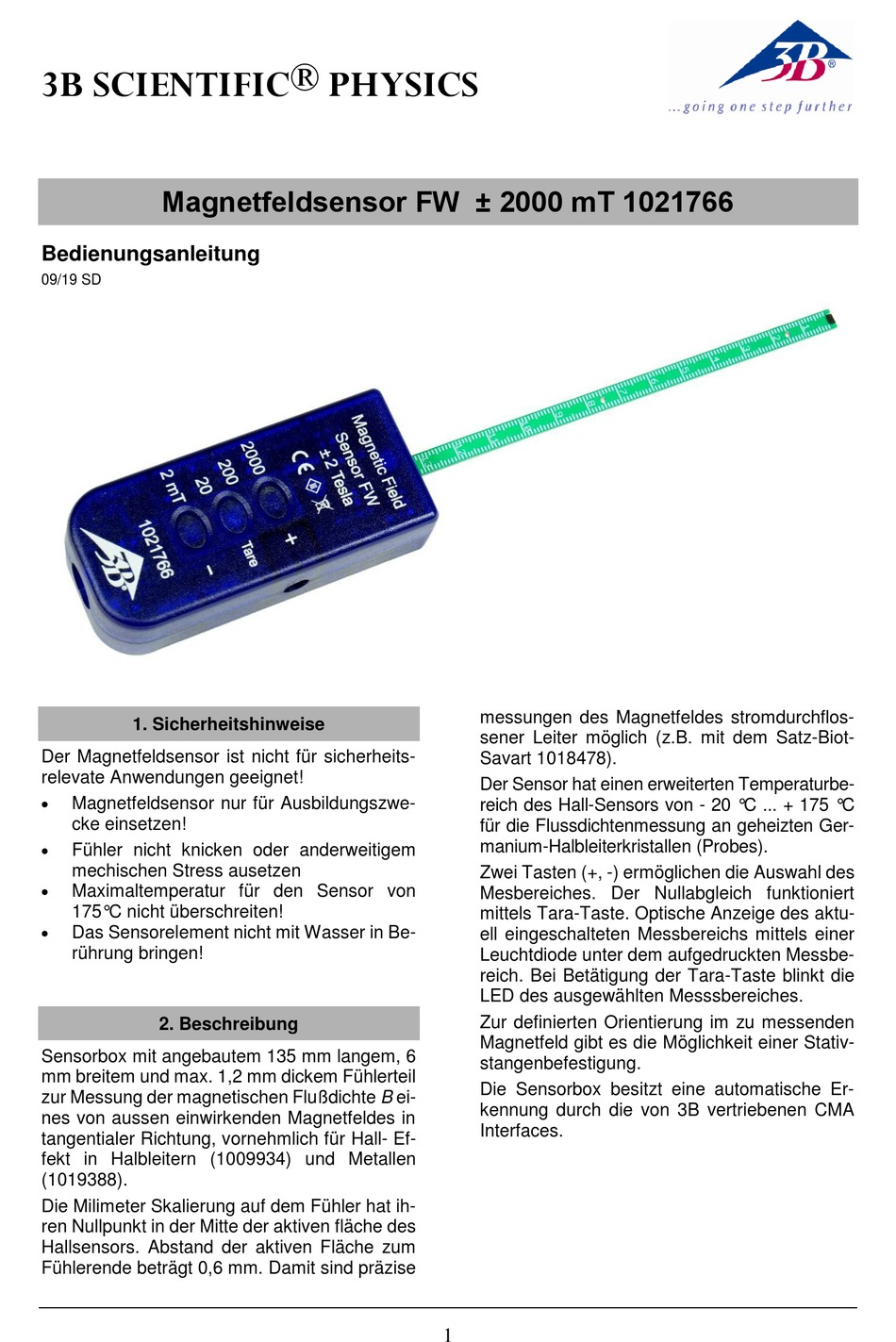

3B SCIENTIFIC PHYSICS 1021766 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Magnetfeldsensor FW ± 2000 mT 1021766
Bedienungsanleitung
09/19 SD
1. Sicherheitshinweise
Der Magnetfeldsensor ist nicht für sicherheits-
relevate Anwendungen geeignet!

Magnetfeldsensor nur für Ausbildungszwe-
cke einsetzen!

Fühler nicht knicken oder anderweitigem
mechischen Stress ausetzen

Maximaltemperatur für den Sensor von
175°C nicht überschreiten!

Das Sensorelement nicht mit Wasser in Be-
rührung bringen!
2. Beschreibung
Sensorbox mit angebautem 135 mm langem, 6
mm breitem und max. 1,2 mm dickem Fühlerteil
zur Messung der magnetischen Flußdichte B ei-
nes von aussen einwirkenden Magnetfeldes in
tangentialer Richtung, vornehmlich für Hall- Ef-
fekt in Halbleitern (1009934) und Metallen
(1019388).
Die Milimeter Skalierung auf dem Fühler hat ih-
ren Nullpunkt in der Mitte der aktiven fläche des
Hallsensors. Abstand der aktiven Fläche zum
Fühlerende beträgt 0,6 mm. Damit sind präzise
messungen des Magnetfeldes stromdurchflos-
sener Leiter möglich (z.B. mit dem Satz-Biot-
Savart 1018478).
Der Sensor hat einen erweiterten Temperaturbe-
reich des Hall-Sensors von - 20 °C ... + 175 °C
für die Flussdichtenmessung an geheizten Ger-
manium-Halbleiterkristallen (Probes).
Zwei Tasten (+, -) ermöglichen die Auswahl des
Mesbereiches. Der Nullabgleich funktioniert
mittels Tara-Taste. Optische Anzeige des aktu-
ell eingeschalteten Messbereichs mittels einer
Leuchtdiode unter dem aufgedruckten Messbe-
reich. Bei Betätigung der Tara-Taste blinkt die
LED des ausgewählten Messsbereiches.
Zur definierten Orientierung im zu messenden
Magnetfeld gibt es die Möglichkeit einer Stativ-
stangenbefestigung.
Die Sensorbox besitzt eine automatische Er-
kennung durch die von 3B vertriebenen CMA
Interfaces.
1
