3B SCIENTIFIC PHYSICS U11369 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
06/09 Hh
1. Sicherheitshinweise
Der UV A/B-Sensor ist nicht für sicherheitsrelevate
Anwendungen geeignet!
•
Den UV A/B-Sensor nur für Ausbildungszwecke
einsetzen!
2. Beschreibung
Sensorbox mit eingebauter Fotodiode mit optischem
Filter gegen sichtbares Licht für die Messung im UVA
/ UVB-Bereich.
Tasten-betätigte Messbereichsumschaltung
70 mW/m², 7 W/m² und 700 W/m², mit optischer
Bereichsanzeige.
Schraubbare Abdeckkappe zur Aufnahme des beige-
fügten UG-1-Farbglases als UVA-Filter.
Automatische Sensorboxen- und Messbereichserken-
TM
nung durch 3B NETlog
®
PHYSICS

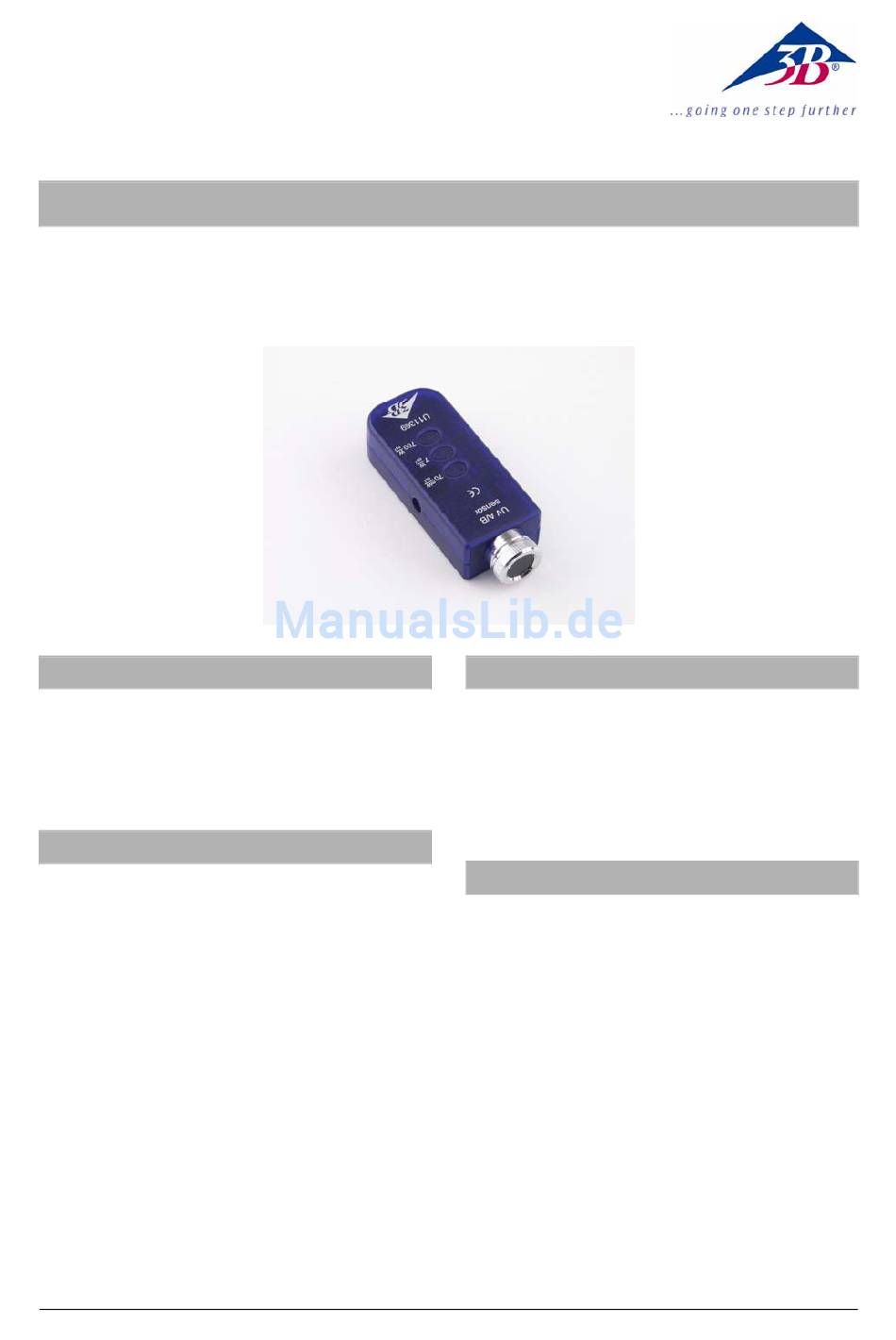

UV A/B-Sensor U11369
.
1 UV A/B-Sensor mit abschraubbarer Blende und
eingelegtem UVA-Filterglas (SCHOTT UG-1)
1 Stativstab mit Gewinde, 120 mm
1 miniDIN-Anschlusskabel 8-pin, 600 mm lang
1 Bedienungsanleitung für U11369
Messbereiche:
auf
Sensortyp:
Max. spektrale
Empfindlichkeit:
Wellenlänge bei max.
spektraler Empfindlichkeit:
Blindheitsfaktor gegen
sichtbares Licht:
Spektrale Empfindlichkeits-
verteilung der UV-Diode:
Durchlasscharakteristik
des UVA-Filterglases:
1
3. Lieferumfang
4. Technische Daten
0 bis 70 mW/m²
0 bis 7 W/m²
0 bis 700 W/m²
Titandioxid Schottky-
Diode mit eingebau-
tem Filter gegen
sichtbares Licht
typisch 21 mA/W
300 nm
50
siehe Fig. 1
siehe Fig. 2
