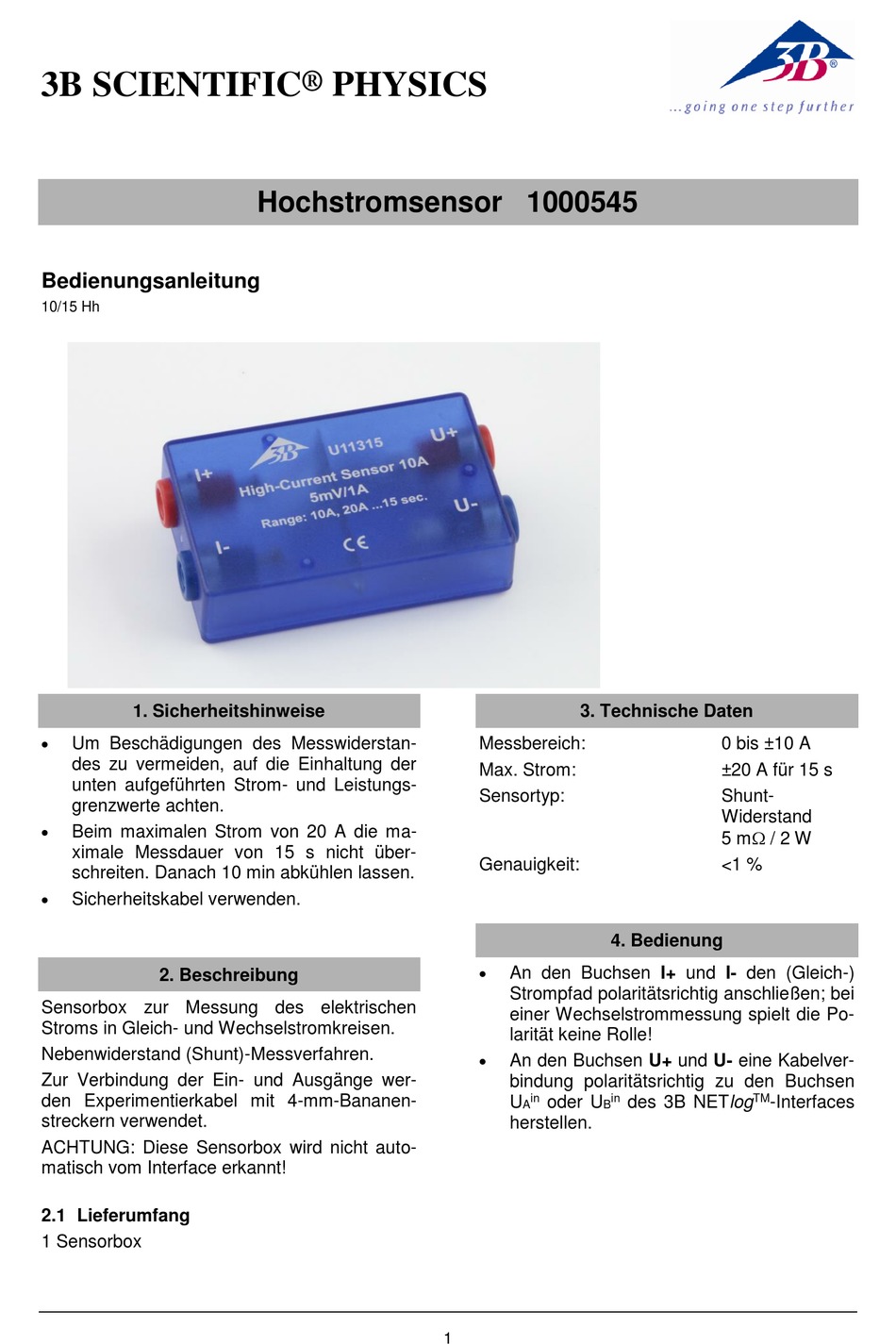

3B SCIENTIFIC PHYSICS 1000545 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
10/15 Hh
1. Sicherheitshinweise

Um Beschädigungen des Messwiderstan-
des zu vermeiden, auf die Einhaltung der
unten aufgeführten Strom- und Leistungs-
grenzwerte achten.

Beim maximalen Strom von 20 A die ma-
ximale Messdauer von 15 s nicht über-
schreiten. Danach 10 min abkühlen lassen.

Sicherheitskabel verwenden.
2. Beschreibung
Sensorbox zur Messung des elektrischen
Stroms in Gleich- und Wechselstromkreisen.
Nebenwiderstand (Shunt)-Messverfahren.
Zur Verbindung der Ein- und Ausgänge wer-
den Experimentierkabel mit 4-mm-Bananen-
streckern verwendet.
ACHTUNG: Diese Sensorbox wird nicht auto-
matisch vom Interface erkannt!
2.1 Lieferumfang
1 Sensorbox
® PHYSICS
Hochstromsensor 1000545
3. Technische Daten
Messbereich:
Max. Strom:
Sensortyp:
Genauigkeit:
4. Bedienung

An den Buchsen I+ und I- den (Gleich-)
Strompfad polaritätsrichtig anschließen; bei
einer Wechselstrommessung spielt die Po-
larität keine Rolle!

An den Buchsen U+ und U- eine Kabelver-
bindung polaritätsrichtig zu den Buchsen
in in
U oder U
A B
herstellen.
1
0 bis ±10 A
±20 A für 15 s
Shunt-
Widerstand
5 m / 2 W
<1 %
TM
des 3B NETlog -Interfaces
