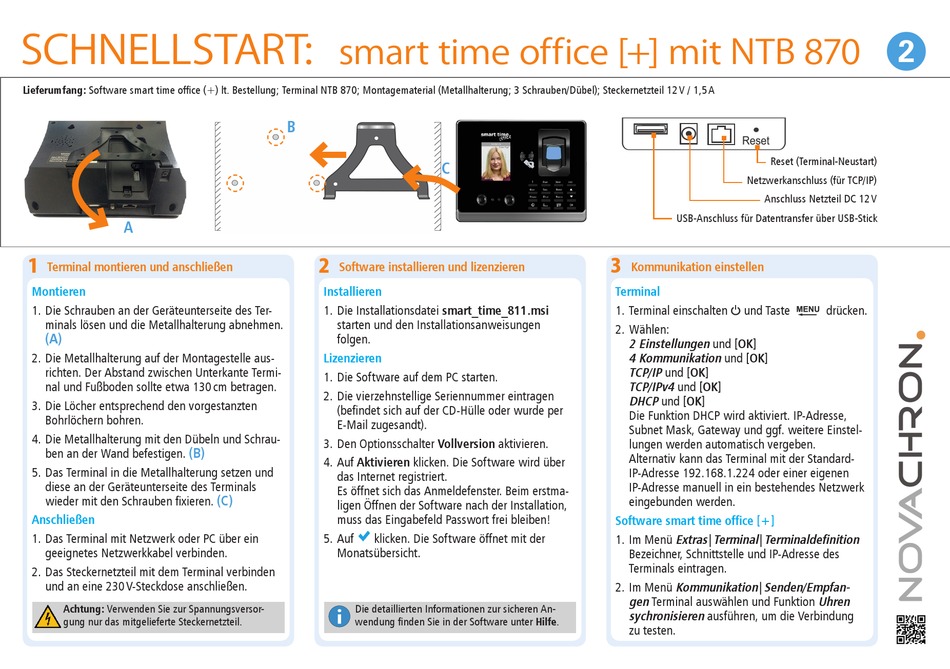

NovaCHRON smart time office NTB 870 Schnellstartanleitung Seite 2

SCHNELLSTART:
Lieferumfang: Software smart time office (+) lt. Bestellung; Terminal NTB 870; Montagematerial (Metallhalterung; 3 Schrauben/Dübel); Steckernetzteil 12 V / 1,5 A
A
1
Terminal montieren und anschließen
Montieren
1. Die Schrauben an der Geräteunterseite des Ter-
minals lösen und die Metallhalterung abnehmen.
(A)
2. Die Metallhalterung auf der Montagestelle aus-
richten. Der Abstand zwischen Unterkante Termi-
nal und Fußboden sollte etwa 130 cm betragen.
3. Die Löcher entsprechend den vorgestanzten
Bohrlöchern bohren.
4. Die Metallhalterung mit den Dübeln und Schrau-
(B)
ben an der Wand befestigen.
5. Das Terminal in die Metallhalterung setzen und
diese an der Geräteunterseite des Terminals
wieder mit den Schrauben fixieren.
Anschließen
1. Das Terminal mit Netzwerk oder PC über ein
geeignetes Netzwerkkabel verbinden.
2. Das Steckernetzteil mit dem Terminal verbinden
und an eine 230 V-Steckdose anschließen.
Achtung: Verwenden Sie zur Spannungsversor-
gung nur das mitgelieferte Steckernetzteil.
smart time office [+] mit NTB 870
B
2
Software installieren und lizenzieren
Installieren
1. Die Installationsdatei smart_time_811.msi
starten und den Installationsanweisungen
folgen.
Lizenzieren
1. Die Software auf dem PC starten.
2. Die vierzehnstellige Seriennummer eintragen
(befindet sich auf der CD-Hülle oder wurde per
E-Mail zugesandt).
3. Den Optionsschalter Vollversion aktivieren.
4. Auf Aktivieren klicken. Die Software wird über
das Internet registriert.
Es öffnet sich das Anmeldefenster. Beim erstma-
(C)
ligen Öffnen der Software nach der Installation,
muss das Eingabefeld Passwort frei bleiben!
5. Auf klicken. Die Software öffnet mit der
Monatsübersicht.
Die detaillierten Informationen zur sicheren An-
wendung finden Sie in der Software unter Hilfe.
C
3
Terminal
1. Terminal einschalten
2. Wählen:
Software smart time office [+]
1. Im Menü Extras | Terminal | Terminaldefinition
2. Im Menü Kommunikation | Senden/Empfan-
Reset (Terminal-Neustart)
Netzwerkanschluss (für TCP/IP)
Anschluss Netzteil DC 12 V
USB-Anschluss für Datentransfer über USB-Stick
Kommunikation einstellen
und Taste
2 Einstellungen und [OK]
4 Kommunikation und [OK]
TCP/IP und [OK]
TCP/IPv4 und [OK]
DHCP und [OK]
Die Funktion DHCP wird aktiviert. IP-Adresse,
Subnet Mask, Gateway und ggf. weitere Einstel-
lungen werden automatisch vergeben.
Alternativ kann das Terminal mit der Standard-
IP-Adresse 192.168.1.224 oder einer eigenen
IP-Adresse manuell in ein bestehendes Netzwerk
eingebunden werden.
Bezeichner, Schnittstelle und IP-Adresse des
Terminals eintragen.
gen Terminal auswählen und Funktion Uhren
sychronisieren ausführen, um die Verbindung
zu testen.
s
drücken.
