SCHNELLSTART:
Onlinehilfe: http://manual.smart-time.eu/office8
Metallhalterung zur
a
Wandbefestigung
Ohne
d s
Funktion
Ein-/Aus-Wippschalter I / O
a
USB-Anschluss für Datentransfer über USB-Speicher (Upload / Download)
s
USB-Anschluss für Kommunikation zwischen PC und Zeiterfassungsterminal
d
Anschluss Netzteil DC 9 V
f
Mini-USB-Anschluss für Kommunikation
g
Empfohlen für Kommunikation zwischen PC und Terminal:
h
Netzwerkanschluss (TCP/IP; über mitgelieferten Netzwerkadapter)
*
Die Gerätefront ist mit einer Schutzfolie versehen. Entfernen Sie diese bei Bedarf.

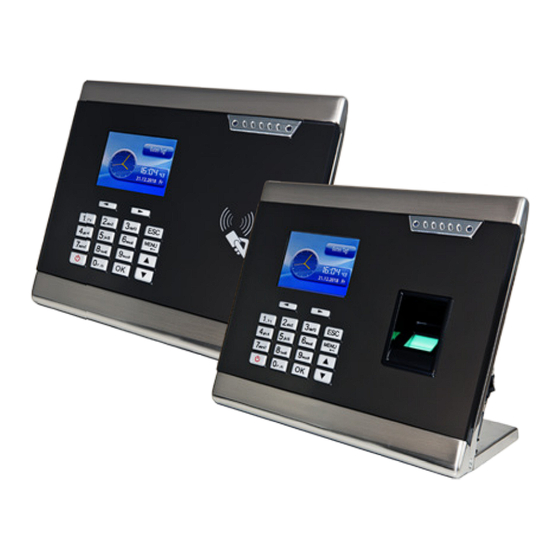

smart time office [+] mit Serie 860
TFT-Display
NTA 860
*
f
g
h
Tastatur
NTB 860
*
RFID-Lesebereich
Ein-/Aus-Taste; ca. 5 s drücken (Einschalten: Wippschalter
MENU
Hauptmenü aufrufen; einen Wert zurücksetzen
ESC
Vorgang abbrechen; zum vorherigen Schritt zurückkehren
OK
Bedienschritt übernehmen; Eingabe speichern
Navigationstasten; innerhalb eines Menüs scrollen; Optionen auswählen
Abwesenheitsgründe (Funktionscodes) auswählen
Schnellerer Aufruf von Untermenüs: mit den neben den Piktogrammen
angezeigten Ziffern kann über numerische Tasten das jeweilige Untermenü
aufgerufen werden (hier: Taste
Numerische Tasten; Benutzer-ID, Passwörter, Datum, Uhrzeit eingeben
...
(Buchstaben können nicht eingegeben werden)
LED-Anzeigen
(grün, rot)
RFID-Lesebereich
Fingerabdruck-Leser
vorher auf I )
a
drücken)
a
