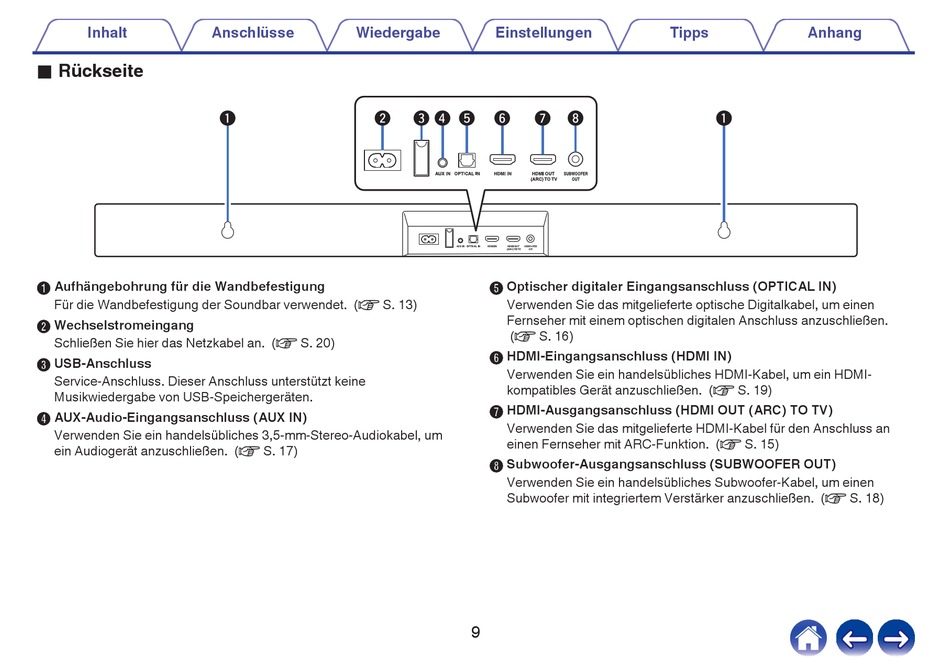

Rückseite - Denon DHT-S216 Bedienungsanleitung

Inhalt Anschlüsse
o Rückseite
A Aufhängebohrung für die Wandbefestigung
Für die Wandbefestigung der Soundbar verwendet. (v S. 13)
B Wechselstromeingang
Schließen Sie hier das Netzkabel an. (v S. 20)
C USB-Anschluss
Service-Anschluss. Dieser Anschluss unterstützt keine
Musikwiedergabe von USB-Speichergeräten.
D AUX-Audio-Eingangsanschluss (AUX IN)
Verwenden Sie ein handelsübliches 3,5-mm-Stereo-Audiokabel, um
ein Audiogerät anzuschließen. (v S. 17)
Wiedergabe
q w
Einstellungen
e r t y u i
E Optischer digitaler Eingangsanschluss (OPTICAL IN)
Verwenden Sie das mitgelieferte optische Digitalkabel, um einen
Fernseher mit einem optischen digitalen Anschluss anzuschließen.
(v S. 16)
F HDMI-Eingangsanschluss (HDMI IN)
Verwenden Sie ein handelsübliches HDMI-Kabel, um ein HDMI-
kompatibles Gerät anzuschließen. (v S. 19)
G HDMI-Ausgangsanschluss (HDMI OUT (ARC) TO TV)
Verwenden Sie das mitgelieferte HDMI-Kabel für den Anschluss an
einen Fernseher mit ARC-Funktion. (v S. 15)
H Subwoofer-Ausgangsanschluss (SUBWOOFER OUT)
Verwenden Sie ein handelsübliches Subwoofer-Kabel, um einen
Subwoofer mit integriertem Verstärker anzuschließen. (v S. 18)
9
