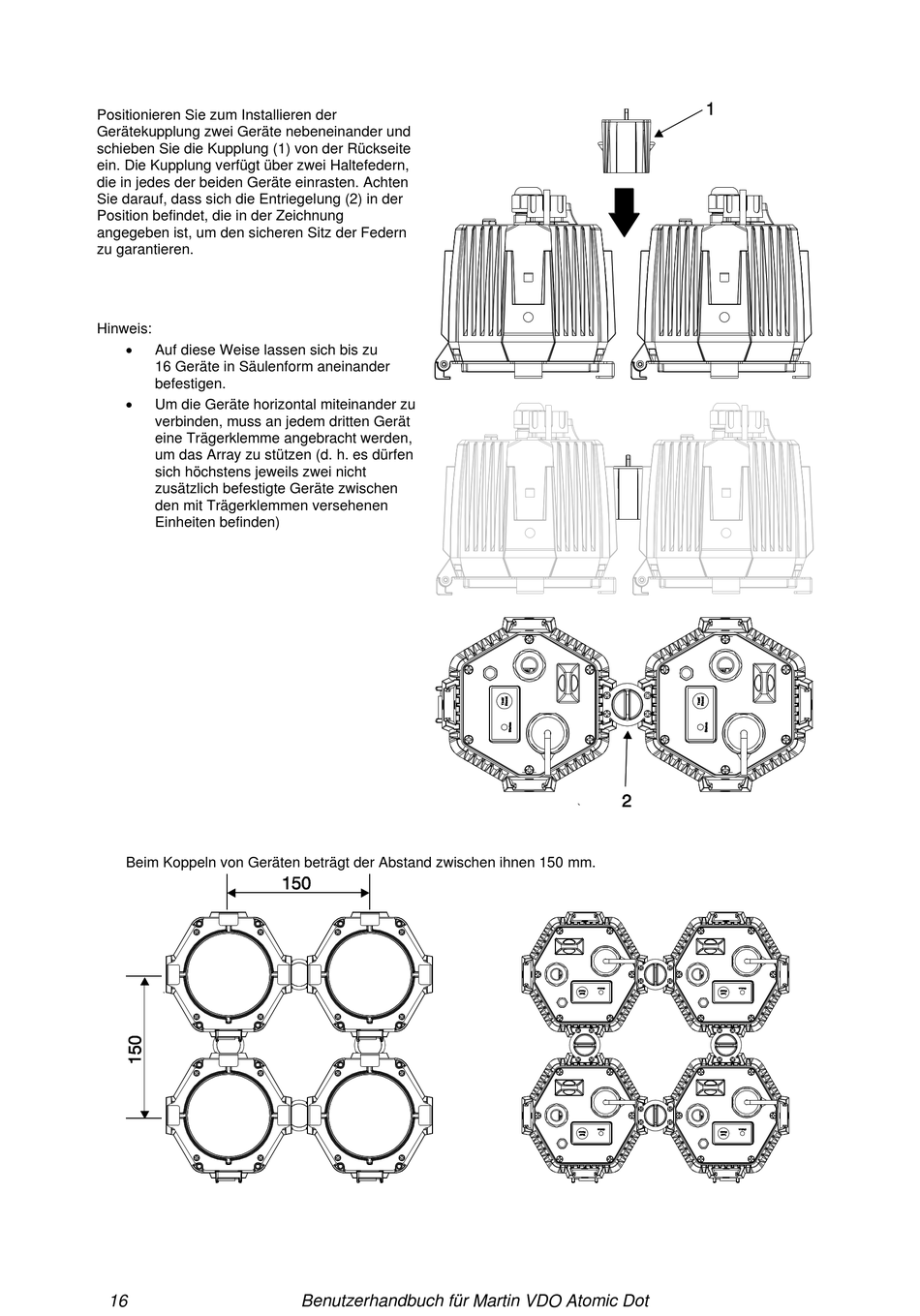

Positionieren Sie zum Installieren der
Gerätekupplung zwei Geräte nebeneinander und
schieben Sie die Kupplung (1) von der Rückseite
ein. Die Kupplung verfügt über zwei Haltefedern,
die in jedes der beiden Geräte einrasten. Achten
Sie darauf, dass sich die Entriegelung (2) in der
Position befindet, die in der Zeichnung
angegeben ist, um den sicheren Sitz der Federn
zu garantieren.
Hinweis:
Auf diese Weise lassen sich bis zu
16 Geräte in Säulenform aneinander
befestigen.
Um die Geräte horizontal miteinander zu
verbinden, muss an jedem dritten Gerät
eine Trägerklemme angebracht werden,
um das Array zu stützen (d. h. es dürfen
sich höchstens jeweils zwei nicht
zusätzlich befestigte Geräte zwischen
den mit Trägerklemmen versehenen
Einheiten befinden)
Beim Koppeln von Geräten beträgt der Abstand zwischen ihnen 150 mm.
