pizzato HP Serie Betriebsanleitung

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Il presente manuale di istruzioni fornisce informazioni su installazione, collegamento e
uso sicuro dei seguenti articoli: HP AA••••-•••, HP AB••••-•••, HC ••
1.2 A chi si rivolge
Le operazioni descritte nel presente manuale di istruzioni, devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle, con
le necessarie qualifiche tecnico professionali per intervenire sulle macchine e impianti
in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente ai prodotti elencati nel paragrafo
Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le
versioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni supplementari.
Attenzione: Il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE
3.1 Descrizione del dispositivo
I dispositivi di sicurezza descritti nel presente manuale sono definiti in accordo a EN
ISO 14119 come interblocchi meccanici, non codificati, di tipo 1.
Gli interruttori di sicurezza a cerniera della serie HP sono dispositivi di sicurezza pro-
gettati e realizzati per il controllo di ripari apribili ad anta. L'interruttore elettromeccani-
co ad apertura positiva è completamente integrato all'interno del corpo della cerniera.
Le cerniere complementari sono prive dell'interruttore elettromeccanico interno e
devono essere utilizzate unicamente per sostenere il peso del riparo, in abbinamento
a una seconda cerniera con unità di contatto elettromeccanica interna. Le cerniere
complementari sono identificate dal codice HC ••.
3.2 Uso previsto del dispositivo
- Il dispositivo descritto nel presente manuale nasce per essere applicato su macchine
industriali per il controllo dello stato di protezioni mobili.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione è
riservata a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nel
presente manuale.
- Ogni utilizzo non espressamente previsto nel presente manuale è da considerarsi
come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTICHE TECNICHE.
4 ISTRUZIONI DI MONTAGGIO
Attenzione: L'installazione di un dispositivo di protezione non è sufficiente a
garantire l'incolumità degli operatori e la conformità a norme o direttive specifiche
per la sicurezza delle macchine. Prima di installare un dispositivo di protezione è
necessario eseguire un'analisi del rischio specifica secondo i requisiti essenziali di
salute e sicurezza della Direttiva Macchine. Il costruttore garantisce esclusivamente
la sicurezza funzionale del prodotto a cui si riferisce il presente manuale di istruzioni,
non la sicurezza funzionale dell'intera macchina o dell'intero impianto.

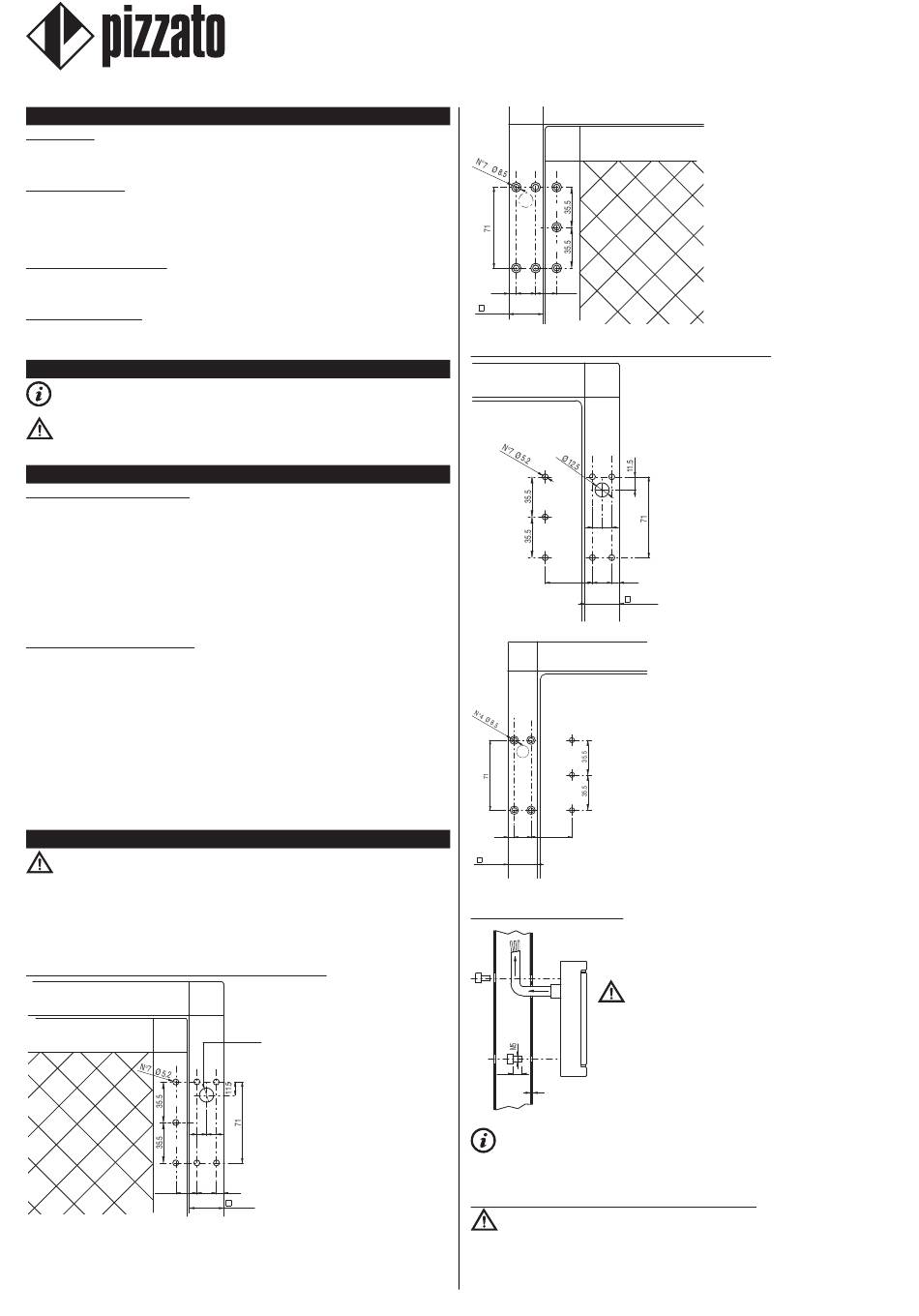

4.1 Foratura del profilo per articoli HP AA••••-••• e HC AA
8.5 8.5
18.5
Foratura anteriore del profilo
Realizzare 7 fori con diametro
Ø 5.2 mm alle distanze indicate nel
Ø 12.5 (A)
disegno a lato.
Il foro maggiore con diametro Ø
12.5 mm (A) deve essere realizzato
solo per le versioni con uscita cavo
posteriore.
Al termine della foratura rimuovere
eventuali trucioli metallici o bordi
taglienti che possano danneggia-
re il rivestimento isolante del cavo
elettrico di alimentazione.
17 6.5
30x30
e-mail:
Pizzato Elettrica srl
web site: www.pizzato.com
via Torino, 1
36063 MAROSTICA (VI) Phone:
ITALY
6.5 17 18.5
30x30
4.2 Foratura del profilo per articoli HP AB••••-••• e HC AB
8.5 8.5
41.5 17
6.5 17 41.5
30x30
4.3 Fissaggio del dispositivo
Il dispositivo deve essere sempre fissato con 7 viti M5 con
classe di resistenza 8.8 o superiore e con sotto testa piano.
Le viti devono essere montate con frena filetti di media
resistenza. Non è ammesso il fissaggio del dispositivo con
un numero di viti inferiore a 7.
ghezza 6+T mm, dove T è lo spessore del profilato metallico
utilizzato per realizzare la protezione. Lunghezze superiori
o inferiori possono danneggiare la cerniera. Come prescritto
dalla norma EN ISO 14119 il dispositivo deve essere fissato
in modo inamovibile.
6+T
Per le regolazioni non utilizzare un martello, svitare le viti e
T
regolare manualmente il dispositivo per poi serrarlo in po-
sizione.
La coppia di serraggio delle viti deve essere compresa tra 3 e 5 Nm.
Il disegno si riferisce alle versioni con uscita cavo posteriore. Nelle versioni con
uscita cavo superiore o inferiore, il cavo deve essere posizionato all'esterno della
protezione.
4.4 Allineamento degli assi di rotazione delle cerniere
Attenzione: Quando si utilizzano due o più cerniere sulla stessa porta, verificare
sempre il corretto allineamento degli assi di rotazione.
Un disallineamento degli assi di rotazione può portare ad una usura anomala dei com-
ponenti meccanici interni, con possibile perdita della funzione di sicurezza.
1/16
info@pizzato.com
+39.0424.470.930
Foratura posteriore del profilo.
Realizzare 7 fori con diametro
Ø 8.5 mm alle distanze indicate nel
disegno a lato.
Foratura anteriore del profilo
Realizzare 7 fori con diametro Ø 5.2 mm alle
distanze indicate nel disegno a lato.
Il foro maggiore con diametro Ø 12.5 mm (A)
deve essere realizzato solo per le versioni
con uscita cavo posteriore.
Al termine della foratura rimuovere eventuali
trucioli metallici o bordi taglienti che possa-
no danneggiare il rivestimento isolante del
cavo elettrico di alimentazione.
6.5
30x30
Foratura posteriore del profilo.
Realizzare 4 fori con diametro Ø 8.5 mm
sulla struttura metallica della macchina, alle
distanze indicate nel disegno a lato.
Attenzione: Fissare il dispositivo con 7 viti M5 di lun-
