PIAB 0110358 Betriebsanleitung Seite 21

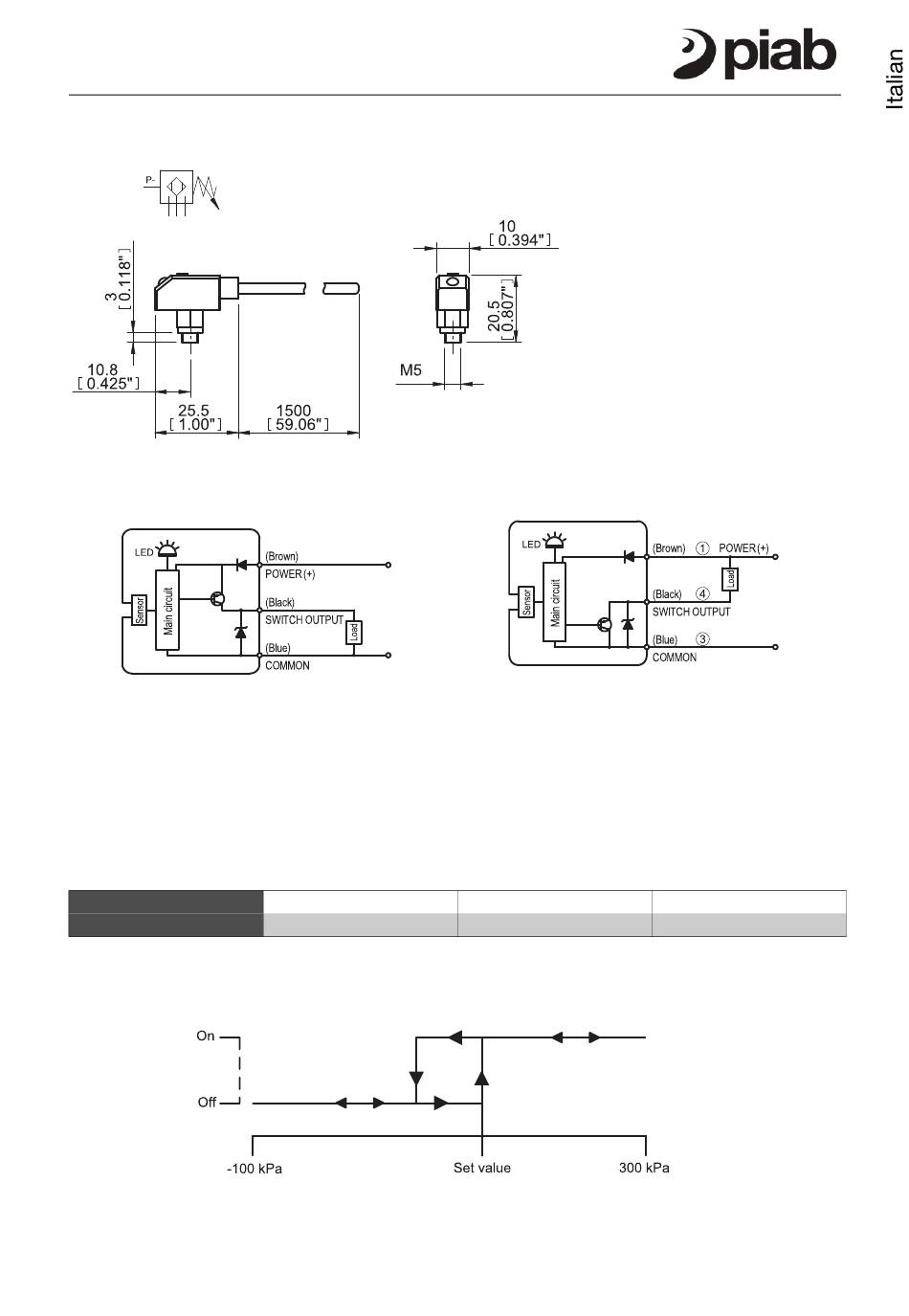

VACUOSTATO
DIMENSIONI
CIRCUITI INTERNI
PNP/Salida abierta
CABLAGGIO
I fili devono essere collegati nel modo indicato sotto. Assicurare che l'allac-
ciamento venga eseguito nel modo giusto.
Colore
SCHEMA CONNESSIONE SENSORE
Marrone
Alimentazione
NPN/Salida abierta
Blu
Comune
Nero
Uscita interruttore
21
