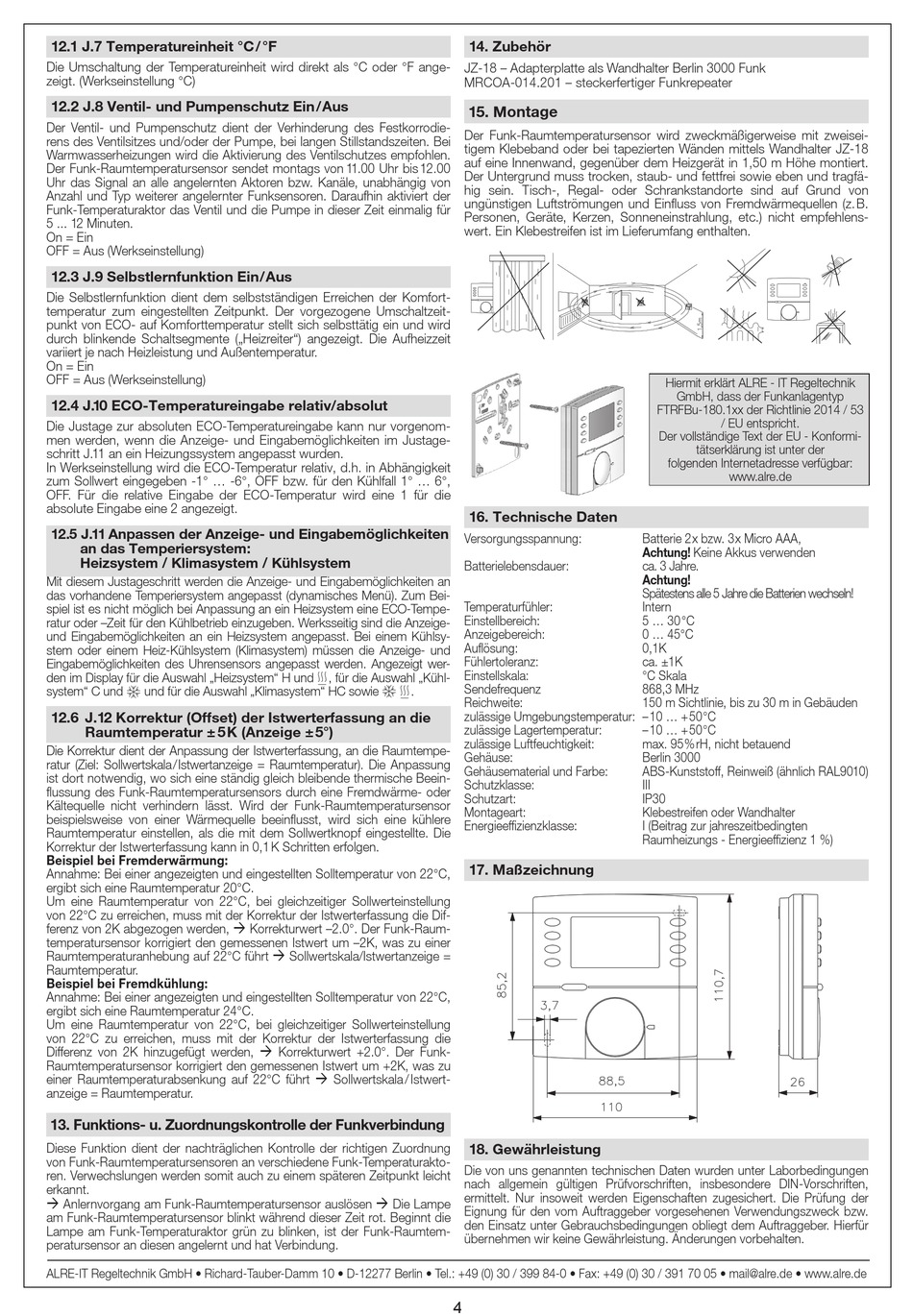

12.1 J.7 Temperatureinheit °C/ °F
Die Umschaltung der Temperatureinheit wird direkt als °C oder °F ange-
zeigt. (Werkseinstellung °C)
12.2 J.8 Ventil- und Pumpenschutz Ein/Aus
Der Ventil- und Pumpenschutz dient der Verhinderung des Festkorrodie-
rens des Ventilsitzes und/oder der Pumpe, bei langen Stillstandszeiten. Bei
Warmwasserheizungen wird die Aktivierung des Ventilschutzes empfohlen.
Der Funk-Raumtemperatursensor sendet montags von 11.00 Uhr bis 12.00
Uhr das Signal an alle angelernten Aktoren bzw. Kanäle, unabhängig von
Anzahl und Typ weiterer angelernter Funksensoren. Daraufhin aktiviert der
Funk-Temperaturaktor das Ventil und die Pumpe in dieser Zeit einmalig für
5 ... 12 Minuten.
On = Ein
OFF = Aus (Werkseinstellung)
12.3 J.9 Selbstlernfunktion Ein/Aus
Die Selbstlernfunktion dient dem selbstständigen Erreichen der Komfort-
temperatur zum eingestellten Zeitpunkt. Der vorgezogene Umschaltzeit-
punkt von ECO- auf Komforttemperatur stellt sich selbsttätig ein und wird
durch blinkende Schaltsegmente („Heizreiter") angezeigt. Die Aufheizzeit
variiert je nach Heizleistung und Außentemperatur.
On = Ein
OFF = Aus (Werkseinstellung)
12.4 J.10 ECO-Temperatureingabe relativ/absolut
Die Justage zur absoluten ECO-Temperatureingabe kann nur vorgenom-
men werden, wenn die Anzeige- und Eingabemöglichkeiten im Justage-
schritt J.11 an ein Heizungssystem angepasst wurden.
In Werkseinstellung wird die ECO-Temperatur relativ, d.h. in Abhängigkeit
zum Sollwert eingegeben -1° ... -6°, OFF bzw. für den Kühlfall 1° ... 6°,
OFF. Für die relative Eingabe der ECO-Temperatur wird eine 1 für die
absolute Eingabe eine 2 angezeigt.
12.5 J.11 Anpassen der Anzeige- und Eingabemöglichkeiten
an das Temperiersystem:
Heizsystem / Klimasystem / Kühlsystem
Mit diesem Justageschritt werden die Anzeige- und Eingabemöglichkeiten an
das vorhandene Temperiersystem angepasst (dynamisches Menü). Zum Bei-
spiel ist es nicht möglich bei Anpassung an ein Heizsystem eine ECO-Tempe-
ratur oder –Zeit für den Kühlbetrieb einzugeben. Werksseitig sind die Anzeige-
und Eingabemöglichkeiten an ein Heizsystem angepasst. Bei einem Kühlsy-
stem oder einem Heiz-Kühlsystem (Klimasystem) müssen die Anzeige- und
Eingabemöglichkeiten des Uhrensensors angepasst werden. Angezeigt wer-
den im Display für die Auswahl „Heizsystem" H und
system" C und
und für die Auswahl „Klimasystem" HC sowie
12.6 J.12 Korrektur (Offset) der Istwerterfassung an die
Raumtemperatur ± 5K (Anzeige ± 5°)
Die Korrektur dient der Anpassung der Istwerterfassung, an die Raumtempe-
ratur (Ziel: Sollwertskala/Istwertanzeige = Raumtemperatur). Die Anpassung
ist dort notwendig, wo sich eine ständig gleich bleibende thermische Beein-
flussung des Funk-Raumtemperatursensors durch eine Fremdwärme- oder
Kältequelle nicht verhindern lässt. Wird der Funk-Raumtemperatursensor
beispielsweise von einer Wärmequelle beeinflusst, wird sich eine kühlere
Raumtemperatur einstellen, als die mit dem Sollwertknopf eingestellte. Die
Korrektur der Istwerterfassung kann in 0,1 K Schritten erfolgen.
Beispiel bei Fremderwärmung:
Annahme: Bei einer angezeigten und eingestellten Solltemperatur von 22°C,
ergibt sich eine Raumtemperatur 20°C.
Um eine Raumtemperatur von 22°C, bei gleichzeitiger Sollwerteinstellung
von 22°C zu erreichen, muss mit der Korrektur der Istwerterfassung die Dif-
ferenz von 2K abgezogen werden,
temperatursensor korrigiert den gemessenen Istwert um –2K, was zu einer
Raumtemperaturanhebung auf 22°C führt
Raumtemperatur.
Beispiel bei Fremdkühlung:
Annahme: Bei einer angezeigten und eingestellten Solltemperatur von 22°C,
ergibt sich eine Raumtemperatur 24°C.
Um eine Raumtemperatur von 22°C, bei gleichzeitiger Sollwerteinstellung
von 22°C zu erreichen, muss mit der Korrektur der Istwerterfassung die
Differenz von 2K hinzugefügt werden,
Raumtemperatursensor korrigiert den gemessenen Istwert um +2K, was zu
einer Raumtemperaturabsenkung auf 22°C führt
anzeige = Raumtemperatur.
13. Funktions- u. Zuordnungskontrolle der Funkverbindung
Diese Funktion dient der nachträglichen Kontrolle der richtigen Zuordnung
von Funk-Raumtemperatursensoren an verschiedene Funk-Temperaturakto-
ren. Verwechslungen werden somit auch zu einem späteren Zeitpunkt leicht
erkannt.
Anlernvorgang am Funk-Raumtemperatursensor auslösen
am Funk-Raumtemperatursensor blinkt während dieser Zeit rot. Beginnt die
Lampe am Funk-Temperaturaktor grün zu blinken, ist der Funk-Raumtem-
peratursensor an diesen angelernt und hat Verbindung.
ALRE-IT Regeltechnik GmbH • Richard-Tauber-Damm 10 • D-12277 Berlin • Tel.: +49 (0) 30 / 399 84-0 • Fax: +49 (0) 30 / 391 70 05 • mail@alre.de • www.alre.de
, für die Auswahl „Kühl-
Korrekturwert –2.0°. Der Funk-Raum-
Sollwertskala/Istwertanzeige =
Korrekturwert +2.0°. Der Funk-
Sollwertskala / Istwert-
Die Lampe
14. Zubehör
JZ-18 – Adapterplatte als Wandhalter Berlin 3000 Funk
MRCOA-014.201 – steckerfertiger Funkrepeater
15. Montage
Der Funk-Raumtemperatursensor wird zweckmäßigerweise mit zweisei-
tigem Klebeband oder bei tapezierten Wänden mittels Wandhalter JZ-18
auf eine Innenwand, gegenüber dem Heizgerät in 1,50 m Höhe montiert.
Der Untergrund muss trocken, staub- und fettfrei sowie eben und tragfä-
hig sein. Tisch-, Regal- oder Schrankstandorte sind auf Grund von
ungünstigen Luftströmungen und Einfluss von Fremdwärmequellen (z.B.
Personen, Geräte, Kerzen, Sonneneinstrahlung, etc.) nicht empfehlens-
wert. Ein Klebestreifen ist im Lieferumfang enthalten.
16. Technische Daten
Versorgungsspannung:
Batterielebensdauer:
Temperaturfühler:
Einstellbereich:
Anzeigebereich:
Auflösung:
Fühlertoleranz:
Einstellskala:
Sendefrequenz
.
Reichweite:
zulässige Umgebungstemperatur: –10 ... +50°C
zulässige Lagertemperatur:
zulässige Luftfeuchtigkeit:
Gehäuse:
Gehäusematerial und Farbe:
Schutzklasse:
Schutzart:
Montageart:
Energieeffizienzklasse:
17. Maßzeichnung
18. Gewährleistung
Die von uns genannten technischen Daten wurden unter Laborbedingungen
nach allgemein gültigen Prüfvorschriften, insbesondere DIN-Vorschriften,
ermittelt. Nur insoweit werden Eigenschaften zugesichert. Die Prüfung der
Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw.
den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber. Hierfür
übernehmen wir keine Gewährleistung. Änderungen vorbehalten.
4
Hiermit erklärt ALRE - IT Regeltechnik
GmbH, dass der Funkanlagentyp
FTRFBu-180.1xx der Richtlinie 2014 / 53
/ EU entspricht.
Der vollständige Text der EU - Konformi-
tätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.alre.de
Batterie 2x bzw. 3x Micro AAA,
Achtung! Keine Akkus verwenden
ca. 3 Jahre.
Achtung!
Spätestens alle 5 Jahre die Batterien wechseln!
Intern
5 ... 30°C
0 ... 45°C
0,1K
ca. ±1K
°C Skala
868,3 MHz
150 m Sichtlinie, bis zu 30 m in Gebäuden
–10 ... +50°C
max. 95%rH, nicht betauend
Berlin 3000
ABS-Kunststoff, Reinweiß (ähnlich RAL9010)
III
IP30
Klebestreifen oder Wandhalter
I (Beitrag zur jahreszeitbedingten
Raumheizungs - Energieeffizienz 1 %)
