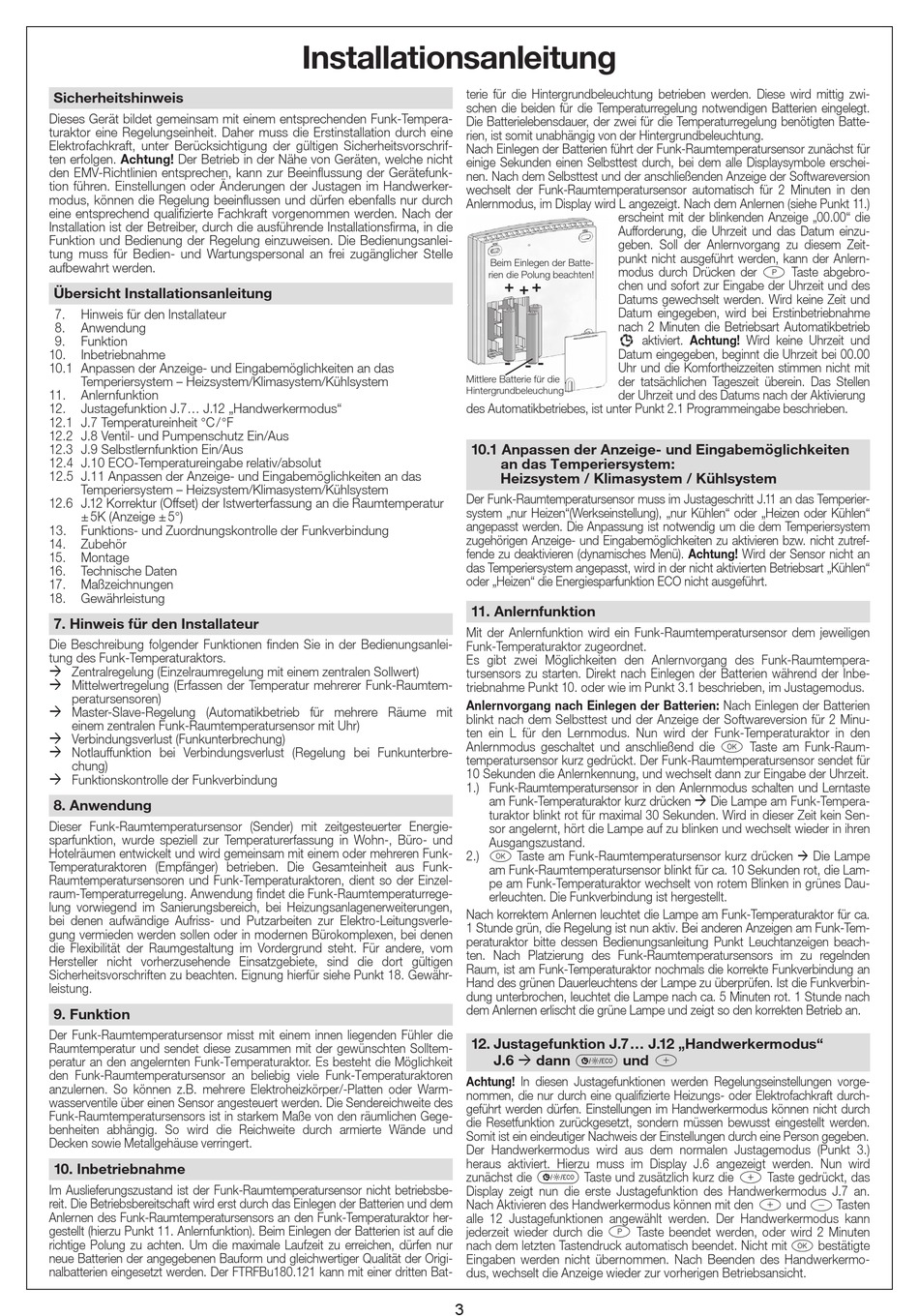

Sicherheitshinweis
Dieses Gerät bildet gemeinsam mit einem entsprechenden Funk-Tempera-
turaktor eine Regelungseinheit. Daher muss die Erstinstallation durch eine
Elektrofachkraft, unter Berücksichtigung der gültigen Sicherheitsvorschrif-
ten erfolgen. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht
den EMV-Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunk-
tion führen. Einstellungen oder Änderungen der Justagen im Handwerker-
modus, können die Regelung beeinflussen und dürfen ebenfalls nur durch
eine entsprechend qualifizierte Fachkraft vorgenommen werden. Nach der
Installation ist der Betreiber, durch die ausführende Installationsfirma, in die
Funktion und Bedienung der Regelung einzuweisen. Die Bedienungsanlei-
tung muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle
aufbewahrt werden.
Übersicht Installationsanleitung
7.
Hinweis für den Installateur
8.
Anwendung
9.
Funktion
10.
Inbetriebnahme
10.1 Anpassen der Anzeige- und Eingabemöglichkeiten an das
Temperiersystem – Heizsystem/Klimasystem/Kühlsystem
11.
Anlernfunktion
12.
Justagefunktion J.7... J.12 „Handwerkermodus"
12.1 J.7 Temperatureinheit °C/°F
12.2 J.8 Ventil- und Pumpenschutz Ein/Aus
12.3 J.9 Selbstlernfunktion Ein/Aus
12.4 J.10 ECO-Temperatureingabe relativ/absolut
12.5 J.11 Anpassen der Anzeige- und Eingabemöglichkeiten an das
Temperiersystem – Heizsystem/Klimasystem/Kühlsystem
12.6 J.12 Korrektur (Offset) der Istwerterfassung an die Raumtemperatur
± 5K (Anzeige ± 5°)
13.
Funktions- und Zuordnungskontrolle der Funkverbindung
14.
Zubehör
15.
Montage
16.
Technische Daten
17.
Maßzeichnungen
18.
Gewährleistung
7. Hinweis für den Installateur
Die Beschreibung folgender Funktionen finden Sie in der Bedienungsanlei-
tung des Funk-Temperaturaktors.
Zentralregelung (Einzelraumregelung mit einem zentralen Sollwert)
Mittelwertregelung (Erfassen der Temperatur mehrerer Funk-Raumtem-
peratursensoren)
Master-Slave-Regelung (Automatikbetrieb für mehrere Räume mit
einem zentralen Funk-Raumtemperatursensor mit Uhr)
Verbindungsverlust (Funkunterbrechung)
Notlauffunktion bei Verbindungsverlust (Regelung bei Funkunterbre-
chung)
Funktionskontrolle der Funkverbindung
8. Anwendung
Dieser Funk-Raumtemperatursensor (Sender) mit zeitgesteuerter Energie-
sparfunktion, wurde speziell zur Temperaturerfassung in Wohn-, Büro- und
Hotelräumen entwickelt und wird gemeinsam mit einem oder mehreren Funk-
Temperaturaktoren (Empfänger) betrieben. Die Gesamteinheit aus Funk-
Raumtemperatursensoren und Funk-Temperaturaktoren, dient so der Einzel-
raum-Temperaturregelung. Anwendung findet die Funk-Raumtemperaturrege-
lung vorwiegend im Sanierungsbereich, bei Heizungsanlagenerweiterungen,
bei denen aufwändige Aufriss- und Putzarbeiten zur Elektro-Leitungsverle-
gung vermieden werden sollen oder in modernen Bürokomplexen, bei denen
die Flexibilität der Raumgestaltung im Vordergrund steht. Für andere, vom
Hersteller nicht vorherzusehende Einsatzgebiete, sind die dort gültigen
Sicherheitsvorschriften zu beachten. Eignung hierfür siehe Punkt 18. Gewähr-
leistung.
9. Funktion
Der Funk-Raumtemperatursensor misst mit einem innen liegenden Fühler die
Raumtemperatur und sendet diese zusammen mit der gewünschten Solltem-
peratur an den angelernten Funk-Temperaturaktor. Es besteht die Möglichkeit
den Funk-Raumtemperatursensor an beliebig viele Funk-Temperaturaktoren
anzulernen. So können z.B. mehrere Elektroheizkörper/-Platten oder Warm-
wasserventile über einen Sensor angesteuert werden. Die Sendereichweite des
Funk-Raumtemperatursensors ist in starkem Maße von den räumlichen Gege-
benheiten abhängig. So wird die Reichweite durch armierte Wände und
Decken sowie Metallgehäuse verringert.
10. Inbetriebnahme
Im Auslieferungszustand ist der Funk-Raumtemperatursensor nicht betriebsbe-
reit. Die Betriebsbereitschaft wird erst durch das Einlegen der Batterien und dem
Anlernen des Funk-Raumtemperatursensors an den Funk-Temperaturaktor her-
gestellt (hierzu Punkt 11. Anlernfunktion). Beim Einlegen der Batterien ist auf die
richtige Polung zu achten. Um die maximale Laufzeit zu erreichen, dürfen nur
neue Batterien der angegebenen Bauform und gleichwertiger Qualität der Origi-
nalbatterien eingesetzt werden. Der FTRFBu180.121 kann mit einer dritten Bat-
Installationsanleitung
terie für die Hintergrundbeleuchtung betrieben werden. Diese wird mittig zwi-
schen die beiden für die Temperaturregelung notwendigen Batterien eingelegt.
Die Batterielebensdauer, der zwei für die Temperaturregelung benötigten Batte-
rien, ist somit unabhängig von der Hintergrundbeleuchtung.
Nach Einlegen der Batterien führt der Funk-Raumtemperatursensor zunächst für
einige Sekunden einen Selbsttest durch, bei dem alle Displaysymbole erschei-
nen. Nach dem Selbsttest und der anschließenden Anzeige der Softwareversion
wechselt der Funk-Raumtemperatursensor automatisch für 2 Minuten in den
Anlernmodus, im Display wird L angezeigt. Nach dem Anlernen (siehe Punkt 11.)
Mittlere Batterie für die
Hintergrundbeleuchung
des Automatikbetriebes, ist unter Punkt 2.1 Programmeingabe beschrieben.
10.1 Anpassen der Anzeige- und Eingabemöglichkeiten
Der Funk-Raumtemperatursensor muss im Justageschritt J.11 an das Temperier-
system „nur Heizen"(Werkseinstellung), „nur Kühlen" oder „Heizen oder Kühlen"
angepasst werden. Die Anpassung ist notwendig um die dem Temperiersystem
zugehörigen Anzeige- und Eingabemöglichkeiten zu aktivieren bzw. nicht zutref-
fende zu deaktivieren (dynamisches Menü). Achtung! Wird der Sensor nicht an
das Temperiersystem angepasst, wird in der nicht aktivierten Betriebsart „Kühlen"
oder „Heizen" die Energiesparfunktion ECO nicht ausgeführt.
11. Anlernfunktion
Mit der Anlernfunktion wird ein Funk-Raumtemperatursensor dem jeweiligen
Funk-Temperaturaktor zugeordnet.
Es gibt zwei Möglichkeiten den Anlernvorgang des Funk-Raumtempera-
tursensors zu starten. Direkt nach Einlegen der Batterien während der Inbe-
triebnahme Punkt 10. oder wie im Punkt 3.1 beschrieben, im Justagemodus.
Anlernvorgang nach Einlegen der Batterien: Nach Einlegen der Batterien
blinkt nach dem Selbsttest und der Anzeige der Softwareversion für 2 Minu-
ten ein L für den Lernmodus. Nun wird der Funk-Temperaturaktor in den
Anlernmodus geschaltet und anschließend die
temperatursensor kurz gedrückt. Der Funk-Raumtemperatursensor sendet für
10 Sekunden die Anlernkennung, und wechselt dann zur Eingabe der Uhrzeit.
1.) Funk-Raumtemperatursensor in den Anlernmodus schalten und Lerntaste
2.)
Nach korrektem Anlernen leuchtet die Lampe am Funk-Temperaturaktor für ca.
1 Stunde grün, die Regelung ist nun aktiv. Bei anderen Anzeigen am Funk-Tem-
peraturaktor bitte dessen Bedienungsanleitung Punkt Leuchtanzeigen beach-
ten. Nach Platzierung des Funk-Raumtemperatursensors im zu regelnden
Raum, ist am Funk-Temperaturaktor nochmals die korrekte Funkverbindung an
Hand des grünen Dauerleuchtens der Lampe zu überprüfen. Ist die Funkverbin-
dung unterbrochen, leuchtet die Lampe nach ca. 5 Minuten rot. 1 Stunde nach
dem Anlernen erlischt die grüne Lampe und zeigt so den korrekten Betrieb an.
12. Justagefunktion J.7 ... J.12 „Handwerkermodus"
Achtung! In diesen Justagefunktionen werden Regelungseinstellungen vorge-
nommen, die nur durch eine qualifizierte Heizungs- oder Elektrofachkraft durch-
geführt werden dürfen. Einstellungen im Handwerkermodus können nicht durch
die Resetfunktion zurückgesetzt, sondern müssen bewusst eingestellt werden.
Somit ist ein eindeutiger Nachweis der Einstellungen durch eine Person gegeben.
Der Handwerkermodus wird aus dem normalen Justagemodus (Punkt 3.)
heraus aktiviert. Hierzu muss im Display J.6 angezeigt werden. Nun wird
zunächst die
Display zeigt nun die erste Justagefunktion des Handwerkermodus J.7 an.
Nach Aktivieren des Handwerkermodus können mit den
alle 12 Justagefunktionen angewählt werden. Der Handwerkermodus kann
jederzeit wieder durch die
nach dem letzten Tastendruck automatisch beendet. Nicht mit
Eingaben werden nicht übernommen. Nach Beenden des Handwerkermo-
dus, wechselt die Anzeige wieder zur vorherigen Betriebsansicht.
3
erscheint mit der blinkenden Anzeige „00.00" die
Aufforderung, die Uhrzeit und das Datum einzu-
geben. Soll der Anlernvorgang zu diesem Zeit-
punkt nicht ausgeführt werden, kann der Anlern-
Beim Einlegen der Batte-
modus durch Drücken der
rien die Polung beachten!
+ + +
chen und sofort zur Eingabe der Uhrzeit und des
Datums gewechselt werden. Wird keine Zeit und
Datum eingegeben, wird bei Erstinbetriebnahme
nach 2 Minuten die Betriebsart Automatikbetrieb
aktiviert. Achtung! Wird keine Uhrzeit und
Datum eingegeben, beginnt die Uhrzeit bei 00.00
- - -
Uhr und die Komfortheizzeiten stimmen nicht mit
der tatsächlichen Tageszeit überein. Das Stellen
der Uhrzeit und des Datums nach der Aktivierung
an das Temperiersystem:
Heizsystem / Klimasystem / Kühlsystem
am Funk-Temperaturaktor kurz drücken
turaktor blinkt rot für maximal 30 Sekunden. Wird in dieser Zeit kein Sen-
sor angelernt, hört die Lampe auf zu blinken und wechselt wieder in ihren
Ausgangszustand.
Taste am Funk-Raumtemperatursensor kurz drücken Die Lampe
am Funk-Raumtemperatursensor blinkt für ca. 10 Sekunden rot, die Lam-
pe am Funk-Temperaturaktor wechselt von rotem Blinken in grünes Dau-
erleuchten. Die Funkverbindung ist hergestellt.
J.6 dann
und
Taste und zusätzlich kurz die
Taste beendet werden, oder wird 2 Minuten
Taste abgebro-
Taste am Funk-Raum-
Die Lampe am Funk-Tempera-
Taste gedrückt, das
und
Tasten
bestätigte
