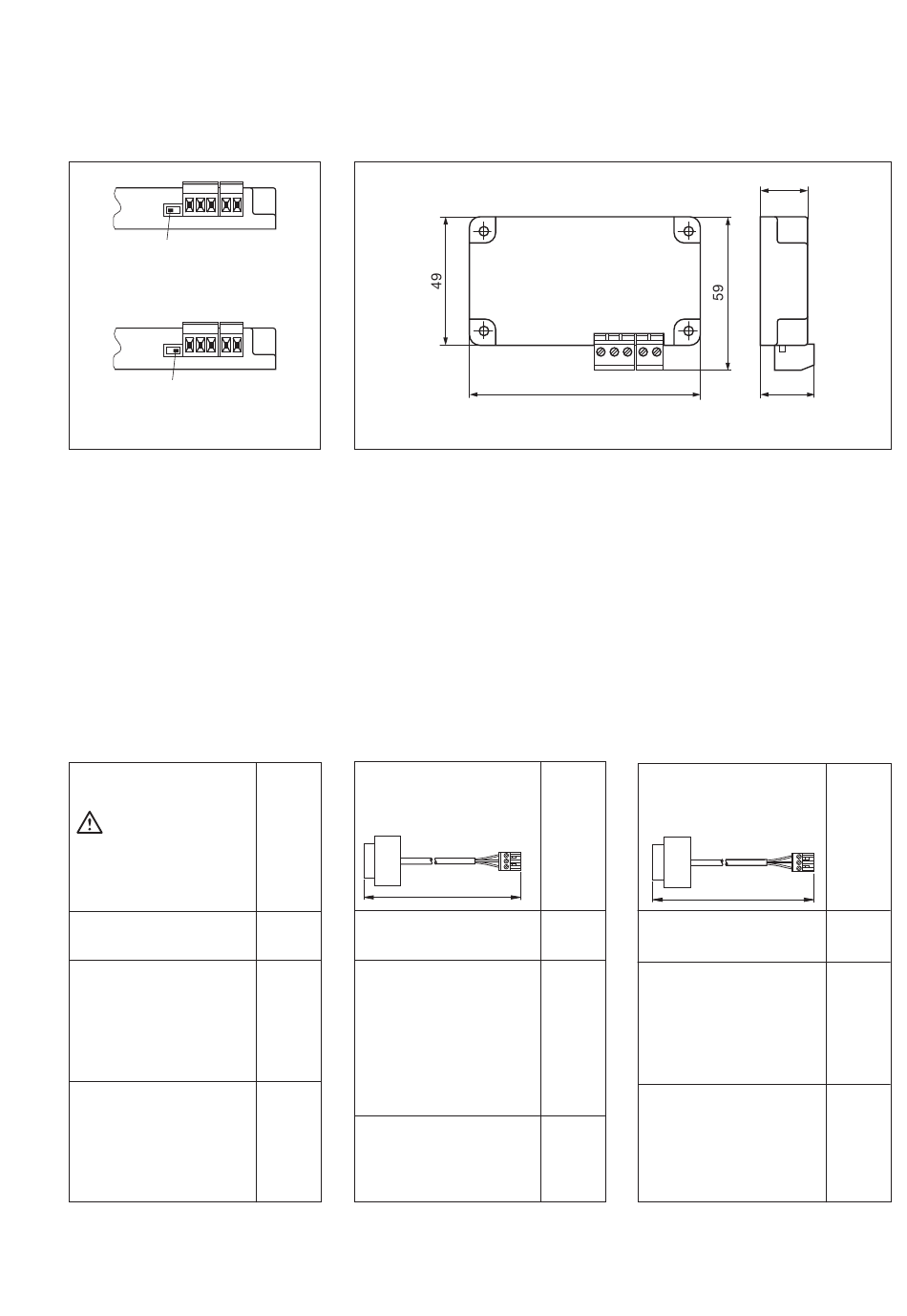

8. Schnittstelle umschalten
Der Schalter (1) links neben den Klem-
men dient zum Umschalten zwischen
RS 232 und RS 485 (Bild 7).
(1)
RS232
(1)
RS485
Bild 7 / Fig. 7
9. Zubehör
Schnittstellenadapter-
kabel RS 232
Verlängerungskabel
sub-D 9pol. 2 m
Software A200plus
Windows 95 oder höher
Die CD enthält alle zur
Zeit verfügbaren Konfigu-
rations-Programme für
OSI-Produkte.
Schnittstellen-
beschreibung RS 485*
(MODBUS)
(auch auf CD MM/COM-
146 557 enthalten)
7004-00071-A Rev --.indd
8. Commutation d'interface
La commutateur (1) à gauche des bor-
nes sert à la commutation entre RS 232
et RS 485 (Fig. 7)
Massbild
Croquis d'encombrement
Dimensional drawing
9. Accessoires
Câble d'adaptation
MM/COM
d'interface RS 232
-152 603
Prise submini,
à 9 pôles
max. 140 mm
Câble de rallonge
MM/COM
sub-D 9 pôles. 2 m
-980 179
Software A200plus
MM/COM
Windows 95 ou plus haut -146 557
-146 557
En plus, ce CD contient
tous les programmes de
configuration actuelle-
ment disponibles pour
des produits
OSI.
Descriptif de l'interface
RS 485* (MODBUS)
---
(également compris sur
CD MM/COM-146 557)
88
MM/COM
-152 603
Fiche correspon-
dante à
EMMOD 201
MM/COM
-980 179
MM/COM
---
Page 9 of 10
8. Select interface
The switch to the left of the terminals
(1) switches between the RS 232 and
RS 485 (Fig. 7).
18
20
9. Accessories
Interface adapter cable
RS 232
9-pole sub-D
Plug-in
connector
terminals for
EMMOD 201
max. 140 mm
Extension cable 9-pole
sub-D connectors, 2 m
Software A200plus
Windows 95 or higher
The CD contains all
configuration software
presently available for
OSI products.
RS485 interface
definition* (MODBUS)
(is also on CD MM/COM
-146 557)
MM/COM
-152 603
MM/COM
-980 179
MM/COM
-146 557
---
3/24/10
