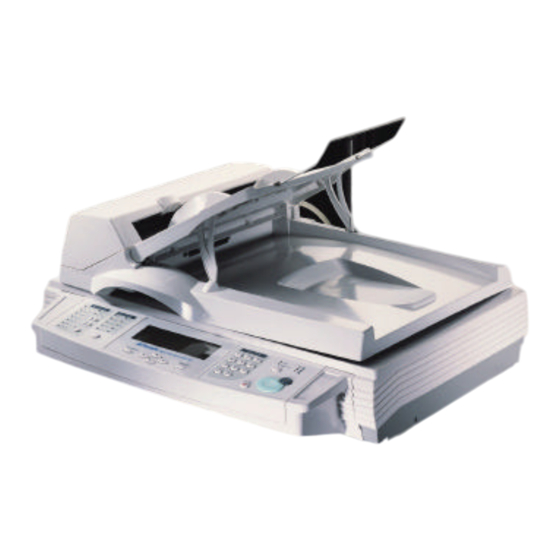

DS8000C Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Avision DS8000C

  • Seite 1 DS8000C Benutzerhandbuch...
  • Seite 2 Alle Markennamen und Produktbezeichnungen in diesem Handbuch sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber. Urheberschutz © 2002 Avision Inc. Alle Rechte vorbehalten. Veröffentlichung, Übertragung, Abschrift, Speicherung in Datensystemen und Übersetzung in andere natürliche oder artifizielle Sprachen, mit eletronischen, mechanischen, magnetsichen, optischen, chemischen Mitteln oder händisch ohne die schriftliche Genehmigung des...
  • Seite 3: Ec-Konformitätserklärung

    Erklärt, dass dieses Produkt Modellbezeichung DS8000C Den folgenden Produktspezifikationen entspricht Emission: EN 50081-1 EN 55022 EN 61000-3-2 EN 61000-3-3 Abschirmung: EN 55024 EN 60950 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 DS8000C Betriebsanleitung...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Erste Schritte........1-1 Vorsichtsmaßnahmen..........1-1 Einleitung ............1-2 Geräteansicht ............. 1-2 VORDERSEITE ..........1-2 HINTERSEITE ..........1-3 Bedienfeld ............1-4 Einrichtung........2-1 Mindestanforderungen..........2-1 Teileliste ............2-1 Entsperren der Scannerlampe ........2-2 Kabelverbindungen ..........2-3 ....... 2-3 NSCHLUSS DES RUCKERKABELS ......... 2-3 CHLIE IE DAS ADF KABEL...
  • Seite 5 Die Wahl des Papierformats..........3-9 Kopierqualität..............3-10 Anzahl der Kopien..............3-11 FotOS und Textvorlagen...........3-12 Problembehebung ......4-1 Fehlermeldungen..........4-1 ....4-1 EHLERCODES BEIM CANNEN UND KOPIEREN Reinigung der Glasplatte ........4-3 Technische Hilfe ..........4-8 Anhang..........d Schnelleinstieg ............ d Technische Daten ..........e Stichwortverzeichnis ..........f DS8000C Betriebsanleitung...
  • Seite 6: Erste Schritte

    Einsatz anderer Netzadapter führt zum Erlöschen der Garantie und kann das Gerät beschädigen. • Gerät nur auf einer ebenen Oberfläche aufstellen. Fliesen und unebene Oberflächen können zu mechanischen Problemen beim Papiervorschub führen. • Verpackung zum Weitertransport aufbewahren. Erste Schritte 1-1 DS8000C Betriebsanleitung...
  • Seite 7: Einleitung

    Einleitung Danke, dass Sie sich für den Avision DS8000C entschieden haben. Sie müssen den DS8000C nur noch an einen Farb-Laserdrucker anschließen, und schon haben Sie die Möglichkeit, schnell und preisgünstig digitale Farbkopien zu machen. Geräteansicht VORDERSEITE Geräteoberteil Steuerfeld LCD-Anzeige Erste Schritte...
  • Seite 8: Hinterseite

    HINTERSEITE RJ-45 Netzwerkschnittstelle Druckerschnittstelle Netzanschluss Blatteinzugsschnittstelle Erste Schritte 1-3 DS8000C Betriebsanleitung...
  • Seite 9: Bedienfeld

    Bedienfeld Skalierung: Dokumente können auf 25% verkleinert und bis 400% vergrößert werden. In 1%-Schritten vergrößern In 1%-Schritten verkleinern Oder wählen Sie eine der Voreinstellungen Papierformats: Bei "Paper Supply" wird das ausgegebene Papierformat festgelegt. Zur Anzeige eines A4-Dokuments im Längsformat. Zur Anzeige eines A4-Dokuments im Querformat.
  • Seite 10: Funktionstasten

    LCD-Anzeige & Funktionstasten: Hier wird der Betriebsstatus angezeigt und die gewünschte Betriebsart gewählt. LCD-Anzeige Funktionstasten Richtungsfeld auf/ab/links/rechts Anzahl der Kopien: Wenn Sie mehr Kopien anfertigen möchten, wählen Sie die gewünschte Anzahl mit der Tastatur. Erste Schritte 1-5 DS8000C Betriebsanleitung...
  • Seite 11: Starttaste Und Andere Tasten

    Starttaste und andere Tasten Mit diesen Tasten wird die Auflösung gewählt und der Scanvorgang gestartet. Abbruch des Sendevorgangs und Löschen einer abgebrochenen Operation. Bestmögliche Scanauflösung (Superfein) • Netzanzeige-LED – Gerät ist eingeschaltet und bereit. • Warn-LED – Fehler ist aufgetreten. •...
  • Seite 12: Einrichtung

    Einrichtung Mindestanforderungen Die folgenden Vorraussetzungen müssen zum Betrieb des DS8000C mindestens gegeben sein: Zum Anfertigen von Kopien mit dem DS8000C: • Ein PCL-kompatibler Laserdrucker Teileliste Öffnen Sie die Verpackung, und überprüfen Sie den Inhalt sorgfältig, Wenn Sie beschädigte Teile vorfinden oder Teile fehlen, wenden Sie sich umgehend an den Händler.
  • Seite 13: Entsperren Der Scannerlampe

    Position, bevor die Sperre verriegelt wird. Bemerkung: Wenn Sie den DS8000C zur Reparatur bringen oder an einem anderen Ort aufstellen, legen Sie vor dem Transport die Sperre wieder ein. 1. Gerät abschalten. 2. Wenn die Scannerlampe nicht vorne am Glas anliegt, schalten Sie das Gerät ein.
  • Seite 14: Kabelverbindungen

    Kabelverbindungen ANSCHLUSS DES DRUCKERKABELS Schließen Sie ein Ende des Druckerkabels (liegt nicht bei) an Ihren Drucker. Schließen Sie das andere Ende des Kabels an denDS8000C. SCHLIEBEN SIE DAS ADF-KABEL Schließen Sie das ADF-Kabel. DS8000C Betriebsanleitung Adreßverwaltung...
  • Seite 15: Adf Papiereinzugsschacht

    ADF-PAPIEREINZUGSSCHACHT Heben Sie die rechte Seite des Papiereinzugs bis auf ca. 45 Grad hoch. Ziehen Sie den DrahtfuB unter dem Papiereinzugs mach unten. Stechen Sie den DrahtfuB in die Klemmen auf dem Dokumentendeckel. Ziehen Sie die Verlängerung des Papiereinzugs bis zur gewünschten Länge heraus. ADF Papiereinzugsschacht Verlä...
  • Seite 16: Netzanschluss Und Inbetriebnahme

    Schließen Sie das kleine Ende des Netzkabels an die Netzbuchse des DS8000C Schließen Sie das andere Ende an eine Steckdose. Schalten Sie den DS8000C ein. Nach dem Aufwärmen erscheint die Bereitschaftsmeldung auf der LCD-Anzeige (siehe unten). Note: DerDS8000C verfügt über eine Energiesparfunktion und kann daher immer eingeschaltet bleiben.
  • Seite 17: Bedienung

    Blätter sollten falten- und rißfrei sein. Auch Papier mit naßer Tinte oder Löchern eignet sich nicht. • Kein Papier mit Heft- oder Büroklammern oder Haftzetteln daran einlegen. ** Dokumente mit unregelmäßigen Formen sollten immer auf die Glasplatte gelegt oder zuerst kopiert werden. DS8000C Betriebsanleitung Bedienung...
  • Seite 18: Dokumentauflage Im Blatteinzug

    DOKUMENTAUFLAGE IM BLATTEINZUG Vergewissern Sie sich, dass keine Klammern auf der Vorlage haften und das Papier nicht ausgerissen ist. Mehrere Seiten sollten Sie immer zuerst durchfächern, um Papierstau zu vermeiden. Der Blatteinzug faßt höchstens 50 Seiten. Legen Sie die Blätter Aufsicht nach oben, Kopf voran in den Blatteinzug.
  • Seite 19: Dokumentauflage Auf Der Glasplatte

    DOKUMENTAUFLAGE AUF DER GLASPLATTE Abdeckung der Glasplatte öffnen. Vorlagen Aufsicht nach unten auflegen und an der rechten oberen Ecke ausrichten. Abdeckung schließen. DS8000C Betriebsanleitung Bedienung...
  • Seite 20: Kopieren

    Kopieren GRUNDFUNKTIONEN Anlegen von Kopien: Legen Sie die Vorlage(n) in den Blatteinzug oder auf die Glasplatte. Drücken Sie , um das Dokument schwarzweiß zu kopieren. Drücken Sie , um das Dokument in Farbe zu kopieren. Die LCD-Anzeige zeigt den Kopiervorgang an: Copy 100% Copy...
  • Seite 21: Druckerliste

    DRUCKERLISTE Bevor Sie versuchen zu kopieren, vergewissern Sie sich, daß ein Farb- oder Schwarzweißlaserdrucker an den DS8000C angeschlossen ist. Eine Vielzahl von Druckern kann an den DS8000C angeschlossen werden, hauptsächlich PCL-kompatible Drucker, aber auch einige PostScript-Drucker. Eine Liste unterstützter Modelle...
  • Seite 22: Kopiereinstellungen

    KOPIEREINSTELLUNGEN Bevor Sie mit Mono oder Color den Kopiervorgang starten, können Sie folgende Einstellungen treffen: • Vergrößern und verkleinern • Druckstärke • Die Wahl des Papierformats • Kopierqualität • Anzahl der Kopien • Fotos, Textdokumente oder automatische Erkennung Bedienung...
  • Seite 23: Vergrössern Und Verkleinern

    Maße von 141%, 122%, 115%, 93%, 86%, und 81% zu wählen. Nach dem Anfertigen der Kopien sind die gerade vorgenommenen Einstellungen noch drei Minuten auf der LCD-Anzeige zu sehen. Nach drei Minuten schaltet das Gerät automatisch zu den werkseitigen Standardeinstellungen zurück. DS8000C Betriebsanleitung Bedienung...
  • Seite 24: Druckstärke

    DRUCKSTÄRKE Die Voreinstellung für die Druckstärke des DS8000C ist Normal. Wenn das Original starken oder schwachen Kontrast aufweist, können Sie durch Einstellen der Druckstärke ein gleichmäßiges Resultat erzielen. Um die Druckstärke zu korrigieren: 1. Drücken Sie die Kopiertaste im Bedienfeld. Der Steuerfeld zum Kopieren erscheint.
  • Seite 25: Die Wahl Des Papierformats

    2. Drücken Sie mehrmals, bis die LED des gewünschten Papierformats aufleuchtet. Nach dem Anfertigen der Kopien sind die gerade vorgenommenen Einstellungen noch drei Minuten auf der LCD-Anzeige zu sehen. Nach drei Minuten schaltet das Gerät automatisch zu den werkseitigen Standardeinstellungen zurück. DS8000C Betriebsanleitung Bedienung...
  • Seite 26: Kopierqualität

    KOPIERQUALITÄT Die Voreinstellung für die Druckqualität des DS8000C ist Fine (fein), was den meisten Dokumenten gerecht wird. In besondern Fällen können Sie auch noch Super Fine wählen. Um die Druckqualität zu wählen: Drücken Sie Die LED neben der Taste leuchtet nun.
  • Seite 27: Anzahl Der Kopien

    ANZAHL DER KOPIEN Die Voreinstellung des DS8000C ist eine Kopie. Wenn Sie mehr Kopien anfertigen möchten, wählen Sie die gewünschte Anzahl mit der Tastatur. Um mehr Kopien anzufertigen: 1. Drücken Sie die Kopiertaste im Bedienfeld. 2. Geben Sie die gewünschte Anzahl mit der numerischen Tastatur ein.
  • Seite 28: Fotos Und Textvorlagen

    FOTOS UND TEXTVORLAGEN Die Voreinstellung für diese Funktion ist automatische Erkennung. Sie können manuell Fotovorlagen oer Textvorlagen einstellen, um bessere Resultate je nach Vorlage zu erhalten. Um den Vorlagentyp zu wählen: 1. Drücken Sie die Kopiertaste im Bedienfeld. 2. Wählen Sie bis Sie zum Feld Text/Photo/Mixed gelangen.
  • Seite 29: Problembehebung

    Sie sic h an den Händler. 10007 Sperre Schalten Sie den DS8000C aus. Öffnen Sie die Sperre an der Unterseite des Geräts. Schalten Sie den DS8000C wieder ein. Wenn der Fehler weiter auftritt, wenden Sie sich an den Händler. 10008, Blatteinzu Papierstau im Blatteinzug: Blatteinzug öffnen und...
  • Seite 30: Fehlermeldungen Beim Scannen Und Kopieren

    FEHLERMELDUNGEN BEIM SCANNEN UND KOPIEREN LCD-Nachricht Maßnahme Copy function Druckerprofil herunterladen disabled Check printer Druckeranschluß überprüfen cable or status. Ist der Drucker eingeschaltet? DS8000C und Drucker aus und wieder einschalten Wenn der Fehler weiter auftritt, wenden Sie sich an den Händler. Problembehebung...
  • Seite 31: Reinigung Der Glasplatte

    Reinigung der Glasplatte Der DS8000C ist praktisch wartungsfrei, muss aber von Zeit zu Zeit gereinigt werden, um optimale Betriebsleistung zu garantieren. Gehen Sie dazu so vor: Öffnen Sie die Abdeckung der Glasplatte. Tauchen Sie ein weiches Tuch in 95%-igen Reinigungsalkohol.
  • Seite 32 Drücken Sie die Drucktaste auf der vorderen ADF-Abdeckung, und klapen Sie die Abdeckung nach links auf. Ziehen Sie das gestaute Papier vorsichtig heraus. Schließen Sie die ADF-Abdeckung. ADF-Drucktaste Dokument Vordere ADF-Abdeckung Problembehebung...
  • Seite 33: Reinigung Des Blatteinzugs

    Finger ein Stück nach vor, und wiederholen Sie den Wischvorgang. Achten Sie dabei darauf, daß Sie die Klemmfedern nicht beschädigen. Reinigen Sie auch die Auflagefläche, und achten Sie dabei wiederum auf die Federn. Schließen Sie die Abdeckung. Der DS8000C ist nun wieder einsatzbereit. Klemmfeder Führungsrolle Auflageflächen...
  • Seite 34: Austausch Der Auflageflächen

    Austausch der Auflageflächen Nach ca. 100000 Seiten sind die Auflageschutzflächen des Blatteinzugs wahrscheinlich abgenutzt und der Einzug von Papier funktioniert ncht mehr problemlos. Sie sollten in diesem Fall die Auflageflächen durch neue ersetzen. Wenden Sie sich dazu an Ihren Händler. Gehen Sie beim Austausch so vor: Entnahme der Auflageflächen 1.
  • Seite 35 Austausch der Auflageflächen Nehmen Sie das neue Modul aus der Verpackung. Fassen Sie das Modul vorsichtig mit zwei Fingern Drücken Sie vorsichtig an, bis das Modul einschnappt. DS8000C Betriebsanleitung Problembehebung...
  • Seite 36: Technische Hilfe

    No. 20, Creation Road I, Science-Based Industrial Park, Hsinchu 300, Taiwan, ROC TEL: +886 (3) 578-2388 FAX: +886 (3) 577-7017 EMAIL: service@avision.com.tw Web Site: http://www.avision.com USA und Kanada Avision Labs., Inc. 6815 Mowry Ave., Newark CA 94560, USA TEL: +1 (510) 739-2369 FAX: +1 (510) 739-6060 EMAIL: support@avision-labs.com...
  • Seite 37: Anhang

    Anhang Schnelleinstieg Dokumentauflage Legen Sie die Blätter Aufsicht Vorlagen Aufsicht nach unten nach oben, Kopf voran in den auflegen und an der rechten Blatteinzug. oberen Ecke ausrichten. Kopieren mit einem Drucker Mono für Schwarzweißkopien drücken Color für Farbkopien drücken Anzahl der Kopien eingeben.
  • Seite 38: Technische Daten

    Leistungsbedarf 24V DC, 2A Leistungsaufnahme <30W Standby: 23 W Stromsparmodus: 18 W Abmessungen 589 x 428 x 140 mm (DS8000C) 540 x 204 x 560 mm (ADF) Gewicht 8 kgs (DS8000C) 3,7 kgs (ADF) Betriebstemperatur 10°C to 35°C(50°F to 95°F) 20% to 80% R.H.
  • Seite 39 Stichwortverzeichnis Kopien, Fotos und TextVorlagen, 3-6 Kopieren, 3-4 Anzahl der Kopien, 3-11 Kopierqualität, 3-10 Blatteinzug, 3-2 LCD-Anzeige, 1-2 Reinigung, 4-5 Papier einlegen Die Wahl des Papierformats, 3-9 Blatteinzug, Glasplatte, 3-1 DRUCKERLISTE, 3-5 Druckstärke, 3-8 Reinigung Blatteinzug, 4-5 Fotos und Textvorlagen, 3-12 Glasplatte, 4-3 Glasplatte Vergrössern, 3-7...
