Benutzerhandbuch

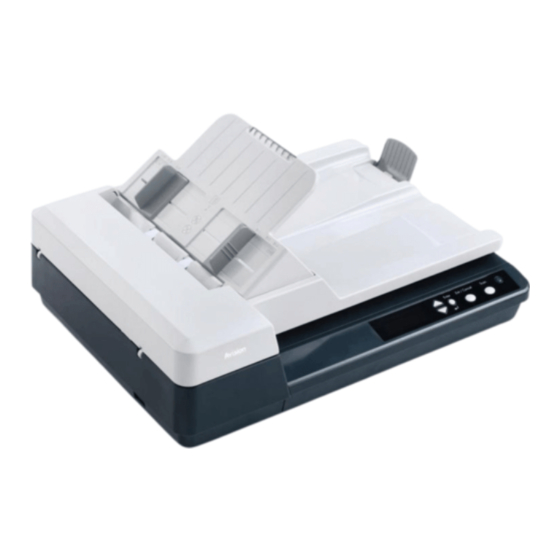

Dokument/ Bildscanner
Regulatory model: DF-1015S/DF-1004S
Avision Inc.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Avision DF-1015S

Inhaltszusammenfassung für Avision DF-1015S

  • Seite 1 Benutzerhandbuch Dokument/ Bildscanner Regulatory model: DF-1015S/DF-1004S Avision Inc.
  • Seite 2 Weise ohne vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen. Garantiebestimmungen Die Informationen in diesem Dokument sind steten Änderungen, die nicht zuvor angekündigt werden müssen, unterworfen.
  • Seite 3 Schließen Sie das Gerät an einen vom Empfänger getrennten Stromkreis an. • Wenden Sie sich an den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe. Als ein Partner von ENERGY STAR® hat Avision Inc. das Produkt für konform mit den Energierichtlinien von ® ENERGY STAR befunden.
  • Seite 4 Niederspannungsrichtlinie 2006/95/EC Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC Die CE-Einhaltung dieses Produktes ist gegeben, wenn es mit dem von Avision bereitgestellten, korrekt mit dem CE-Zeichen versehenen Netzteil betrieben wird. Dieses Produkt entspricht den Klasse B Grenzwerten von EN55022, EN55024 und den Sicherheitsbestimmungen von EN 60950.
  • Seite 5 Kurz-Betriebsanleitung Estsorgung von Elektrogeräten durch Benutzer in privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher lhrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B.

  • Seite 6: Inhaltsverzeichnis

    Inhalt Einführung ..........1-1 Installation ..........2-1 Installieren des Scanner-Treibers und der Anschlusskabel ......... 2-1 Der erste Scanvorgang ......3-1 Positionierung der Vorlage ......3-1 Das Paper AUF DAS DokumentenGlass Legen3-4 Prüfen der Scannerinstallation..... 3-5 Das Dialogfeld "Scanner-Eigenschaften" .. 4-1 Die Tasten im Dialogfeld "Scanner- Eigenschaften"...
  • Seite 7 Kurz-Betriebsanleitung Scannen und Speichern Ihrer Bilder auf einem USB-Flashlaufwerk ......7-1 Anschluss eines USB-Flashlaufwerks .... 7-1 Start eines Direktscans ......7-2 Anzeige der Menübefehle......7-5 Ändern der Scangröße ....... 7-3 Pflege und Wartung ......... 8-1 Säubern der Glas ........8-1 SÄubern deS Automatischen Dokumenteinzugs (ADF) ............

  • Seite 8: Einführung

    Kurz-Betriebsanleitung 1. Einführung Herzlichen Glückwunsch zum Kauf. Avision ist eine der führen Firmen, die hochwertige Dokumentscanner herstellt. Um einen optimalen Betrieb des Scanners zu gewährleisten, lesen Sie bitte dieses Handbuch, bevor Sie den Scanner installieren und in Betrieb nehmen. Es werden Ihnen wichtige Anweisungen zum Auspacken, Installieren, der Inbetriebnahme und Wartung des Scanners gegeben.
  • Seite 9 Hinweis: Benutzen Sie ausschließlich den beigefügten AC-Adapter (HEG42-240200-7L/HiTron, DA-48M24/APD)Das dazugehörige Anschlusskabel wird während der nationalen Überprüfung bereitgestellt und geprüft.

  • Seite 10: Installation

    Kurz-Betriebsanleitung 2. Installation 2.1 Installieren des Scanner-Treibers und der Anschlusskabel 2.1.1 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose.

  • Seite 11: Einschalten Des Scanners

    2.1.2 Einschalten des Scanners Drücken Sie auf den Ein/Aus-Schalter (Power) am vorderen Bedienfeld. Um den Scanner auszuschalten, drücken Sie ca. 3 Sekunden lang auf die Ein/Aus-Taste, bis die Betriebsanzeige-LED erlischt. 2.1.3 Installieren des Scanner-Treibers Bitte beachten: Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden.
  • Seite 12 Kurz-Betriebsanleitung Bitte beachten Sie, dass unter Windows XP das Software Installations Fenster erst erscheint, wenn die Treiber- Installation abgeschlossen ist. Text auf der Installationszeichnung: Install Button Manager: Wenn Sie die Tasten auf dem Scanner verwenden möchten, müssen Sie Button Manager installieren. Um sicherzustellen, dass Button Manager richtig funktioniert, müssen Sie ZUERST Button Manager und dann den Scanner-Treiber...

  • Seite 13: Entriegeln Des Scanners

    Handbuch ansehen: Klicken Sie auf “ Handbuch ansehen” (Benutzerhandbuch anzeigen), um das ausführliche Benutzerhandbuch des Scanners und von Button Manager zu öffnen. 3. Klicken Sie auf Install Button Manager, um die Button Manager-Software zu installieren. Klicken Sie dann auf Installieren des Scanner-Drivers, um den Scanner- Treiber auf dem Computer zu installieren.
  • Seite 14 Kurz-Betriebsanleitung Unter Windows XP klicken Sie auf Weiter um fortzufahren. In diesem Moment wird der Assistant für das “Suchen neuer Hardware” wieder angezeigt. In Windows Vista, klicken Sie die Option Empfohlen und dann die Schaltfläche Weiter, um die Installation abzuschließen. Wenn folgendes Fenster erscheint, klicken Sie bitte auf Fertigstellen.

  • Seite 15: Der Erste Scanvorgang

    Kurz-Betriebsanleitung 3. Der erste Scanvorgang Positionierung der Vorlage 3.1.1 HINWEIS ZUM GEBRAUCH DES BLATTEINZUGS Bevor Sie die ADF verwenden, vergewissern Sie sich bitte, dass Ihre Dokumente die folgenden Voraussetzungen erfüllen: • Das Format von Dokumenten kann von 3.5” x 3.5” bis 8.5”...

  • Seite 16: Die Vorlage In Die Papierlade Für Den Automatischen Stapeleinzug Einlegen

    3.1.2 Die Vorlage in die Papierlade für den automatischen Stapeleinzug einlegen Die Seiten lockern Der Scanner ist für Standardpapiergrößen vorgesehen. Um Papierstaus bei der Stapelverarbeitung zu vermeiden, sollten Sie die Seiten Vorlage vor dem Einlegen etwas lockern. Die Vorlage einlegen Heben Sie das Papierfach der ADF (automatische Dokumentenzuführung) um etwa 45 Grad an und ziehen Sie die Verlängerung heraus.
  • Seite 17 Kurz-Betriebsanleitung Legen Sie das Dokument mit dem Text nach oben und der Oberseite in Richtung der Dokumentenzuführung zeigend, wie in der unteren Abbildung dargestellt, ein. Zentrieren Sie das Dokument mit den Papierführungen und stellen Sie sicher, dass die Kante des Dokuments die Papierführungen berührt.

  • Seite 18: Das Paper Auf Das Dokumentenglass Legen3

    3.2 Das Paper AUF DAS DokumentenGlass Legen Richten Sie das Dokument, wie gezeigt, anhand des Bezugspunktes aus.

  • Seite 19: Prüfen Der Scannerinstallation

    Kurz-Betriebsanleitung Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
  • Seite 20 Wählen Sie den Treibertyp und das Scannermodell aus, und klicken Sie auf OK. Auf dem Bildschirm erscheint das Dialogfeld Capture Tool. Seite Tatsächliche anpassen Größe Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist BMP, Sie können auch TIFF, GIF und JPEG auswählen.) Legen Sie das Dokument mit der beschriebenen Seite...
  • Seite 21 ) oder mit seiner tatsächlichen Größe (100%) ( ) anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden.

  • Seite 22: Ein Blick Auf Die Benutzeroberfläche

    3.3.1 Ein Blick auf die Benutzeroberfläche 1. Register- Optionen Wahl: Bild, Kompression, Blindfarbenunterdrückung, Papier, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit: Regeln Sie den Helligkeitswert zwischen –100 und +100. 4.

  • Seite 23: Das Dialogfeld "Scanner-Eigenschaften

    Kurz-Betriebsanleitung 4. Das Dialogfeld "Scanner- Eigenschaften" Im Dialogfeld "Scanner-Eigenschaften" können Sie die Einstellungen des Scanners konfigurieren. Es besteht aus mehreren Registerkarten, die in diesem Kapitel im Einzelnen beschrieben werden. Das Dialogfeld "Scanner-Eigenschaften"...

  • Seite 24: Die Tasten Im Dialogfeld "Scanner-Eigenschaften

    4.1 Die Tasten im Dialogfeld "Scanner- Eigenschaften" Die Tasten im Dialogfeld "Scanner-Eigenschaften" Taste Beschreibung Standardwerte Wenn Sie auf die Taste Standardwerte klicken, werden in jeder Registerkarte jeweils die Standardeinstellungen angezeigt. Scannen Wenn Sie alle Scan-Einstellungen vorgenommen haben, klicken Sie auf die Taste Scannen, um den Scanvorgang zu starten.
  • Seite 25 Kurz-Betriebsanleitung In der folgenden Tabelle werden die Standardeinstellungen aufgeführt: Registerkarte Standardeinstellungen Bild Bild: S&W vorn Binarisierung: Dynamische Schwelle Auflösung: 200 dpi Umkehren: Schwarz auf Weiß Scanquelle: Automatischer Einzelblatteinzug Schwelle: Keine Helligkeit: Keine Kontrast: Kein Komprimierung Keine Farbunterdrückun Keine Papier Zuschneiden: Automatisch Automatische Ausrichtung: Ja Ausrichtung: Hochformat Overscan: 0,00...

  • Seite 26: Die Registerkarte "Bild

    Die Registerkarte "Bild" Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder die Rückseite des Dokuments wählen, die Art des Bilds festlegen und verschiedene Grundeinstellungen für den Scanvorgang festlegen. Abgesehen von der Auflösung können Sie für die Vorderseite und die Rückseite unterschiedliche Scaneinstellungen festlegen.
  • Seite 27 Kurz-Betriebsanleitung 4.2.1 Das Auswahlfeld "Bild" Im Auswahlfeld Bild können Sie für die Vorder- und Rückseite des Dokuments einen Bildtyp wählen. Wenn Sie beide Seiten eines Farbdokuments scannen möchten, müssen Sie sowohl Farbe vorn und Farbe hinten wählen. Beachten Sie, dass die verfügbaren Optionen auch vom Scannertyp abhängen.
  • Seite 28 Beispiel 2: Scannen eines zweiseitigen Farbdokuments, eine Seite in schwarz-weiß (Blau unterdrücken: Schwelle: 10, Hintergrund: 79), die andere in Farbe Seiten-/ Bildauswahl Rückseite Vorderseite Bildtyp Beschreibung Farbe Wählen Sie die Option "Farbe", wenn das Dokument als Farbdokument gescannt werd soll. Grau Wählen Sie die Option "Grau", wenn das Dokument aus Grautönen besteht.
  • Seite 29 Vorder-/Rückseite Auto Farberkennung: Klicken Sie, um die Vorder- oder die Rückseite Ihres Farbdokuments im Farbbildmodus zu erkennen und zu scannen. Falls Ihr Dokument farbig ist, wird der Scanner das Dokument automatisch als Farbbild scannen. Falls Ihr Dokument nicht farbig ist, können Sie als Ausgabe entweder S&W oder Grau aus der Nichtfarb-Auswahl Option wählen.

  • Seite 30: Weitere Bildoptionen

    Kurz-Betriebsanleitung 4.2.2 Weitere Bildoptionen Binarisierun Bei diesem Vorgang werden Grauton- und Farbbilder in Zweitonbilder umgewandelt. Es gibt verschiedene Verfahren, um diese Umwandlung durchzuführen. Optionen: Dynamischer Schwellwert, Feste Verarbeitung, Raster 1 – 5, Fehlerdiffusion. Dynamische Schwelle: Wenn Sie die Dynamische Schwelle wählen, ermittelt der Scanner für jedes Dokument den optimalen Schwellenwert, bei dem die beste Bildqualität erzeugt werden kann.
  • Seite 31 Feste Verarbeitung: Diese Option wird für Schwarz-Weiß-Dokumente und andere Vorlagen mit hohen Kontrastwerten verwendet. Der Schwarz-Weiß-Übergang wird in einer einzelnen Stufe festgelegt. Die Schwelle ist über den gesamten Dichtebereich programmierbar. Bei der Festen Verarbeitung wird der Kontrast auf 0 eingestellt. Wenn Sie Feste Verarbeitung wählen, ist die Option Kontrast nicht verfügbar.
  • Seite 32 Kurz-Betriebsanleitung Fehlerdiffusionsbild Schwelle Mit dieser Funktion wird ein Grautonbild in ein Zweitonbild umgewandelt. Der Wert reicht von 0 bis 255. Ein niedriger Schwellenwert erzeugt ein helleres Bild und kann dazu verwendet werden, Hintergründe und schwach sichtbare, nicht benötigte Bilddaten zu unterdrücken. Ein hoher Schwellenwert erzeugt ein dunkleres Bild und kann dazu verwendet werden, um sehr blasse Bilder aufzuwerten.
  • Seite 33 200 dpi, 200 dpi, Schwelle:80, Schwelle:170, Helligkeit: 0 Helligkeit: 0 Grau Dokumenttyp: Auswahl: Normal, Foto, Dokument Wenn Sie Grau als Bildtyp Ihres gescannten Dokumentes auswählen, stehen Ihnen drei mögliche Dokumenttypen zur Verfügung. Auswahl: Normal, Foto, Dokument. • Dokument: Wählen Sie „Document“, wenn Ihr Original reinen Text oder eine Mischung aus Text und Grafik enthält - dies ist die optimale Einstellung für gebräuchliche geschäftliche Dokumente.
  • Seite 34 Kurz-Betriebsanleitung anpassen. Schwellwert: Hier können Sie Werte zwischen 0 und 255 angeben. Der Standardwert ist 230. Ein niedriger Threshold-Wert führt zu einem helleren Bild und kann zum Ausfiltern von Hintergründen und eher unwichtigen Informationen genutzt werden. Ein hoher Threshold-Wert bewirkt ein dunkles Bild und kann zum Erfassen blasser Bilder benutzt werden.
  • Seite 35 Kurz-Betriebsanleitung Hier können Sie die Helligkeit eines Helligkeit Dokuments einstellen. Je höher der Wert, um so heller das Bild. Verschieben Sie den Regler nach links oder rechts, um die Helligkeit zu erhöhen oder verringern. Der Bereich reicht von –100 bis +100. Hier wird der Unterschied zwischen der Kontrast hellsten und der dunkelsten Stelle eines...
  • Seite 36 Auflösung Bei einer gut eingestellten Auflösung wird ein Bild sehr detailliert gescannt. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Bei einer hohen dpi-Zahl sind Auflösung und Bilddatei groß. Beachten Sie, dass sich die Scandauer bei größeren Auflösungen verlängert und auch die Dateigröße wächst.
  • Seite 37 Kurz-Betriebsanleitung Umkehren Mit dieser Funktion werden die Helligkeit und die Farben eines Bilds umgekehrt. Die Standardeinstellung ist Schwarz auf weißem Hintergrund. Bei "Umkehren" ist die Einstellung Weiß auf schwarzem Hintergrund. Bei Farbbildern wird jedes Pixel in seine Komplementärfarbe umbewandelt. Schwarz auf Weiß Weiß...
  • Seite 38 Scanquelle Auswahlmöglichkeiten: Automatischer Einzelblatteinzug: Zum Scannen mehrerer Seiten. Flachbett: Zum Scannen einzelner Seiten, z.B. Zeitungsausschnitte oder geknittertes Papier. Flachbett (Buch): Zum Scannen von Seiten aus einem Buch. Automatisch: Der Scanner stellt die Scanquelle automatisch ein. Wenn Sie die Option Automatisch einstellen und sich ein Dokument sowohl im automatischen Einzelblatteinzug (ADF) als auch auf dem Flachbett befindet, wählt der Scanner...
  • Seite 39 Kurz-Betriebsanleitung Farbanpassun Die Farbanpassung dient dazu, eine möglichst exakte Farbwiedergabe zu erzielen. Bei dieser Option werden die Standardparameter (ICC-Profil) zur Anpassung der Bildfarben eingesetzt. Auswahlmöglichkeiten: Keine, Dokumente, Foto • Keine: Durch die Auswahl „Keine“ wird diese Funktion außer Kraft gesetzt. •...

  • Seite 40: Scannen Von Farbdokumenten

    4.2.3 Scannen von Farbdokumenten Wenn Sie Farbdokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.4 Scannen von Graustufendokumenten Wenn Sie Graustufendokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.5 Scannen von Schwarz-Weiß-Dokumenten Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden Optionen verfügbar: Binarisierung (Dynamische Schwelle) Auflösung...

  • Seite 41: Bearbeiten Von Profilen

    4.2.6 Bearbeiten von Profilen Im Dialogfeld Scanner-Eigenschaften können Sie häufig verwendete Scan-Einstellungen ändern und in Profilen speichern. Diese Profile können geändert werden, indem Sie sie umbenennen oder löschen. So fügen Sie ein neues Profil hinzu 1. Legen Sie die Einstellungen fest. (Sie können z. B. die Auflösung, den Bildtyp, das Schneideverfahren oder die Scangröße ändern.) 2.
  • Seite 42 So laden Sie ein Profil Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld “Profile” ein Profil aus. Das entsprechende Profil wird sofort geladen und im Dialogfeld Scanner-Eigenschaften angezeigt. So löschen Sie ein Profil Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen.
  • Seite 43 Kurz-Betriebsanleitung So benennen Sie ein Profil um Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen. Wählen Sie aus dem Listenfeld das Profil aus, das umbenannt werden soll, und klicken Sie auf die Schaltfläche Umbenennen. Geben Sie den neuen Namen für das Profil ein. Wählen Sie zum Löschen die Option “Ja”...

  • Seite 44: Die Registerkarte "Komprimierung

    Die Registerkarte "Komprimierung" Auf der Registerkarte "Komprimierung" können Sie die Komprimierung und den Komprimierungsgrad festlegen. Zweitonbilder werden normalerweise mit dem CCITT- Standard, auch Gruppe 4 (G4) genannt, komprimiert. Farb- und Graustufenbilder werden gewöhnlich mit der JPEG- Technologie komprimiert. Verschieben Sie den Regler JPEG- Qualität nach rechts oder links, um den Komprimierungsgrad zu erhöhen oder verringern.
  • Seite 45 Kurz-Betriebsanleitung Das Dialogfeld "Komprimierung" 4-27...

  • Seite 46: Die Registerkarte "Farbunterdrückung

    Die Registerkarte "Farbunterdrückung" 4.4.1 Einstellen der Farbunterdrückung In der Registerkarte "Farbunterdrückung" können Sie entweder das Rot, Grün oder Blau aus dem gescannten Bild entfernen. Wenn Ihr Bild ein rotes Wasserzeichen oder einen roten Hintergrund hat, wählen Sie den Kanal R (Rot). Dadurch werden alle roten Wasserzeichen und Hintergrundfarben entfernt.
  • Seite 47 Kurz-Betriebsanleitung Farbentfernung (Color Dropout) Mit der Option “Benutzerdefiniert” (Custom) können Sie festlegen, welche Farbe Sie entfernen möchten. Geben Sie dazu den entsprechenden RGB-Farbwert (Rot, Grün oder Blau) ein. Toleranz (Tolerance): Legen Sie den zulässigen Farbbereich fest, der für die ausgewählte Farbe entfernt werden kann. Festgelegter Bereich (Specified range): 1 bis 100 Je größer der Wert ist, um so größer ist der Farbentfernungsbereich.

  • Seite 48: Weitere Farbunterdrückungsoptionen

    4.4.2 Weitere Farbunterdrückungsoptionen Bei Erweiterte Verarbeitung gibt es zwei weitere Optionen, die Sie für das gescannte Bild einstellen können. Filterschwelle Mit diesem Wert wird die Farbe festgelegt, die unterdrückt werden soll. Bei einem geringen Wert wird ein größerer Anteil der ausgewählten Farbe unterdrückt, bei einem höheren Wert wird ein geringerer Anteil dieser Farbe unterdrückt.
  • Seite 49 Kurz-Betriebsanleitung Blau entfernen, Schwelle: 20, Hintergrund: 255 Blau entfernen, Schwelle: 20, Hintergrundebene: 210 4-31...

  • Seite 50: Die Registerkarte "Papier

    Die Registerkarte "Papier" Auf der Registerkarte "Papier" können Sie Werte für die Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan, Mehrseiteneinzug-Erkennung). Das Dialogfeld "Papier" 4-32...

  • Seite 51: Beschreibung

    Kurz-Betriebsanleitung 4.5.1 "Zuschneiden" Mit der Funktion "Zuschneiden" können Sie einen Teilbereich des zu scannenden Dokuments einlesen. Optionen: Automatisch, Transportgesichert, Erkennung des Seitenendes, Automatischer Mehrfachscan, Relativ zu Dokument. Option Beschreibung Automatisch Hier wird das Zuschneidefenster automatisch den verschiedenen Dokumentgrößen angepasst. Verwenden Sie diese Option, wenn Sie eine größere Anzahl von Dokumenten unterschiedlicher Größe scannen möchten.
  • Seite 52 Automatische Mit dieser Option können Sie Dokumente verschiedener Formate wie Fotos, Mehrfachscan Ausweise oder Visitenkarten auf das Flachbett (wenn vorhanden) legen und dann in einem Scandurchlauf mehrere Scans dieser unterschiedlichen Bilder gleichzeitig erstellen. Hinweis: Damit alle Bilder richtig gescannt werden können, muss zwischen den Bildern ein Abstand von mindestens 12 mm (0,5”) freigelassen werden.
  • Seite 53 Kurz-Betriebsanleitung Relativ zu Dokument: (für mehrere Dokumente derselben Größe) Mit dieser Option können Sie verschiedene Bereiche der Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß...
  • Seite 54 Klicken Sie auf die Registerkarte Preview (Vorschau), um das Vorschaufenster aufzurufen. Auf dem Bildschirm erscheint ein rechteckiger schwarzer Kasten , der die maximale Scangröße anzeigt, die Sie gerade festgelegt haben. Ausgewähltes Bild- Bild auswahl- fenster Rechteckiger schwarzer Kasten Klicken Sie auf die Schaltfläche Preview (Vorschau), um das gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie den relativen Scanbereich korrekt festlegen können.
  • Seite 55 Kurz-Betriebsanleitung Schieben Sie den Cursor auf das Vorschaufenster, und klicken Sie auf die linke Maustaste. Im Fenster erscheint ein Kreuz (siehe Abbildung). Verschieben Sie die Maus diagonal, sodass ein Feld in der gewünschten Größe entsteht. Der ausgewählte Bereich erscheint als roter Kasten (siehe Abbildung).
  • Seite 56 Wenn Sie die Option Transportgesichert verwenden, sind die folgenden Einstellungen verfügbar. X-Offset — Der Abstand vom linken Ende des Scanners zum linken Ende des Scanbereichs. Y-Offset — Der Abstand vom oberen Ende des Dokuments zum oberen Ende des Scanbereichs. Breite — Die Breite des Scanbereichs. Länge —...
  • Seite 57 Kurz-Betriebsanleitung 4.5.2 Weitere Einstelloptionen in der Registerkarte "Papier" Automatische Ausrichtung Mit dieser Option können Sie ein Dokument automatisch ausrichten. Hinweis: Wenn der Winkel zu groß ist, ist es möglich, dass ein Teil des Bilds abgeschnitten wird. Scanbereich Wählen Sie aus der Drop-down-Liste das gewünschte Papierformat aus.
  • Seite 58 Wählen Sie “ Unbekannte Länge ” , wenn Sie ein einseitiges Dokument mit unbekannter Länge haben. Wählen Sie “ Länge eingeben” , um die Länge und Breite der Dokumente oder die gewünschte Scangröße für die Dokumente einzugeben. Diese Funktion ist nützlich, wenn Sie mehrere Dokumente derselben Größe haben oder wenn die Dokumente mit derselben Scangröße gescannt werden sollen.
  • Seite 59 Kurz-Betriebsanleitung Hinweis: Wenn innerhalb der angegebenen Zeitbeschränkung ein Dokument in den Scanner eingelegt wird, beginnt der Scan-Vorgang automatisch. Falls Ihr Scanner über eine Flachbett-Option verfügt, und das Papier nach Ablauf der Zeitbeschränkung auf das Flachbett aufgelegt wird, müssen Sie in der TWAIN-Bedienoberfläche auf die Schaltfläche „Scannen“...

  • Seite 60: Mehrseiteneinzug-Erkennung

    Mehrseiteneinzug-Erkennung Bei der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn beim Einzelblatteinzug mehrere Seiten überlappend in den Scanner eingezogen werden. Der Mehrseiteneinzug tritt gehäuft bei geklammerten Dokumenten, Kleberesten auf Seiten oder durch elektrostatische Ladung im Papier auf. Hinweis: Die Verfügbarkeit dieser Option hängt vom Scannertyp ab.
  • Seite 61 Kurz-Betriebsanleitung Überlängenerkennung Bei der Überlängenerkennung können Sie die Länge der Dokumente vorgeben. Dieser Wert gibt die Länge an, die über den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe des Dokuments bei Veränderung des Werts angezeigt. Der Wert 0 steht für keine Überlängenerkennung. Die Funktion Überlängenerkennung ist dann zu empfehlen, wenn Sie Dokumente derselben Größe mit dem automatischen Seiteneinzug scannen.
  • Seite 62 Nach Position: Wenn zum ersten Mal ein Mehrfacheinzug erkannt wird, speichert der Scanner die Position des an das Dokument angehefteten Fotos oder Etiketts. Wenn Sie das nächste Mal einen Scanvorgang ausführen, wird das Muster des Mehrfacheinzuges umgangen. Nach Länge (Papier/Objekt)+Position: Wenn zum ersten Mal ein Mehrfacheinzug erkannt wird, speichert der Scanner die Länge des Dokumentes, sowie die Länge und Position des an das Dokument angehefteten Objektes (Foto...
  • Seite 63 Kurz-Betriebsanleitung Erkennungsbereich Diese Option ermöglicht die Einstellung des Erkennungsbereichs für Doppeleinzug. Um einen Erkennungsbereich für Doppeleinzug zu definieren Im Intelligenten Modus die Option Deaktivieren auswählen. Der Erkennungsbereich wird aktiviert. Die Option Innerhalb oder die Option Außerhalb auswählen. Der Erkennungsbereich wird hervorgehoben. Mauszeiger an den oberen oder unteren Rand des Erkennungsbereichs ziehen, um den Bereich im Anzeigefenster zu definieren.
  • Seite 64 Erkennungsbereich: Außerhalb, Rechteckig, Oben: 3”, Unten: 7” Ultrasonic Erkennung Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der Papierdicke zwischen den Dokumenten, überlappende. Bei der Erkennung des Mehrseiteneinzugs sind drei Optionen verfügbar. Stop Scanning after Multi-Feed (Scan bei Mehrfacheinzug stoppen) Wenn Sie diese Option wählen, wird bei Erkennung eines Mehrfacheinzugs der Papiereinzug gestoppt, und auf dem Bildschirm erscheint die folgende Meldung.
  • Seite 65 Kurz-Betriebsanleitung Alarmton bei Mehrfacheinzug Wenn eine WAVE-Datei hinzugefügt wird, ertönt bei Erkennung eines Mehrfacheinzugs ein Alarmton. Die Warnmeldung wird nicht angezeigt. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) gewählt wird, stoppt der Scanner den Papiereinzug. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) nicht gewählt wird, fährt der Scanner bis zum Ende des Dokuments fort.
  • Seite 66 Freigabe des Multifeed-Papiers: Auto Falls Auto gewählt ist, wird der Scanner automatisch den Transport des Multifeed-Papiers freigeben, sobald Multifeed erkannt und der Scanvorgang gestoppt wurde. Hinzufügen eines Tonsignals: 1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen erscheint.

  • Seite 67: Die Schaltfläche "Vorschau

    Kurz-Betriebsanleitung Die Schaltfläche "Vorschau" Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich vor dem endgültigen Scan eine Vorschau (einen Scan mit geringer Auflösung) davon ansehen. Anhand dieses Vorschaubilds können Sie den Scanbereich genau festlegen. Diesen können Sie entweder aus dem Listenfeld “Scan Area” (Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den Cursor auf das Anzeigefenster setzen und ihn diagonal darüber ziehen.

  • Seite 68: Die Registerkarte "Optionen

    Die Registerkarte "Optionen" Auf der Registerkarte "Optionen" können Sie die folgenden zusätzlichen Einstellungen für die Bildverarbeitung vornehmen. Das Dialogfeld "Optionen" 4-50...
  • Seite 69 Kurz-Betriebsanleitung Seitenausrichtung Mit dieser Funktion haben Sie die Möglichkeit die Ausrichtung doppelseitiger Vorlagen festzulegen. Wenn Sie die Option “Umklappen” wählen, wird das Bild auf der Rückseite um 180° gedreht. Diese Funktion wird für doppelseitig im Hochkantformat bedruckte Vorlagen (höher als breit) verwendet, die aber im Querformat in den Scanner eingeführt werden (breiter als hoch) und umgekehrt.
  • Seite 70 Bild drehen Wählen Sie aus der Drop-down-Liste den Drehwinkel aus, um den das gescannte Bild gedreht werden soll. Auswahlmöglichkeiten: Keine, 90° (im Uhrzeigersinn), 90° (entgegen dem Uhrzeigersinn), 180°, Automatisch ausrichten. Original 90° (im Uhrzeigersinn) 180° 90° (entgegen Uhrzeigersinn Automatisch Wenn Automatisch ausrichten ausrichten ausgewählt ist, können Bilder je nach Bildinhalt richtig ausgerichtet werden.
  • Seite 71 Kurz-Betriebsanleitung Leere Seite Markieren Sie diese Option, wenn Sie entfernen die leere Seite entfernen möchten, und verschieben Sie den Regler nach links oder rechts auf die gewünschte Schwelle. Rand Markieren Sie die Option Weiß oder Schwarz, füllen wenn Sie um das gescannte Bild herum einen weißen oder schwarzen Rand hinzufügen möchten.
  • Seite 72 Entstörung (Despeckle) Hin und wieder können kleine Punkte oder Flecken im Hintergrund eines gescannten Bilds erscheinen. Durch das Entstören entsteht ein saubereres Bild für die OCR- Verarbeitung (Optical Character Recognition) und die Datei wird kleiner. Definieren Sie die Bildstörungen, die entfernt werden sollen, anhand ihrer Störungszahl (Größe) und ihres Störungsradius (Bereich).
  • Seite 73 Kurz-Betriebsanleitung Vor dem Entstören (Störungszahl:0, Störungsradius:1) Nach dem Entstören (Störungszahl:22, Störungsradius:10) Hinweis: • Diese Funktion ist derzeit nur für Schwarzweißdokumente verfügbar. • Um mit der angegebenen Geschwindigkeit zu scannen, wird empfohlen, den Störungsradius auf 10 Pixel einzustellen. 4-55...
  • Seite 74 Bild- Markieren Sie die Option Spiegeln, wenn Sie einstell- die rechte und linke Seite des Bilds optionen vertauschen, also spiegeln, möchten. Original Gespiegeltes Bild 4-56...
  • Seite 75 Kurz-Betriebsanleitung Hintergrund Mit dieser Option legen Sie den Hintergrund Ihres Scans fest. Auswahlmöglichkeiten: Weißer Hintergrund, Schwarzer Hintergrund. Hinweis: Bei Scannern mit automatischem Dokumenteinzug kann diese Option derzeit nur im „Auto-Zuschnitt“-Modus ausgewählt werden. Bei Flachbettscannern steht diese Option sowohl bei „Auto-Zuschnitt“ als auch bei „Transport-fixiert“...

  • Seite 76: Die Registerkarte "Einstellungen

    Die Registerkarte "Einstellungen" In der Registerkarte "Einstellungen" können Sie die folgenden Einstellungen festlegen: Das Dialogfeld "Einstellungen" 4-58...
  • Seite 77 Kurz-Betriebsanleitung Modus: Nein, Seitenzahl, Speichergröße Cache Diese Option erlaubt die Zuordnung eines bestimmten Anteils des verfügbaren RAM- Speichers, um Bilddaten zu verarbeiten. Indem eine kleinere Speichergröße festgelegt wird, kann Speicherplatz für andere Anwendungen freigegeben werden. Wenn Sie eine größere Speichergröße festlegen, haben Sie mehr Speicher für die Verarbeitung von Bilddaten zur Verfügung, insbesondere wenn mehrere größere Dokumente...
  • Seite 78 Scanvorgang Markieren Sie diese Option, um während anzeigen des Scanvorgangs die Fortschrittsleiste anzuzeigen. Warnmeldun Markieren Sie diese Option, um g anzeigen Warnmeldungen wie “ADF-Pad-Zähler überschreitet 50.000 Scans (die Anzahl hängt vom Scannertyp ab). Setzen Sie das ADF-Pad zurück und setzen Sie den ADF-Zähler zurück”...

  • Seite 79: Registerkarte Imprinter

    Kurz-Betriebsanleitung 4.10 Registerkarte Imprinter Die Registerkarte Imprinter erlaubt das Eindrucken von alphanumerischen Zeichen, Datum, Uhrzeit und benutzerdefinierten Mitteilungen auf dem gescannten Bild, wenn digitaler Imprinter ausgewählt ist bzw. auf der Rückseite des Dokuments, wenn externer Imprinter ausgewählt ist. Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn ein externer Imprinter installiert ist, wählen Sie Externer Imprinter.
  • Seite 80 Datum/Uhrzeit Legen Sie fest, ob Datum und Uhrzeit in der Druckzeichenfolge enthalten sein sollen. Format: JJJJMMTTSSMM Beispiel, 20090402170645-Test0001 gibt das Jahr, den Monat, den Tag, die Stunde, die Sekunden, den benutzerdefinierten Text und den Zähler an. Eigene Schriftart Hier wählen Sie die gewünschte Schriftart aus.
  • Seite 81 Kurz-Betriebsanleitung Textausrichtun Zur Auswahl der Textausrichtung. Auswahlmöglichkeiten: Normal, Gedreht, Vertikal, Vertikal gedreht, 90 ° rechts, 90 ° links Normal Gedreht Vertikal Vertikal gedreht 90 ° links 90 ° rechts Wenn Sie Textstempel in gescannte Bilder integrieren, werden normale und gedrehte Texte wie folgt angezeigt: Gedreht Normal 4-63...
  • Seite 82 Druckposition Zur Auswahl der Position, an der Ihr Text platziert wird. Durch Bewegen des Schiebers nach rechts erhöhen Sie den Wert, beim Verschieben nach links vermindert sich der Wert. Bereich: 0 – 355 mm. Standard: 0 mm Der Wert bezeichnet den Abstand vom Fuß...

  • Seite 83: Die Registerkarte "Informationen

    Kurz-Betriebsanleitung 4.11 Die Registerkarte "Informationen" In der Registerkarte "Informationen" werden die folgenden System- und Scannerinformationen angezeigt. Das Dialogfeld "Informationen" Die Taste "Bericht": Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen report.txt (C:\AVxxx) erzeugt.
  • Seite 84 Die Taste "Pad-Zähler zurücksetzen"」： Wenn Sie ca. 50.000 Seiten (die Anzahl hängt vom Scannertyp ab) durch den Einzelblatteinzug (ADF) gescannt haben, ist das ADF-Pad mit großer Wahrscheinlichkeit abgenutzt, was zu Problemen bei der Dokumentenzuführung führen kann. In diesem Fall sollten Sie das ADF-Pad durch ein neues ersetzen.

  • Seite 85: Umgang Mit Der Isis-Schnittstelle

    Kurz-Betriebsanleitung 5. Umgang mit der ISIS- Schnittstelle Der ISIS-Treiber-Betrieb entspricht dem von TWAIN. Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge kurz erläutert: Modus: Wahl eines Scanmodus, inklusive S/W, grau, Farboptionen. Farbmischung: 5 Halbtonlevel verfügbar, kann deaktiviert werden. Auflösung: Wahl der gewünschten Auflösung. Papergröße: Wahl der gewünschten Papiergröße.

  • Seite 86: Verwenden Der Tasten

    Kurz-Betriebsanleitung 6. Verwenden der Tasten Auf den folgenden Abbildungen sehen Sie die drei Bedientasten und das Funktionsanzeigefenster des Scanners. Taste Scan (Scannen) Taste Select Funktionsanzeigefe Taste Cancel (Abbrechen) nster Installieren des Button Managers Wenn Sie die Tasten des Scanners benutzen möchten, müssen Sie den Button Manager installieren.

  • Seite 87: Vor Dem Scannen Die Tastenkonfiguration Prüfen

    Der Button Manager bietet Ihnen eine einfache Möglichkeit, Ihre Dokumente zu scannen und dann die gescannten Dokumente mit den gewünschten Softwareanwendungen zu verknüpfen. Dazu müssen Sie lediglich eine Taste des Scanners drücken. Vor dem Scannen sollten Sie jedoch die Tastenkonfigurationen prüfen, damit das richtige Dateiformat und die gewünschte Zielanwendung gewählt werden.
  • Seite 88 Kurz-Betriebsanleitung Im Tastenfeld werden die ersten fünf Scantasten angezeigt. Klicken Sie mit der rechten Maustaste auf die Taste (Funktion), die Sie prüfen möchten. Das Fenster "Tasteneigenschaften" wird angezeigt. Zum Wählen der Optionen oder Einstellung Tasten- anklicken nummer und - name Scan- einstellun- gen der gewählten...

  • Seite 89: Mit Einem Tastendruck Scannen

    Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie auf der LED-Anzeige, ob die richtigen Scaneinstellungen und das gewünschte Programm festgelegt sind.

  • Seite 90: Scannen Und Speichern Ihrer Bilder Auf Einem Usb-Flashlaufwerk

    Kurz-Betriebsanleitung 7. Scannen und Speichern Ihrer Bilder auf einem USB- Flashlaufwerk Nach dem Anschluss eines USB-Flashlaufwerks an den entsprechenden Port an der Rückseite des Scanners können Sie mit diesem Produkt direkt einen Scanvorgang starten und die eingescannten Bilder auf einem USB-Flashlaufwerk speichern ohne dafür einen Computer zu verwenden.

  • Seite 91: Start Eines Direktscans

    Start eines Direktscans Stellen Sie sicher, dass der Scanner eingeschaltet und ein USB-Flashlaufwerk angeschlossen ist. Das LCD-Display des Scanners zeigt “Select mode” (Modus auswählen) wie unten gezeigt an. Die Auswahl umfasst PC, Netzwerk und USB-Festplatte. Select mode Drücken Sie mehrmals auf die Pfeil-Taste bis “USB disk” (USB-Festplatte) angezeigt wird.
  • Seite 92 Kurz-Betriebsanleitung Das LCD-Display zeigt die “Simplex/Duplex” Option. Simplex/Duplex Simplex Wenn Sie die Vorder- und Rückseite des Dokuments über die automatische Dokumentenzuführung scannen möchten, drücken Sie mehrmals auf die Pfeil-Taste bis “Duplex” angezeigt wird. (Wenn Sie nur eine Seite des Dokuments über die Glasfläche scannen möchten, wählen Sie “Simplex”.) Drücken Sie auf die Enter-Taste, um Ihre Auswahl zu bestätigen.
  • Seite 93 Hinweis： Wenn “Document mode” (Dokumentenmodus) ausgewählt wird, wird ein Hauptordner mit dem Unterordner “DCIM\DOC” auf dem USB-Flashlaufwerk erstellt. Bis zu 9.999 PDF Dateien können in einem Ordner gespeichert werden. Jede PDF Datei wird mit dem Präfix “DOC” gefolgt von einer vierstelligen Seriennummer benannt.

  • Seite 94: Anzeige Der Menübefehle

    Kurz-Betriebsanleitung Anzeige der Menübefehle Bitte lesen Sie die vollständigen Menübefehle im Modus “USB- Festplatte”: Wenn “USB-Festplatte” und “Einstellung” hintereinander ausgewählt werden: Select mode USB disk Network Select profile *Document Photo Color /Gray Setting *Color ADF size Back Gray *Letter Zurück Document mode Legal...
  • Seite 95 Modus auswählen USB-Festplatte Netzwerk Profil auswählen *Dokument Foto Farbe /Grau Einstellung *Farbe Zurück Grau ADF Größe Zurück *Letter Dokumentenm odus Legal Größe Einstellungsmenü *Farbe/Grau Zurück auswählen *Dokumentenmodus Größe *ADF Größe Fotomodus Flachbettgröße Zurück Flachbettgr Zurück Fotomodus öße *Letter Größe Größe auswählen auswählen Zurück...
  • Seite 96 Kurz-Betriebsanleitung Wenn “USB-Festplatte” und “Dokument” hintereinander ausgewählt werden: Select mode USB disk Network Select profile Simplex/Duplex Ready to scan *Document Simplex Back Photo Duplex Exit Setting Back Back Modus auswählen USB-Festplatte Netzwerk Profil auswählen Simplex/Duplex Bereit zum *Dokument Simplex Scannen Foto Duplex Zurück...

  • Seite 97: Wenn "Usb-Festplatte" Und "Foto" Hintereinander Ausgewählt Werden

    Wenn “USB-Festplatte” und “Foto” hintereinander ausgewählt werden: Select mode USB disk Network Select profile Ready to scan *Document Back Photo Exit Setting Back Modus auswählen USB-Festplatte Netzwerk Profil auswählen Bereit zum Scannen *Dokument Zurück Foto Beenden Einstellung Zurück Zurück: Zum vorherigen Menü zurückkehren. Beenden: Zum Startmenü...

  • Seite 98: Ändern Der Scangröße

    Kurz-Betriebsanleitung Ändern der Scangröße Wenn Sie die Scaneinstellungen wie z.B. die Fotogröße auf 5”x7”ändern möchten, folgen Sie bitte diesen Schritten. Stellen Sie sicher, dass der Scanner eingeschaltet und ein USB-Flashlaufwerk angeschlossen ist. Das LCD-Display des Scanners zeigt “Select mode” (Modus auswählen) wie unten gezeigt an. Die Auswahl umfasst PC, Netzwerk und USB-Festplatte.
  • Seite 99 Drücken Sie mehrmals auf die Pfeil-Taste bis “Photo mode” (Fotomodus) angezeigt wird. Select profile Photo mode Drücken Sie auf die Enter-Taste, um Ihre Auswahl zu bestätigen. Das LCD-Display zeigt die “Select size” (Größe auswählen) Option. Photo mode Select size Drücken Sie auf die Enter-Taste, um Ihre Auswahl zu bestätigen.
  • Seite 100 Kurz-Betriebsanleitung 13. Drücken Sie die Enter-Taste, um zum vorherigen Menüpunkt zurückzukehren. Das LCD-Display zeigt die vorherige Option an. Photo mode Select size 14. Drücken Sie mehrmals auf die Pfeil-Taste bis das LCD- Display die “Zurück” Option anzeigt. Photo mode Back 15.
  • Seite 101 19. Das LCD-Display zeigt “Ready to scan” (Bereit zum Scannen). Legen Sie das Dokument in den Scanner. Ready to scan Back 20. Drücken Sie auf die Scan-Taste am Scanner. 21. Der Scanner wird mit dem Scanvorgang beginnen und das eingescannte Bild auf dem USB-Flashlaufwerk gespeichert werden.

  • Seite 102: Pflege Und Wartung

    Kurz-Betriebsanleitung 8. Pflege und Wartung Säubern der Glas Die Reinigungsschritte: Tränken Sie ein Wattestäbchen in Isopropylalkohol (95%). Öffnen Sie den ADF und den Dokumentendeckel, wie gezeigt. Wischen Sie das Glas des Flachbettbereichs und des ADF-Bereichs durch seitliche Bewegungen mit dem Wattestäbchen ab. Schließen Sie den ADF und den Dokumentendeckel.

  • Seite 103: Säubern Des Automatischen Dokumenteinzugs (Adf)

    SÄubern deS Automatischen Dokumenteinzugs (ADF) Es kann vorkommen, dass Teile des Scanners durch Tintenreste, Tonerpartikeln oder Papierstaub verschmutzt werden. Deshalb ist ein gelegentliches Säubern ist angebracht, besonders in den folgenden Fällen: 1. Es treten Unregelmäßigkeiten beim Dokumenteneinzug auf. 2. Es werden mehrere Dokumente gleichzeitig eingezogen. Reinigungsschritte 1.
  • Seite 104 Kurz-Betriebsanleitung...

  • Seite 106: Ersetzen Des Unterlegblocks Für Den Papiereinzug

    Kurz-Betriebsanleitung 8.3 Ersetzen des Unterlegblocks für den Papiereinzug Nach ungefähr 30,000 Seiten kann es vorkommen, daß die Feder des Unterlegblocks im Papiereinzug versagt und es zu Problemen beim Papiervorschub kommt. In diesem Fall sollten Sie den Unterlegblock durch einen neuen ersetzen. Wenden Sie sich zum Bestellen des Moduls an den Händler, und folgen Sie dann den nachstehenden Anweisungen: Disassembling Procedure...

  • Seite 107: Austausch Der Adf Zufuhrrolle

    Austausch der Auflageflächen Nehmen Sie das neue Modul aus der Verpackung. Fassen Sie das Modul vorsichtig mit zwei Fingern an. Drücken Sie vorsichtig an, bis das Modul einschnappt. Austausch der ADF Zufuhrrolle Nach dem Scannen von ca. 200.000 Seiten durch die automatische Dokumentenzuführung (ADF), kann die Zufuhrrolle so abgenutzt sein, dass Probleme bei der Dokumentenzuführung auftreten.
  • Seite 108 Kurz-Betriebsanleitung Bewegen Sie die Zufuhrrolle leicht nach vorn, um sie herauszulösen.
  • Seite 109 Einsetzen der Zufuhrrolle Um die ADF-Zufuhrrolle einzusetzen, führen Sie die folgenden Schritte aus. 1. Fügen Sie die beiden Enden der ADF Zufuhrrolle in die Schlitze ein. 2. Drücken Sie die Verriegelung nach unten. Bei richtiger Installation entsteht ein Klickgeräusch.

  • Seite 110: Fehlerbehebung

    Kurz-Betriebsanleitung 9. Fehlerbehebung Treten beim Betrieb des Scanners Probleme auf, prüfen Sie ihn anhand folgender Hinweise zur Fehlerbehebung. Entfernung des abnormalen liniierten Bildes Wenn das gescannte Bild mit abnormalen Linien versehen ist, reinigen Sie mit einem sauberen fettfreien Tuch den weißen Bereich auf dem Glas - wie unten abgebildet.

  • Seite 111: Papierstau Im Adf

    Papierstau im ADF Gehen Sie bei einem Papierstau folgendermaßen vor: Der ADF-Deckel entriegelt sich. Klappen Sie den ADF-Deckel in Pfeilrichtung B ganz auf. Ziehen Sie das Papier vorsichtig aus dem ADF-Gerät heraus.

  • Seite 112: Fragen Und Antworten

    Kurz-Betriebsanleitung 9.3 Fragen und Antworten Frage: Was muß ich bei einem Papierstau tun? Antwort 1) Vorderklappe öffnen. 2) Papier sorgfältig entfernen. 3) Vorderklappe schließen. Frage: Mehrere Blätter auf einmal werden eingezogen. Antwort 1) Vorderklappe öffnen. 2) Übrige Blätter entfernen. 3) Vorderklappe schließen. 4) Papierkanten glätten.

  • Seite 113: Technischer Service

    Funktion auszuführen. Dazu muss die optische Auflösung unterhalb von 600 dpi ausgewählt werden, um eine Fehlermeldung zu verhindern. 9.4 Technischer Service Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: * Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts);...
  • Seite 114 Kurz-Betriebsanleitung USA und Kanada Avision Labs, Inc. 6815 Mowry Ave., Newark CA 94560, USA Telefon: +1 (510) 739-2369 FAX: +1 (510) 739-6060 E-MAIL: support@avision-labs.com http://www.avision.com China und Umgebung Hongcai Technology Limited 7A,No.1010, Kaixuan Road, Shanghai 200052 P.R.C. Telefon :+86-21-62816680 FAX :+86-21-62818856 E-MAIL : sales@avision.net.cn...

  • Seite 115: Technische Daten

    Kurz-Betriebsanleitung 10. Technische Daten Technische Änderungen vorbehalten. Model # DF-1015S(Duplex scanner) DF-1004S(Simplex scanner) Scannertyp Flachbett Desktop Color Scanner Scanmodus S&W Grau Farbe Optische Auflösung bis zu 600 dpi Lichtquelle ADF- 50 Seiten (20lb) Aufnahmekapazität Papiergewicht (ADF) 16~28 lbs (60~105 g/m Max.

  • Seite 116: Index

    Kurz-Betriebsanleitung Index Störungszahl (Noise Number), Störungsradius Ａ (Noise Radius), 4-50 Auflösung, 4-14 Ｆ Automatische 4-35 Ausrichtung, Farbanpassung, 4-17 automatischen Farbe, 4-6 Farberkennung Farbentfernung (Color Empfindlichkeit, 4-7 Dropout) Rot (Red), Grün (Green), Ｂ Blau (Blue), Benutzerdefiniert 4-48 Bild drehen, (CustoM), 4-25 Binarisierung Farbunterdrückung Dynamische Schwelle,...
  • Seite 117 Ｉ Ｒ Intelligenter Modus 4-49 Rand füllen, (Doppeleinzugskontrolle Roller-Zähler zurücksetzen, 4-62 Deaktivieren, Nach Länge Ｓ (Papier/Objekt), Nach Position, Nach Länge S&W, 4-6 (Papier/Objekt)+Posit 4-35 Scanbereich, ion, 4-39 Schriftattribute Normal, Unterstrichen, Ｊ Doppelt, Fett, 4-58 4-47 Seitenausrichtung, 4-22 JPEG, 4-52 Spiegeln, Standardeinstellungen, Ｋ...
