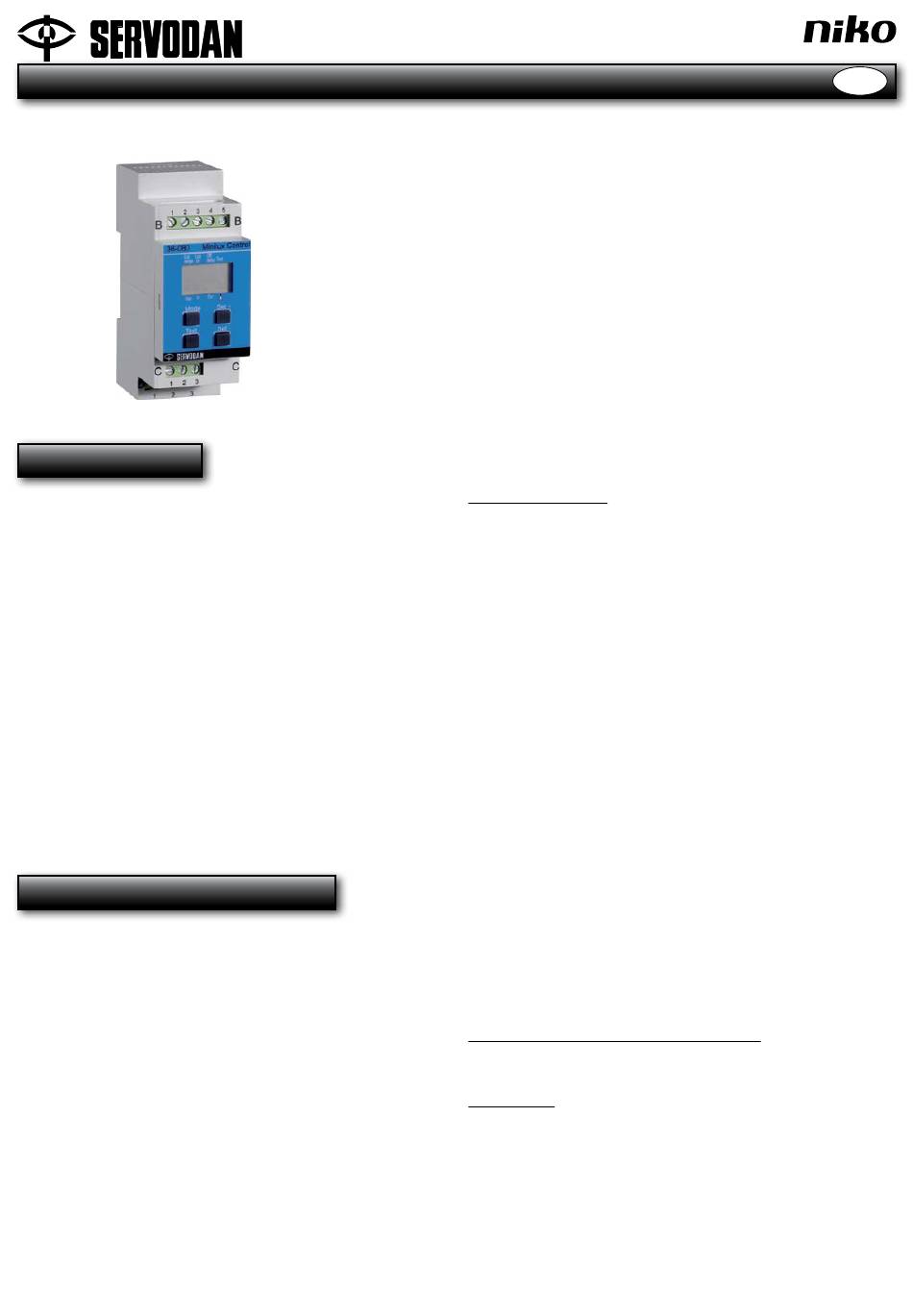

Minilux Control, 36-080
Bruksområde
Minilux 36-080 belysningskontroll er beregnet til montering i
tavle på DIN-skinne.
Til denne hører lyssensor 43-197 for innendørs lysstyring
eller lyssensor 43-198 for utendørs lysstyring, som måler det
aktuelle dagslysnivået, samt bevegelsessensor f.eks. 41-262
som registrerer tilstedeværelse.
I Minilux 36-080 er det mulig å velge mellom to grunnleggende
applikasjoner.
• Innendørsapplikasjon (fabrikkinnstilling)
• Utendørsapplikasjon
Områder hvor innendørsapplikasjonen med fordel kan brukes.
- Kantiner.
- Kontorer.
- Gangarealer
- Skumringsrelé
Områder hvor utendørsapplikasjonen med fordel kan brukes.
- P-plasser.
- Parkeringshus.
- Inngangspartier.
Funksjonsbeskrivelser
Automatisk inn-/utkobling via bevegelsessensor,
dagslysavhengig.
Det brukes ekstern lyssensor, lysnivå har
1. prioritet
Automatisk inn-/utkobling via bevegelsessensor, dagslys-
avhengig. Lyset tennes automatisk når bevegelsessensoren
registrerer aktivitet i dekningsområdet, og lysnivået er under
innstilt nivå (Lux on). Lyset slås av etter en forhåndsbestemt
periode når registrering av bevegelse i sensorens deknings-
område er opphørt eller lysnivået er over innstilt nivå. Fig. 1.
Ved bruk av flere bevegelsessensorer. Fig. 5.
Manuell funksjon:
Inn-/utkobling via trykk, dagslysavhengig
Manuell inn-/utkobling via svakstrømstrykk, og automatisk
utkobling via bevegelsessensor eller dagslys. Lyset kan tennes
via trykk når lysnivået er under innstilt nivå.
Lyset slukkes automatisk etter en forhåndsbestemt periode når
bevegelsessensor ikke registrerer aktivitet i dekningsområdet,
eller når lysnivået er over innstilt nivå.
Lyset kan alltid slukkes via trykk. Fig. 2.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Manuell funksjon:
Innkobling via trykk, uansett dagslysnivå
Automatisk inn-/utkobling via bevegelsessensor, dagslys-
avhengig. Lyset tennes automatisk når bevegelsessensoren
registrerer aktivitet i dekningsområdet og lysnivået er under
innstilt nivå. Lyset slukkes etter en forhåndsbestemt periode
når registrering av bevegelse i sensorens dekningsområde er
opphørt eller lysnivået er over innstilt nivå. Lyset kan alltid slås på
via trykk, uansett dagslysnivå. Fig. 3.
Manuell funksjon:
Utkobling via trykk (spareslukking).
Automatisk inn-/utkobling via bevegelsessensor, dagslys-
avhengig. Lyset tennes automatisk når bevegelsessensoren
registrerer aktivitet i dekningsområdet og lysnivået er under
innstilt nivå. Lyset slukkes etter en forhåndsbestemt periode
når registrering av bevegelse i sensorens dekningsområde er
opphørt eller lysnivået er over innstilt nivå.
Hvis lyset slukkes via trykk, vil bevegelsessensor være blokkert
for innkobling i 10 sekunder, og deretter kan bevegelsessensoren
igjen tenne lyset automatisk. Fig. 4.
Utendørsapplikasjon:
Automatisk inn-/utkobling via bevegelsessensor,
dagslysavhengig.
Intern lyssensor i bevegelsessensor brukes, lysnivå har 2.
prioritet
Automatisk inn-/utkobling via bevegelsessensor, dagslys-
avhengig. Lyset tennes automatisk når bevegelsessensor
registrerer aktivitet i dekningsområdet og lysnivået er under
innstilt nivå. Lyset slukkes etter en forhåndsbestemt periode
når registrering av bevegelse i sensorens dekningsområde er
opphørt. Fig. 6.
Automatisk inn-/utkobling via lyssensor (43-198).
Automatisk inn-/utkobling via lyssensor
(skumringsreléfunksjon).
Lyset slås automatisk på når det målte utvendige lysnivået er
under det innstilte nivået. Lyset slås automatisk av når det målte
utvendige lysnivået er over det innstilte nivået. Fig. 8.
Merk: Siden lux skal prioriteres først, må innendørs (In)
applikasjon velges i menyen. Fig. 11D.
Automatisk inn-/utkobling via bevegelsessensor.
Lyssensor brukes ikke.
Automatisk inn-/utkobling via bevegelsessensor. Lyset tennes
automatisk når bevegelsessensoren registrerer aktivitet i
dekningsområdet. Lyset slukkes etter en forhåndsbestemt
periode når registrering av bevegelse i sensorens
dekningsområde er opphørt. Fig. 7.
Manuelle funksjoner kan også brukes sammen med utendørs-
applikasjonen.
Felles for innendørs- og utendørsapplikasjon
Minilux Control 36-080 tenner lyset umiddelbart etter strømbrudd
i 1 minutt samt under oppstart.
Testfunksjon:
Aktiver testfunksjon ved å trykke på testknappen.
Belysningen slås på i 5 sekunder hver gang der registreres
aktivitet fra bevegelsessensor (gå-test).
Etter 5 minutter slås testfunksjonen automatisk av.
Indikering for aktivert testfunksjon. Fig. 13.
