Brugervejledning

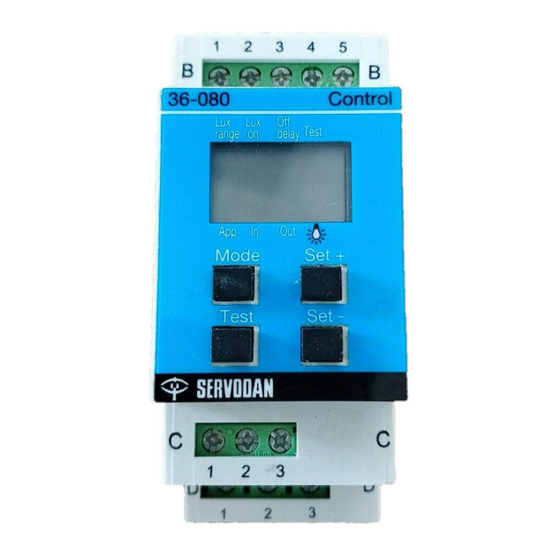

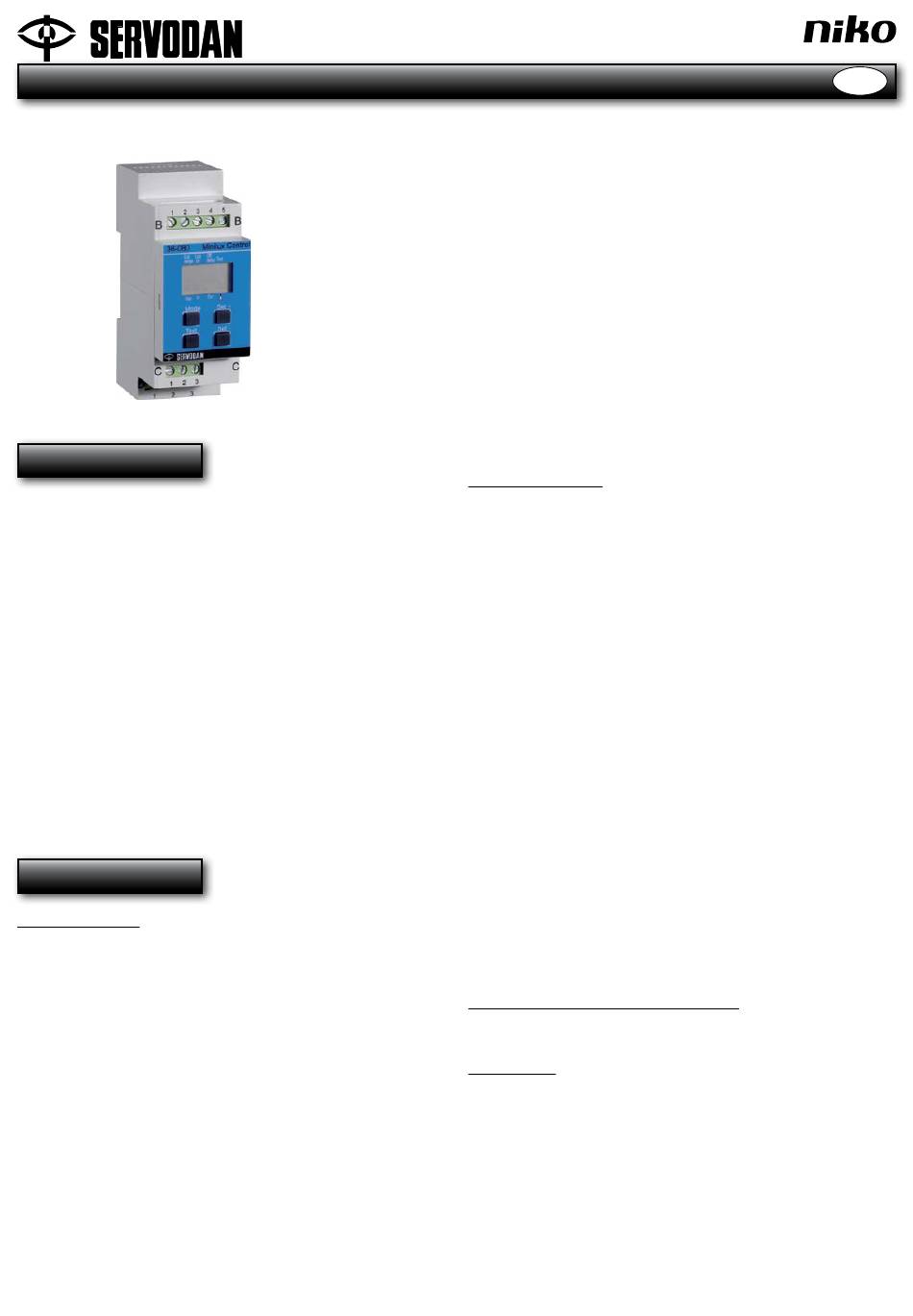

Minilux Control, 36-080
Anvendelse
Minilux 36-080 belysningscontrol er beregnet til montering i
tavle på DIN skinne. Hertil hører lyssensor 43-197 for indendørs
lysstyring eller lyssensor 43-198 for udendørs lysstyring, som
måler det aktuelle dagslysniveau, samt bevægelsessensor f.eks.
41-262, der detekterer tilstedeværelse.
I Minilux 36-080 er det muligt at vælge mellem to grundlæggende
applikationer:
• Indoor applikation (Factory setting)
• Outdoor applikation
Områder hvor Indoor applikation med fordel kan anvendes:
- Kantiner
- Kontorer
- Gangarealer
- Skumringsrelæ.
Områder hvor Outdoor applikation med fordel kan anvendes:
- P-pladser
- Parkeringshus
- Indgangspartier.
Funktion
Indoor applikation:
Automatisk tænd/sluk via bevægelsessensor -
dagslysafhængig.
Ekstern lyssensor anvendes, lysniveau har 1. prioritet
Automatisk tænd og sluk via bevægelsessensor dagslys-
afhængig. Lyset tænder automatisk, når bevægelsessensor
registrerer aktivitet i dækningsområdet, og lysniveauet er under
indstillet niveau (Lux on). Lyset slukker efter en forudbestemt
periode, når registrering af bevægelse i sensorens dæknings-
område er ophørt, eller lysniveauet er over indstillet niveau. Fig. 1.
Ved anvendelse af flere bevægelsessensorer. Fig. 5.
Manuel funktion:
Tænd/sluk via tryk - dagslysafhængig.
Manuel tænd og sluk via svagstrømstryk, og automatisk sluk via
bevægelsessensor eller dagslys. Lyset kan tændes via tryk, når
lysniveauet er under indstillet niveau.
Lyset slukker automatisk efter en forudbestemt periode, når
bevægelsessensor ikke registrerer aktivitet i dækningsområdet,
eller når lysniveauet er over indstillet niveau.
Lyset kan altid slukkes via tryk. Fig. 2.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Manuel funktion:
Tænd via tryk - uanset dagslysniveau.
Automatisk tænd og sluk via bevægelsessensor dagslys-
afhængig. Lyset tænder automatisk når bevægelsessensor
registrerer aktivitet i dækningsområdet, og lysniveauet er under
indstillet niveau. Lyset slukker efter en forudbestemt periode,
når registrering af bevægelse i sensorens dækningsområde er
ophørt, eller lysniveauet er over indstillet niveau.
Lyset kan altid tændes via tryk uanset dagslysniveau. Fig. 3.
Manuel funktion:
Sluk via tryk (sparesluk).
Automatisk tænd og sluk via bevægelsessensor dagslys-
afhængig. Lyset tænder automatisk når bevægelsessensor
registrerer aktivitet i dækningsområdet, og lysniveauet er under
indstillet niveau. Lyset slukker efter en forudbestemt periode,
når registrering af bevægelse i sensorens dækningsområde er
ophørt, eller lysniveauet er over indstillet niveau.
Slukkes lyset via tryk, vil bevægelsessensor være blokeret for
tænd i 10 sek., hvorefter bevægelsessensor igen kan tænde lyset
automatisk. Fig. 4.
Outdoor applikation:
Automatisk tænd/sluk via bevægelsessensor -
dagslysafhængig.
Intern lyssensor i bevægelsessensor anvendes, lysniveau har
2. prioritet.
Automatisk tænd og sluk via bevægelsessensor dagslys-
afhængig. Lyset tænder automatisk når bevægelsessensor
registrerer aktivitet i dækningsområdet, og lysniveauet er under
indstillet niveau. Lyset slukker efter en forudbestemt periode,
når registrering af bevægelse i sensorens dækningsområde er
ophørt. Fig. 6.
Automatisk tænd/sluk via lyssensor (43-198).
Automatisk tænd/sluk via lyssensor (skumringrelæ funktion).
Lyset tænder automatisk, når det udvendige målte lysniveau er
under det indstillede niveau. Lyset slukker automatisk, når det
udvendige målte lysniveau er over det indstillede niveau. Fig. 8.
Bemærk: Da lux skal have første prioritet skal indoor (In)
applikation vælges i menuen. Fig. 11D.
Automatisk tænd/sluk via bevægelsessensor.
Lyssensor anvendes ikke.
Automatisk tænd og sluk via bevægelsessensor. Lyset tænder
automatisk når bevægelsessensor registrerer aktivitet i
dækningsområdet. Lyset slukker efter en forudbestemt periode,
når registrering af bevægelse i sensorens dækningsområde er
ophørt. Fig. 7.
Manuelle funktioner kan også anvendes sammen med Outdoor
applikation.
Fælles for Indoor og Outdoor applikation:
Minilux Control 36-080 tænder lyset umiddelbart efter et
strømsvigt i 1 minut, samt under opstart.
Test funktion:
Aktivere test funktion ved at trykke på test knappen.
Belysningen tændes i 5 sekunder hver gang der registreres
aktivitet fra bevægelsessensor (Gå-test).
Efter 5 min. slukker test funktionen automatisk.
Indikering for aktiveret test funktion. Fig. 13.
36Y080_03_R12_150310CWH
DK
1(23)
