Inhalt Einführung Handbücher ................................ 7 Warenzeichen..............................8 Hersteller ................................8 Sicherheitsinformationen ..........................8 In diesem Handbuch verwendete Symbole ....................... 9 In diesem Handbuch verwendete Abkürzungen ..................... 10 Pfeilsymbole in diesem Handbuch ........................11 Beispielbildschirmbilder in diesem Handbuch....................11 Hinweis ................................11 Scanner-Überblick Hauptleistungsmerkmale ..........................
Seite 3
Inhalt Tasteneinstellungen..............................39 Bedienvorgänge am Scanner ............................41 Einlegen von Dokumenten Einlegen von Dokumenten..........................43 Vorbereitung (beim Einlegen mehrerer Dokumente)....................43 Einlegen von Dokumenten............................45 Dokumente für das Scannen ..........................49 Papiergröße .................................. 49 Dokumenttyp ................................49 Dokumentstärke (Papiergewicht) ..........................49 Dokumente, die möglicherweise nicht erfolgreich gescannt werden................
Seite 4
Inhalt Reinigungsbereiche und -zyklen ........................86 Reinigen des Äußeren des Scanners ........................ 87 Reinigen der Innenseite des Scanners (ADF) mit Reinigungspapier.............. 88 Reinigen der Innenseite des Scanners (ADF) mit einem Tuch................ 90 Reinigen des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts............94 Verbrauchsmaterialien ersetzen Verbrauchsmaterialien und Ersetzungszyklen ....................95 Austauschen der Papierseparations-Einheit ....................
Seite 5
Inhalt Die Qualität eines gescannten Bildes mit einem Bild oder Foto ist schlecht..............123 Die Qualität gescannter Texte und Linien ist unzureichend..................124 Bilder erscheinen unscharf oder verzerrt ........................125 Vertikale Streifen erscheinen auf den Bildern ......................127 Es werden häufig sich überlappende Dokument in den Scanner eingezogen.............. 128 Dokumente werden häufig nicht automatisch in den ADF eingezogen ...............
Seite 6
Inhalt Einstellungen für das Scannen ........................172 Anpassen der Startposition des Scans [Offseteinstellung/Vertikale Vergrößerungskorrektur] ........172 Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (U-förmig)] ....175 Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (Rückführ)] ....177 Konfigurieren der Scaneinstellung zum Ausschließen festgelegter Farben beim Scannen [Blindfarbe] ......
Einführung Vielen Dank für den Kauf dieses Produkts. Handbücher Folgende Handbücher sind im Lieferumfang enthalten. Lesen Sie diese bitte, um eine korrekt Bedienung der einzelnen Funktionen zu gewährleisten. Handbuch Beschreibung Sicherheitshinweise (Papier, PDF) Dieses Handbuch enthält wichtige Informationen für eine sichere Benutzung dieses Produkts.
Einführung In diesem Handbuch verwendete Symbole Die folgenden Symbole werden in diesem Handbuch verwendet, um mögliche Verletzungen des Benutzers oder umstehender Personen, bzw. Schäden am Gerät oder Eigentum des Benutzers zu vermeiden. Warnsymbole bestehen aus einem Symbol zur Anzeige der Dringlichkeit und einer Erläuterung. Die Symbole und Ihre Bedeutungen lauten wie folgt: Dieses Symbol weist den Benutzer darauf hin, dass eine nicht ordnungsgemäße WARNUNG...
Einführung In diesem Handbuch verwendete Abkürzungen Die folgenden Abkürzungen werden in diesem Handbuch verwendet. Name Bezeichnung Windows Server 2008 (*1) ™ Windows Server 2008 Standard (32-Bit/64-Bit) ™ Windows Server 2008 R2 Standard (64-Bit) Windows 7 (*1) ® Windows 7 Home Premium (32-Bit/64-Bit) ®...
Einführung Pfeilsymbole in diesem Handbuch Rechtspfeile (→) werden zur Trennung von Symbolen oder Menüoptionen verwendet, die nacheinander ausgewählt werden sollen. Beispiel:Klicken Sie auf das [Start]-Menü → [Systemsteuerung]. Beispielbildschirmbilder in diesem Handbuch Bildschirmbilder von Microsoftprodukten werden mit Genehmigung der Microsoft Corporation abgedruckt. Die in diesem Handbuch abgebildeten Bildschirmbilder können im Sinne der Produktverbesserung ohne vorherige Ankündigung überarbeitet werden.

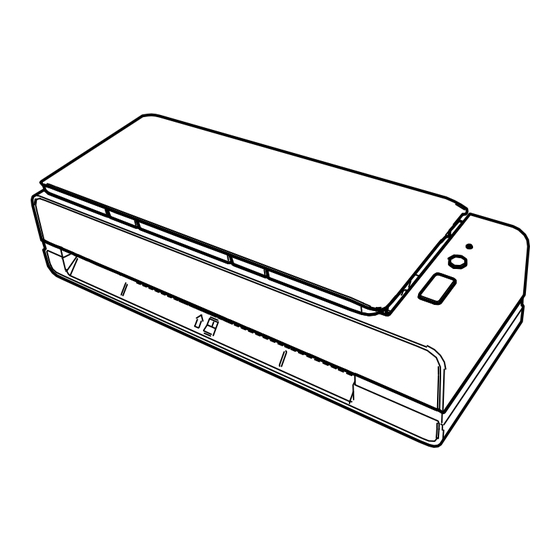

Scanner-Überblick Dieser Abschnitt erläutert die Hauptfunktionen dieses Produkts, die Namen der Teile und ihre Funktionen. Hauptleistungsmerkmale Der Scanner verfügt über folgende Leistungsmerkmale: ● Kompakte Größe Dieser Scanner lässt sich an Orten aufstellen, die nur halb so groß wie ein A4-Dokument sind. Daher ist dieser Scanner für ein eingeschränktes Platzangebot geeignet, wie zum Beispiel an einer Rezeption oder in Thesenbereichen.
Seite 13
Scanner-Überblick Sie können eine Broschüre, wie einen Pass, ohne Anpassungen scannen. Das optionale Trägerblatt/Foto- Trägerblatt/Broschüren-Trägerblatt ist praktisch, um Dokumente zu schützen. ● U-förmige Scans...
Seite 14
Scanner-Überblick Legen Sie Dokumente in den ADF-Papierschacht (Einzug) ein und führen Sie einen Scan aus. Die gescannten Dokumente werden in das Ausgabefach ausgeworfen. Das Ausgabefach öffnet und schließt sich automatisch.
Seite 15
Scanner-Überblick ● Der Schräglauf eines Dokuments, das in den Scanner eingelegt wurde, wird automatisch korrigiert. Dieser Scanner ist mit einer Funktion ausgestattet, die automatisch die eingelegten Dokumente, die schräg im ADF-Papierschacht (Einzug) liegen, nacheinander korrigiert, sodass die Dokumente ordnungsgemäß eingezogen werden können.
Seite 16
Scanner-Überblick ● Erzielt eine Scangeschwindigkeit von 40 ppm/80 ipm (*1) Bis zu 20 Dokumentblätter (*2) können in den ADF-Papierschacht (Einzug) eingelegt und fortlaufend gescannt werden. ● Verbesserte Effizienz für die Scan vorbereitende Arbeit. Mit diesem Scanner kann das "Scannen gemischter Stapel" ausgeführt werden, wodurch Dokumente mit unterschiedlichen Größen und Papierstärken gleichzeitig gescannt werden können.
Scanner-Überblick Bauteile und Funktionen Dieser Abschnitt zeigt die Namen der Scannerbauteile. ● Vorderseite Name Funktion ADF (Automatischer Zieht und führt die Dokumente nacheinander von der Dokumenteneinzug) Rückführpfad-Öffnung oder vom ADF-Papierschacht (Einzug) einzeln ein. Klappen Sie diesen zum Ersetzen von Verbrauchsmaterialien oder zum Reinigen des Scannerinneren auf.
Seite 18
Scanner-Überblick Name Funktion Papierführung Positioniert die Dokumente, wenn diese in den ADF- Papierschacht (Einzug) eingelegt werden, damit sie in den Scanner eingezogen werden können. Ausgabefach Stapelt die ausgegebenen Dokumente. Es wird automatisch geöffnet und geschlossen, wenn ein Scan durchgeführt wird. ADF-Taste Ziehen Sie an dieser Taste, um den ADF zu öffnen.
Seite 19
Scanner-Überblick Name Funktion Sicherheitskabelanschluss Zum Anbringen eines Sicherheitskabels für den Diebstahlschutz (im Handel erhältlich). Stopper für den USB 3.X Öffnen Sie diesen, um ein USB 3.0-Kabel anzuschließen. Führen Sie ein Werkzeug, wie einen Flachkopfschraubendreher von unten an der Rückseite des Stoppers für den USB3.X ein, und ziehen Sie ihn ab.
Seite 20
Scanner-Überblick ● Entfernbare Teile Name Funktion Einzugsrolle Eine Rolle, die im ADF-Papierschacht (Einzug) eingelegte Dokumente in den ADF einzieht. Papierseparations-Einheit Ein Teil, das sich überlappende Dokumente trennt, bevor sie in den ADF eingezogen werden.
Seite 22
Scanner-Überblick Name Funktion Einzugsrolle (× 1) Eine Rolle, die Dokumente im ADF-Papierschacht (Einzug) in den ADF einzieht. Ultraschallsensor (× 2) Ein Sensor zur Erkennung sich überlappender Dokumente durch Ultraschall. Sich überlappende Dokument werden durch die Messung der Differenz der durch die Dokumente gesendeten Ultraschallwellen erkannt.
Scanner-Überblick Informationen zur LED-Anzeige Bezeichnung Beschreibung Grün (leuchtet) Bereit zum Starten des Scannens. Zeigt an, dass die Initialisierung erfolgreich abgeschlossen wurde. Grün (blinkt) Zeigt an, dass der Scanner in den Energiesparmodus wechselt. Wenn der Scanner während der Zeit, die als Ruheintervall festgelegt ist, nicht bedient wird, wechselt er in den Energiesparmodus.
Scanner-Überblick Installieren der Software Dieser Abschnitt beschreibt die Software, die für den Computer erforderlich ist, den Sie mit dem Scanner verbinden möchten, die Systemanforderungen und die Installationsmethode. Wenn Sie Scanner Central Admin verwenden, beachten Sie das Scanner Central Admin Benutzerhandbuch. HINWEIS Die Software kann über die Setup DVD-ROM im Lieferumfang installiert werden oder über die Download- Seite heruntergeladen und dann installiert werden.
Seite 25
Scanner-Überblick Eine Bildscananwendung, die den Treiber PaperStream IP (TWAIN)/PaperStream IP (ISIS) Bundle unterstützt. Einstellungen können wie gewünscht durch Festlegen der Scaneinstellungen als Dokumentenprofile benutzerdefiniert geändert werden. Weitere Details finden Sie im PaperStream Capture Benutzerhandbuch. ● PaperStream Capture Pro (Testversion) Eine Bildscananwendung, die den Treiber PaperStream IP (TWAIN) unterstützt. Es handelt sich um die Testversion von PaperStream Capture Pro.
Scanner-Überblick Systemanforderungen Die Systemanforderungen für den Computer, auf dem die Software installiert werden soll, sind wie folgt. Betriebssystem ™ ● Windows Server 2008 Standard (32-Bit/64-Bit) (Service Pack 2) ™ ● Windows Server 2008 R2 Standard (64-Bit) (Service Pack 1) ® ●...
Seite 27
Scanner-Überblick *2:Der erforderliche Festplattenspeicher für das Scannen der Dokumente unterscheidet sich je nach der Größe der gescannten Bilder.
Scanner-Überblick Installation (Empfohlen) Wurde [Installation (Empfohlen)] ausgewählt, ist die folgende Software installiert: Die erforderliche Software zur Verwendung des Scanners wird gleichzeitig installiert. ● PaperStream IP (TWAIN) ● PaperStream IP (TWAIN x64) ● Software Operation Panel ● Error Recovery Guide ● PaperStream Capture ●...
Scanner-Überblick Installation (Benutzerdefiniert) Wählen Sie bei [Installation (Benutzerdefiniert)] die erforderliche Software aus und installieren Sie sie. Führen Sie auf die gleiche Art wie unter Installation (Empfohlen) (Seite 28) die Schritte aus. Klicken Sie auf die Schaltfläche [Installation (Benutzerdefiniert)]. Überprüfen Sie den angezeigten Inhalt und klicken Sie auf die Schaltfläche [Weiter]. Aktivieren Sie das Kontrollkästchen für die zu installierende Software und klicken Sie auf die Schaltfläche [Weiter].
Grundlegende Bedienverfahren Dieser Abschnitt beschreibt die Bedienung des Scanners. Ein- und Ausschalten des Scanners Dieser Abschnitt beschreibt das Ein- und Ausschalten des Scanners. HINWEIS Die Methode, durch die der Scanner Ein- oder Ausgeschaltet wird, kann aus folgenden bestimmt werden: ● Drücken der [Power] Taste am Scanner. ●...
Grundlegende Bedienverfahren Aktivieren des Energiesparmodus und Reaktivieren aus dem Modus Der Scanner wechselt in den Energiesparmodus, wenn er eine bestimmte Zeit lang eingeschaltet ist und nicht bedient wird. Der Energiesparmodus hält den Energieverbrauch des Scanners niedrig wenn dieser für eine bestimmte Zeit nicht verwendet wurde.
Grundlegende Bedienverfahren Einstellen des ADF-Papierschachtes (Einzug) In den ADF-Papierschacht (Einzug) eingelegte Dokumente werden einzeln nacheinander in den ADF eingezogen, wenn der Scanvorgang beginnt. Mit der Schachterweiterung können Sie, wie in den folgenden Schritten beschrieben, die Dokumente reibungslos einziehen. Öffnen Sie den ADF-Papierschacht (Einzug). Ziehen Sie die Schachterweiterung heraus.
Grundlegende Bedienverfahren Öffnen und Schließen des ADFs Dieser Abschnitt beschreibt das Öffnen und Schließen des ADFs. Öffnen des ADFs Entfernen Sie die Dokumente aus dem ADF-Papierschacht (Einzug). Ziehen Sie die ADF-Taste zu sich, um den ADF zu öffnen. Wenn der ADF geöffnet ist, kann er sich versehentlich schließen. Geben Sie Acht, sich ACHTUNG nicht Ihre Finger einzuklemmen.
Grundlegende Bedienverfahren Schließen des ADF Schließen Sie den ADF. Drücken Sie auf die Mitte des ADF bis dieser einrastet. Wenn sich der ADF schließt, geben Sie Acht, sich nicht Ihre Finger einzuklemmen. ACHTUNG WICHTIG Vergewissern Sie sich, dass sich keine Fremdmaterialien im Inneren des ADF befinden, wenn Sie ihn schließen.
So wird gescannt Dieser Abschnitt beschreibt die Durchführung eines grundlegenden Scans. Durchführen eines Scans mit einer Bildscananwendung Dieser Abschnitt erläutert die Grundschritte zum Durchführen eines Scans mit einer Bildscananwendung auf dem Computer. In diesem Fall müssen ein Scannertreiber und eine Bildscananwendung, die den Scannertreiber unterstützt, auf dem Computer installiert sein.
Seite 36
So wird gescannt Wenn Sie eine offene Broschüre, wie einen Pass, scannen, führen Sie die Seite, die weniger Seiten hat, in der Mitte der Rückführpfad-Öffnung ein. ● Für den ADF-Papierschacht (Einzug) Legen Sie die Oberkante des Dokuments mit nach oben weisender Vorderseite (Scanseite) ein. Starten Sie eine Anwendung für das Scannen von Bildern.
Seite 37
So wird gescannt Für einige Anwendungen für das Scannen von Bildern ist das Auswählen eines Scanners eventuell nicht notwendig. Konfigurieren Sie die Scaneinstellungen im Einstellungsdialogfeld des Scannertreibers. Für einige Bildscananwendungen erscheint das Einstellungsdialogfeld des Scannertreibers eventuell nicht. Scannen Sie Dokumente mit der Bildscananwendung. WICHTIG ●...
So wird gescannt Eine Scannertaste zum Starten eines Scans verwenden Dieser Abschnitt erläutert die Grundschritte zum Durchführen eines Scans mit einer Bildscananwendung auf dem Computer, die über das Betätigen der [Scan/Stop]-Taste am Scanner gestartet wurde. In diesem Fall müssen im Vorfeld erforderliche Einstellungen festgelegt werden, um einen Scan durchzuführen. Tasteneinstellungen (Seite 39) Konfigurieren Sie die Einstellungen für die [Scan/Stop]-Taste am Scanner auf dem Computer.
So wird gescannt Tasteneinstellungen Legen Sie eine Bildscananwendung fest, die gestartet werden soll, wenn die [Scan/Stop]-Taste betätigt wird. Schalten Sie den Scanner ein und bestätigen Sie, dass der Scanner mit dem Computer verbunden ist. Für weitere Informationen zum Einschalten des Scanners, siehe Einschalten des Scanners (Seite 30).
Seite 40
So wird gescannt Klicken Sie auf [Programm starten] unter [Aktionen] und wählen Sie dann eine Bildscananwendung aus der Programmliste aus. Klicken Sie auf die [OK] Schaltfläche.
So wird gescannt Bedienvorgänge am Scanner Schalten Sie den Scanner ein. Für weitere Details siehe Einschalten des Scanners (Seite 30). Führen Sie ein Dokument in die Rückführpfad-Öffnung ein oder legen Sie ein Dokument in den ADF- Papierschacht (Einzug) ein. Für weitere Details siehe Einlegen von Dokumenten (Seite 45).
Seite 42
So wird gescannt Legen Sie die Oberkante des Dokuments mit nach oben weisender Vorderseite (Scanseite) ein. Drücken Sie die [Scan/Stop]-Taste. Die Bildscananwendung, die unter Tasteneinstellungen (Seite 39) festgelegt wurde, wird gestartet und der Scan wird durchgeführt. WICHTIG Entfernen Sie das gescannte Dokument aus der Rückführpfad-Öffnung. Andernfalls kann es bei nachfolgenden Scans zu einem Papierstau im Scanner kommen.
Einlegen von Dokumenten Dieser Abschnitt beschreibt das Einlegen von Dokumenten in den Scanner. Einlegen von Dokumenten Dieser Abschnitt beschreibt, wie Sie vorgehen sollten, bevor Sie Standardpapierdokumente einlegen, und beschreibt, wie die Dokumente eingelegt werden. Vorbereitung (beim Einlegen mehrerer Dokumente) Wenn Sie mehrere Dokumente in den ADF-Papierschacht (Einzug) einlegen, führen Sie die folgenden Vorbereitungen durch.
Seite 44
Einlegen von Dokumenten Halten Sie beide Enden des Stapels und lockern diesen dann mehrmals auf. Drehen Sie die Dokumente um 90 Grad und lockern Sie diese in derselben Weise auf. Wiederholen Sie die Schritte für alle Dokumente. Richten Sie die Blattoberkanten bündig aus.
Einlegen von Dokumenten Einlegen von Dokumenten ● Über die Rückführpfad-Öffnung Führen Sie nur jeweils ein Dokument ein. Führen Sie die Oberkante des Dokuments mit nach oben weisender Vorderseite (Scanseite) gerade in die Mitte der Rückführpfad-Öffnung ein. Wenn Sie eine offene Broschüre, wie einen Pass, scannen, führen Sie die Seite, die weniger Seiten hat, in der Mitte der Rückführpfad-Öffnung ein.
Seite 46
Einlegen von Dokumenten - Foto (*1) - Dokument in einer Nicht-Standardgröße, wie ein Ausschnitt - Büropapier - Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt (optional) *1: Wenn Sie ein Foto unverändert einlegen und einen Scan durchführen, kann es beschädigt werden oder wird möglicherweise nicht erfolgreich gescannt. ●...
Seite 47
Einlegen von Dokumenten Passen Sie die Papierführung an die Dokumentenbreite an. Verschieben Sie die Papierführungen, sodass zwischen den Papierführungen und den Dokumenten kein Platz mehr ist. Wenn zwischen den Papierführungen und den Dokumenten noch Platz ist, können die Dokumente schräg eingezogen werden.
Seite 48
Einlegen von Dokumenten Seien Sie vorsichtig, damit Sie sich den Finger nicht am Dokumentrand schneiden. HINWEIS Die folgenden Dokumente können eingelegt werden: ● Büropapier ● Lange Dokumente...
Einlegen von Dokumenten - 20 bis 413 g/m - Für Plastikkarten 1,4 mm oder weniger (geprägte Karten können verwendet werden) - Für Broschüren 5 mm oder weniger Dokumente, die möglicherweise nicht erfolgreich gescannt werden Folgende Dokumente können eventuell nicht erfolgreich gescannt werden: ●...
Einlegen von Dokumenten Sicherheitshinweise ● Hinweise zu den zu scannenden Dokumenten Beachten Sie folgende Punkte abhängig von den zu scannenden Dokumenten. ● Da kohlenstofffreies Papier chemische Substanzen enthält, die die die Papierseparations-Einheit und die Rollen des Scanners (wie die Einzugsrolle) beschädigen können, sollten Sie sich der folgenden Risiken bewusst sein: - Reinigung Wenn vermehrt Papierstaus auftreten, reinigen Sie die Papierseparations-Einheit und die Einzugsrolle.
Seite 52
Einlegen von Dokumenten In diesem Fall wird empfohlen, lange schmale Dokumente über die Rückführpfad-Öffnung zu scannen. Beachten Sie aber, dass Dokumente, die länger als 355,6 mm sind, nacheinander in den ADF-Papierschacht (Einzug) eingeführt werden sollten, um sie zu scannen. ● Hinweise zu Plastikkarten Achten Sie beim Scannen von Plastikkarten auf folgendes.
Einlegen von Dokumenten Ladekapazität Die Anzahl der in den ADF-Papierschacht (Einzug) einlegbaren Dokumente ist abhängig von der Papiergröße und dem Papiergewicht der Blätter. Siehe hierfür die folgende Graphik: Einheit lb kg Umrechnung 40 11 34,5 14 45 17 55 20 65 21 69 28 90 34 110...
Einlegen von Dokumenten Perforationsfreie Bereiche Falls sich in dem hellrosa Bereich der Abbildung 1 Lochungen befinden, kann ein Fehler auftreten. Abbildung 1 WICHTIG Die oben genannte Kondition trifft zu wenn das Dokument in der Mitte der Breite der Einzugsrollen eingelegt wurde. HINWEIS Falls sich in der 35 mm breiten zentralen Spalte Löcher befinden, so können Sie das Dokument zur Vermeidung von Fehlern nach links oder rechts verschieben.
Einlegen von Dokumenten Erforderliche Bedingungen für eine genaue Erkennung sich überlappender Dokumente (Mehrfacheinzugserkennung) Wenn sich zwei oder mehr Blätter überlappen und gleichzeitig eingezogen werden, ist dies ein Fehler, der als Mehrfacheinzug bezeichnet wird. Sich überlappende Dokumente werden mit dem Ultraschallsensor oder entsprechend des Längenunterschieds der Dokumente erkannt.
Einlegen von Dokumenten HINWEIS ● Die Genauigkeit der Erkennung sich überlappender Dokumente kann abhängig von der Dokumentart sinken. Die Überlappung kann innerhalb eines Bereiches von 30 mm ab dem oberen Dokumentenrand in Einzugsrichtung nicht erkannt werden. ● Im Software Operation Panel können Sie innerhalb des in Abb. 1 Perforationsfreie Bereiche (Seite 54) dargestellten Bereichs einen Bereich festlegen, für den keine Überlappung erkannt wird.
Einlegen von Dokumenten Konditionen für das Scannen gemischter Stapel Beachten Sie bitte die folgenden Bedingungen für das Scannen eines gemischten Dokumentenstapels mit verschiedenen Blattstärken/Haftungskoeffizienten/Größen mit dem ADF-Papierschacht (Einzug). Führen Sie vor dem eigentlichen Scan erst einen Test aus, um sicherzugehen, dass ein gemischter Dokumentstapel eingezogen werden kann.
Seite 58
Einlegen von Dokumenten Dokumente so ein, dass sie zur gleichen Seite ausgerichtet sind. Das verhindert, dass die Dokumente schräg eingezogen werden. Papiergröße Beachten Sie beim Scannen eines Stapels mit unterschiedlichen Papiergrößen, dass nicht gerade eingelegte Blätter nur teilweise gescannt werden oder Papierstaus verursachen können. Es wird empfohlen, die gescannten Bilder zu überprüfen, wenn die Dokumente schräg eingezogen wurden.
Seite 59
Einlegen von Dokumenten Kombinationen von Standardpapiergrößen in einem gemischten Stapel Siehe die folgende Tabelle für eine Richtlinie der verfügbaren Größen für das Scannen gemischter Dokumente. LTR:Format Letter (P): Hochformat (L): Querformat WICHTIG Dokumente im Format A8 (Hochformat) können nicht mit anderen Formaten im gleichen Stapel gemischt werden.
Einlegen von Dokumenten ● OHP-Filme (Transparentfolien) Konditionen für die Automatische Papiergrößenerkennung [Automatische Papiergrößenerkennung] funktioniert nicht für folgende Dokumentarten: ● Nicht rechteckige Dokumente [Automatische Papiergrößenerkennung] kann für folgende Dokumente eventuell nicht korrekt ausgeführt werden: ● Dünnes Papier (52 g/m oder weniger) ●...
Einlegen von Dokumenten Bedingungen für die Verwendung des Trägerblatts ● Papiergröße Folgende Papiergrößen können gescannt werden. ● Trägerblatt (216 × 297 mm) ● A3 (297 × 420 mm) (*1) ● A4 (210 × 297 mm) ● A5 (148 × 210 mm) ●...
Seite 62
Einlegen von Dokumenten Sicherheitshinweise Beachten Sie Folgendes: ● Bei der Verwendung des Trägerblatts - Führen Sie immer nur ein Trägerblatt in die Rückführpfad-Öffnung ein. - Abhängig von der Bildscananwendung ist möglicherweise nicht ausreichend Speicher verfügbar, um einen [Doppelseitiger Umfang]-Scan mit dem Trägerblatt in hoher Auflösung durchzuführen. Legen Sie in diesem Fall eine niedrigere Auflösung fest und versuchen Sie es erneut.
Einlegen von Dokumenten Bedingungen für die Verwendung des Foto-Trägerblatts ● Papiergröße Folgende Papiergrößen können gescannt werden. ● Foto-Trägerblatt (178×127 mm) ● A6 (105 × 148 mm) ● Visitenkarte (51 × 89 mm) (*1) ● Benutzerdefiniertes Format - Breite 25,4 bis 178 mm - Länge 25,4 bis 127 mm *1:Verfügbar beim Scannen mit PaperStream IP (ISIS) Bundle.
Seite 64
Einlegen von Dokumenten Andernfalls könnten Sie sich den Finger schneiden. - Auch wenn die Einstellung für ein einseitiges Bild Vorder- und Rückseite nebeneinander im Scannertreiber aktiviert ist, wird nur das Bild der Vorderseite ausgegeben. ● Bei der Lagerung des Foto-Trägerblatts - Belassen Sie das Dokument nicht über längere Zeit im Foto-Trägerblatt.
Einlegen von Dokumenten Bedingungen für die Verwendung des Broschüren-Trägerblatts ● Papiergröße Folgende Papiergrößen können gescannt werden. ● Broschüren-Trägerblatt (150 × 195 mm) ● Pass (88 × 125 mm) ● Sparbuch (87 × 140 mm) ● Benutzerdefiniertes Format - Breite 25,4 bis 150 mm - Länge 25,4 bis 195 mm ●...
Seite 66
Einlegen von Dokumenten Andernfalls wird möglicherweise die Tinte auf dem Dokument auf das Broschüren-Trägerblatt übertragen. - Belassen Sie das Broschüren-Trägerblatt nicht über längere Zeit an Orten mit hohen Temperaturen, wie zum Beispiel in direkter Sonneneinstrahlung oder in der Nähe eines Heizgeräts. Verwenden Sie das Broschüren-Trägerblatt auch nicht in solchen Umgebungen.
Verschiedene Scanmethoden Dieser Abschnitt beschreibt die Konfiguration der Scaneinstellungen und das Scannen verschiedener Dokumententypen mit der Bildscananwendung. Informationen zu anderen Scanmethoden, die hier nicht erläutert werden, finden Sie in der Anleitung oder der Hilfe für die Bildscananwendung und in der Hilfe für den Scannertreiber. Dokumente mit unterschiedlichen Breiten scannen WICHTIG Wenn Sie einen gemischten Stapel mit unterschiedlichen Breiten scannen, kann es vorkommen, dass schmalere...
Seite 68
Verschiedene Scanmethoden Öffnen Sie den ADF-Papierschacht (Einzug) und ziehen Sie die Schachterweiterung heraus. Für weitere Details siehe Einstellen des ADF-Papierschachtes (Einzug) (Seite 32). Legen Sie die Dokumente mittig in den ADF-Papierschacht (Einzug) ein und passen dann die Papierführung an das breiteste Blatt im Stapel an. WICHTIG Legen Sie alle Dokumente so ein, dass die Einzugsrolle und der Dokumenteinlegedetektor bedeckt sind.
Seite 69
Verschiedene Scanmethoden Scannen Sie Dokumente mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Hilfe zur Bildscananwendung.
Verschiedene Scanmethoden Auf der Hälfte gefaltete Dokumente scannen Über die Rückführpfad-Öffnung können Sie ein Dokument scannen, das in der Hälfte gefaltet wurde (maximale Größe: A3 oder Double Letter, das in der Hälfte gefaltet ist). WICHTIG Wenn ein auf der Hälfte gefaltetes Dokument gescannt wird, wird das Dokument möglicherweise schräg eingezogen, wenn der gefaltete Teil zu dick ist.
Seite 71
Verschiedene Scanmethoden Für weitere Details siehe Einlegen von Dokumenten (Seite 45). Scannen Sie das Dokument mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Hilfe zur Bildscananwendung.
Verschiedene Scanmethoden Dokumente wie Umschläge oder Transferpapier mit mehreren Lagen scannen Über die Rückführpfad-Öffnung können Sie Dokumente wie Umschläge oder Transferpapier mit mehreren Lagen scannen. WICHTIG Ausführliche Informationen zum Papiergewicht der Dokumente, die gescannt werden können, finden Sie unter Dokumente für das Scannen (Seite 49).
Verschiedene Scanmethoden Scannen von Dokumenten, die größer als A4/Letter sind Das optionale Trägerblatt kann verwendet werden, um Dokumente zu scannen, die größer als A4/Letter sind, wie zum Beispiel A3 oder B4. Falten Sie ein Dokument in der Mitte und legen Sie es in das Trägerblatt ein. Legen Sie das Dokument in das Trägerblatt.
Seite 74
Verschiedene Scanmethoden Richten Sie die Oberseite und die Falzlinie des Dokument so am Trägerblatt aus, dass an der oberen und rechten Seite des Trägerblatts kein Platz mehr ist. Führen Sie das Trägerblatt in die Rückführpfad-Öffnung ein. Richten Sie die Vorderseite des Trägerblatts nach oben und führen Sie den Teil mit dem schwarzweißen Muster in die Rückführpfad-Öffnung ein.
Seite 75
Verschiedene Scanmethoden ● Wenn [Automatisch] für [Papiergröße] im Scannertreiber festgelegt ist, wird das am besten geeignete Format aus den Standardformaten ausgewählt, die für [Papiergröße] festgelegt werden können. Beachten Sie, dass das Format des Bildes abhängig vom gescannten Dokument kleiner als das Originaldokument sein kann oder dass ein Teil des Bildes fehlen kann.
Verschiedene Scanmethoden Scannen von Fotos und Ausschnitten ohne Beschädigungen Mit dem optionalen Trägerblatt oder Foto-Trägerblatt können Sie Dokument in einem Nicht-Standardformat scannen, wie zum Beispiel Fotos oder Zeitungsausschnitte, ohne sie zu beschädigen. Sie können auch Dokumente wie Fotos oder Zeitungsausschnitte ohne Trägerblatt oder Foto-Trägerblatt scannen. Im Folgenden werden als Beispiel die Schritte zum Ausführen eines Scans mit dem Foto-Trägerblatt beschrieben.
Seite 77
Verschiedene Scanmethoden WICHTIG ● Das Bild wird in der Mitte der Seite mit dem unter [Papiergröße] im Scannertreiber festgelegten Format ausgegeben. ● Wenn [Automatisch] für [Papiergröße] im Scannertreiber festgelegt ist, wird das am besten geeignete Format aus den Standardformaten ausgewählt, die für [Papiergröße] festgelegt werden können. Beachten Sie, dass das Format des Bildes abhängig vom gescannten Dokument kleiner als das Originaldokument sein kann oder dass ein Teil des Bildes fehlen kann.
Verschiedene Scanmethoden Scannen von Broschüren, wie Pässen, ohne Beschädigungen Mit dem optionalen Broschüren-Trägerblatt können Sie einen Pass scannen, ohne das Foto oder andere Dokumente zu beschädigen, die an den Pass angehängt sind. Das Scannen von Broschüren, wie Pässen, ohne das Broschüren-Trägerblatt ist ebenfalls möglich. Im Folgenden werden als Beispiel die Schritte zum Ausführen eines Scans mit dem Broschüren-Trägerblatt beschrieben.
Seite 79
Verschiedene Scanmethoden Konfigurieren Sie die Scaneinstellungen für die Verwendung des Broschüren-Trägerblatts im Scannertreiber. Ausführliche Informationen finden Sie in der Hilfe zum Scannertreiber. Scannen Sie das Dokument mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Hilfe zur Bildscananwendung.
Verschiedene Scanmethoden Scannen langer Dokumente Über den ADF-Papierschacht (Einzug) können Sie Dokumente mit einer Länge von bis zu 5588 mm scannen. Die scanbaren Dokumentgrößen können sich je nach der Einstellung der Auflösung und der Bildscananwendung unterscheiden. Ausführliche Informationen finden Sie in der Hilfe zum Scannertreiber und zur Bildscananwendung. Öffnen Sie den ADF-Papierschacht (Einzug) und ziehen Sie die Schachterweiterung heraus.
Verschiedene Scanmethoden Konfigurieren der Nichterkennung bestimmter Überlappungsmuster Wenn für einen Scan das Erkennen sich überlappender Dokumente festgelegt ist und Sie ein Dokument mit einem Papieranhang, wie einem Klebenotizzettel, einer Quittung oder einem Foto, in den ADF-Papierschacht (Einzug) einlegen und es scannen, wird dies als sich überlappende Dokumente erkannt und der Scanvorgang stoppt möglicherweise.
Verschiedene Scanmethoden Wählen Sie den Betriebsmodus im Software Operation Panel. Für weitere Details siehe Festlegen des Ignorierens bestimmter Überlappungsmuster [Intelligente Mehrfacheinzugsfunktion] (Seite 195). Vorgehensweise Nachdem ein Mehrfacheinzug aufgetreten ist, drücken Sie entweder die [Scan/Stop]-Taste zum Ausgeben des Dokuments aus dem Papierpfad oder öffnen den ADF zum Entfernen des Dokuments. Für weitere Details siehe Öffnen des ADFs (Seite 33).
Seite 83
Verschiedene Scanmethoden ● Für [Automatischer Modus 1 (Umgehung über Länge und Position)] Der Scanner speichert die Position der Überlappung sowie deren Länge, die als überlappende Dokumente erkannt wurde, und setzt den Scanvorgang fort. Danach werden Dokumente mit dem gleichen Überlappungsmuster nicht als sich überlappende Dokumente erkannt (*1) (*2).
Tägliche Pflege Dieser Abschnitt behandelt die Reinigung des Scanners. ● Benutzen Sie keine Aerosol- oder auf Alkohol basierende Sprays. Von starker Luft ACHTUNG aufgewirbelter Papierstaub kann in das Geräteinnere des Scanners gelangen und dadurch Schäden oder Fehlfunktionen verursachen. Beachten Sie, dass Funken, die durch statische Energie verursacht wurden, Feuer verursachen.
Seite 85
Tägliche Pflege WICHTIG Um einen sicheren Umgang mit den Reinigungsmaterialien zu gewähren, lesen Sie bitte die Sicherheitshinweise der einzelnen Produkte vor der Benutzung. Informationen zu den Reinigungsmaterialien erhalten Sie von dem Vertreiber/Händler, von dem Sie das Produkt gekauft haben. Beachten Sie den Abschnitt Kontakt in der Kontaktliste, wenn diese mit diesem Produkt ausgeliefert wurde, oder beachten Sie den Abschnitt Kontakt im Abschnitt Ansprechpartner für Anfragen, wenn er in den mit diesem Produkt gelieferten Sicherheitshinweisen vorhanden ist, und stellen Sie dann eine Anfrage.
Tägliche Pflege Reinigungsbereiche und -zyklen Reinigungsposition Frequenz Innenseite des Scanners (ADF) Papierseparations-Einheit Alle 1.000 Blätter Einzugsrolle Glas Ultraschallsensor Dokumentensensor Zuführungsrolle Ausgaberolle Außenseite des Scanners Scanner Reinigen Sie den Bereich, wenn Sie Staub und Verschmutzungen bemerken. Die Innenseite des Scanners (ADF) muss regelmäßig nach einer bestimmten Anzahl gescannter Blätter gereinigt werden.
Tägliche Pflege Reinigen des Äußeren des Scanners Reinigen Sie den Scanner, den ADF-Papierschacht (Einzug) und das Ausgabefach mit einem trockenen Tuch oder einem mit dem Reiniger F1 oder einem milden Reiniger befeuchteten Tuch. Zur Reinigung können auch vorbehandelte Reinigungstücher verwendet werden. WICHTIG ●...
Tägliche Pflege Reinigen der Innenseite des Scanners (ADF) mit Reinigungspapier Die Innenseite des ADF kann mit einem mit dem Reiniger F1 befeuchteten Reinigungspapier gereinigt werden. Durch das Scannen lagert sich Papierstaub im Inneren des ADFs ab, wodurch Fehlfunktionen verursacht werden können.
Seite 89
Tägliche Pflege Öffnen Sie den ADF-Papierschacht (Einzug), legen Sie das Reinigungspapier ein und stellen Sie die Papierführungen so ein, dass zwischen den Papierführungen und dem Reinigungspapier kein Platz mehr ist. Anderenfalls kann das Reinigungspapier eventuell schräg eingezogen werden. Scannen Sie das Dokument mit der Bildscananwendung. Ausführliche Informationen finden Sie in der Hilfe zur Bildscananwendung.
Tägliche Pflege Reinigen der Innenseite des Scanners (ADF) mit einem Tuch Zur Reinigung der Innenseite des ADF kann ein mit dem Reiniger F1 befeuchtetes Tuch oder das Reinigungstuch verwendet werden. Durch das Scannen lagert sich Papierstaub im Inneren des ADFs ab, wodurch Fehlfunktionen verursacht werden können.
Seite 91
Tägliche Pflege Reinigen Sie die folgenden Bereiche mit einem mit dem Reiniger F1 befeuchten Tuch. Alternativ kann auch ein Reinigungstuch verwendet werden.
Seite 92
Tägliche Pflege Einzugsrolle (× 1) Wischen Sie vorsichtig Schmutz und Staub von der Rolle, während Sie die Rolle manuell drehen, ohne dabei deren Oberflächen zu beschädigen. Reinigen Sie die Rollen bitte gründlich, da sich Rückstände auf den Rollenoberflächen negativ auf den Dokumenteneinzug auswirken. Ultraschallsensor (×...
Seite 93
Tägliche Pflege Beim Öffnen des ADFs wird diese eventuell geschlossen. Geben Sie ACHTUNG Acht, sich nicht Ihre Finger einzuklemmen. Drücken Sie die [Scan/Stop]-Taste mindestens 3 Sekunden lang, damit der Scanner in den Reinigungsmodus wechselt. Drücken Sie die [Scan/Stop]-Taste. Die Zuführungs-/Ausgaberollen drehen sich gleichzeitig ein bestimmtes Stück weit. Wenn Sie die [Scan/Stop]-Taste sieben Mal drücken, führen die Einzugsrollen/Ausgaberollen eine volle Drehung aus.
Tägliche Pflege Reinigen des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts Zur Reinigung des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts sollte ein trockenes Tuch, ein mit dem Reiniger F1/einem milden Reinigungsmittel befeuchtetes Tuch oder das Reinigungstuch verwendet werden. Wischen Sie vorsichtig Staub und Verschmutzungen von der Oberfläche und dem inneren Bereich des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts.
Verbrauchsmaterialien ersetzen Dieser Abschnitt beschreibt das Austauschen und Ersetzen von Verbrauchsmaterialien für den Scanner. Die Gläser im ADF werden sehr heiß, während der Scanner in Betrieb ist. ACHTUNG Bevor Sie Verbrauchsmaterialien ersetzen, schalten Sie unbedingt den Scanner aus, ziehen Sie das Netzkabel aus der Steckdose und warten Sie mindestens 15 Minuten, um die Innenseite des ADF abkühlen zu lassen.
Seite 96
Verbrauchsmaterialien ersetzen Informationen zum Kauf der Verbrauchsmaterialien erhalten Sie von dem Vertreiber/Händler, von dem Sie das Produkt gekauft haben. Beachten Sie den Abschnitt Kontakt in der Kontaktliste, wenn diese mit diesem Produkt ausgeliefert wurde, oder beachten Sie den Abschnitt Kontakt im Abschnitt Ansprechpartner für Anfragen, wenn er in den mit diesem Produkt gelieferten Sicherheitshinweisen vorhanden ist, und stellen Sie dann eine Anfrage.
Verbrauchsmaterialien ersetzen Austauschen der Papierseparations-Einheit Ersetzen Sie die Papierseparations-Einheit wie folgt. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten. Für weitere Details siehe Ausschalten des Scanners (Seite 30). Öffnen Sie den ADF-Papierschacht (Einzug). Öffnen Sie den ADF.
Seite 98
Verbrauchsmaterialien ersetzen Drücken Sie auf beide Enden der Papierseparations-Einheit (graue Teile) und ziehen Sie sie in Pfeilrichtung heraus. WICHTIG Halten Sie keine anderen Bereiche außer beiden Enden der Papierseparations-Einheit fest (graue Teile). Bringen Sie eine neue Papierseparations-Einheit an.
Seite 99
Verbrauchsmaterialien ersetzen Bringen Sie die Papierseparations-Einheit so an, dass die vorstehenden Teile wie dargestellt platziert sind. WICHTIG ● Bringen Sie die Papierseparations-Einheit mit der Vorderseite nach oben weisend an. Wird die Papierseparations-Einheit mit der Vorderseite nach unten eingesetzt, können Papierstaus oder andere Zufuhrfehler auftreten.
Verbrauchsmaterialien ersetzen Ersetzen der Einzugsrolle Ersetzen Sie die Einzugsrolle wie folgt: Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten. Für weitere Details siehe Ausschalten des Scanners (Seite 30). Öffnen Sie den ADF-Papierschacht (Einzug). Öffnen Sie den ADF.
Seite 101
Verbrauchsmaterialien ersetzen Ziehen Sie die Einzugsrolle von der Achse ab und heben Sie dabei die Einzugsrolle an, um sie zu entfernen. Setzen Sie eine neue Einzugsrolle ein.
Seite 102
Verbrauchsmaterialien ersetzen Bringen Sie die Einzugsrolle an der Achse an, während Sie die Aussparung der Einzugsrolle am vorstehenden Teil der Achse ausrichten.
Seite 103
Verbrauchsmaterialien ersetzen WICHTIG Vergewissern Sie sich, dass die Einzugsrolle korrekt eingesetzt wurde. Andernfalls kann es zu Papierstaus oder anderen Einzugsfehlern kommen. Schließen Sie die Blattführung. Vergewissern Sie sich, dass beide Seiten der Blattführung sicher einrasten. Schließen Sie den ADF. Für weitere Details siehe Schließen des ADF (Seite 34).
Problembehebungen Dieser Abschnitt beschreibt die Behebung von Papierstaus und anderer Probleme. Weiterhin finden Sie hier eine Checkliste zum Durchgehen vor der Kontaktierung eines Servicepartners oder des Kundendienstes. Es wird außerdem auf die am Scanner angebrachten Etiketten eingegangen. WICHTIG Detaillierte Informationen zu nicht in diesem Abschnitt beschriebenen Fehlern und Problemen finden Sie in der Scannertreiber-Hilfe.
Seite 105
Problembehebungen Drücken Sie auf die Teile auf beiden Seiten des Ausgabefachs, um den ADF zu schließen. Das Ausgabefach wird auch automatisch geschlossen. Wenn sich der ADF schließt, geben Sie Acht, sich nicht Ihre Finger einzuklemmen. ACHTUNG WICHTIG ● Vergewissern Sie sich, dass der ADF vollständig geschlossen ist. Anderenfalls können Dokumente nicht korrekt in den ADF eingezogen werden.
Problembehebungen Fehler ● Fehleranzeige Wenn während der Verwendung des Scanners ein Fehler auftritt, leuchtet die LED-Anzeige wie folgt. ● Für temporäre Fehler Leuchtet orange. ● Für Gerätefehler Blinkt orange. Temporäre Fehler können vom Benutzer behoben werden. Zur Behebung von Gerätefehlern ist ein Kundendienstmitarbeiter erforderlich.
Problembehebungen LED-Anzeige Fehlerbeschreibung Betreff Blinkt 2 Mal (orange) Ein Fehler in der optischen Einheit Fehler in der optischen Einheit (ADF-Vorderseite). (Seite 109) Blinkt 3 Mal (orange) Ein Fehler in der optischen Einheit (ADF-Rückseite) Blinkt 4 Mal (orange) EEPROM-Fehler EEPROM-Fehler (Seite 110) Blinkt 5 Mal (orange) US-Sensorenfehlfunktion Sensorenfehlfunktion (Seite...
Problembehebungen Wenn es im ADF zu einem Papierstau kommt, lesen Sie unter Wenn ein Papierstau auftritt (Seite 104) nach, um gestaute Dokumente zu entfernen. Wenn es häufig zu Papierstaus kommt, unternehmen Sie Maßnahmen entsprechend Papierstaus/Einzugsfehler treten vermehrt auf (Seite 133). Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143)
Problembehebungen Sensor(en) verschmutzt Wenn die Sensoren schmutzig sind, leuchtet die LED-Anzeige wie folgt. Leuchtet (orange) Sensor(en) verschmutzt Reinigen Sie den Dokumentensensor. Unternehmen Sie folgende Schritte. ● Schlagen Sie unter Reinigen der Innenseite des Scanners (ADF) mit einem Tuch (Seite 90) nach, um die Dokumentensensoren zu reinigen.
Problembehebungen immer besteht, notieren Sie sich den Status der LED-Anzeige und kontaktieren Sie den Vertreiber/Händler, von dem Sie das Produkt gekauft haben. Beachten Sie den Abschnitt Kontakt in der Kontaktliste, wenn diese mit diesem Produkt ausgeliefert wurde, oder beachten Sie den Abschnitt Kontakt im Abschnitt Ansprechpartner für Anfragen, wenn er in den mit diesem Produkt gelieferten Sicherheitshinweisen vorhanden ist, und stellen Sie dann eine Anfrage.
Problembehebungen Blinkt 6 Mal (orange) Lese-/Schreib-Bildspeicher (Vorderseite) Lese-/Schreib-Bildspeicher (Rückseite) Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen. Wenn das Problem noch immer besteht, notieren Sie sich den Status der LED-Anzeige und kontaktieren Sie den Vertreiber/Händler, von dem Sie das Produkt gekauft haben.
Problembehebungen Blinkt 6 Mal (orange) RAM-Fehler Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen. Wenn das Problem noch immer besteht, notieren Sie sich den Status der LED-Anzeige und kontaktieren Sie den Vertreiber/Händler, von dem Sie das Produkt gekauft haben.
Problembehebungen Der Scanvorgang wurde vom Benutzer unterbrochen Der Scanvorgang wurde vom Benutzer unterbrochen. Um den Scanvorgang fortzusetzen, drücken Sie die [Scan/Stop]-Taste auf dem Bedienfeld des Scanners. Scanbereich-Überschreitungsfehler Dieser Fehler tritt auf, wenn die Unterkante des Dokuments erkannt wurde, bevor der festgelegte Bereich über den ADF gekannt wurde.
Problembehebungen Ungültiges Kommando Der Befehl wurde nicht normal beendet. Es liegt möglicherweise ein Problem mit der USB-Kabelverbindung vor. ● Stellen Sie sicher, dass das USB-Kabel ordnungsgemäß angeschlossen ist. ● Schalten Sie den Scanner wieder ein. Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Problembehebungen Problembehebungen Dieser Abschnitt beschreibt Beispiele für Probleme, die bei der Verwendung des Scanners auftreten können, sowie Lösungsmöglichkeiten dazu. Bevor Sie eine Reparatur anfordern, unternehmen Sie die entsprechenden Schritte, indem Sie die Beispiele für Probleme und die Lösungsmöglichkeiten befolgen. Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Seite 116
Problembehebungen ● Der obere Teil des gescannten Bildes scheint zu fehlen (Seite 139) ● Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt Das Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt wird nicht sauber eingezogen oder es kommt zu ● einem Papierstau (Seite 140) Bei der Verwendung des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts scheint ein Teil des Bildes zu ●...
Problembehebungen Der Scanner kann nicht eingeschaltet werden Folgende Punkte überprüfen ● Ist das Netzkabel korrekt angeschlossen? (Seite 117) ● Haben Sie die [Power] Taste des Scanners gedrückt? (Seite 117) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Problembehebungen Scanner und Computer können nicht über ein USB-Kabel verbunden werden Folgende Punkte überprüfen ● Ist das USB-Kabel korrekt angeschlossen? (Seite 118) ● Haben Sie [Automatisch] für die USB-Einstellung des Scanners ausgewählt? (Seite 118) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Problembehebungen Das Ausgabefach schließt sich nicht automatisch Folgende Punkte überprüfen ● Ist ein Papierstau aufgetreten? (Seite 119) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen. Wenn das Problem noch immer besteht, überprüfen Sie zuerst die Punkte unter Bevor Sie den Scanner-Kundendienst kontaktieren (Seite 144)
Seite 120
Problembehebungen Wenn kein Papierstau auftritt, schieben Sie das ausgeklappte Ausgabefach vollständig mit der Hand hinein und schließen Sie das Ausgabefach manuell.
Problembehebungen Das Scannen startet nicht Folgende Punkte überprüfen ● Wurde das Dokument korrekt in die Rückführpfad-Öffnung eingeführt oder in den ADF-Papierschacht (Einzug) eingelegt? (Seite 121) ● Ist der ADF vollständig geschlossen? (Seite 121) Ist das USB-Kabel korrekt angeschlossen? (Seite 121) ●...
Problembehebungen Das Scannen nimmt längere Zeit in Anspruch Folgende Punkte überprüfen ● Erfüllt Ihr Computer die empfohlenen Anforderungen? (Seite 122) ● Ist das USB-Kabel an einen USB 1.1-Anschluss des Computers angeschlossen? (Seite 122) ● Haben Sie mit dem Scannen begonnen, während der Computer instabil war (z. B. unmittelbar nach dem Start des Computers oder der Anmeldung)? (Seite 122) Sind die Rollen sauber? (Seite 122) ●...
Problembehebungen Die Qualität eines gescannten Bildes mit einem Bild oder Foto ist schlecht Folgende Punkte überprüfen ● Wurden die Einstellungen im Scannertreiber für das Scannen im Schwarzweißmodus konfiguriert? (Seite 123) ● Sind das Glas und die Rollen im ADF sauber? (Seite 123) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143)
Problembehebungen Die Qualität gescannter Texte und Linien ist unzureichend Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 124) ● Wurde eine angemessene Einstellung für die Auflösung gewählt? (Seite 124) ● Wurden die Einstellungen im Scannertreiber für das Scannen in Graustufen- oder Farbmodus konfiguriert? (Seite 124) Befinden sich Fremdmaterialien auf dem Dokument (z.
Problembehebungen Bilder erscheinen unscharf oder verzerrt Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 125) ● Wird der ADF während des Scannens heruntergedrückt? Oder befinden sich schwere Gegenstände auf dem ADF? (Seite 125) Wurde ein Scan auf einer instabilen oder vibrierenden Oberfläche durchgeführt? (Seite 125) ●...
Seite 126
Problembehebungen ● Ist das Dokument zerknittert oder eingerollt? Behebung Glätten Sie das zerknitterte oder eingerollte Dokument. ● Haben Sie eine Broschüre gescannt? Behebung Wenn Sie eine offene Broschüre scannen, führen Sie die Seite, die weniger Seiten hat, in der Mitte der Rückführpfad-Öffnung ein.
Problembehebungen Vertikale Streifen erscheinen auf den Bildern Folgende Punkte überprüfen ● Sind das Glas und die Rollen im ADF sauber? (Seite 127) ● Befinden sich Fremdmaterialien auf dem Dokument (z. B. Papierstaub)? (Seite 127) ● Ist [Vertikale Streifenerkennung] im Scannertreiber für einen Scan aktiviert? (Seite 127) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143)
Problembehebungen Es werden häufig sich überlappende Dokument in den Scanner eingezogen Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 128) ● Erfüllen die Dokumente die Bedingungen zur genauen Erkennung sich überlappender Dokumente, wenn die Einstellung zur Erkennung sich überlappender Dokumente aktiviert ist? (Seite 128) Haben Sie ein dickes Dokument wie eine Kunststoffkarte gescannt? (Seite 129) ●...
Seite 129
Problembehebungen ● Haben Sie ein dickes Dokument wie eine Kunststoffkarte gescannt? Behebung Wenn Sie ein dickes Dokument, wie eine Plastikkarte, scannen, führen Sie das Dokument in die Rückführpfad-Öffnung ein, um es zu scannen. ● Haben Sie die Dokumente vor dem Einlegen in den ADF-Papierschacht (Einzug) aufgefächert? Behebung Lockern Sie die Dokumente auf.
Seite 130
Problembehebungen ● Verwenden Sie den Scanner in einer Höhe von 2000 m oder höher? Behebung Aktivieren Sie [Höhenmodus] im Software Operation Panel. Für weitere Details siehe Scannen in großen Höhen [Höhenmodus] (Seite 184). Wird der Scanner auf Höhen unter 2000 m mit aktivierter Option [Höhenmodus] verwendet, werden sich überlappende Dokumente eventuell nicht erkannt.
Problembehebungen Dokumente werden häufig nicht automatisch in den ADF eingezogen Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 131) ● Haben Sie die Dokumente vor dem Einlegen in den ADF-Papierschacht (Einzug) aufgefächert? (Seite 131) Sind die Papierseparations-Einheit und die Einzugsrolle korrekt eingesetzt? (Seite 131) ●...
Seite 132
Problembehebungen ● Sind die Papierseparations-Einheit und die Einzugsrolle abgenutzt? Behebung Starten Sie das Software Operation Panel, um die Zähler für die Papierseparations-Einheit und Einzugsrolle zu prüfen. Tauschen Sie die Papierseparations-Einheit und die Einzugsrolle bei Bedarf aus. Für weitere Details siehe Überprüfen der Blattzähler (Seite 166).
Problembehebungen Papierstaus/Einzugsfehler treten vermehrt auf Folgende Punkte überprüfen ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 133) ● Befinden sich Fremdmaterialien im ADF? (Seite 133) ● Befinden sich ein Dokument im ADF? (Seite 133) Befindet sich noch ein Dokument im Rückführpfad-Öffnung? (Seite 133) ●...
Seite 134
Problembehebungen ● Sind die Papierseparations-Einheit und die Einzugsrolle korrekt eingesetzt? Behebung Installieren Sie die Papierseparations-Einheit und die Einzugsrolle korrekt. Weitere Informationen finden Sie unter Austauschen der Papierseparations-Einheit (Seite 97) Ersetzen der Einzugsrolle (Seite 100). ● Sind die Papierseparations-Einheit und die Einzugsrolle sauber? Behebung Reinigen Sie die Papierseparations-Einheit und die Einzugsrolle.
Problembehebungen Bilder wirken in die Länge gezogen Folgende Punkte überprüfen ● Sind die Rollen sauber? (Seite 135) ● Erfüllt Ihr Computer die Papieranforderungen? (Seite 135) ● Sind die Papierseparations-Einheit und die Einzugsrolle korrekt eingesetzt? (Seite 135) Haben Sie die Vergrößerungsstufe angepasst? (Seite 135) ●...
Seite 136
Problembehebungen ● Haben Sie eine Broschüre gescannt? Behebung Wenn Sie eine offene Broschüre scannen, führen Sie die Seite, die weniger Seiten hat, in der Mitte der Rückführpfad-Öffnung ein. Wenn Sie eine Broschüre ohne Anpassungen scannen und das gescannte Bild gestreckt ist, platzieren Sie die Broschüre im Broschüren-Trägerblatt und führen Sie dann den Scan durch.
Problembehebungen Ein Schatten erscheint am oberen oder unteren Rand des Bildes Folgende Punkte überprüfen ● Haben Sie die Offset-Einstellung (die Startposition des Scannens) angepasst? (Seite 137) ● Haben Sie die Funktion Seitenrand Filter zum Auffüllen der Schatten am Rand verwendet? (Seite 137) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143)
Problembehebungen Auf dem Dokument befinden sich schwarze Verschmutzungen Folgende Punkte überprüfen ● Haben Sie mit Bleistift beschriebene Dokumente gescannt? (Seite 138) ● Sind das Glas und die Rollen im ADF sauber? (Seite 138) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Problembehebungen Der obere Teil des gescannten Bildes scheint zu fehlen Folgende Punkte überprüfen ● Haben Sie die Papiergröße des zu scannenden Dokuments im Scannertreiber festgelegt? (Seite 139) Wenn das Problem weiterhin besteht, lesen Sie unter Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen (Seite 143) nach und unternehmen Sie entsprechende Maßnahmen.
Problembehebungen Das Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt wird nicht sauber eingezogen oder es kommt zu einem Papierstau Folgende Punkte überprüfen Ist das Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt sauber? (Seite 140) ● Haben Sie das Trägerblatt/Foto-Trägerblatt/Broschüren-Trägerblatt in den ADF-Papierschacht (Einzug) ● eingelegt? (Seite 140) Sind das Glas und die Rollen im ADF sauber? (Seite 141) ●...
Seite 141
Problembehebungen ● Scannen von Fotos und Ausschnitten ohne Beschädigungen (Seite 76) ● Scannen von Broschüren, wie Pässen, ohne Beschädigungen (Seite 78) ● Sind das Glas und die Rollen im ADF sauber? Behebung Reinigen Sie die verschmutzten Teile. Für weitere Details siehe Reinigen der Innenseite des Scanners (ADF) mit einem Tuch (Seite 90).
Problembehebungen Bei der Verwendung des Trägerblatts/Foto-Trägerblatts/Broschüren-Trägerblatts scheint ein Teil des Bildes zu fehlen Folgende Punkte überprüfen Haben Sie mehrere kleine Dokumente (wie z. B. Fotos oder Postkarten) zum Scannen in das Trägerblatt/ ● Foto-Trägerblatt/Broschüren-Trägerblatt gelegt? (Seite 142) Befindet sich die Falzlinie des Dokuments außerhalb des Bereichs des Trägerblatts/Foto-Trägerblatts/ ●...
Problembehebungen Die ersten Maßnahmen, wenn Sie Fehler oder Probleme feststellen Wenn Sie Fehler oder Probleme bei der Verwendung des Scanners feststellen, führen Sie folgende Maßnahmen durch: ● Stellen Sie sicher, dass das Gerät ausreichend mit Strom versorgt wird. Verwenden Sie kein Verlängerungskabel.
Überprüfen Sie die folgenden Punkte, bevor Sie sich an den Vertreiber/Händler wenden, von dem Sie das Produkt gekauft haben. Überblick (Seite 144) ● Fehlerstatus (Seite 144) ● Überblick Element Eintrag Scannername Beispiel: fi-800R Für weitere Details siehe Überprüfen des Produktetiketts (Seite 146). Seriennummer Beispiel: XXXX000001 Für weitere Details siehe Überprüfen des Produktetiketts (Seite 146).
Seite 145
Problembehebungen Element Eintrag Hauptverwendungszweck Datum der letzten Reinigung Datum des letzten Verbrauchsmaterialienaustauschs Bedienfeldstatus ● Bildqualität Element Eintrag Typ und Version des Scannertreibers Schnittstellenkarte Betriebssystem (Windows) Anwendung Beispiel: PaperStream Capture Scanseite(n) Beispiel: Vorderseite, Rückseite, beidseitig Auflösung Beispiel: 600 dpi, 75 dpi Bildmodus Beispiel: Farbe, Graustufen, Schwarzweiß...
Problembehebungen Überprüfen des Produktetiketts Dieser Abschnitt beschreibt das Produktetikett des Scanners. Das Typenschild befindet sich an der in der folgenden Abbildung dargestellten Position: Etikett (Beispiel): Dieses Etikett zeigt Scannerinformationen an.
Scanner-Einstellungen (Software Operation Panel) Dieser Abschnitt beschreibt die Verwendung von Software Operation Panel zur Konfiguration der Scannereinstellungen. Starten des Software Operation Panels Das Software Operation Panel wird zusammen mit dem PaperStream IP Treiber installiert. Mit dieser Anwendung können Sie die Einstellungen für die Bedienung des Scanners und die Verwaltung von Verbrauchsmaterialien konfigurieren.
Seite 148
Scanner-Einstellungen (Software Operation Panel) Klicken Sie auf das [Start]-Menü → [fi Series] → [Software Operation Panel]. Das Software Operation Panel Symbol wird im erscheinenden Menü angezeigt, wenn Sie im Benachrichtigungsfeld auf klicken. Um das Symbol Software Operation Panel ständig im Infobereich anzuzeigen, ziehen Sie das Symbol auf den Infobereich.
Scanner-Einstellungen (Software Operation Panel) Festlegen von Software Operation Panel auf [Nur Ansichtsmodus] Indem Sie ein Kennwort vergeben, wird das Software Operation Panel im [Nur Ansichtsmodus] ausgeführt. Benutzer können somit Scannereinstellungen nur einsehen. Scannereinstellungen können konfiguriert werden, wenn kein Kennwort festgelegt ist. Durch die Kennwortvergabe können unbeabsichtigte oder unnötige Änderungen der Einstellungen vermieden werden.
Scanner-Einstellungen (Software Operation Panel) Einstellung des [Nur Ansichtsmodus] Setzen Sie Software Operation Panel auf [Nur Ansichtsmodus]. Legen Sie ein Kennwort fest. Für weitere Details siehe Kennworteinstellung (Seite 154). Rechtsklicken Sie auf das Symbol Software Operation Panel im Infobereich und wählen Sie dann [Nur Ansichtsmodus] aus dem Menü...
Seite 151
Scanner-Einstellungen (Software Operation Panel) HINWEIS Im [Nur Ansichtsmodus] erscheint ein Häkchen neben [Nur Ansichtsmodus] im Rechtsklick-Menü von Software Operation Panel im Benachrichtigungsfeld.
Scanner-Einstellungen (Software Operation Panel) Beenden von [Nur Ansichtsmodus] Schließen Sie [Nur Ansichtsmodus] im Software Operation Panel anhand der folgenden Schritte. Rechtsklicken Sie auf das Symbol Software Operation Panel im Infobereich und wählen Sie dann [Nur Ansichtsmodus] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 153
Scanner-Einstellungen (Software Operation Panel) Software Operation Panel beendet [Nur Ansichtsmodus] und die Scanner-Einstellungen können geändert werden. HINWEIS Wenn Software Operation Panel [Nur Ansichtsmodus] beendet, verschwindet das Häkchen neben [Nur Ansichtsmodus] im Rechtsklick-Menü von Software Operation Panel im Infobereich.
Scanner-Einstellungen (Software Operation Panel) Kennworteinstellung Legen Sie ein Kennwort wie im Folgenden beschrieben fest. Rechtsklicken Sie auf das Software Operation Panel Symbol im Benachrichtigungsfeld und wählen Sie dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie ein neues Kennwort ein, bestätigen Sie dieses durch eine erneute Eingabe und klicken Sie dann auf die Schaltfläche [OK].
Scanner-Einstellungen (Software Operation Panel) Ändern des Kennworts Ändern Sie das Kennwort auf folgende Weise. Rechtsklicken Sie auf das Software Operation Panel Symbol im Benachrichtigungsfeld und wählen Sie dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken Sie dann auf die [OK] Schaltfläche. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 156
Scanner-Einstellungen (Software Operation Panel) Ein Fenster mit einer Meldung wird angezeigt. Klicken Sie auf die [OK] Schaltfläche. Das Kennwort ist somit festgelegt.
Scanner-Einstellungen (Software Operation Panel) Löschen des Kennworts Löschen Sie das Kennwort auf folgende Weise. Rechtsklicken Sie auf das Software Operation Panel Symbol im Benachrichtigungsfeld und wählen Sie dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken Sie dann auf die [OK] Schaltfläche. Das [Kennworteinstellung] Dialogfeld erscheint.
Seite 158
Scanner-Einstellungen (Software Operation Panel) Das Kennwort ist somit gelöscht.
Scanner-Einstellungen (Software Operation Panel) Zurücksetzen des Kennworts Wenn Sie Ihr Kennwort vergessen haben, setzen Sie es zurück. Rechtsklicken Sie auf das Symbol Software Operation Panel im Infobereich und wählen Sie dann [Kennworteinstellung] aus dem Menü aus. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Standardkennwort "fi-scanner"...
Seite 160
Scanner-Einstellungen (Software Operation Panel) Ein Fenster mit einer Meldung wird angezeigt. Klicken Sie auf die [OK] Schaltfläche. Das Kennwort ist somit festgelegt.
Scanner-Einstellungen (Software Operation Panel) Einstellungselemente Über das Software Operation Panel können die Einstellungen in Bezug auf das Scannen von Dokumenten oder die Verwaltung von Verbrauchsmaterialien für den Scanner konfiguriert werden, der mit dem Computer verbunden ist. Die folgenden Listen werden für die Konfiguration verwendet. ●...
Seite 162
Scanner-Einstellungen (Software Operation Panel) Das Fenster [Offset] wird angezeigt. Die folgenden Optionen können in diesen Fenstern konfiguriert werden: Einstellungselement Beschreibung Blattzähler Der Status der einzelnen Verbrauchsmaterialien kann zur (Überprüfen/Zurücksetzen) Bestimmung eines Austausches eingesehen werden. Setzen Sie nach dem Austauschen oder Reinigen eines Verbrauchsmaterials den entsprechenden Zähler zurück.
Scanner-Einstellungen (Software Operation Panel) Geräteeinstellung 2 Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147). Wählen Sie aus der linken Liste [Geräteeinstellung 2] aus. Die Einstellungen werden aktuell in [Geräteeinstellung 2] rechts vom Dialogfeld aufgelistet. HINWEIS ●...
Seite 164
Scanner-Einstellungen (Software Operation Panel) Die folgenden Optionen können unter [Geräteeinstellung 2] konfiguriert werden: Einstellungselement Beschreibung Mehrfacheinzugserkennung Bei Dokumenten, die in den ADF-Papierschacht (Einzug) eingelegt werden, konfigurieren Sie die Einstellungen, damit sich überlappende Dokumente während des Scans erkannt werden können. Seitenrand Filter (U-förmig) Bei Dokumenten, die in den ADF-Papierschacht (Einzug) eingelegt werden, konfigurieren Sie die Einstellungen zum Ausfüllen der Schatten oder Streifen um die Kanten des...
Seite 165
Scanner-Einstellungen (Software Operation Panel) Einstellungselement Beschreibung Power-Kontrolle Bestimmen Sie, ob der Scanner durch Betätigen der [Power] Taste am Scanner ein-/ausgeschaltet werden soll. Höhenmodus Aktivieren Sie diesen Modus, um den Scanner in einer Höhe von 2000 m oder höher zu verwenden. Ändern Sie die USB-Einstellung, wenn keine Verbindung zwischen dem Scanner und einem Computer eingerichtet werden kann.
Scanner-Einstellungen (Software Operation Panel) Blattzählerbezogene Einstellungen Überprüfen der Blattzähler Der Status der einzelnen Verbrauchsmaterialien kann zur Bestimmung eines Austausches eingesehen werden. Die Hintergrundfarbe des Zählers ändert sich, wenn der Zeitpunkt zum Austausch der Verbrauchsmaterialien oder zum Reinigen des Scanners näher rückt. Die Farbe jedes Zählers ändert sich unter folgenden Bedingungen: ●...
Seite 167
Scanner-Einstellungen (Software Operation Panel) Gesamtanzahl (U-förmig) Gesamtzahl der mit dem ADF-Papierschacht (Einzug) gescannten Blätter Gesamtanzahl (Rückführ) Gesamtzahl der mit der Rückführpfad-Öffnung gescannten Blätter Nach Reinigung Gesamtzahl der nach der Reinigung gescannten Blätter der Papierseparation Gesamtzahl von nach Ersetzen der Papierseparations-Einheit gescannten Blättern Einzugsrolle Gesamtzahl von nach Ersetzen der Einzugsrolle gescannten Blättern Die Standardeinstellung für jeden Zähler ist "0".
Scanner-Einstellungen (Software Operation Panel) Zurücksetzen der Blattzähler Setzen Sie nach dem Austauschen oder Reinigen eines Verbrauchsmaterials den entsprechenden Zähler zurück. Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147). Wählen Sie aus der Liste auf der linken Seite [Geräteeinstellung] aus und klicken Sie auf die Schaltfläche [Löschen] für [Nach Reinigung], wenn die Reinigung durchgeführt wird, oder auf die Schaltfläche [Löschen] für das Verbrauchsmaterial, das Sie ausgetauscht haben.
Scanner-Einstellungen (Software Operation Panel) Meldungen für das Austauschen oder Reinigen von Verbrauchsmaterialien Die folgenden Meldungen können während der Nutzung des Scanners auf dem Computer angezeigt werden. Beispiel: Meldungen für das Austauschen von Verbrauchsmaterialien Beispiel: Meldungen für das Reinigen Beachten Sie die Meldung und ersetzen bzw. reinigen Sie dann die entsprechenden Verbrauchsmaterialien. Ausführliche Informationen zum Ersetzen von Verbrauchsmaterialien finden Sie unter folgenden Abschnitten: ●...
Scanner-Einstellungen (Software Operation Panel) Reinigungszyklus des Scanners [Reinigungszyklus] Legen Sie den Reinigungszyklus für das Scannerinnere fest. Die Hintergrundfarbe des Zählers [Nach Reinigung] auf dem Bildschirm [Geräteeinstellung] ändern sich in gelb, wenn der Zähler den festgelegten Wert für diese Option erreicht. Sie können auch eine Meldung mit Reinigungsanweisungen anzeigen, die unter Meldungen für das Austauschen oder Reinigen von Verbrauchsmaterialien (Seite 169)
Scanner-Einstellungen (Software Operation Panel) Festlegen des Zyklus für den Austausch von Verbrauchsmaterialien [Nutzungsdauerzähler] Bestimmen Sie die Ersetzungszyklen für Verbrauchsmaterialien. Die Hintergrundfarbe des Zählers für [der Papierseparation] oder [Einzugsrollen] ändert sich in [Geräteeinstellung] zu hellgelb, sobald der Seitenzähler (nach dem Ersetzen der Verbrauchsmaterialien) 95% des für diese Einstellung festgelegten Wertes erreicht hat, und zu gelb, sobald 100% des Wertes erreicht sind.
Scanner-Einstellungen (Software Operation Panel) Einstellungen für das Scannen Anpassen der Startposition des Scans [Offseteinstellung/Vertikale Vergrößerungskorrektur] Wenn die Ausgabeposition des gescannten Bildes nicht korrekt ist oder das Bild verkürzt/überlang (vertikal) erscheint, passen Sie den Offset und die vertikale Vergrößerung an. WICHTIG Normalerweise sind keine Anpassungen erforderlich, da die Standardeinstellungen bereits angepasste Werte verwenden.
Seite 173
Scanner-Einstellungen (Software Operation Panel) Führen Sie die erforderlichen Anpassungen aus. Offseteinstellung Einheit Wählen Sie ein Gerät für die Offset-Anpassung. Die Standardeinstellung ist [U-förmig (Vor.)]. Horizontal Legen Sie den horizontalen (Breite) Offset fest. Der festgelegte Wert kann von -2 bis +2 mm (in Schritten von 0,5) reichen. Die Standardeinstellung ist "0".
Seite 174
Scanner-Einstellungen (Software Operation Panel) Vertikale Vergrößerungskorrektur Einheit Wählen Sie ein Gerät für die vertikale Vergrößerungskorrektur aus. Die Standardeinstellung ist [U-förmig]. Vertikale Vergrößerungskorrektur Legen Sie die vertikale (Länge) Vergrößerung fest. Der festgelegte Wert kann von -3,1 bis +3,1% (in Schritten von 0,1) reichen. Die Standardeinstellung ist "0,0".
Scanner-Einstellungen (Software Operation Panel) Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (U-förmig)] Bei Dokumenten, die in den ADF-Papierschacht (Einzug) eingelegt werden, konfigurieren Sie die Einstellungen zum Ausfüllen der Schatten oder Streifen um die Kanten des gescannten Bildes. Abhängig vom Zustand des gescannten Dokuments können Schatten auf dem Dokument als schwarze Streifen erscheinen.
Seite 176
Scanner-Einstellungen (Software Operation Panel) Der spezifizierte Bereich ist je nach Hintergrundfarbe weiß oder schwarz ausgefüllt. (1): Oben = 0 bis 15 mm (2): Von = -7 bis 7 mm (3): Rechts = 0 bis 15 mm (4): Links = 0 bis 15 mm (in 1 mm Schritten) WICHTIG Beachten Sie, dass wenn der Zielbereich des Seitenrandfilters zu weit ist einige Zeichen in Nähe der...
Scanner-Einstellungen (Software Operation Panel) Entfernen von Schatten/Streifen, die an den Kanten der Bilder erscheinen [Seitenrand Filter (Rückführ)] Bei einem Dokument, das in die Rückführpfad-Öffnung eingeführt wird, konfigurieren Sie die Einstellungen zum Ausfüllen der Schatten oder Streifen um die Kanten des gescannten Bildes. Abhängig vom Zustand des gescannten Dokuments können Schatten auf dem Dokument als schwarze Streifen erscheinen.
Seite 178
Scanner-Einstellungen (Software Operation Panel) Der spezifizierte Bereich ist je nach Hintergrundfarbe weiß oder schwarz ausgefüllt. (1): Oben = -7 bis 7 mm (2): Unten = 0 bis 15 mm (3): Rechts = 0 bis 15 mm (4): Links = 0 bis 15 mm (in 1 mm Schritten) WICHTIG Beachten Sie, dass wenn der Zielbereich des Seitenrandfilters zu weit ist einige Zeichen in Nähe der...
Scanner-Einstellungen (Software Operation Panel) Konfigurieren der Scaneinstellung zum Ausschließen festgelegter Farben beim Scannen [Blindfarbe] Sie können eine Farbe vom Scan ausschließen, indem Sie entweder rot, grün oder blau (die drei Primärfarben) auswählen. Dokumente können gescannt werden, ohne dass Farben ausgeschlossen werden. Wenn Sie zum Beispiel ein Dokument mit schwarzen Zeichen und einem grünen Rand scannen und grün als Blindfarbe auswählen, werden nur die schwarzen Zeichen des Dokuments gescannt.
Seite 180
Scanner-Einstellungen (Software Operation Panel) WICHTIG ● Diese Funktion funktioniert am besten mit hellen (geringe Intensität) Farben, dunkle Farben werden evtl. nicht ausgeschlossen. ● Sie können keine andere Farbe als Rot, Grün und Blau festlegen. Um eine andere Farbe auszuschließen, treffen Sie diese Einstellung bitte im Scannertreiber. Ausführliche Informationen finden Sie in der Hilfe zum Scannertreiber.
Scanner-Einstellungen (Software Operation Panel) Festlegen der wiederholten Einzugsversuche [Wiederholte Papiereinzüge] Legen Sie die Anzahl der Neuversuche für den Einzug fest, wenn ein Dokument nicht über den ADF-Papierschacht (Einzug) eingezogen wird. Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147).
Scanner-Einstellungen (Software Operation Panel) Zuschneiden der Bildgrenze [Grenzlinien AutoCrop] Wenn der Scanner so eingestellt ist, dass das Papierformat automatisch erkannt wird, legen Sie fest, ob der Bruchteil des gescannten Bilds optimiert werden soll (aufrunden/abrunden). Wenn die Papiergröße erkannt wird, kann im Vergleich zur Standardpapiergröße ein Bruchteil des gescannten Bilds vorliegen.
Seite 183
Scanner-Einstellungen (Software Operation Panel) HINWEIS Diese Einstellung ist nur für das Scannen von Bildern in Schwarzweiß gültig.
Scanner-Einstellungen (Software Operation Panel) Scannen in großen Höhen [Höhenmodus] Aktivieren Sie diesen Modus, um den Scanner in einer Höhe von 2000 m oder höher zu verwenden. Der niedrige atmosphärischen Druck in großen Höhen kann die Genauigkeit der Erkennung sich überlappender Dokumente durch den Ultraschallsensor verringern.
Scanner-Einstellungen (Software Operation Panel) Festlegen des USB-Betriebs [USB] Ändern Sie die USB-Einstellung, wenn keine Verbindung zwischen dem Scanner und einem Computer eingerichtet werden kann. Nachdem Sie Einstellung geändert wurde, wird der Scanner neu gestartet. Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147).
Scanner-Einstellungen (Software Operation Panel) Einstellungen in Bezug auf die Erkennung für sich überlappende Dokumente (Mehrfacheinzugserkennung) Festlegen einer Methode zur Erkennung sich überlappender Dokumente [Mehrfacheinzugserkennung] Wenn sich zwei oder mehr Blätter überlappen und gleichzeitig eingezogen werden, ist dies ein Fehler, der als Mehrfacheinzug bezeichnet wird.
Seite 187
Scanner-Einstellungen (Software Operation Panel) Keine Sich überlappende Dokumente werden nicht erkannt. Dies ist die Standardeinstellung. Überprüfung von Überlappung(Ultra Sonic) Erkennt sich überlappende Dokumente mit dem Ultraschallsensor. Wurde dies ausgewählt, stehen zwei Optionen zur Verfügung: ● Legen Sie einen Bereich fest, um sich überlappende Dokumente anhand der Länge ab der Vorderkante des Dokuments in Einzugsrichtung zu erkennen.
Seite 188
Scanner-Einstellungen (Software Operation Panel) Jede Länge unter dem angegebenen Wert wird als leichter Fehler toleriert und nicht als sich überlappende Dokumente erkannt. Wählen Sie unter 10/15/20 mm. Die Standardeinstellung ist "10". WICHTIG ● Um Dokumente mit unterschiedlichen Längen zu scannen, wählen Sie [Überprüfung von Überlappung(Ultra Sonic)] aus.
Scanner-Einstellungen (Software Operation Panel) Festlegen des Bereichs zur Erkennung sich überlappender Dokumente [Überwachungsbereich für die Mehrfacheinzugserkennung.] Bei Dokumenten, die in den ADF-Papierschacht (Einzug) eingelegt werden, legen Sie einen Bereich fest, in dem sich überlappende Dokument erkannt werden sollen. Legen Sie diese Option fest, wenn [Überprüfung von Überlappung(Ultra Sonic)] oder [Überprüfung von Überlappung und Länge] für [Mehrfacheinzugserkennung] ausgewählt ist.
Seite 190
Scanner-Einstellungen (Software Operation Panel) [Ausgewählte Spanne] Kontrollkästchen Aktivieren Sie das Kontrollkästchen zur Bestimmung des Erkennungsumfangs (angezeigt in hellrosa) in der folgenden Abbildung. Das Kontrollkästchen ist in den Standardeinstellungen deaktiviert. Durch Deaktivieren des Kontrollkästchens werden die Start- und die Endposition auf "0" gesetzt und sich überlappende Dokumente werden für das ganze Dokument erkannt.
Seite 191
Scanner-Einstellungen (Software Operation Panel) Ende (Mitte) Legen Sie die Endposition des Erkennungsbereichs anhand der Länge fest, gemessen ab der Vorderkante des Dokuments in Einzugsrichtung. Einstellungsspanne: 0 bis 510 mm, in 2-mm-Schritten, Start < Ende Die Standardeinstellung ist "0". HINWEIS ● Wenn die Start- und Endpositionen beide "0" sind, werden sich überlappende Dokumente für das ganze Dokument erkannt, unabhängig von der Einstellung für [Ausgewählte Spanne].
Seite 192
Scanner-Einstellungen (Software Operation Panel) ■ Beispiele für die Einstellungen des Bereichs zur Erkennung der Überlappung von Dokumenten Beispiel 1 Die Einstellungsdetails sind wie folgt. Erkennungsbereich: Legen Sie den aktivierten Bereich fest, Start: 50 mm, Ende: 200 mm Überlappende Dokumente werden nur innerhalb des hellrosa Bereichs erkannt. Beispiel 2 Die Einstellungsdetails sind wie folgt.
Seite 193
Scanner-Einstellungen (Software Operation Panel) Erkennungsbereich: Legen Sie den deaktivierten Bereich fest, Start: 0 mm, Ende: 300 mm Überlappende Dokumente werden nur innerhalb des hellrosa Bereichs erkannt. Beispiel 3 (schlechtes Beispiel) Die Einstellungsdetails sind wie folgt. Erkennungsbereich: Legen Sie den aktivierten Bereich fest, Start: 100 mm, Ende: 102 mm...
Seite 194
Scanner-Einstellungen (Software Operation Panel) Da der Erkennungsbereich (Länge) kleiner ist als 5 mm, können sich überlappende Dokumente nicht korrekt erkannt werden.
Scanner-Einstellungen (Software Operation Panel) Festlegen des Ignorierens bestimmter Überlappungsmuster [Intelligente Mehrfacheinzugsfunktion] Bei Dokumenten, die in den ADF-Papierschacht (Einzug) eingelegt werden, konfigurieren Sie die Einstellung so, dass bestimmte Muster sich überlappender Dokumente automatisch ignoriert werden, wenn die Einstellung zur Erkennung sich überlappender Dokumente aktiviert ist. Beachten Sie, dass hierfür zuerst [Überprüfung von Überlappung(Ultra Sonic)] oder [Überprüfung von Überlappung und Länge] im Scannertreiber und Festlegen einer Methode zur Erkennung sich überlappender Dokumente...
Seite 196
Scanner-Einstellungen (Software Operation Panel) Automatischer Modus 1 Legen Sie fest, ob die Länge und Position eines Stücks Papier, das an einem Dokument anhaftet und als sich überlappende Dokumente erkannt wurde, als Überlappungsmuster gespeichert wird. Wenn das Überlappungsmuster gespeichert wird, werden Dokument mit dem gleichen Überlappungsmuster ab dem nächsten Scan nicht als sich überlappende Dokumente erkannt.
Scanner-Einstellungen (Software Operation Panel) Zeitüberschreitungseinstellungen Einstellen der Wartezeit bis zum Übergang in den Energiesparmodus [Energiesparmodus] Legen Sie die Wartezeit bis zum Eintritt des Scanners in den Energiesparmodus fest. Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147).
Seite 198
Scanner-Einstellungen (Software Operation Panel) Die Standardeinstellung ist "Nach 4 Stunden".
Scanner-Einstellungen (Software Operation Panel) Einstellungen in Bezug auf das Ein-/Ausschalten und Starten des Scanners Methoden für das Ein- und Ausschalten des Scanners [Power-Kontrolle] Bestimmen Sie, ob der Scanner durch Betätigen der [Power] Taste am Scanner ein-/ausgeschaltet werden soll. Starten Sie das Software Operation Panel. Für weitere Details siehe Starten des Software Operation Panels (Seite 147).
Seite 200
Scanner-Einstellungen (Software Operation Panel) Durch das Anschließen/Trennen eines USB-Kabels kann der Scanner ein-/ausgeschaltet werden. WICHTIG Einige Computer- und USB-Hubmodelle versorgen den USB-Bus auch nach dem Ausschalten des Computers weiterhin mit Strom. Sollte dies der Fall sein, kann [USB-Stromversorgung aktivieren] eventuell nicht korrekt ausgeführt werden.
Scanner-Einstellungen (Software Operation Panel) Scanner bezogene Wartungseinstellungen Erkennen vertikaler Linien [Vertikale Streifenerkennung] Sie können die Einstellungen für die Erkennung von Verschmutzungen auf dem Glas konfigurieren. Senkrechte Streifen können auf den Bildern erscheinen, wenn das Glas verschmutzt ist. Wenn für die Einstellung "Vertikale Streifenerkennung" [Aktivieren] ausgewählt ist, werden Sie benachrichtigt, wenn Schmutz auf dem Glas erkannt wird (der vertikale Streifen verursacht).
Scanner-Einstellungen (Software Operation Panel) Festlegen der Empfindlichkeitsstufe für die Vertikale Streifenerkennung [Vertikale Streifen Empfindlichkeit] Legen Sie die Empfindlichkeit für das Erkennen von vertikalen Streifen (Verschmutzungen auf dem Glas) fest, wenn [Aktivieren] für [Vertikale Streifenerkennung] ausgewählt ist. Passen Sie die Empfindlichkeitsstufe abhängig davon an, wie schmutzig das Glas ist. Starten Sie das Software Operation Panel.
Seite 204
Anhang *1:Das Scannen von langen Seiten unterstützt Dokumente (die in den ADF-Papierschacht (Einzug) eingelegt sind) mit einer Länge von bis zu 5588 mm, wenn eine Scanauflösung von 200 dpi oder weniger gewählt wurde. *2:Dient dem Scannen über den ADF-Papierschacht (Einzug). Hierbei handelt es sich nur um die Hardwarebegrenzung.
Anhang Installationsspezifikationen Element Spezifikationen Äußere Abmessungen (Breite × Tiefe × Höhe) 296 × 105 × 83 mm Aufstellplatz (B × T × H) (*1) 438 × 303 × 275 mm Gewicht 2 kg oder weniger Stromversorgung Spannung AC 100 bis 240 V ±10% Phase Einphasig Frequenzspanne...
Anhang Scanner Optionen Name Teil-Nr. Beschreibung Trägerblätter PA03360-0013 Trägerblätter (5 Blätter pro Set): Dies sind Blätter, die verwendet werden, um Dokumente einzuziehen, ohne sie zu beschädigen. Mit dem Trägerblatt können Sie Dokumente, die größer als A4/Letter sind (zum Beispiel Format A3 oder B4), und Dokumente wie Ausschnitte scannen, ohne sie zu beschädigen.
Wählen Sie [Software Operation Panel]. Das Software Operation Panel wird zusammen mit dem PaperStream IP Treiber installiert. ● Wenn Sie Error Recovery Guide deinstallieren Wählen Sie [Error Recovery Guide for fi-800R]. ● Wenn Sie PaperStream Capture/PaperStream Capture Pro (Testversion) deinstallieren Wählen Sie [PaperStream Capture].
Seite 209
Anhang Wählen Sie [Scanner Central Admin Agent]. ● Wenn Sie fi Series Online Update deinstallieren Wählen Sie [fi Series Online Update]. Klicken Sie auf die [Entfernen] oder [Entfernen/Ändern] Schaltfläche. Wenn eine Bestätigungsmeldung angezeigt wird, klicken Sie auf die Schaltfläche [OK] oder [Ja] . Die Software wird somit entfernt.
● fi Series Bildscanner Für weitere Abfragen zum Scanner siehe die folgende Webseite: http://imagescanner.fujitsu.com/g-support.html Kann Ihr Problem nach Konsultation der obigen Webseite nicht behoben werden, kontaktieren Sie Ihre Fujitsu-Vertretung über die folgende Webseite: http://imagescanner.fujitsu.com/warranty.html ● Kontakt für Verbrauchs- und Reinigungsmaterialien...
