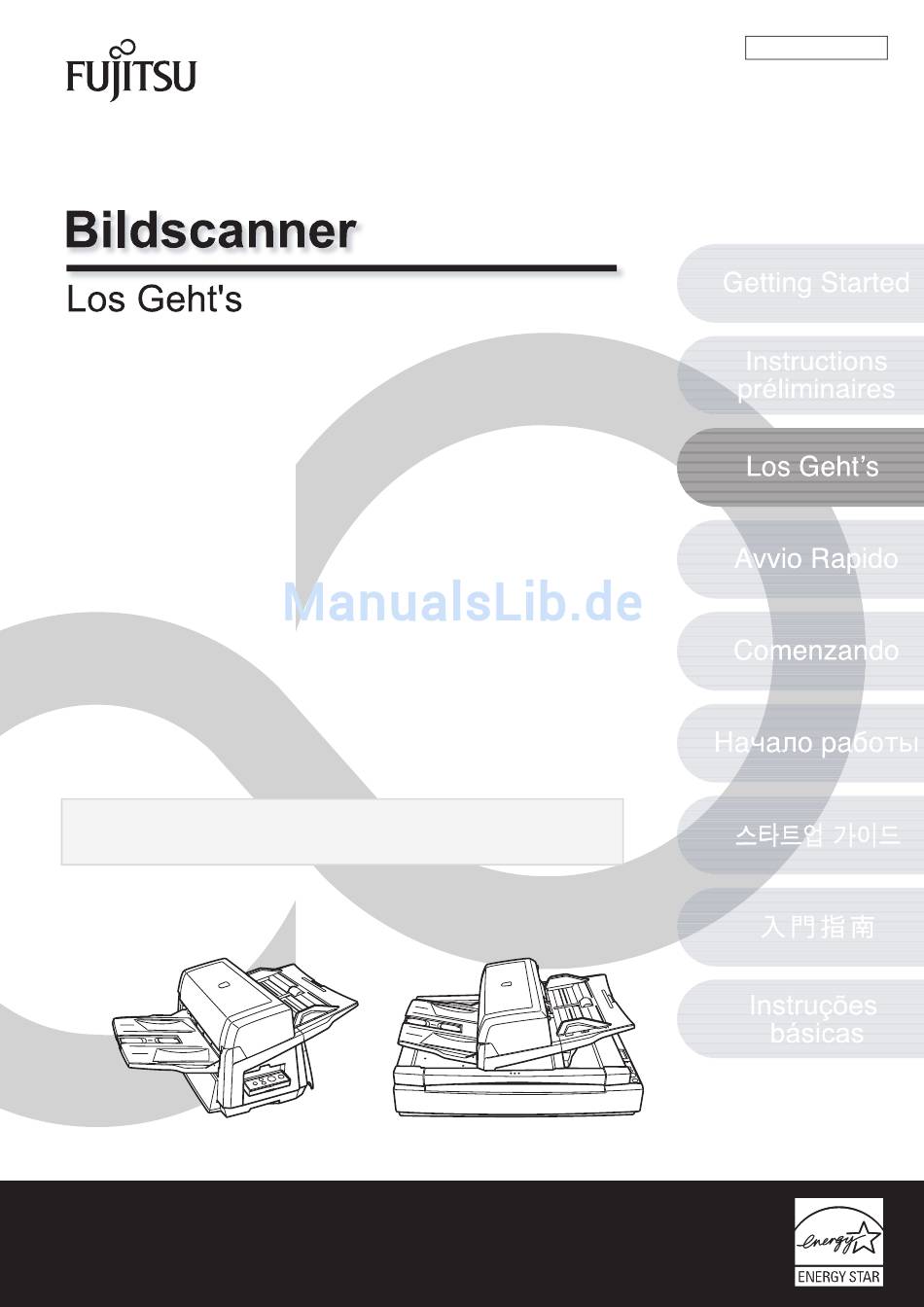

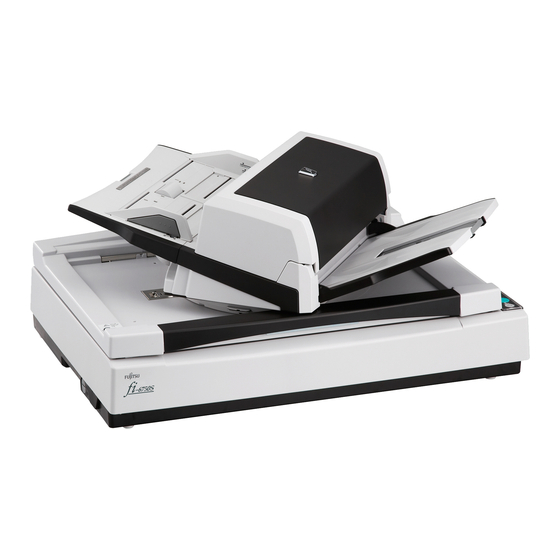

fi-6670/fi-6770/fi-6750S
Vielen Dank, dass Sie dich für den Farbbildscanner der fi-6670 / fi-6770 / fi-
6750S Serie entschieden haben. In diesem Handbuch (Los Geht's) sind die
Vorbereitungen und Einstellungen für das Scannen beschrieben. Lesen Sie es
daher vor der Erstbenutzung bitte gründlich durch.
Einführung .....................................................................2
Behördliche Bestimmungen.........................................3
Konventionen.................................................................4
Sicherheitsvorkehrungen .............................................5
Sicherheitsinformationen .............................................6
1 Vorbereitung ................................................................10
2 Installation des Scanners ...........................................15
3 Kabelanschluss ...........................................................17
4 Installieren der Scanner-Software..............................19
5 Ausführung eines Test-Scans ....................................25
Im Bedienungshandbuch (PDF) auf der Setup DVD-ROM finden Sie weitere
Informationen zur Bedienung, Pflege und Wartung des Scanners sowie Hinweise
zu verschiedenen Problembehebungen.
P3PC-2242-04DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fujitsu fi-6750S
Inhaltszusammenfassung für Fujitsu fi-6750S
-
Seite 1: Inhaltsverzeichnis
P3PC-2242-04DE fi-6670/fi-6770/fi-6750S Vielen Dank, dass Sie dich für den Farbbildscanner der fi-6670 / fi-6770 / fi- 6750S Serie entschieden haben. In diesem Handbuch (Los Geht’s) sind die Vorbereitungen und Einstellungen für das Scannen beschrieben. Lesen Sie es daher vor der Erstbenutzung bitte gründlich durch. -
Seite 2: Einführung
Dokumente oder das Einlesen Weiterhin sind auch Filmsequenzen zur von Büchern ausgestattet. Darstellung des Ersetzens von Der fi-6750S scannt nur einseitig und verfügt Verbrauchsmaterialien enthalten. über keinen Duplex-Modus. Dieses Handbuch ist als PDF-Datei auf der Setup DVD-ROM enthalten. -
Seite 3: Behördliche Bestimmungen
Kawasaki-shi Kanagawa 212-8563, Japan Bescheimigung des Herstellers/ Tel. : (81-44) 540-4538 Importeurs © PFU LIMITED 2008-2012 Für den fi-6670/fi-6770/fi-6750S wird folgendes bescheinigt: • In Übereinstimmung mit den Bestimmungen der Behördliche EN45014(CE) funkentstört • Maschinenlärminformationsverordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB (A) oder weniger, Bestimmungen gemäß... -
Seite 4: Konventionen
Modell Bezeichnung Windows Server™ 2003 R2, Standard x64 Edition (Service Pack 2 fi-6670 ADF-Typ Scanner oder aktueller) fi-6770/fi-6750S Flachbett-Typ ® Windows Windows Vista Home Basic Vista Für die Beispielbeschreibungen in diesem Handbuch (32/64 Bit) (Service Pack 1 oder... -
Seite 5: Sicherheitsvorkehrungen
Wartung Anwendung zum Bildscannen) verwendet. Der Benutzer darf keine Reparaturen am Scanner ausführen. Kontaktieren Sie Ihren Fachhändler, bei dem Sie den Scanner Sicherheitsvorkehrungen erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner um Reparaturen am Scanner ausführen zu lassen. Haftungsausschluss Warnetikett LESEN SIE DIESES HANDBUCH SORGFÄLTIG UND... -
Seite 6: Sicherheitsinformationen
Im Folgenden werden wichtige Warnhinweise beschrieben. unkenntlich, noch entfernen Sie diese vom Scanner. Kontaktieren Sie bitte Ihren Fachhändler Beschädigen Sie nicht das Netzkabel. oder einen autorisierten FUJITSU Scanner Servicepartner, wenn das Etikett unleserlich Schützen Sie das Netzkabel vor geworden ist. - Seite 7 Stellen Sie den Scanner nicht in Netzkabel aus der Steckdose. Setzen Sie sich einem Raum mit hoher anschließend mit Ihrer Verkaufsniederlassung oder einen autorisierten Fujitsu Scanner Umgebungstemperatur, hoher Servicepartner in Verbindung. Beachten Sie Luftfeuchtigkeit oder an einem diese Warnung insbesondere, wenn sich kleine schlecht belüfteten, staubigen Ort...
- Seite 8 Berühren Sie die beheizte Sektion ACHTUNG nicht für längere Zeit. Berühren Sie nicht die beheizten Bereiche des Scanners, wie zum Beispiel dessen Unterseite, Im Folgenden werden wichtige Warnhinweise beschrieben: für längere Zeit. Dies könnte Niedrigtemperaturverbrennung zur Stellen Sie den Scanner nicht auf Folge haben.
- Seite 9 Entfernen Sie den Netzstecker aus Gehen Sie vorsichtig mit der Steckdose bevor Sie den Scanner Dokumenten um. bewegen oder transportieren. Geben Sie Acht, sich nicht an den Blattkanten der Dokumente zu schneiden. Bewegen Sie den Scanner nicht mit angeschlossenen Netz- und Schützen Sie den Scanner beim Schnittstellenkabel, da dies die Kabel Transport vor Feuchtigkeit.
-
Seite 10: Vorbereitung
Vorbereitung Packungsinhalt Kontrollieren Sie beim Auspacken des Scanners, ob alle Zubehörteile vorhanden sind. Sollten Teile fehlen oder beschädigt sein, kontaktieren Sie bitte unsere Verkaufsniederlassung, bei der Sie den Scanner erworben haben. Scanner (x1) ADF-Papierschacht (x1) Ausgabefach (x1) Netzkabel (Je nach Land und erworbenem Modell können sich die Inhalte unterscheiden.) USB-Kabel (x1) Setup DVD-ROM (x1) -
Seite 11: Bezeichnung Und Funktionen Der Zubehörteile
Bezeichnung und Funktionen der Zubehörteile Diese Sektion beschreibt die Zubehörteile des Scanners. Weitere Informationen über die Funktionen der einzelnen Bauteile finden Sie im Kapitel 1.2 "Bezeichnung und Funktionen der Zubehörteile" des Bedienungshandbuchs. ■ fi-6670 (ADF-Typ) Schachtrollen- ADF (Automatic Document Feeder) Abdeckung Ausgabefach ADF-Papierschacht... - Seite 12 ■ fi-6770/fi-6750S (Flachbett-Typ) Schachtrollen- abdeckung ADF (Automatic Document Feeder) ADF-Papierschacht Ausgabefach Papierschacht- Ausgabefach- Erweiterung Erweiterung Papierführung Stopper Papierführungstaste Bedienfeld Flachbett Transportsicherung Dokumenten- abdeckung ADF-Arretierungsschraube Griff Dokumenten- fixierung Arretierungsschraubenaufbe- wahrungloch Dokumentenauflage ADF-Taste fi-6770 SCSI-ID-Schalter CGA-Kartensteckplatz SCSI-Anschluss USB-Anschluss fi-6750S Ventilator Netzkabelanschluss Netzschalter...
-
Seite 13: Funktionen Des Bedienfelds
■ Für alle Modelle gleiche Bauteile Bremsrolle (x1) (abnehmbar) Einzugsarm (x1) Bremsrollenhalterung (x1) Ultraschallsensor (x2) Zuführungsrolle (x4) (für die Mehrfacheinzugs- erkennung) Plastikrolle (x4) Schachtrolle (x1) (Mit einer Abdeckung abgedeckt) Glas (x2) Einzugsrollenabdeckung (x1) Blattführung (x2) Einzugsrolle (1 x 2 Typen) (abnehmbar) Funktionen des Bedienfelds Das Bedienfeld besteht aus einer Funktionsnr.-Anzeige, Tasten und LEDs. - Seite 14 ■Flachbett-Typ Check Check LED Funktionsnr.-Anzeige Function [Function] Taste Send to [Send to] Taste Scan / Stop [Scan / Stop] Taste Power [Power] Taste/Power LED Bezeichnung Beschreibung Check LED Leuchtet (orange) auf, wenn ein Fehler aufgetreten ist. Funktionsnr.-Anzeige Zeigt den Fehlerstatus an. [Function] Taste Schaltet die über die [Send to] Taste aktivierte Funktion um.
-
Seite 15: Installation Des Scanners
Installation des Scanners Im Folgenden wird die Installation des Scanenrs beschrieben. Platzieren Sie den Scanner auf seinem Aufstellort. Die äußeren Abmessungen des Scanners und der erforderliche Platz für die Installation wird unten dargestellt: (Einheit: mm) ADF-Typ Flachbett-Typ 1179 1030 Scannergröße Installationsfläche Entriegeln Sie die Transportsicherung (Nur Flachbett-Typ). - Seite 16 3) Schließen Sie vorsichtig die Dokumentenabdeckung. 4) Ändern Sie die Position des ADFs. • Geben Sie beim Bewegen des ADFs Acht, nicht Ihre Finger einzuklemmen. ACHTUNG • Drehen Sie den ADF niemals mehr als 180 Grad, da dieser ansonsten beschä- digt werden kann.
-
Seite 17: Kabelanschluss
Der Typ (USB oder SCSI) und die Lokation der Anschlüsse unterscheidet sich je nach verwendetem Scannermodell. Überprüfen Sie die Modellbezeichnung Ihres Scanners und schließen dann das korrekte Kabel an den korrekten Anschluss an. ADF-Typ fi-6670 USB- oder SCSI-Anschluss SCSI ID SCSI-Kabel USB-Kabel Flachbett-Typ fi-6770 USB- oder SCSI-Anschluss fi-6750S USB-Anschluss SCSI ID USB-Kabel SCSI-Kabel... - Seite 18 Benutzen Sie ein SCSI-Kabel, dessen Anschluss zum SCSI-Anschluss am Computer passt. Verwenden Sie scannerseitig ein 50-poliges High-Density-SCSI-Kabel. • SCSI-Karte: Informationen zur empfohlenen SCSI-Karte finden Sie auf der Fujitsu Website (FAQ): http://www.fujitsu.com/global/support/computing/peripheral/scanners/scsi/ • Schließen Sie den Scanner so an, dass dieser das Abschlussgerät einer SCSI-Kette bildet.
-
Seite 19: Installieren Der Scanner-Software
Ein Software-Programm zur Erstellung qualitativ hochwertiger Bilder mit einer einfachen Operation. Während des Scannens werden Fehlwinkeleinzüge und Unschärfen erkannt und automatisch für das Ausgabebild korrigiert. Kofax VRS steht für den fi-6750S nicht zur Verfügung. ■ScandAll PRO ScandAll PRO ist eine Software zum Scannen von Bildern, die den TWAIN/ISIS-Standards entspricht. -
Seite 20: Adobe Reader
■QuickScan Pro (Trial) [QuickScan Pro (Trial)] (*1) QuickScan Entspricht dem ISIS-Standard. Wenn Sie den ISIS-Scanner Treiber zusammen mit Pro verwenden, können Sie Dokumente scannen und deren Bilder erstellen. Bei der im Lieferumfang enthalten Version von "QuickScan Pro" handelt es sich um eine Demo-Version (Trial). - Seite 21 Windows 2000 Windows Windows XP Windows Windows Windows Windows Professional Professional Server Vista Server Home (32/64 Bit) 2003 (32/64 Bit) 2008 (32/64bit) Edition (32/64 (32/64 Bit) (32 Bit) Bit) Manual Scanner Central Nein Ja (*4) Admin Agent ® Adobe Nein Reader™...
-
Seite 22: Installieren Der Im Lieferumfang Enthaltenen Software
Wenn Sie [Installation (empfohlen)] wählen, werden alle für den Betrieb des Scanners erforderlichen Programme installiert. Die installierten Programme unterscheiden sich entsprechend je nach verwendetem Scanner. Die Scannermodelle und die jeweils installierten Programme können Sie der folgenden Tabelle ent- nehmen: fi-6670/fi-6770 fi-6750S TWAIN ISIS Nein Software Operation Panel Error Recovery Guide... - Seite 23 Vergewissern Sie sich, als Benutzer mit "Administrator"-Privilegien angemeldet zu sein. Legen Sie die Setup DVD-ROM in Ihr Laufwerk ein. Der [FUJITSU Image Scanner Setup] Bildschirm erscheint. Wird die Setup DVD-ROM nicht automatisch erkannt, führen Sie bitte die Datei "AutoPlayer.exe" auf der Setup DVD-ROM über den "Windows Explorer" oder "Computer" manuell aus.
- Seite 24 Legen Sie die Setup DVD-ROM in Ihr Laufwerk ein. Der [FUJITSU Image Scanner Setup] Bildschirm erscheint. Wird die Setup DVD-ROM nicht automatisch erkannt, führen Sie bitte die Datei "AutoPlayer.exe" auf der Setup DVD-ROM über den "Windows Explorer" oder "Computer" manuell aus.
-
Seite 25: Ausführung Eines Test-Scans
Ausführung eines Test-Scans Mit ScandAll PRO können Sie einen Test-Scan ausführen, um zu überprüfen, ob Dokumente korrekt über den ADF eingezogen und gescannt werden. Weitere Informationen zum Scannen über das Flachbett finden im "Kapitel 4 Verschiedene Scans" im Bedienungshandbuch. Im Folgenden wird die Ausführung eines Test-Scans beschrieben: Schalten Sie den Scanner ein. - Seite 26 3) Ziehen Sie das Ausgabefach entsprechend der Dokumentenlänge heraus und klappen den Stopper auf. Starten Sie ScandAll PRO. Wählen Sie aus dem [Start] Menü [Alle Programme] [Fujitsu ScandAll PRO] [ScandAll PRO]. Wählen Sie aus dem [Extras] Menü [Präfenzen]. Das [Einstellung] Dialogfeld erscheint.
- Seite 27 Wenn Sie Kofax VRS zum ersten Mal verwenden, erscheint der [Kofax VRS registrieren] Bildschirm. Durch die Benutzerregistrierung können Sie Kundendienstinformationen von Kofax beziehen und auch die Kofax VRS Software aktualisieren, Sie können jedoch Kofax VRS auch benutzen, ohne sich zu registrieren. Um sich später zu registrieren, wählen Sie bitte aus dem [Start] Menü...
- Seite 28 Konfigurieren Sie die Einstellungen für das Scannen, wie zum Beispiel die Papiergröße oder die Auflösung. ■ TWAIN Scanner-Treiber Konfigurieren Sie die Einstellungen für das Scannen und klicken dann auf die [OK] Taste. Das Einstellungsdialogfeld des Scanner- Treibers wird eventuell nach dem Klicken auf die [OK] Taste erneut angezeigt.
- Seite 29 Klicken Sie im [Scan-Einstellungen] Dialogfeld auf die [Scannen] Taste. Das Bild des gescannten Dokuments wird im ScandAll PRO Fenster angezeigt. Siehe "Kapitel 7 Problembehebungen" im Bedienungshandbuch, sollte auf die Funktionsnr.- Anzeige eine Zahl und einen Buchstaben abwechselnd anzeigen. Weitere Informationen zum Scannen von Dokumenten finden Sie im "Kapitel 4 Scannen verschiedener Dokumententypen"...
- Seite 30 Bildscanner Los Geht’s P3PC-2242-04DE Datum der Ausgabe: August 2012 Verantwortlich für die Ausgabe: PFU LIMITED • Ohne ausdrückliche schriftliche Genehmigung darf kein Teil dieses Handbuchs oder die Scanner Anwendung vervielfältigt werden, unabhängig davon, auf welche Art und Weise dies geschieht.
