1. Introduzione.
Quadro di comando per un motore in corrente alternata con regolazione di coppia (AV1), ingresso per finecorsa o pulsanti AP/CH, selezionabile, in-
gressi per foto dispositivo, pulsante stop, passo passo, con radio modulare e memoria d'espansione e possibilità d'installare una scheda aggiuntiva
per la luce di cortesia e l'elettroserratura (AV1).
Questo quadro di comando e stato ideato per l'automazione di serrande, tapparelle, e scorrevoli.

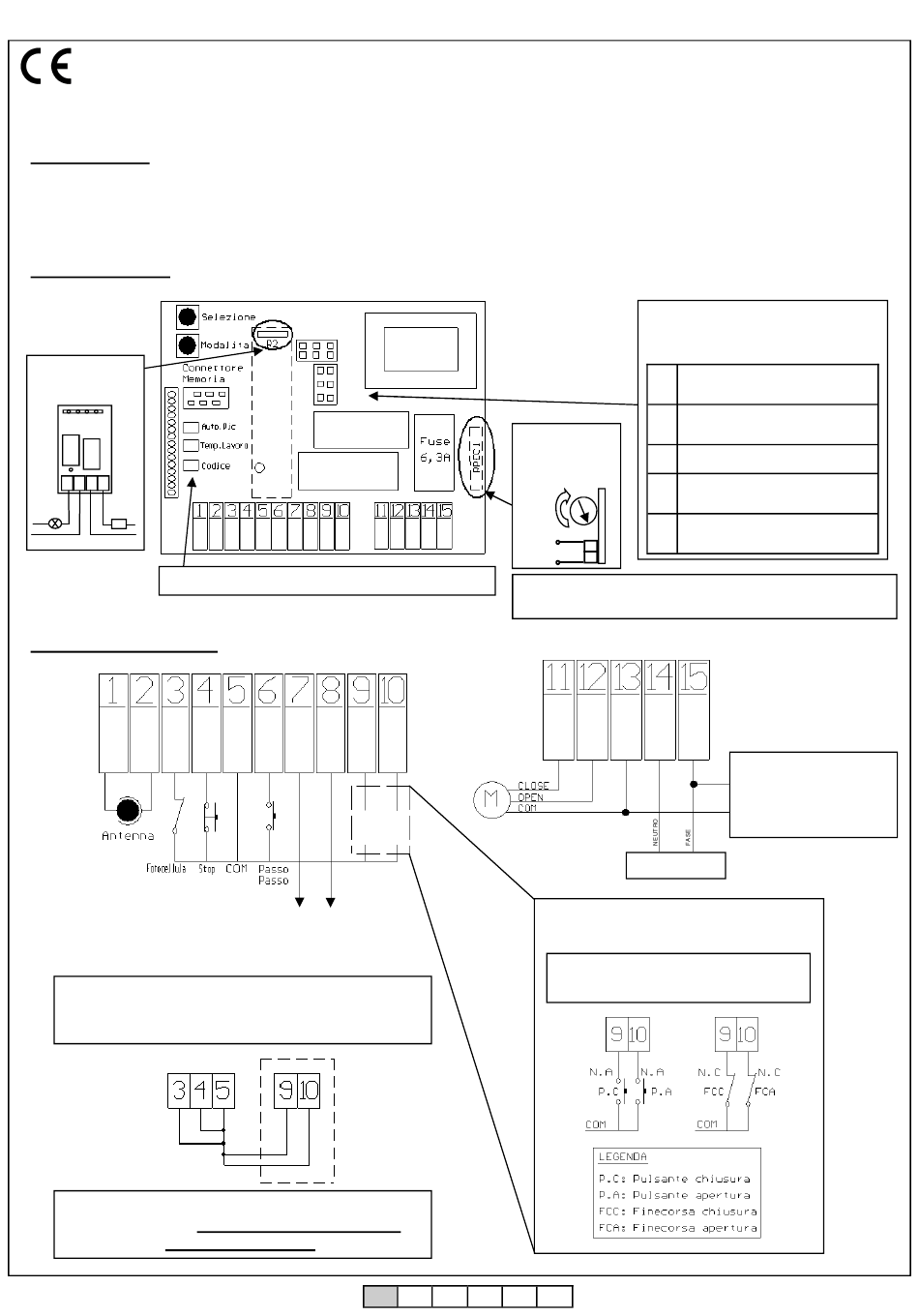

2. Configurazione.
Scheda aggiuntiva
(solo con AV1).
1 2 3 4
LC
ELS
Vac/dc
Vac/dc
LED ACCESO = FUNZIONE ATTIVA
3. Collegamenti Elettrici.
Attenzione: Tutti i contatti N.C. NON
utilizzati vanno ponticellati al comune come
illustrato nello schema sottostante.
I contatti 9 e 10 vanno ponticellati al comune solo
se il ponte J5 è CHIUSO e se non vengono
collegati i finecorsa.
6-1622081 REV.11 27/07/2012
Centraline AV e AV1
QUADRI DI COMANDO CON MEMORIA ESTRAIBILE
J1
J2
J3
J4
J5
Alimentazione fotocellule
24 Vac 1.5 W MAX
ITA
Regolatore di
coppia opzionale
(solo con AV1).
MIN
MAX
230 VAC
Se si utilizza il regolatore di coppia, collegare il lampeggiante
(con circuito di auto lampeggio) all'uscita del regolatore di coppia
Configurazione ponte J5 per selezionare
l'utilizzo dei finecorsa o dei pulsanti.
J5 Chiuso: Abilitazione finecorsa
J5 Aperto: Abilitazione pulsanti
ENG FRA ESP DEU POR
SELEZIONE FUNZIONI PRESENTE
SU AV e AV1
( Vedi pagina 4 ).
Selezione funzionamento modali-
J1
tà passo-passo / apri - chiudi
Selezione funzionamento norma-
J2
le / uomo presente
J3
Selezione codice fisso / variabile
Selezione funzione condominia-
J4
le attiva / non attiva
Selezione utilizzo finecorsa o
J5
pulsanti.
Collegamento per lampeg-
giante BRO LIGHT 220V
(con circuito di auto lam-
peggio) se non si utilizza il
regolatore di coppia.
Linea 230 Vac
