6.2 Der GPIO Anschluß
Der RPI verfügt über eine 26 polige Stiftleiste mit frei programmierbaren Ein/Ausgängen.
Achtung: Die meisten Ein/Ausgänge sind direkt mit dem Broadcom chip verbunden, ein Kurschluß
kann den RPI dauerhaft beschädigen.
http://www.element14.com/community/docs/DOC-43484/l/raspberry-pi-gpio-expansion--low-level-
peripherals ... Details zum GPIO Anschluß bei Element14

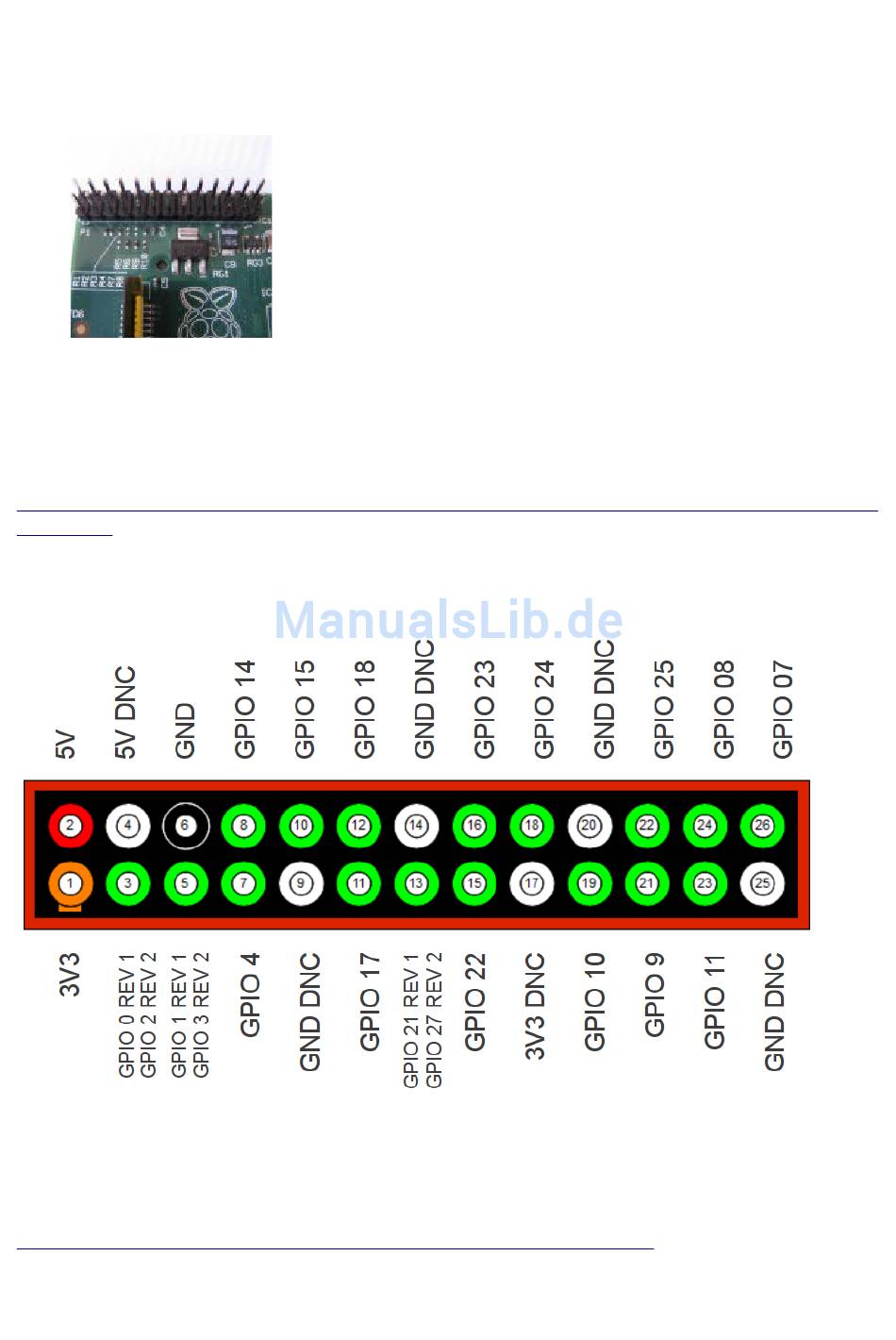

Belegung der Stiftleiste (REV 1 und REV 2 Boards sind unterschiedlich):
Pins mit dem Beinamen DNC (do not connect) sollten nicht verwendet werden.
Es gibt hier 8 als Ein/Ausgang programmierbare Pins, und die I2C,SPI und UART Pins. Die
Ansteuerung der Pins erfolgt am einfachsten mittels der Programmiersprache Python. Dazu ist die
Installation einer Bibliothek notwendig, da diese nicht in der Debian Distribution vorhanden ist.
http://www.raspberrypi-spy.co.uk/2012/05/install-rpi-gpio-python-library/
Seite 26 / 30
Die Stiftleite hat zwei 13 polige Reihen, wobei der PIN 1 auf
der Leiterplatte deutlich markiert ist.
Die Nummerierung funktioniert so, daß gerade Nummern
auf der oberen Stiftleite liegen und ungerade Nummern an
der unteren Stiftleiste.
Am PIN 1 liegen 3V3 an die maximal mit 50 mA belastet
werden dürfen. Am PIN 2 liegen 5V an die direkt mit der 5V
Versorgung des RPI verbunden sind. Hier kann soviel Strom
entnommen werden, wie das Netzteil des RPI liefert.
Die einzelnen Ein/Ausgänge sind mit maximal 16 mA
belastbar.
