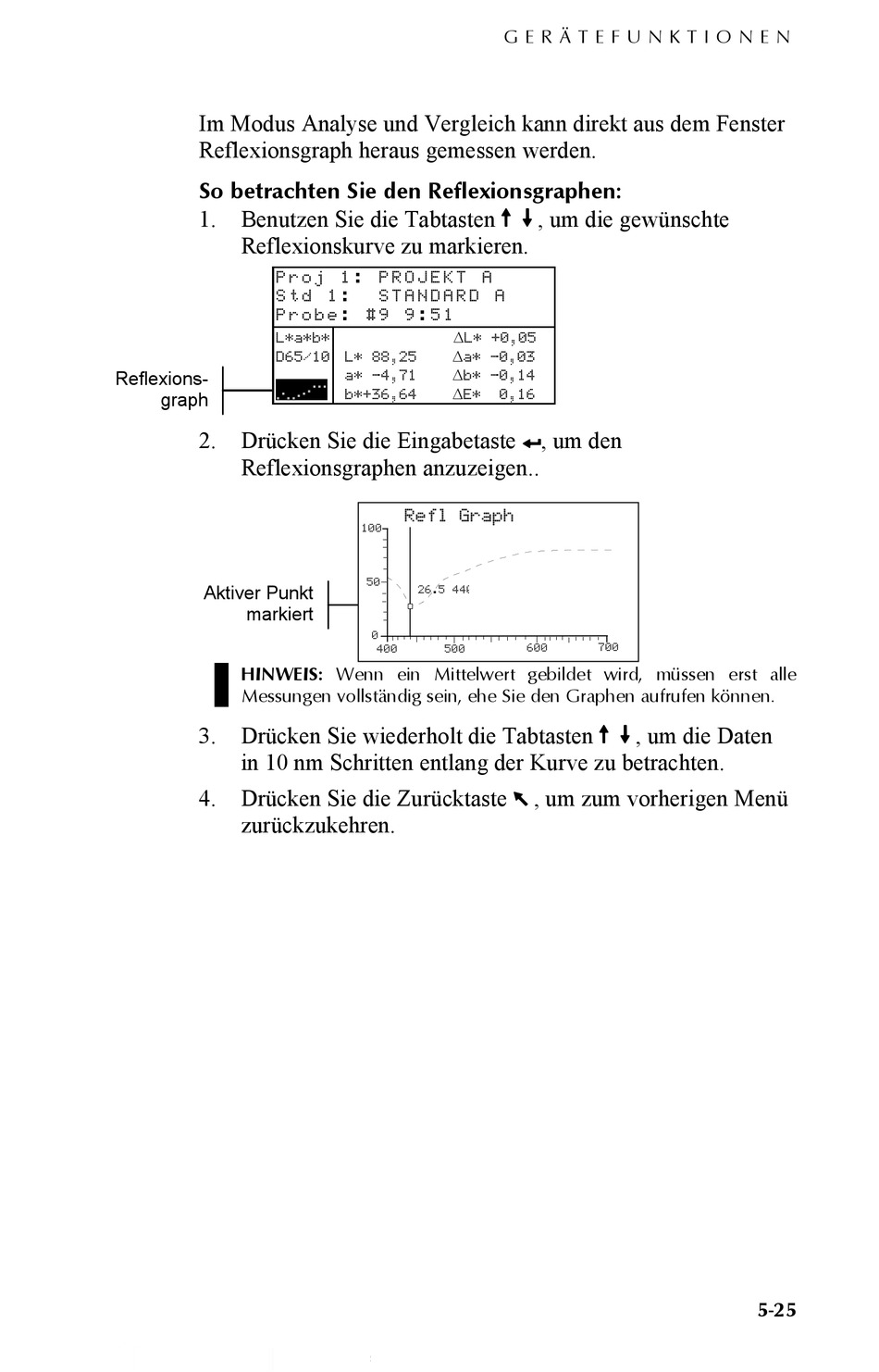

X-Rite 939 Benutzerhandbuch Seite 96

Im Modus Analyse und Vergleich kann direkt aus dem Fenster
Reflexionsgraph heraus gemessen werden.
So betrachten Sie den Reflexionsgraphen:
1. Benutzen Sie die Tabtasten $ @ , um die gewünschte
Reflexionskurve zu markieren.
Reflexions-
graph
2. Drücken Sie die Eingabetaste #, um den
Reflexionsgraphen anzuzeigen..
Aktiver Punkt
markiert
HINWEIS: Wenn ein Mittelwert gebildet wird, müssen erst alle
Messungen vollständig sein, ehe Sie den Graphen aufrufen können.
3. Drücken Sie wiederholt die Tabtasten $ @ , um die Daten
in 10 nm Schritten entlang der Kurve zu betrachten.
4. Drücken Sie die Zurücktaste ! , um zum vorherigen Menü
zurückzukehren.
P r o j 1 : P R O J E K T A
S t d 1 : S T A N D A R D A
P r o b e : # 9 9 : 5 1
L*a*b*
D65/10 L* 88,25
a* -4,71
. ...
b*+36,64
. . .. . .
Refl Graph
100
50
26.5 440
0
400
G E R Ä T E F U N K T I O N E N
∆L* +0,05
∆a* -0,03
∆b* -0,14
∆E*
0,16
SPIN
600
500
700
5-25
