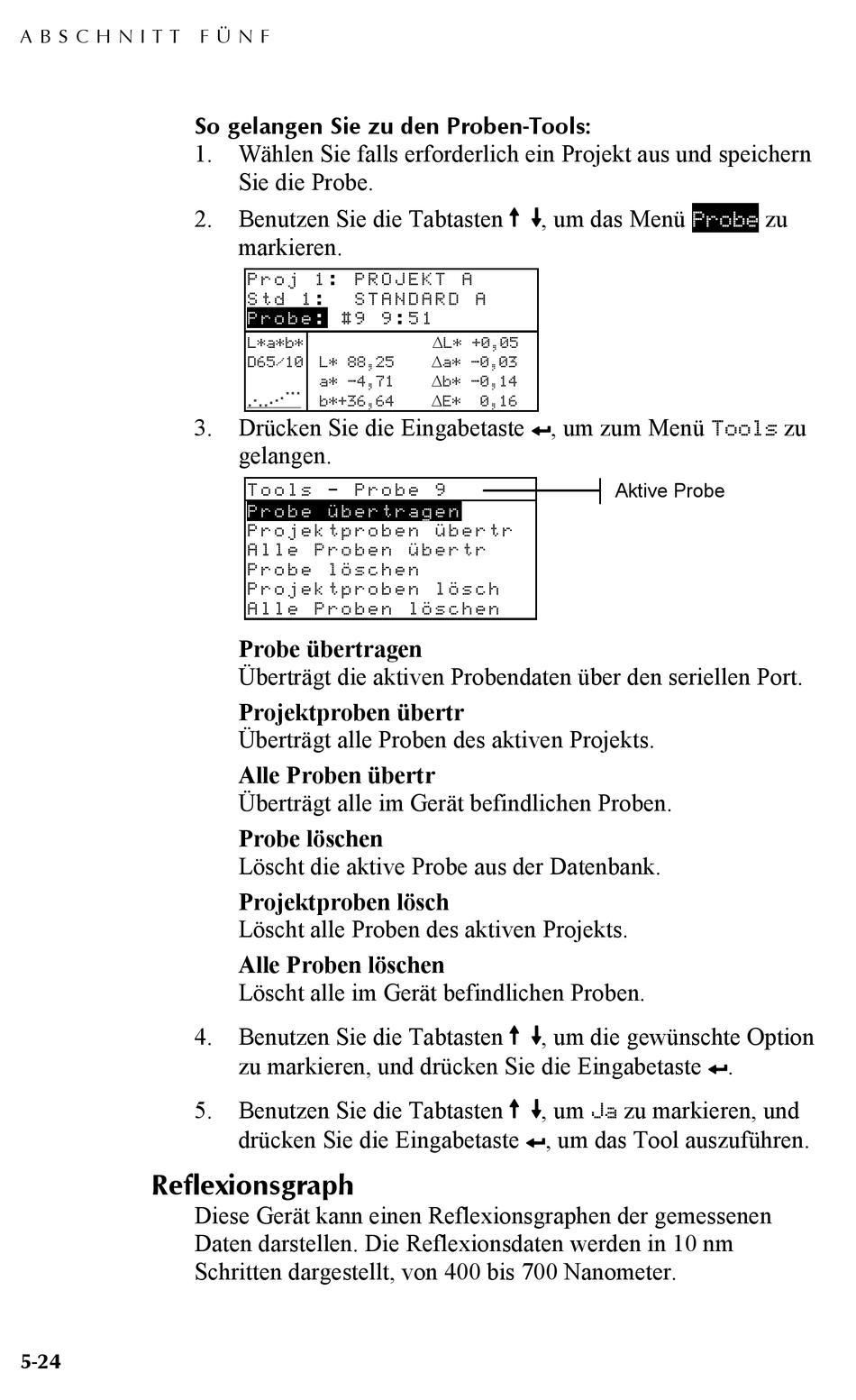

X-Rite 939 Benutzerhandbuch Seite 95

A B S C H N I T T F Ü N F
Reflexionsgraph
5-24
So gelangen Sie zu den Proben-Tools:
1. Wählen Sie falls erforderlich ein Projekt aus und speichern
Sie die Probe.
2. Benutzen Sie die Tabtasten $ @, um das Menü
markieren.
P r o j 1 : P R O J E K T A
S t d 1 :
P r o b e : # 9 9 : 5 1
L*a*b*
D65/10 L* 88,25
a* -4,71
. ...
b*+36,64
. . .. . .
3. Drücken Sie die Eingabetaste #, um zum Menü Tools zu
gelangen.
T o o l s - P r o b e 9
P r o b e ü b e r t r a g e n
P r o j e k t p r o b e n ü b e r t r
A l l e P r o b e n ü b e r t r
P r o b e l ö s c h e n
P r o j e k t p r o b e n l ö s c h
A l l e P r o b e n l ö s c h e n
Probe übertragen
Überträgt die aktiven Probendaten über den seriellen Port.
Projektproben übertr
Überträgt alle Proben des aktiven Projekts.
Alle Proben übertr
Überträgt alle im Gerät befindlichen Proben.
Probe löschen
Löscht die aktive Probe aus der Datenbank.
Projektproben lösch
Löscht alle Proben des aktiven Projekts.
Alle Proben löschen
Löscht alle im Gerät befindlichen Proben.
4. Benutzen Sie die Tabtasten $ @, um die gewünschte Option
zu markieren, und drücken Sie die Eingabetaste #.
5. Benutzen Sie die Tabtasten $ @, um Ja zu markieren, und
drücken Sie die Eingabetaste #, um das Tool auszuführen.
Diese Gerät kann einen Reflexionsgraphen der gemessenen
Daten darstellen. Die Reflexionsdaten werden in 10 nm
Schritten dargestellt, von 400 bis 700 Nanometer.
S T A N D A R D A
∆L* +0,05
∆a* -0,03
∆b* -0,14
∆E*
0,16
zu
Probe
Aktive Probe
