Vanderbilt Eventys EX4 NVR Schnellstartanleitung Seite 79

Pasos (para otros modelos):
1. Retire la cubierta de la NVR soltando los tornillos situados en los paneles posterior y lateral.
2. Conecte un extremo del cable de datos a la placa base de la NVR y el otro extremo al disco duro.
3. Conecte el cable de alimentación al disco duro.
4. Coloque el disco duro en la parte inferior del dispositivo y, a continuación, fije los tornillos en la parte inferior
para sujetarlo.
5. Vuelva a montar la cubierta de la NVR y apriete los tornillos.
© Vanderbilt 2016

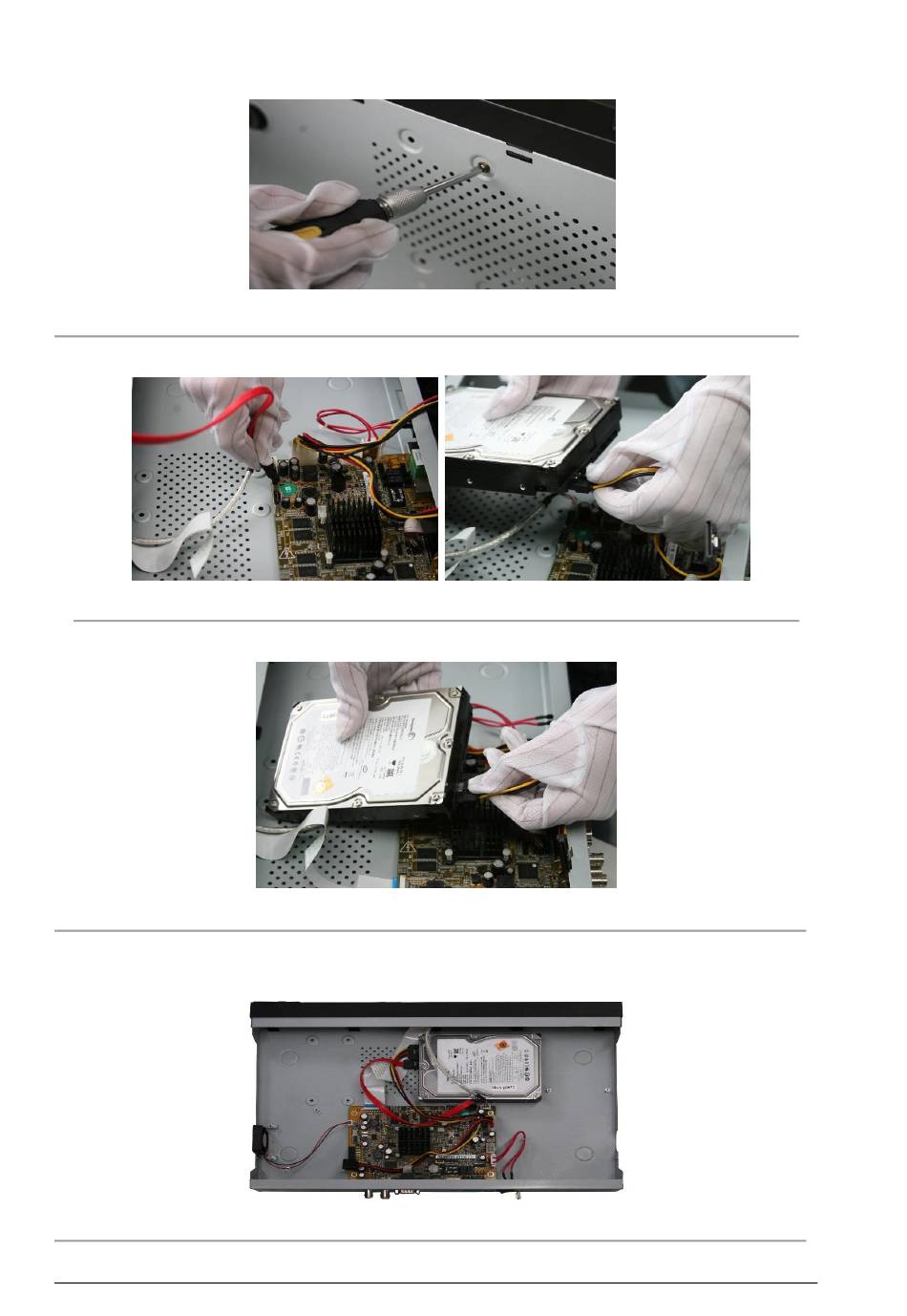

Retire la cubierta.
Figura 2.5
Conecte el cable de datos
Figura 2.6
Conecte el cable de alimentación
Figura 2.7
Coloque el disco duro en la parte inferior
Figura 2.8
11
