Montageanleitung Linearmotoren
Vorderes Läuferende mit
Sicherungsring bzw. Nut

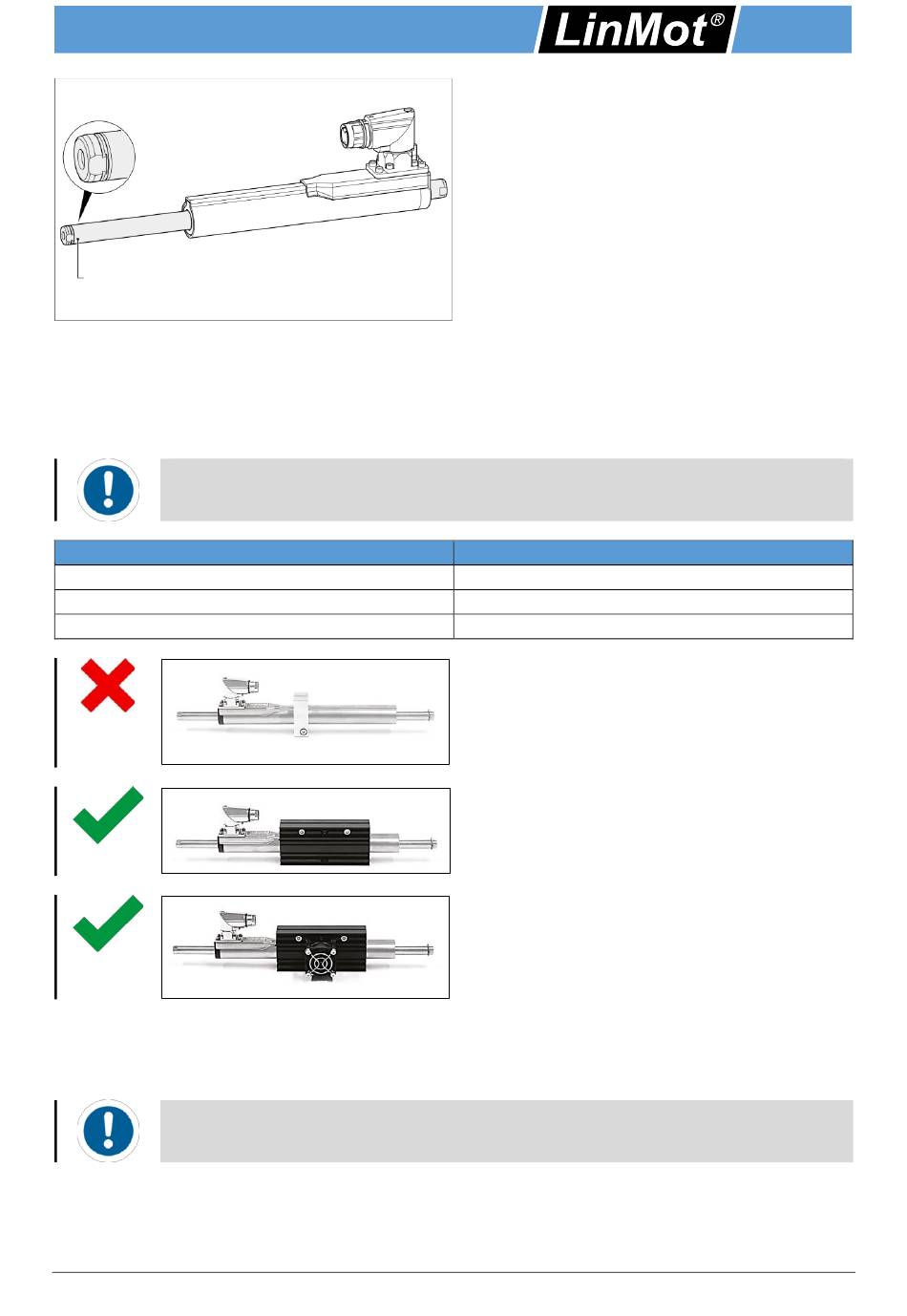

3.3 Montage des Stators

Der Stator wird mithilfe einer Klemmung montiert. Dafür können die LinMot Flansche (siehe Kapitel 5.2 oder
eigene Flansche verwendet werden. Zur ausreichenden Wärmeableitung muss eine grossflächige
Klemmung vorhanden sein. Zusätzlich kann die Kühlung durch einen Lüfter gesteigert werden, so dass die
kontinuierliche Kraft bis zu 80 % verbessert wird.
Der Stator darf durch die Klemmung nicht deformiert werden!
Max. Anzugsmoment muss beachtet werden.
Flansch-Typ
PF02-23
PF02-37
PF01-48
3.4 Montage der Last am Läufer
Die Lastmasse wird mit Kugelscheiben und Kegelpfannen als Festlager fixiert, siehe Abschnitt „Montage Kits
Läufer".
•
Die Last muss durch eine Linearführung gelagert werden, damit Querkräfte am Läufer
und ein Verschleiss am Stator und Läufer vermieden werden.
•
Das hintere Läuferende darf nicht zur Lastmontage genutzt werden.
Seite 8 / 40
4. Prüfung der Einbaurichtung des Läufers
Nach dem Einbau befindet sich das vordere
Läuferende auf der gegenüberliegenden Seite
des Steckergehäuse bzw. Kabelgangs.
Max. Anzugsmoment der Schrauben
Falsche Montage
Kleine Montagefläche verhindert eine gute Kühlung
des Linearmotors.
Richtige Montage
LinMot Flansch für bessere Wärmeabführung
Richtige Montage
Forcierte Kühlung mit LinMot Lüfterflansch zur
Erhöhung der kontinuierlichen Kraft
P01-23 / P01-37 / P01-48
DE
4 Nm
8 Nm
12 Nm
