TECHNISCHE INFORMATION / MONTAGEANLEITUNG
Dachanker-Set KK/KS
Solarmodul-/Kollektormontage
auf Metalldacheindeckungen
Die Dachanker ermöglichen die Montage von Solarmo-
dulen oder Sonnenkollektoren auf folgenden Dacharten:
Typ KK für KalZipdächer
●
Typ KS für Stehfalzdächer
●
Die Montage erfolgt ohne Durchdringung der Dauchhaut
da die Dachanker an der Bördelung bzw. Falz der Metal-
leindeckung festgeklemmt werden.
Bestimmung der Dachankerzahl
Die Auslegung des Montagesystems (Dachankerzahl,
●
Schienentragweite etc.) ist projektbezogen entspre-
chend den vorgegeben Normen (DIN1055-4 und -5,
Wind- und Schneelasten an Gebäuden) durchzuführen.
Die Auslegung wird in einer getrennten Technischen
Information „Statische Auslegung Montagesysteme"
detailliert beschrieben.
Voraussetzung für den bestimmungsgemäßen Einsatz
●
ist immer ein geeigneter Befestigungsuntergrund,
der die auftretenden Kräfte (Gewichtslast, Wind und
Schneelast) aufnehmen kann.
Montage
Dachanker KK für KalZipdächer (Abb. 2):
●
Den Dachanker mit seinen Laschen auf die Bördelung
der Metalleindeckung aufsetzen. Das Rundprofil der
Laschen muss die Bördelung auf beiden Seiten ganz
umschließen. Schrauben anziehen.
Dachanker KS für Stehfalzdächer (Abb. 3):
●
Den Dachanker mit seinen Laschen auf den Stehfalz
aufsetzen. Die beiden Laschen müssen auf ihrer ganzen
Länge den Stehfalz einklemmen. Schrauben anziehen.
Die Montageschienen werden mit den Hammerkopf-
schrauben am Dachanker befestigt.
Anziehmomente der Schrauben
Dachanker KK (KalZipdach)
Dachanker KS (Stehfalzdach)
S13
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Photovoltaik / Netz
DE-XXX_Dachanker-Set-KK-KS_TI-100218-1220W300
25 Nm
35 Nm
S19
KK

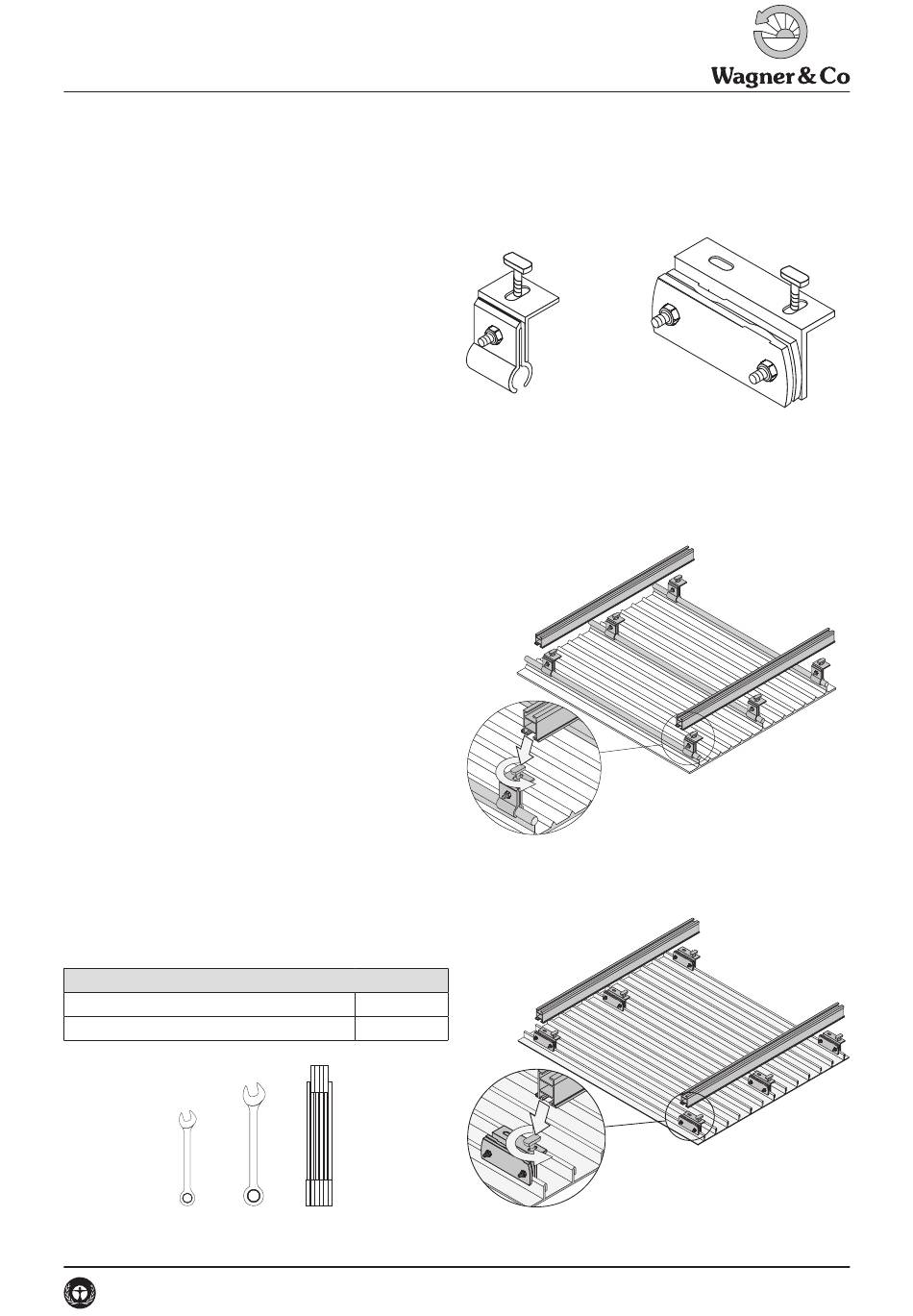

Abb. 1 Dachanker-Set Typ KK und KS
1
2
Abb. 2 Montage des Dachankers Typ KK
1
2
Abb. 3 Montage des Dachankers Typ KS
KS
1
