TECHNISCHE INFORMATION / MONTAGEANLEITUNG
CIRCO 5 Solarstation
CIRCO 5 Solarstation
kombiniert mit den intelligenten SUNGO Reglern
ist sie die sichere Schaltzentrale
für einen leistungsstarken Wärmetransport.
Schnelle Montage
durch vormontierte Bauteile
und Klemmringverschraubung
für Solarkreisanschluss
Sichere Entlüftung
durch integriertes Entlüfterrohr
Variable Installation
an der Wand
oder direkt am Speicher
Betriebskontrolle
durch Durchflussmesser
und Zeigerthermometer
Kontrollierter Wärmefluss
durch zwei temperaturbeständige
Metall-Schwerkraftbremsen
Hohe Energieeffizienz
durch Rundum-Wärmedämmung
und drehzahlregelbare Umwälzpumpe
(in Kombination mit allen SUNGO-Solarreglern)

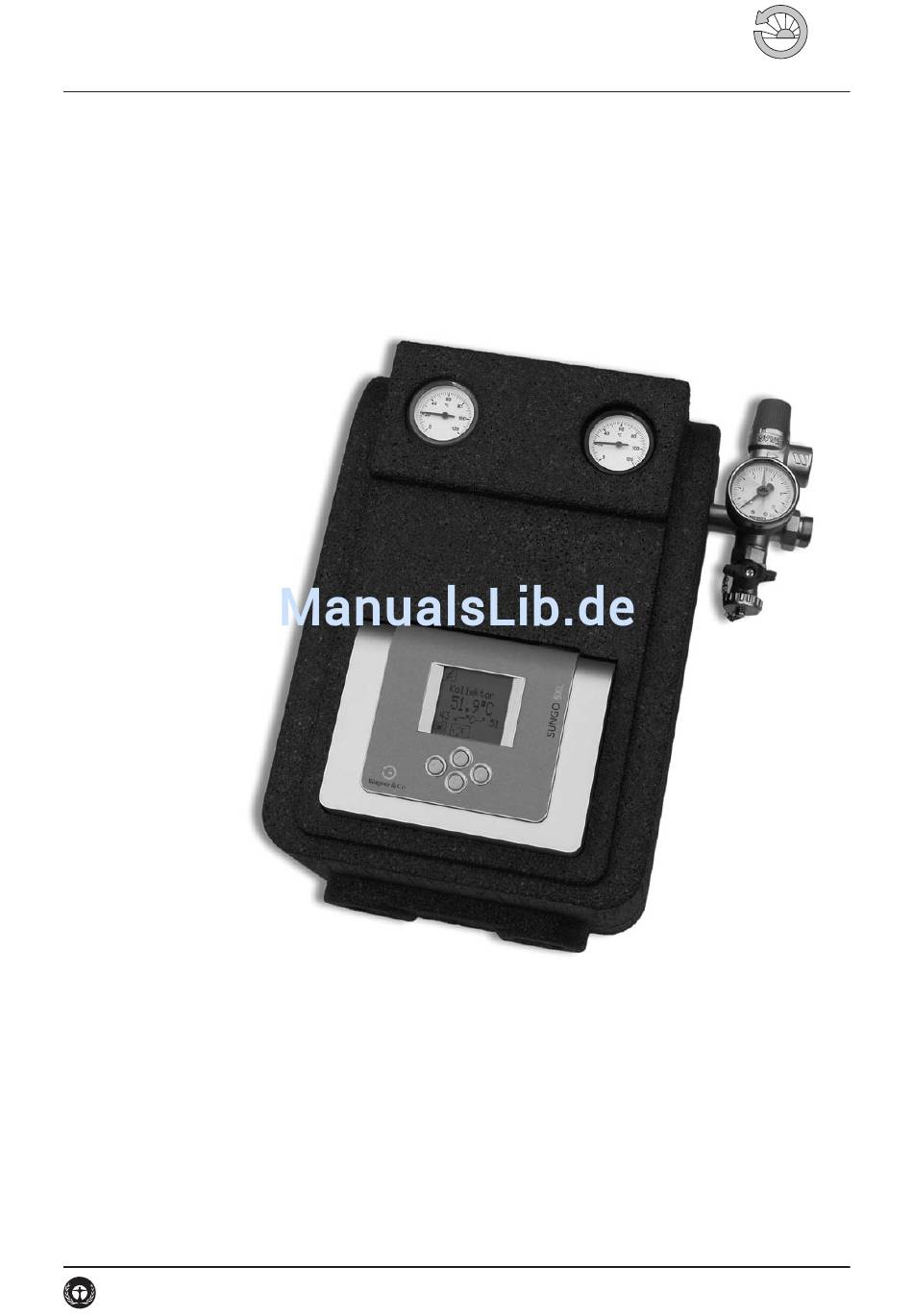

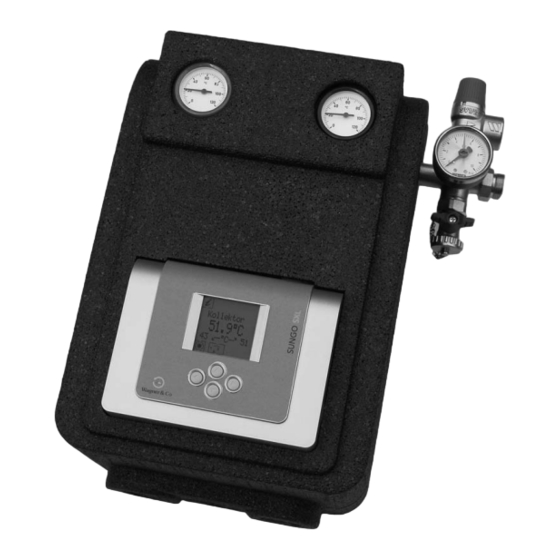

Bild 1 CIRCO 5 Solarstation (SUNGO-Regler nicht im Lieferumfang enthalten)
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis
D-CIRCO5-MA-0701-11217300
Wagner& Co
1
