TECHNISCHE INFORMATION / MONTAGEANLEITUNG
CIRCO 25/80 Solarstation
CIRCO 25/80 Solarstation
kombiniert mit den intelligenten
SUNGO Reglern ist sie die sichere
Schaltzentrale besonders für die
Anforderungen größerer Solaranlagen.
Schnelle Montage
durch vormontierte Bauteile
und Klemmringverschraubung
für Solarkreisanschluss
Sichere Entlüftung
durch integriertes Entlüfterrohr
Betriebskontrolle
durch Durchflussmesser
und Zeigerthermometer
Kontrollierter Wärmefluss
durch zwei temperaturbeständige
Schwerkraftbremsen
Hohe Energieeffizienz
durch Rundum-Wärmedämmung
und drehzahlregelbare Umwälzpumpe
(in Kombination mit allen SUNGO-Solarreglern)
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis
D-CIRCO-25-80-MA-0701-11217800
Wagner& Co

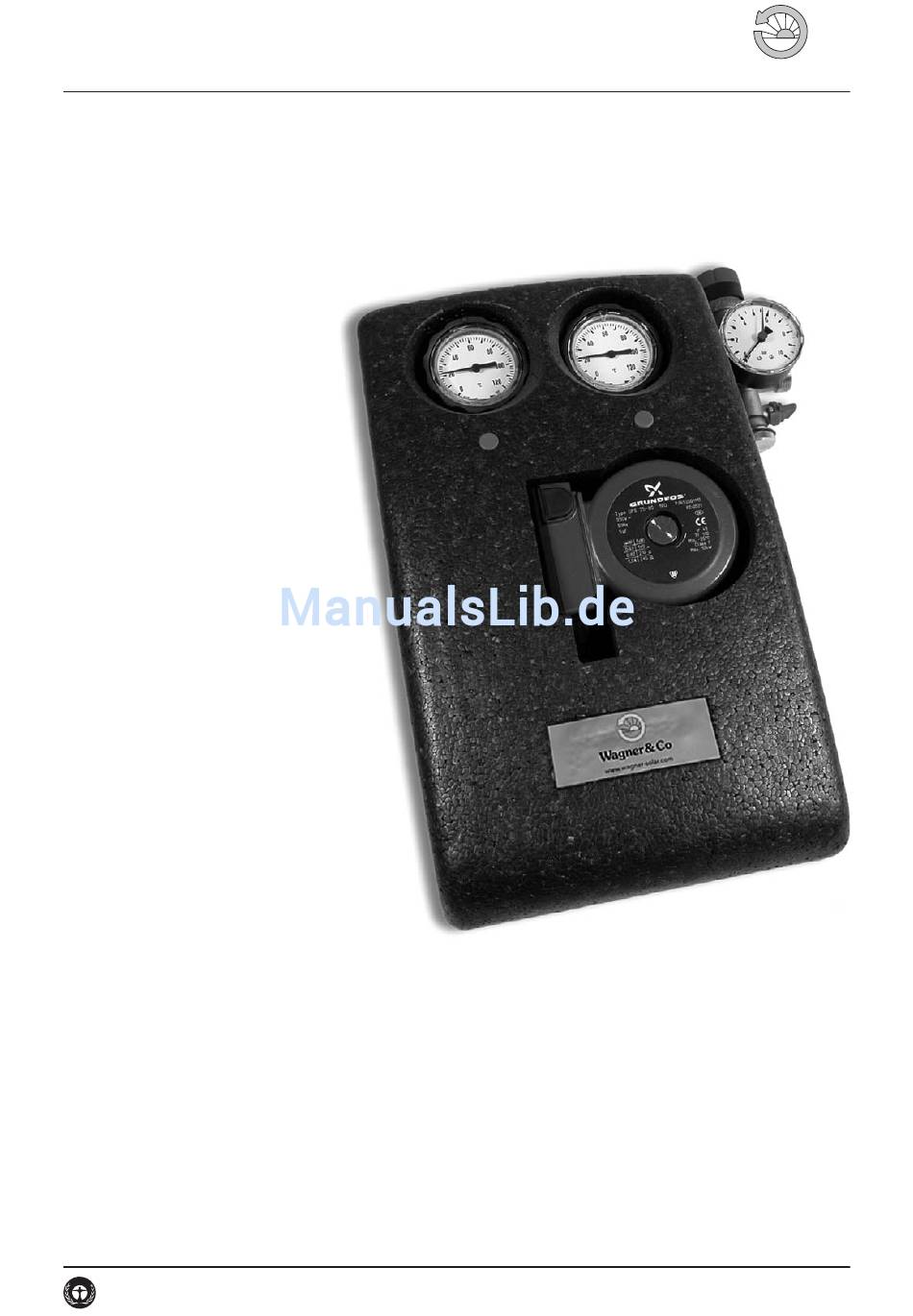

Bild 1 CIRCO 25/80 Solarstation
1
Verwandte Anleitungen für WAGNER & CO CIRCO 25/80 Solarstation
Inhaltszusammenfassung für WAGNER & CO CIRCO 25/80 Solarstation
- Seite 1 Entlüfterrohr Betriebskontrolle durch Durchflussmesser und Zeigerthermometer Kontrollierter Wärmefluss durch zwei temperaturbeständige Schwerkraftbremsen Hohe Energieeffizienz durch Rundum-Wärmedämmung und drehzahlregelbare Umwälzpumpe (in Kombination mit allen SUNGO-Solarreglern) Bild 1 CIRCO 25/80 Solarstation Gedruckt auf Recyclingpapier aus 100 % Altpapier Solarthermie/Solarkreis D-CIRCO-25-80-MA-0701-11217800...
-
Seite 2: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sollen Sie vor Ge- fährdungen und Gefahren schützen, die bei wissentlicher oder unwissentlicher falscher Handhabung des Gerätes plötzlich auftreten können. Wir unterscheiden in allgemeine Sicherheitshinweise, die GEFAHR für Personenschäden wir auf dieser Seite darstellen, und spezielle Sicherheits- Bei der Montage können lebensgefährliche Stromschläge, hinweise, die wir im fortlaufenden Text dieser Anleitung Verbrühungen, Quetschungen und andere gesundheits-... - Seite 3 2. Technische Informationen Tab. 3 CIRCO 25/80 Solarstation Artikel-Nr. 150 201 13 Lieferumfang Die CIRCO-Solarstation wird als vormontierte Einheit ge- EPP dreiteilig mit Isolierschale Schnappverschluss liefert. SUNGO-Regler und CIRCO-Ausdehnungsgefäß-Set sind Max. Betriebsdruck 6 bar nicht im Lieferumfang enthalten. 120 °C (in der Anlaufphase Max.
-
Seite 4: Montagevorbereitung
3. Montage Bild 4 CIRCO 25/80 Solarstation und ihre Bauteile: Bild 5 CIRCO 25/80 – Bemaßung in mm 1 Pumpe, 2 Sicherheitsgruppe, 3 Vordere Isolierschale, 4 Hintere Iso- lierschale (links), 5 Hintere Isolierschale (rechts), 6 Wandbefestigung, 7 Anschluss (3/4", AG) für Ausdehnungsgefäß-Set (als Zubehör erhält- lich) 3.2 Montage... -
Seite 5: Hinweise Zur Bedienung
● Abblaseleitung am Sicherheitsventil installieren und Die Schwerkraftbremsen leeren Kanister zum Auffangen austretender Solarflüs- Sie sind in die Kugelhähne integriert und verhindern bei sigkeit unterstellen. abgeschalteter Umwälzpumpe den unkontrollierten Wärmestrom im Solarkreis. Die Schwerkraftbremsen öff- ● Der Anschluss an den Solarkreis wird mit den Klemm- nen nur in Fließrichtung durch den Pumpendruck. - Seite 6 5. Zubehör Tab. 4 Zubehör Beschreibung Art.-Nr. Zubehörteile für Solarkreisverrohrung: Zubehör-Set Solarkreis 190 210 22 2 KFE-Hähne und 2 Erdungsschellen für Potenzialausgleich Entlüfter-Set Automatik Entlüftungsbauteile Bestehend aus 2 Automatik-Entlüftern und temperaturbeständigen Kugel- 190 210 11 zur Auswahl (durch hähnen (bis 200 °C), Anschluss 3/8" integriertes Entlüfterrohr im Normalfall nicht Entlüfter-Set Manuell...
