1454007200_31-G1120
297×210 0-0-0-K
RS|HR|BA|ME | PIR senzor pokreta G1120, bijeli
Infracrveni osjetnik pokreta služi za automatsko uključivanje osvjetljenja (kako vanjskog, tako i unu-
tarnjeg). Osjetnik reagira na toplotu osoba koje se pomiču u polju otkrivanja. Kada polje otkrivanja
bude narušeno, priključeni uređaj se automatski uključuje na postavljeno vrijeme.
Tehničke značajke:
Napajanje: 220–240 V~, 50–60 Hz
Domet otkrivanja: maks. 12 m (<24 °C)
Maks. opterećenje: 1 200 W
Radna temperatura: od -20 °C do +40 °C
Vrijeme uključenosti:
Relativna vlažnost okolice: <93 %
smin. 10 s ± 5 s | 7 min. ± 2 min.
Montažna visina: 1,8–2,5 m
Kut otkrivanja: 180 ° (na stropu)
Brzina kretanja koje se može otkriti: 0,6–1,5 m/s
Osjetljivost na svjetlost: <3 lx ~ 2 000 lx
Potrošnja: 0,45 W (u stanju pripravnosti 0,1 W)
(podesivo)
Stupanj zaštite: IP44
Upozorenje
Prije uporabe proizvod prekontrolirajte: nemojte ga rabiti je li bilo koji njegov dio oštećen.
Prije montiranja se uvjerite je li iskopčan dovod električne struje.
U slučaju kvara uređaj nemojte opravljati niti rastavljati.
Pod utjecajem smetnji u elektromagnetskom polju, pri maloj temperaturnoj razlici objekta koji
se pomiče i okolice, zaslijepljenosti (npr. snažnim svjetlosnim izvorom) može doći do nepravilnog
funkcioniranja proizvoda.
Princip rada osjetnika
PIR osjetnik prima infracrvene valove koje odašilju objekti u oblasti dometa. Pri pomicanju objekta
u oblasti dometa osjetnik otkriva promjenu i inicira impuls „Uključiti osvjetljenje" za uključivanje, na
postavljeno vrijeme.
Domet (osjetljivost) – maksimalno 12 m
Pod pod pojmom domet se podrazumijeva oblast određena kutom detekcije i minimalnom
i maksimalnom udaljenošću od osjetnika do koje može doprijeti signal. Domet možete promijeniti
okretanjem glave osjetnika.
Postavljanje vrjemena uključenosti (odgađanje isključenja) – TIME (od 10 s ± 5 s
do 7 min. ± 2 min.)
Odbrojavanje postavljenog vrjemena započinje nakon posljednjeg pomicanja koje osjetnik otkrije.
Pri ispitivanju funkcioniranja se preporučava postaviti najkraće vrijeme.
Postavljanje svjetlosne osjetljivosti – LUX (3–2 000 lx)
Pri ispitivanju funkcioniranja se preporučava postaviti na maksimum.
Navedeni podaci su orijentacijski, mogu odstupati u zavisnosti od položaja i montažne visine.
Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje
razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte
lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu
prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.
DE | PIR Bewegungssensor G1120, weiss
Der Infrarotbewegungssensor dient der automatischen Schaltung von Lampen (Innen und Außen)
Der Sensor reagiert auf die Wärme der sich im Detektionsfeld bewegenden Personen. Nach Verletzen
des Detektionsfelds schaltet die angeschlossene Einrichtung über eingestellte Zeit ein.
Technische Parameter:
Speisung: 220–240 V~, 50–60 Hz
Betriebstemperatur: -20 °C bis +40 °C
Höchstbelastung: 1 200 W
Relative Luftfeuchtigkeit der Umgebung: <93 %
Schaltzeit: min. 10 s ± 5 s |7 ± 2 min
Installationshöhe: 1,8–2,5 m
Detektionswinkel: 180 ° (an der Decke)
Detektionsgeschwindigkeit: 0,6–1,5 m/s
Lichtempfindlichkeit: <3 LUX ~ 2 000 LUX
Verbrauch: 0,45 W
(einstellbar)
(im Bereitschaftszustand 0,1 W)
Detektionsreichweite: 12 m max. (<24 °C)
Schutzart: IP44
Hinweis
Vor Benutzung das Produkt kontrollieren. Falls irgendein Teil beschädigt ist, es nicht benutzen.
Vor der Montage sicherstellen, dass die Stromzufuhr abgetrennt ist.
Bei einer Störung die Einrichtung nicht reparieren oder auseinandernehmen.
Durch Störung des elektromagnetischen Felds bei geringer Temperaturdifferenz des sich bewegen-
den Objekts und der Umgebung (z.B. durch starke Lichtquelle), kann es zu falscher Funktion des
Produkts kommen.
Prinzip der Sensortätigkeit
Der PIR Sensor empfängt die infraroten Wellen, die von Objekten innerhalb der Reichweite ausgesendet
werden. Bei Bewegung eines Objekts innerhalb der Reichweite nimmt der Sensor diese Änderung
auf und initiiert den Befehl „Licht einschalten" über eingestellte Zeit.
Reichweite (Empfindlichkeit) – maximal 12 m
Unter dem Begriff Reichweite wird das durch den Detektionswinkel und die minimal und maximal
erreichbaren Entfernungen vom Sensor verstanden. Die Reichweite kann durch Drehen des Sensor-
kopfes geändert werden.
Einstellen der Zeit (Ausschaltverzögerung) – TIME 10 s (±5 s) bis 7 min (±2 min)
Nach Aufnahme der letzten Bewegung wird die eingestellte Zeit abgezählt. Bei der Funktionsprüfung
wird das Einstellen auf kürzeste Zeit empfohlen.
Einstellen der Dämmerung (Lichtempfindlichkeit) – LUX (3–2 000 lx)
Bei der Funktionsprüfung wird das Einstellen des Maximums empfohlen.
Die aufgeführten Angaben sind informativ, sie können nach Position und Montagehöhe differieren.
Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für
sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die
jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher
auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und
in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.
UA | PIR датчик руху G1120, білий
Інфрачервоний датчик руху використовується для автоматичного перемикання ламп в просторі
(зовнішньому та внутрішньому). Датчик реагує на тепло рухомих людей в зоні виявлення. Якщо по-
рушиться зона виявлення, автоматично ввімкнеться на налаштований час підключений пристрій.
Технічні параметри
Живлення: 220–240 В~, 50–60 Гц
Робоча температура: від -20 °C до +40 °C
Максимальне навантаження: 1 200 Вт
Відносна вологість навколишнього
Час вмикання: мін 10 ± 5 с | 7 ± 2 хв
середовища: <93 %
Кут виявлення: 180 ° (на стелі)
Висота установки: 1,8–2,5 м
Світлочутливість: <3 LUX ~ 2 000 LUX
Детекція швидкості руху: 0,6–1,5 м/с
(можливість налаштування)
Витрати: 0,45 Вт (у режимі очікування 0,1 Вт)
Досяжність детекції: 12 м макс. (<24 °C)
Ізоляційне покриття: IP44
Попередження
Перед використанням, виріб перевірте, якщо будь-яка частина пошкоджена, ним не користуйтеся.
Перед установкою переконайтеся, чи електричний струм відключений.
У разі пошкодження, прилад не ремонтуйте та не розбирайте.
Впливом порушення електромагнітного поля, при невеликій різниці температури між рухомим
об'єктом і його околицею, відблиском (напр. сильним джерелом світла) може призвести виріб
до неправильної функції у роботі.
Принцип дії сенсору
PIR сенсор отримує інфрачервоні хвилі, що передаються об'єктами в області чутливості. При
рухомості об'єкта в полі виявлення сенсор виявляє зміну та подає команду ввімкнення "Увімкнути
світло" на встановлений час.
Досяжність (чутливість) – максимально, 12 м
Під словом досяжність розуміється область визначена кутом виявлення та мінімальною
і максимальною відстанню досяжності від сенсора. Досяжність можливо змінювати шляхом
повороту головки сенсора.
Налаштування часу (затримка вимкнення) – час 10 ± 5 (секунд) до 7 хв (± 2 хв)
Після виявлення останнього руху почне відраховуватися встановлений час. Під час тестування
функції рекомендується пристрій налаштувати на мінімум.
Налаштування в сутінках (світлочутливості) – LUX (3–2 000 lx)
Під час тестування функції рекомендується налаштувати на максимум.
Вказані дані є орієнтуючі, вони можуть відрізнятися в залежності від місця розташування
і висоти установки.
Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь
місцями збору комунальних відходів. За актуальною інформацією про місця збору звер-
тайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях
з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчо-
вого обігу та пошкоджувати ваше здоров'я.

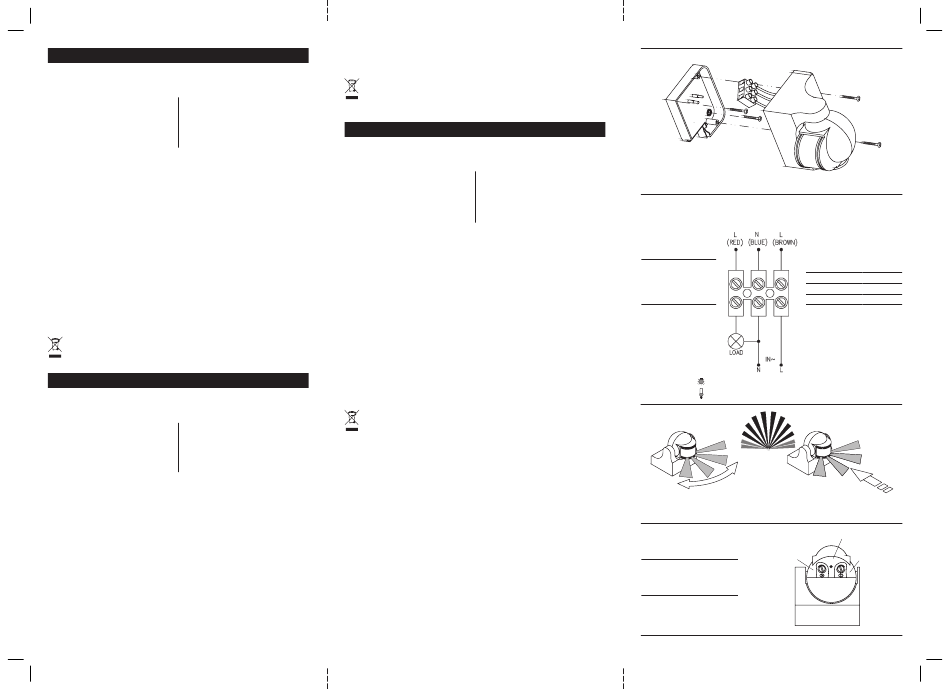

Postavljanje
L – radni vodič
N – srednji vodič
Einstellen
RED
L – Arbeitsleiter
CRVENA
N – Mittenleiter
ROT
ЧЕРВОНИЙ СИНІЙ КОРИЧНЕВИЙ
Налаштування
L – робочий провідник
N – середній провідник
max.: 1 200 W
300 W
ISPRAVNA
ORIJENTACIJA POKRETA
RICHTIG
BEWEGUNGSRICHTUNG
ПРАВИЛЬНА
ОРІЄНТАЦІЯ РУХУ
НЕПРАВИЛЬНО
1
Vrijeme uključenosti
2
LED indikator
3
Osjetljivost na svjetlost
1
1
Schaltzeit
2
LED-Anzeige
3
Lichtempfindlichkeit
1
Час вмикання
2
Світлодіодним індикатором
3
Світлочутливість
BLUE
BROWN
PLAVA BRAON
BLAU
BRAUN
POGREŠNA
FALSCH
2
3
