Montageanleitung
de
Mounting instructions
en
Instructions de montage
fr
Monteringsinstruktion
sv
Montage-aanwijzing
nl
Istruzioni di montaggio
it
Asennusohje
fi
Instrucciones de montaje
es
Monteringsvejledning
da
安装指导
zh
설치 지침서
ko
取扱説明書
ja
Lieferumfang
Deliverables
A
Contenu
Leverans
Hinweise / Warnungen
Notes / Warnings
B
Indications / Mise en garde
Hänvisningar / Varningar
Siemens Building Technologies
Drehantrieb
Rotary-type actuator
Servo-moteur à action angulaire
Spjällställdon med vridande rörelse
Luchtklepservomotor voor rot. aandrijving
Servocomando rotativo per serrande
Kiertoliikkeinen ilmapeltien toimimoottori
Actuador de acción rotativa
Motor for drejebevægelse
旋转型执行器
로터리타입 조작기
ロータリー式ダンパーアクチュエータ
Leveringsomvang
Contenuto
Toimituslaajuus
Contenido
a
Aanwijzingen / Waarschuwingen
Messa in servizio / Indicazioni
Huomauksia / Varoituksia
Indicaciones / Consejos
IP40
In all positions
74 319 0556 0 c
Leverancens omfang
设备构件
제품의 공급 (구성품)
製品及び付属品
DIN7981
St 4,8 x 13
c
b
Bemærkninger / Advarsler
提示 / 警告
주의사항
保護等級／注意
M4605
74 319 0556 0
M4605
GSD...1
GQD...1
08.01.2008
1 / 8
Werbung
Verwandte Anleitungen für Siemens GSD 1 Serie
Inhaltszusammenfassung für Siemens GSD 1 Serie

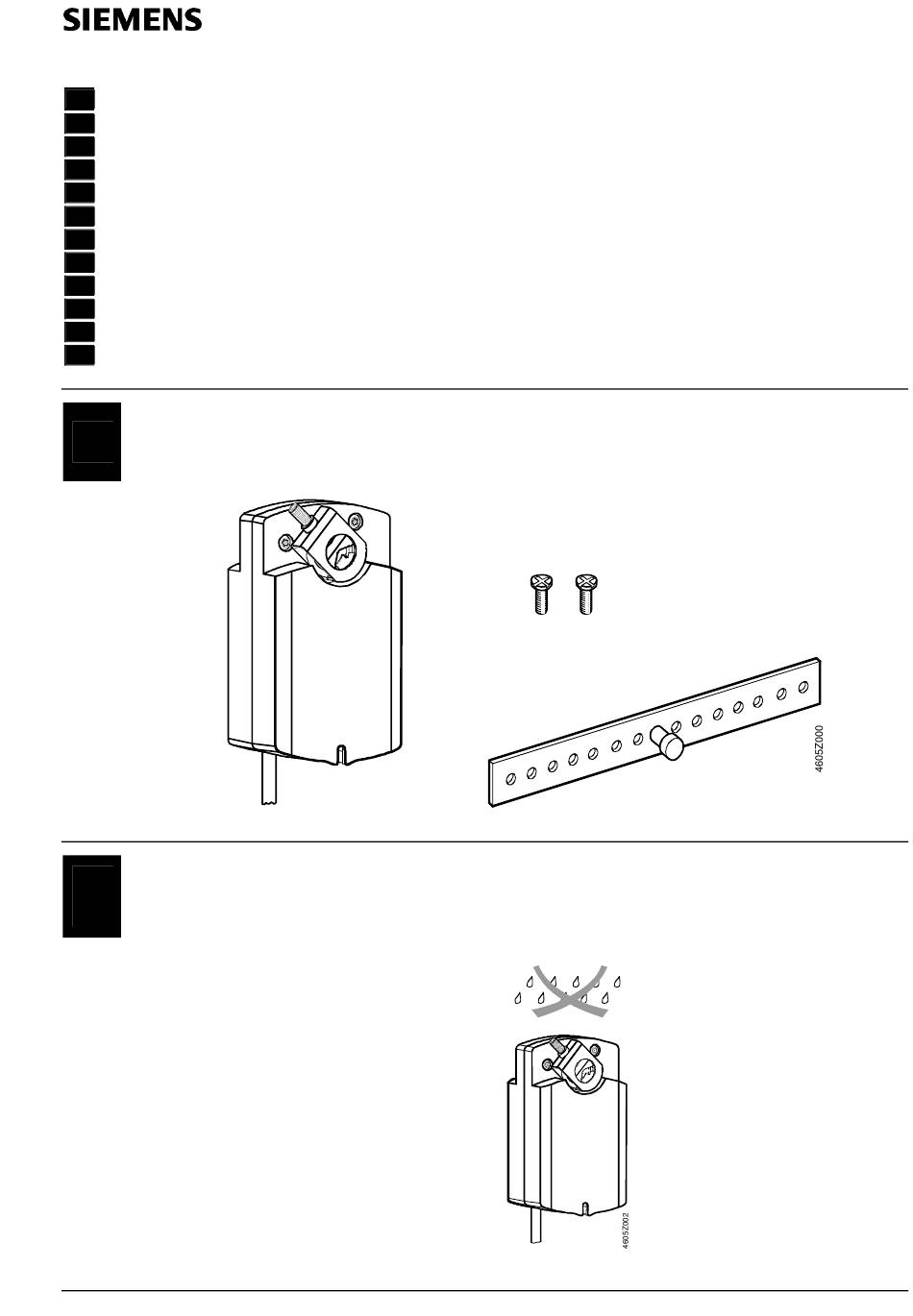

- Seite 1 Notes / Warnings Messa in servizio / Indicazioni 주의사항 Indications / Mise en garde Huomauksia / Varoituksia Hänvisningar / Varningar Indicaciones / Consejos 保護等級／注意 IP40 In all positions Siemens Building Technologies 74 319 0556 0 c M4605 08.01.2008 1 / 8...
- Seite 2 Consultare la documentazione per l’installazione e il Se den anlægsspecifikke dokumentation samt ba- fiche produit N4605 du servomoteur. folio tecnico (N4605) del servocomando. sisdokumentationen datablad N4605 for motorer. 2 / 8 08.01.2008 M4605 74 319 0556 0 c Siemens Building Technologies...
- Seite 3 시운전 지침 또는 “데이터 시트“ N4605 를 참조 Montering af adapter Adapter-Montage Apadper-montage 适配器的安装 Adapter mounting Montaggio dell’adattatore 샤프트 어뎁터의 조립 Montage de l’adapteur Sovittimen asennus Montering av adapter Montaje del adaptador ダンパーシャフトアダプタの取付 Siemens Building Technologies 74 319 0556 0 c M4605 08.01.2008 3 / 8...
- Seite 4 조작기의 설치 Montage sur l’axe des volets Asennus pellin akseliin Montering på spjällaxel Montaje sobre el eje de las comp. ダンパーシャフトへの取付 (5...7 Nm) (5...7 Nm) (5...7 Nm) 4 / 8 08.01.2008 M4605 74 319 0556 0 c Siemens Building Technologies...
- Seite 5 Mått i mm Mitat mm 尺寸单位 mm Dimensions in mm Afmetingen in mm Dimensiones en mm 치수 단위mm Dimensions en mm Dimensioni in mm Mål i mm 単位 ｍｍ Siemens Building Technologies 74 319 0556 0 c M4605 08.01.2008 5 / 8...
- Seite 6 Moduloiva ohjaus 0…10 V DC Control continuo 0...10 VCC Kontinuerlig styring DC 0...10 V DC 0…10V 连续量控制 DC 0..10V 비례저어 AC/DC 0 V DC 0...10 V 比例タイプ DC 0...10V 6 / 8 08.01.2008 M4605 74 319 0556 0 c Siemens Building Technologies...
- Seite 7 DC 0...10 V (GQD161.1A) 粉色 位置反馈信号 DC 0...10 V (GQD161.1A) 啡色 相线 AC 230 V AC 230 V 驱动器 蓝色 中性 白色 "逆时针旋转" 驱动器控制信号 AC 230 V (GSD321.1A) Siemens Building Technologies 74 319 0556 0 c M4605 08.01.2008 7 / 8...
- Seite 8 DC 0...10 V (GQD161.1A) 電源 茶 相電圧 AC 230 V 青 ニュートラル AC 230 V 白 操作信号 “反時計廻り” AC 230 V (GSD321.1A) © 2007 Siemens Switzerland Ltd. Subject to change 8 / 8 08.01.2008 M4605 74 319 0556 0 c Siemens Building Technologies...
