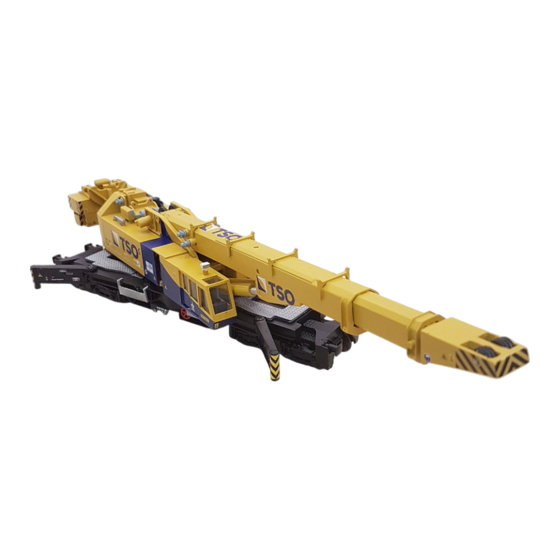

Kleinspoor Kirow KRC 1200 Bedienungsanleitung

Kleinspoor, Hendrik de Keijserstraat 3, 5041 JA Tilburg, Niederlande, tel. +31 13 542 03 75, mail: info@kleinspoor.nl, website: www.kleinspoor.nl
Giessharzteile:
- 5475 KRC 1200 Chassis
- 5476 KRC 1200 Drehgestell (2x)
- 5503 Stützstempel (4x)
- 5477 Abdeckplatten für Drehgestell (2x)
- 5485 Ausleger (aussen Teil)
- 5486 Ausleger (aussen Teil)
- 5487 Ausleger (innen Teil)
- 5479 Boden Oberwagen
- 5481 Gehäuse Oberwagen
- 5480 Rahmen Oberwagen
- 5482 Kabine
- 5483 Kabinenboden
- 5484 Inneneinrichtung Kabine
- 5491 Gegengewicht (mit Haken)
- 5492 Gegengewicht (Innen-teil)
5488 Ausleger Gegengewicht (Aussen-teil)
- 5489 Ausleger Gegengewicht (Aussen-teil)
- 5490 Ausleger Gegengewicht (Innen-teil)
- 5493 Bügel Ausleger Gegengewicht
- 5497 Linkes Gehäuseteil Oberwagen
- 5498 Rechtes Gehäuseteil Oberwagen (hinter Kabine)
- 5502 Kabeltrommel
- 5506 Rollen Hauptausleger [3 Scheiben] (2x)
- 5504 Aussenzylinder Hauptausleger (2x)
Verschiedene Teile:
- 5508 Fenster Kabine
- 0959 Radsatz ø 8,4 mm (8x)
- 5262 NEM Schächte (2x)
- 5440 Handrad rot (2x)
- 5082 Schwarzer Zwirn
Folgende Artikel müssen separat bestellt werden
VolkerRail Ausführung:
- KLEINSPOOR Farbe Seidenglanz Klarlack No.16
Primer No.26
Volker Stevin blau No.29
schwarz No.39
- NEM Kupplungen
- Revell Farbe Grau (Revell No.374)
- Revell Farbe Aluminium (Revell No.99)
Baubeschreibung:
Allgemeines:
Es empfiehlt sich, den Bausatz zunächst anhand der Stückliste und des Übersichtsbildes mit den nummerierten Teilen auf
Vollständigkeit zu prüfen. Nicht abgebildet sind die Teile No. 5504 (Zylinder-Aussenteil des Hauptarms, 2 Stück) und Zwirn (No.
5082).
Achtung: Vor Baubeginn alle Teile erst sorgfältig entgraten d. h. überschüssiges Giessharz bzw. Metallgrate entfernen und die
Oberflächen mit wasserfestem Sandpapier mit feiner Körnung glattschmirgeln. Möglicherweise vorhandene Vertiefungen z. B.
kleine Löcher mit Kombi-Epoxy-Kleber der Marke BISON ausfüllen. Erfahrene Modellbauer wissen: mit gut vorbereiteten Teilen
macht die Montage doppelt soviel Spass!
Stufe 1 – Das Chassis (Unterwagen):
Die Drehgestellzapfen auf der Chassis-Unterseite (Bild 1) mit Löchern ø 1,6 mm und einem M2-Gewinde für die
Drehgestellschrauben (5032) versehen. An den vier Drehpunkten (Bild 2) für die Stützen (No. 5503) Löcher mit ø 1,4 mm in die
Oberseite bohren. An den Chassis-Seiten 3 Bohrlöcher ø 1,3 mm anbringen: zwei für die Öl-Einfüllstutzen (No. 5507) und eines
für das rote Handrad (No. 5440).Die für die Decals vorgesehenen Stellen gründlich mit Spiritus entfetten und anschliessend die
Decals aufbringen (Bilder 67 und 68).
nr. 830
BAUSATZ Kirow KRC 1200
Weissmetallteile:
- 5145 Puffer (4x)
- 5478 Laufbleche Chassis (2x)
- 5505 Zylinder Ausleger (2x)
- 5512 Gitter Chassis lang (4x)
- 5513 Gitter Chassis kurz (4x)
- 5494 Scheinwerfer Kabine
- 5499 Antrieb Kabeltrommel
- 5495 Auspuff
- 5496 Lufteinlass
- 5509 Hackenflasche
- 5510 Kranhaken
- 5511 Sicherungsbuchse Haken
- 5507 Öl-Einfüllstutzen (4x)
- 5514 Luftfilter
- 5515 Haspel (4x)
- 5516 Haspel (1x)
- 5500 Linkes Gitter Hauptausleger
- 5501 Rechtes Gitter Hauptausleger
Schrauben:
- 5040 Linsenschrauben M 1,4x4 ck (13x)
- 5043 Linsenschrauben M 1,4x8 ck (6x)
- 5032 Flachkopfschraube mit Ansatz M 2x2,8x2 (2x)
- 5048 Zylinderstift ø 1,5x12,5 mm
- 5049 Zylinderstift ø 2,0x10,5 mm
- 5052 Schraube St. 3x8 ck
- 5050 Unterlegscheibe
- 5051 Aluminium Senknieten (3x)
Folgende Artikel müssen separat bestellt werden
gelben Ausführung:
- KLEINSPOOR Farbe Seidenglanz Klarlack No.16
Primer No.26
Gelb No.33
schwarz No.39
- NEM Kupplungen
- Revell Farbe Grau (Revell No.374)
- Revell Farbe Aluminium (Revell No.99)
5-2014
