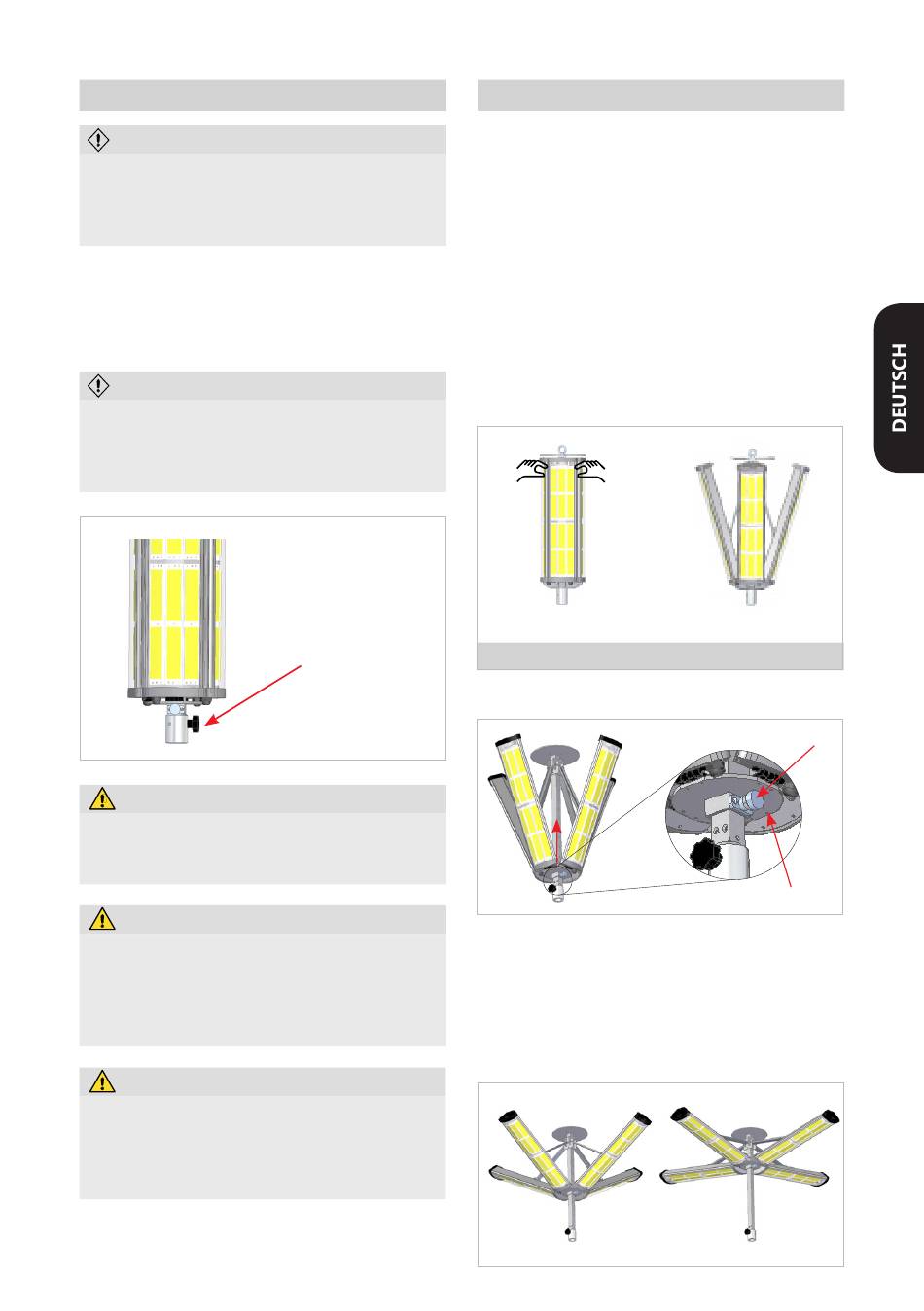

Installation (als Stativ-/Mastleuchte)

VORSICHT!
Die ALDEBARAN
360 GRAD FLEX-C 2.0 erfordert
®
zum einwandfreien Betrieb Raum-/Umgebungsluft.
Die Leuchte muss freistehend mit mindestens 0,5m
Abstand zu allen Seiten installiert werden.
Die Leuchte kann auf diversen Mast-/Stativsystemen
betrieben werden. Hierzu steht eine Mastaufnahme
an der Leuchte zur Verfügung. Die Aufnahme ist für
einen DIN-Bolzen (d=30mm) geeignet.
VORSICHT!
Vergewissern Sie sich, dass das Stativ- / Mastsys-
tem für das Gewicht der Leuchte ausgelegt ist. Für
einen sicheren Betrieb sind die Hinweise des Stativ-
/ Mastsystems unbedingt zu beachten.
WARNUNG! Verletzungsgefahr!
Fixieren Sie unbedingt die Leuchte mittels Stern-
griff nach dem Aufsetzen auf Ihr Mast- / Stativsys-
tem. So vermeiden Sie Unfälle.
WARNUNG! Stolpergefahr!
Verlegen Sie die Kabel so, dass keine Stolperfallen
entstehen und sie vor mechanischen Beschädi-
gungen, wie Abreißen oder Überfahren, geschützt
sind. Befestigen Sie die Kabel falls erforderlich mit
Klebeband oder Kabelbindern.
WARNUNG! Verletzungsgefahr!
Bei Betrieb mit einem Stativ oder Mast ist zudem
darauf zu achten, dass dieser ausreichend standfest
ist. Es ist unbedingt darauf zu achten, dass es sich
um eine ebene Stellfläche handelt. Neigungen sind
zu vermeiden.
Die ALDEBARAN
besitzt 4 einzelne Leuchtmodule die sich mittels
Mechanik auf die Anforderungen des Arbeitsplatzes
einstellen lassen. Hierzu lassen sich die Module nach
Entsperren auf die gewünschte Position zwischen
0-70° Neigung in mehreren Stufen verstellen.
1.
Sterngriff
2.
Um die Leuchte in die gewünschte Neigung zu
bringen (8-fach Rasterung), ziehen Sie den unteren
Rastbolzen und verschieben die Grundplatte nach
oben, bis die Module die gewünschte Neigung
erreichen. Zum Feststellen der eingestellten Position
muss der Rastbolzen in die vorgegebenen Bohrungen
einrasten.

Ausrichten der Module

360 GRAD FLEX-C 2.0 Leuchte
®

Module entsperren

Bevor Sie die Leuchte in der Neigung verstellen
können (8-fach Rasterung), müssen die mag-
netisch verriegelten Module entsperrt werden,
fassen Sie hierzu jedes einzelne Leuchtmodul
mit beiden Händen seitlich an und ziehen es
zum Körper.
Bild 1 (Transportmodus)

Leuchte in der Neigung verstellen

Bild 2
unterer Rastbolzen
Grundplatte
5
