5.5.2
DC-AnschlüsseundDC-Trennschalter
DC+

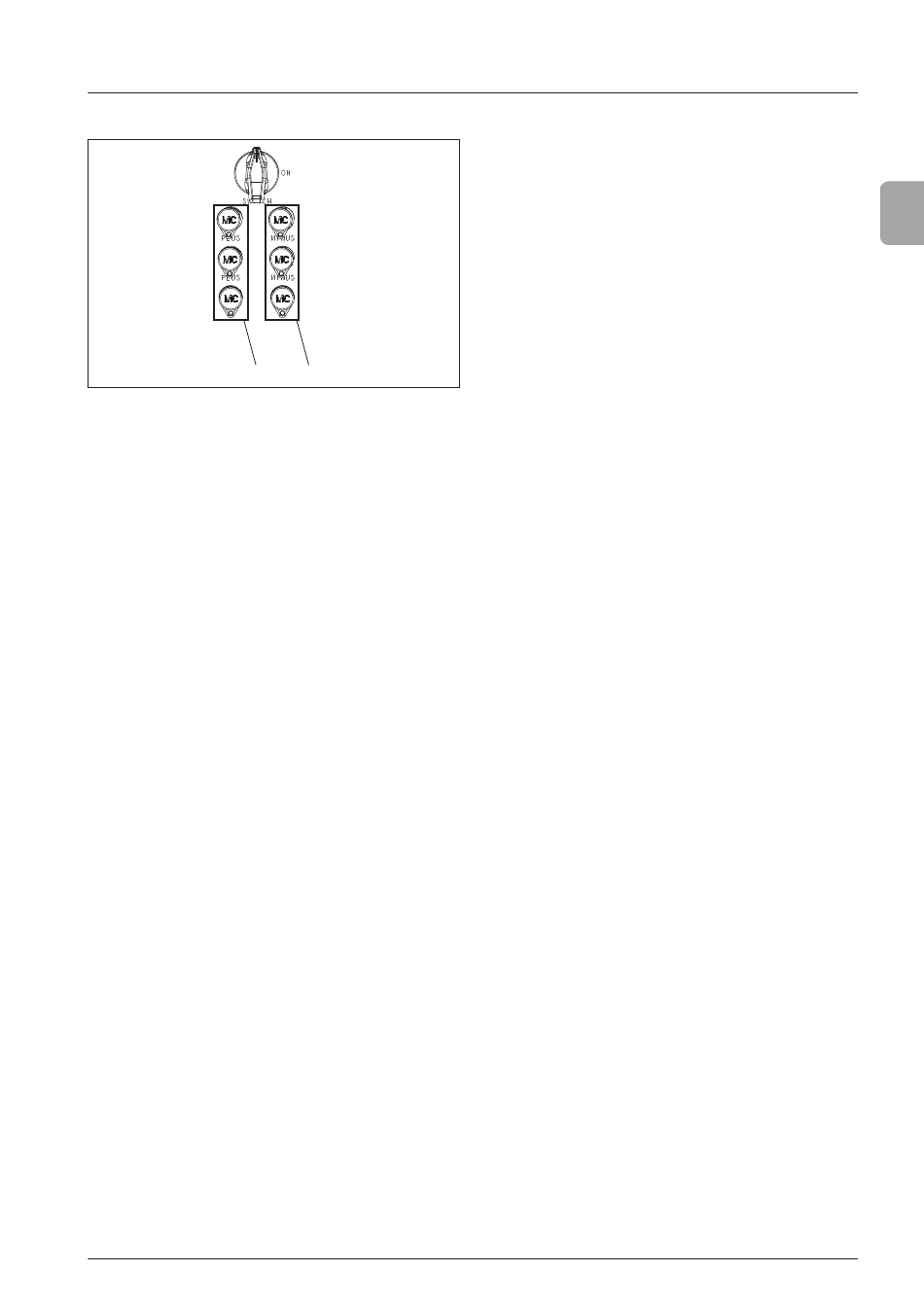

Abb. 5.7.:
DC-Anschlüsse und DC-Trennschalter
Die DC-Anschlüsse dienen zum Verbinden der String(s) von
PV-Modulen mit dem Solar-Wechselrichter.
Der Solar-Wechselrichter ist mit einem integrierten DC-
Trennschalter zum Trennen der DC-Anschlüsse von der
DC-Spannung der PV-Module ausgestattet.
Die maximale Eingangsstrombelastung jedes einzelnen DC-
Anschlusses beträgt 29 A.
Typ des Anschlusses: MultiContact MC4, 3 Paar
5.5.3
AC-Anschluss
Der AC-Anschluss dient zum Verbinden des Solar-Wechsel-
richters mit dem Netz.
Der Solar-Wechselrichter muss an ein Netz mit 3-Phasen-
Stern-Konfiguration angeschlossen werden (L1, L2, L3,
Neutralleiter und Schutzleiter).
Das Netz muss einem der folgenden Erdungssysteme ent-
sprechen:
●
TN-C
●
TN-S
●
TN-C-S
●
TT
Typ des Anschlusses: Amphenol C16-3 AC, Stecker im Lie-
ferumfang enthalten
5.5.4
RS485-Schnittstelle(EIA485)
Die beiden RS485-Schnittstellen werden zum Anschließen
eines oder mehrerer Solar-Wechselrichter an ein Monito-
ringsystem verwendet.
Die RS485-Schnittstellen sind intern 1:1 verdrahtet. Des-
halb können beide RS485-Schnittstellen als Eingang oder
Ausgang verwendet werden.
Mehrere Solar-Wechselrichter werden in Reihe geschaltet.
Jeder Solar-Wechselrichter muss eine eindeutige RS485-ID
besitzen. An dem letzten Solar-Wechselrichter der Reihe
muss der Abschlusswiderstand eingeschaltet sein.
RS485-ID und Abschlusswiderstand können während der
Inbetriebnahme (siehe
„8. Inbetriebnahme", S.
ter (siehe
„10.2.6 RS485 (EIA485)", S.
Betriebs- und Installationshandbuch für SOLIVIA 11 EU G4 TR
DC–
25) oder spä-
39) eingestellt werden.
Typ des Anschlusses:
2 x RJ45
5.5.5
USB-Schnittstelle
Die USB-Schnittstelle dient zum Speichern und Laden von
Daten und Berichten.
Unterstützte Funktionen:
●
Firmware-Update
●
Einstellungen speichern und laden
●
Swap-Daten speichern
●
Berichte erstellen
●
Service
Für eine detaillierte Beschreibung der Funktionen siehe
Speichern und Laden von Daten und Einstellungen", S. 46. .
Typ des Anschlusses:
USB A
5.5.6
I/O-Schnittstelle
Die I/O-Schnittstelle dient zur Übertragung von Statussigna-
len an andere Geräte, zum Beispiel an eine Überwachungs-
einrichtung.
Die I/O-Schnittstelle enthält folgende Komponenten:
●
2 Relais, einzeln einstellbar für verschiedene Status-
signale
●
2 Eingänge für externes Signal zum stoppen der Ein-
speisung
Für eine detaillierte Beschreibung der Funktionen siehe
Speichern und Laden von Daten und Einstellungen", S. 46. .
Typ des Anschlusses:
Proprietär, Stecker im Lieferum-
fang enthalten
5.6
Lüfter
Der externe Lüfter ist eine Standardkomponente des Solar-
Wechselrichters und gewährleistet eine ausreichende Belüf-
tung zum Kühlen des Solar-Wechselrichters. Die Kühlung
wirkt sich immer positiv auf die Integrität des Solar-Wech-
selrichters aus.
Informationen zum Austauschen des Lüfters finden Sie
unter
„13.1 Austausch des Lüfters", S. 55. .
