Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador
6020, 6023
Monitor Petrarca bianco/nero - Monitor Petrarca colori
Black and white Petrarca monitor - Colour Petrarca monitor
Moniteur Petrarca b/n - Moniteur Petrarca couleurs
S/W Monitor Petrarca - Farbmonitor Petrarca
Monitor Petrarca blanco/negro - Monitor Petrarca color
Monitor Petrarca branco/preto - Monitor Petrarca cores
Werbung
Verwandte Anleitungen für Vimar 6020
Inhaltszusammenfassung für Vimar 6020

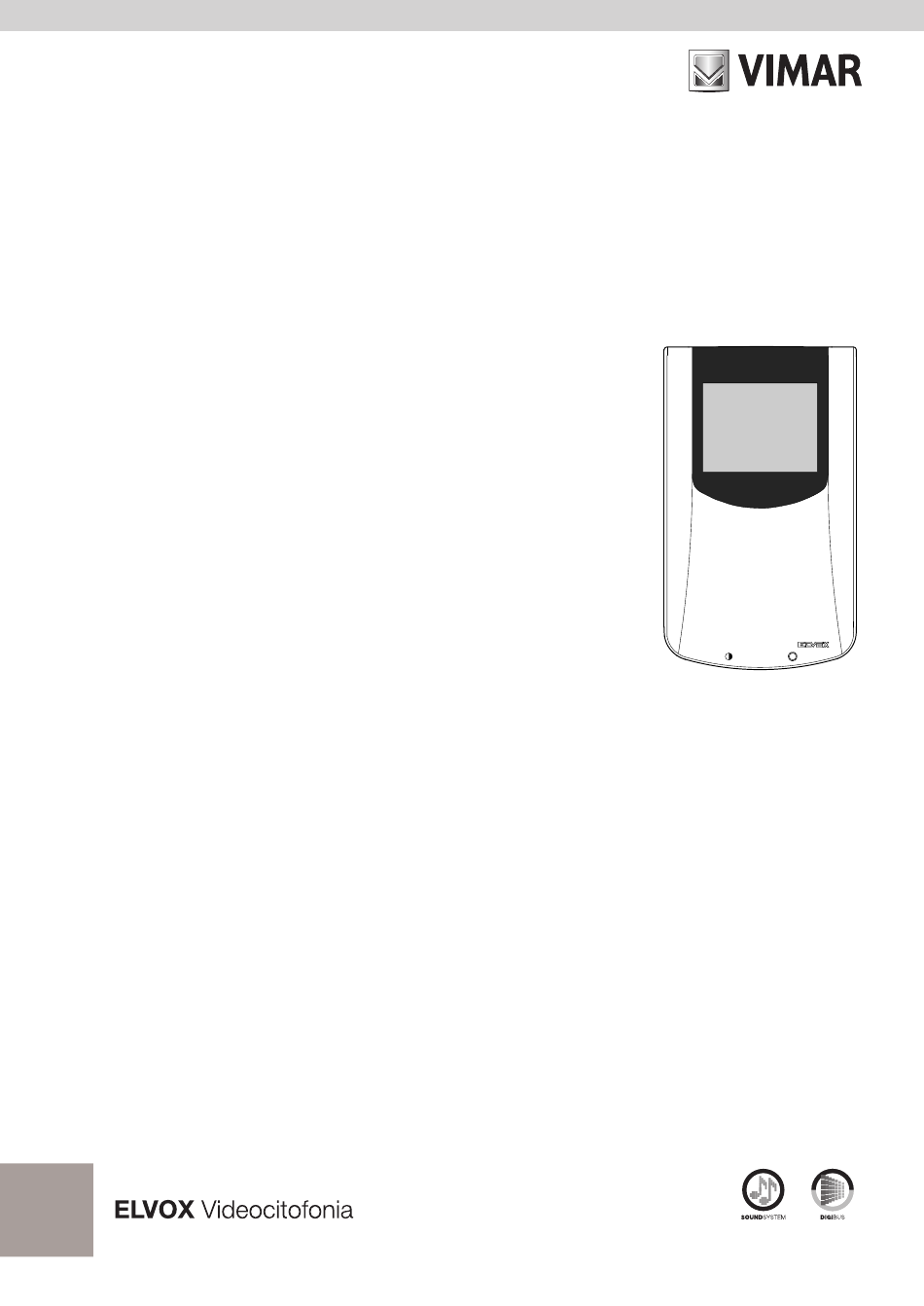

- Seite 1 Manuale installatore - Installer guide Manuel installateur - Technisches Handbuch Instrucciones instalador - Manual do instalador 6020, 6023 Monitor Petrarca bianco/nero - Monitor Petrarca colori Black and white Petrarca monitor - Colour Petrarca monitor Moniteur Petrarca b/n - Moniteur Petrarca couleurs...
- Seite 2 Descrizione Montaggio monitor con telefono Il monitor serie PETRARCA Art. 6020 (6000), 6023 (6003) è Fig. 8 Murare la scatola da incasso a 3 moduli ad un’al- abbinabile ai citofoni 6200 - 6201 - 6204 per impianti video- tezza di circa m.1,45 dal pavimento.
- Seite 3 Fig. 8 Embed 3 module back box Art. 7149 so that it is Description flush-mounted on the wall about 1.45 m from the PETRARCA series monitor Art. 6020 (6000), 6023 (6003) ground. can work in conjunction with interphones 6200 - 6201 - 6204 Fig. 9 Attach mounting bracket Art. 6146 using the 4 screws provided and keeping flush-mounted back for video door entry systems series “SOUND SYSTEM”,...
- Seite 4 Description Montage du moniteur avec telephone Le moniteur séries PETRARCA Art. 6020 (6000), 6023 Fig.8 Sceller le boîtier d’encastrement à 3 modules (6003) peut être accouplé aux postes d’appartement 6200 Art.7149 à environ 1,45 m du sol.
-
Seite 5: Beschreibung
Einbau des Telefon mit Monitor Beschreibung Fig. 8 Die 3-Modul-Unterputzdose Art. 7149 in ca. 1,45 m Monitor Baureihe PETRARCA Art. 6020 (6000), 6023 (6003) Höhe über dem Fußboden einmauern. kann zusammen mit den Haustelefonen 6200 - 6201- 6204 Fig. 9 Das Up-Gehäuse auf die rechte Seite der Platte... - Seite 6 Descripción Montagem do monitor com telefone El monitor de la serie PETRARCA Art. 6020 (6000), 6023 (6003) se puede acoplar a los interfonos 6200 - 6201 - Fig. 8 Aplicar na parede a caixa de embeber de 3 módu- 6204 para instalaciones de la serie “SOUND SYSTEM”,...
- Seite 7 Montaje monitor con teléfono Descrição Fig. 8 Murar la caja de empotre à 3 módules Art. 7149 a O monitor da série PETRARCA Art. 6020 (6000), 6023 una altura de m. 1,45 del piso. (6003) pode ser instalado unido aos interfones 6200 - 6201 Fig. 9 Fijar el soporte Art. 6146 con los tornillos suminis- - 6204 para instalações de video porteiros da série “SOUND...
- Seite 8 6020 - 6023 Fig. 2 Fig. 1 1,40 Fig. 3 CN1, CN4, MONIT Fig. 4 Fig. 5...
- Seite 9 6020 - 6023 Fig. 7 Fig. 6 REGOLAZIONI ADJUSTMENTS RÉGLAGES EINSTELLUNG REGULACIONES REGULAÇÕES Colore/Contrasto Luminosità Color/Contrast Brightness Couleur/Contraste Luminosité Farb/Kontrast Helligkeit Color/Contraste Luminosidad Cor/Contraste Luminosidade...
- Seite 10 6020 - 6023 Fig. 9 1,45 m Fig. 8 Fig. 10 Fig. 11...
- Seite 11 6020 - 6023 Montaggio del kit di trasformazione da Art. 6142 tavolo per monitor e citofoni: Art. 6A42 Desk-top conversion kit for monitor and interphones: Montage du kit de transformation de table pour moniteur et postes d’appartement: Montage des Umrüst-Bausatzes für...
- Seite 12 6020 - 6023 SCHEMA BASE COLLEGAMENTO VIDEOCITOFONO PETRARCA, MONO-PLURIFAMILIARE CON SISTEMA DI CHIAMATA “SOUND SYSTEM” DESCRIPTION OF SINGLE AND MULTI RESIDENCE VIDEO DOOR ENTRY SYSTEM WITH “SOUND SYSTEM” CALL AND MONITOR SERIES PETRARCA SCHÉMA DES RACCORDEMENTS DE BASE POUR PORTIER-VIDÉO MONO ET PLURI-FAMILIAL AVEC MONITEUR SÉRIE PETRARCA...
- Seite 13 Videocitofono - Monitor spostare il commutatore “A-B” Moniteur - Videohaustelefone situato sotto il coperchio Art. 6020 + 6200 + 6145 posizione “A”. Art. 6023 + 6200 + 6145 If a humming sound is detected on the phonic line, set slide switch “A-B”...
- Seite 14 6020 - 6023 SCHEMA BASE COLLEGAMENTO VIDEOCITOFONO PETRARCA, MONO-PLURIFAMILIARE CON SISTEMA DI CHIAMATA “SOUND SYSTEM” E DISTRIBUTORE AL PIANO ART. 5555 - 5556/004 DESCRIPTION OF SINGLE AND MULTI RESIDENCE VIDEO DOOR ENTRY SYSTEM WITH “SOUND SYSTEM” CALL, MONITOR SERIES PETRARCA AND VIDEO DISTRIBUTOR ART. 5555 - 5556/004 SCHÉMA DES RACCORDEMENTS DE BASE POUR PORTIER-VIDÉO MONO ET PLURI-FAMILIAL AVEC MONITEUR...
- Seite 15 “A-B” que Moniteur - Videohaustelefone Moniteur - Videohaustelefone se encuentra debajo de la tapa en Art. 6020 + 6200 + 6145 Art. 6020 + 6200 + 6145 la posición “A”. Art. 6023 + 6200 + 6145 Art. 6023 + 6200 + 6145 No caso de ruído na linha audio...
- Seite 16 6020 - 6023 IMPIANTO CONDOMINIALE VIDEOCITOFONICO DIGITALE CON MONITOR E CITOFONI MUNITI DI DECODIFICA INTERNA. DIGITAL DOOR ENTRY AND VIDEO SYSTEMS FOR CONDOMINIUM WITH MONITORS AND INTERPHONES PROVIDED WITH AN INTERNAL DECODING FACILITY. INSTALLATION DE PORTIER-VIDÉO DIGITAL DE COPROPRIETÉ AVEC MONITEURS ET POSTES D’APPARTEMENTS MUNIS DE DECODAGE INTERNE.
- Seite 17 Videocitofono 75ohm 75ohm Monitor Monitor Moniteur Moniteur Videohaustelefone Videohaustelefone Art. 6020 + 6204 + 6145 Art. 6020 + 6204 + 6145 Art. 6023 + 6204 + 6145 Art. 6023 + 6204 + 6145 Distributorevideo Video distributor Alimentatore Distributeur Power supply...
- Seite 18 6020 - 6023 IMPIANTO CONDOMINIALE VIDEOCITOFONICO DIGITALE CON DISTRIBUTORI AL PIANO MUNITI DI DECODIFICA INTERNA. DIGITAL DOOR ENTRY AND VIDEO SYSTEMS FOR CONDOMINIUM USE WITH SHUNTS AT EACH FLOOR PROVIDED WITH AN INTERNAL DECODING FACILITY. INSTALLATION DE PORTIER-VIDÉO DIGITAUX DE COPROPRIETE AVEC DERIVATEURS A L’ETAGE MUNIS DE DECODIFICATION INTERNE.
- Seite 19 Art. 6327/C Videocitofono - Monitor Videocitofono - Monitor Moniteur - Videohaustelefone Moniteur - Videohaustelefone Art. 6020 + 6201 + 6145 Art. 6020 + 6201 + 6145 Art. 6023 + 6201 + 6145 Art. 6023 + 6201 + 6145 75ohm 75ohm...
