IRIS Net TPI-8 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Verfügbare Sprachen

Verfügbare Sprachen

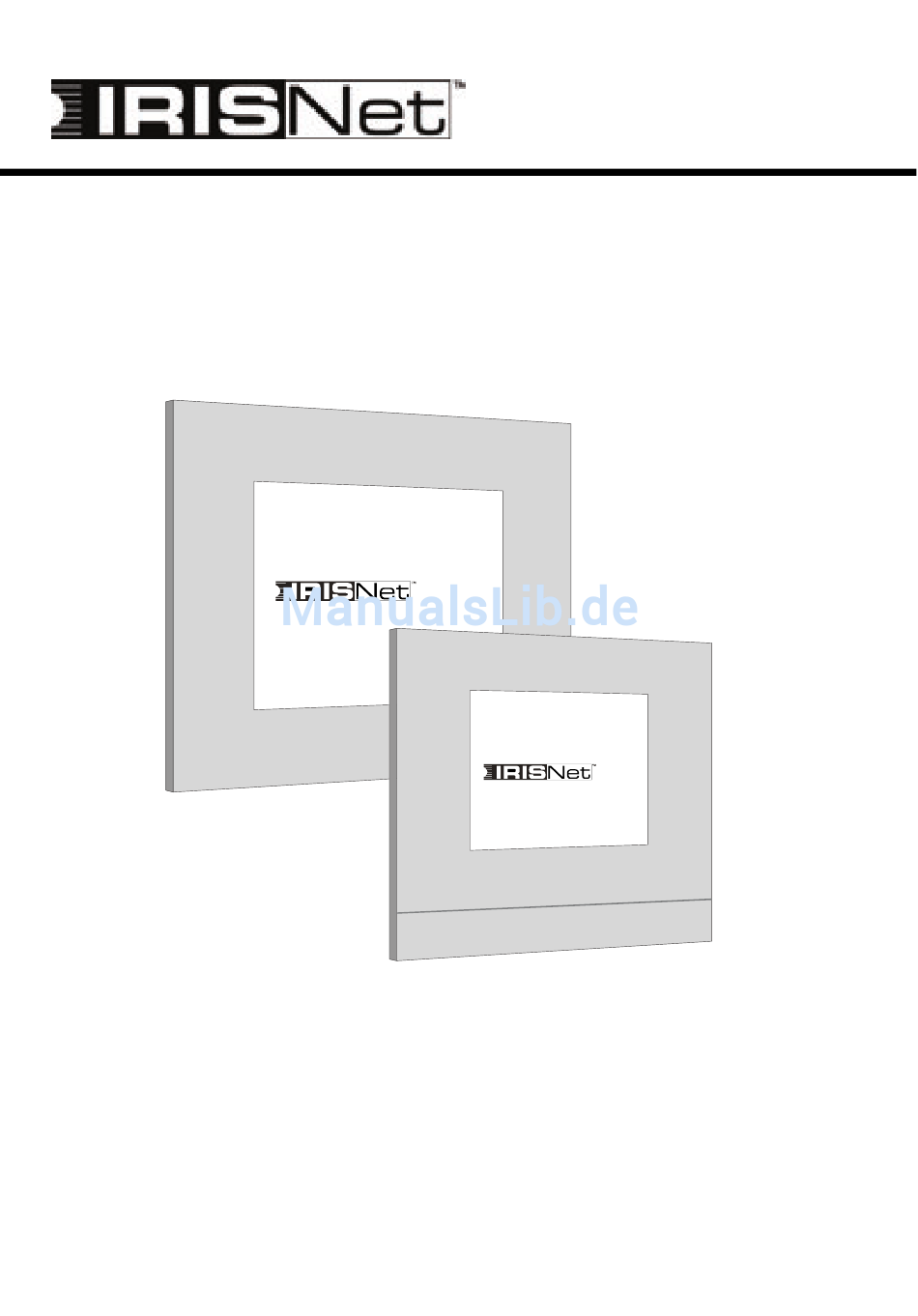

OWNER'S MANUAL
BEDIENUNGSANLEITUNG
TPI-8 / TPI-12
8.4" / 12.1" Touch Panels

Kapitel

loading

Verwandte Anleitungen für IRIS Net TPI-8

Inhaltszusammenfassung für IRIS Net TPI-8

  • Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG TPI-8 / TPI-12 8.4“ / 12.1“ Touch Panels...
  • Seite 22 TPI-8 / TPI-12 Touch Panel Owner’s manual...
  • Seite 23 BEDIENUNGSANLEITUNG TPI-8 / TPI-12 8.4“ / 12.1“ Touch Panels...
  • Seite 24 FCC Statement ......... . 48 TPI-8 / TPI-12 Touch Panel...
  • Seite 25 Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät. Dieses SCHUTZKLASSE I Gerät muss an eine NETZ-Steckdose mit Schutzleiter-Anschluss angeschlossen werden. TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...
  • Seite 26 Ländern mit einem separaten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Händler abgegeben werden muss. TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 27: Einführung

    1 Einführung 1.1 Überblick Das TPI-8 bzw. TPI-12 ist ein Touch Panel für die komfortable Bedienung und Überwachung von Electro-Voice NetMax / Dynacord PROMATRIX-Systemen. Panels der TPI-Serie sind für den Wand- bzw. Rack-Einbau vorgesehen. Microsoft Windows XP embedded™ und IRIS-Net™ sind vorinstalliert, die Benutzeroberflächen können komfortabel auf einem PC in IRIS-Net™...

  • Seite 28: Iris-Net

    Screen. 1.3 IRIS-Net ™ Zur Konfiguration des TPI-8/12 wird die PC-Software IRIS-Net™ (Intelligent Remote & Integrated Supervision) verwendet. Die gesamte Konfiguration des Touch Panels kann hierbei offline (d.h. ohne Verbindung zwischen PC und dem Touch Panel) auf dem PC erstellt werden. Nach Herstellung einer Verbindung zwischen PC und TPI über Ethernet kann die Konfiguration auf diesen...

  • Seite 29: Installation

    2 Installation 2.1 Anschlüsse und Bedienelemente Anschluss für Spannungsversorgung Serielle Schnittstelle COM 1 Ethernet-Schnittstelle LAN 1 USB-Anschlüsse USB 1 / USB 2 Bildschirmanschluss VGA Resetknopf RESET Erdungsanschluss Steckplatz für Speicherkarte (CompactFlash) TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 30: Montage

    2.2 Montage 1. Montage des Wandeinbaukasten Verwenden Sie für das TPI-8 (TPI-12) den Wandeinbaukasten WM TPI-8 (WM TPI-12). Bitte beachten Sie die mitgelieferte Dokumentation. 2. Entfernen des vormontierten Alu-Abdeckrahmens von der Vorderseite des Touch Panels 3. Anschließen von Ethernet und Spannungsversorgung Für die Spannungsversorgung wird ein 24 V DC Netzteil benötigt.
  • Seite 31 TPI-8 in Wandeinbaukasten WM TPI-8 : TPI-12 in Wandeinbaukasten WM TPI-12: TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 32: Inbetriebnahme

    2.3 Inbetriebnahme Das TPI-8/TPI-12 kann über die Ethernet-Schnittstelle an der Rückseite (siehe Seite 29) an ein TCP/IP-Netzwerk angeschlossen werden. Ab Werk besitzt das TPI-8/TPI-12 folgende Netzwerk-Konfiguration: Parameter Wert IP-Adresse 192.168.1.101 Subnetzmaske 255.255.255.0 Gateway 192.168.1.1 DHCP deaktiviert Eine IP-Adresse muss eindeutig sein, sie darf also jeweils nur einem einzigen Gerät (Host) in einem Netzwerk zugewiesen werden.
  • Seite 33 1. Verbinden Sie den Netzwerkanschluss Ihres PC mit dem Ethernet Interface des TPI-8/TPI-12 direkt über ein Crossover-Kabel oder über zwei Patchkabel und einen Hub/Switch. 2. Aktivieren Sie die Spannungsversorung des TPI-8/TPI-12. Nach einigen Sekunden signalisiert die Darstellung des IRIS-Net-Projekts den erfolgreichen Startvorgang des TPI-8/TPI-12.
  • Seite 34 Auf dem Bildschirm des TPI-8/TPI-12 erscheint der Dialog Update Mode und eine Bildschirm-Tastatur. 6. Klicken Sie im Dialog Update Mode den Button Network Connections. Das Fenster Network Connections erscheint. 7. Doppelklicken Sie auf Local Area Connection. Das Fenster Local Area Connection Status erscheint.
  • Seite 35 Es erscheint das Dialogfenster Local Area Connection Properties. 9. Doppelklicken Sie auf Internet Protocol (TCP/IP). Es erscheint das Dialogfenster Internet Protocol (TCP/IP) Properties. TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 36: Aktualisieren Der Projekt-Datei Bzw. Iris-Net

    Das Ziel dieses Vorgangs ist es, eine Verbindung zwischen einem PC und einem TPI-8/TPI-12 über Ethernet aufzubauen und die Projekt-Datei bzw. IRIS- Net auf dem TPI-8/TPI-12 zu aktualisieren. Es wird im Folgenden davon ausgegangen, dass die zu übertragende Datei auf dem PC verfügbar ist.
  • Seite 37 Das TPI-8/TPI-12 meldet sich mit der Ausgabe „Welcome to IRIS“. 5. Geben Sie doc*update=start ein und drücken Sie die Return-Taste. Auf dem Bildschirm des TPI-8/TPI-12 erscheint der Dialog Update Mode und eine Bildschirm-Tastatur. Das TPI-8/TPI-12 ist nun empfangsbereit. 6. Starten Sie auf Ihrem PC das Programm IRIS-Net.

  • Seite 38: Bildschirmschoner Und Hintergrundbeleuchtung Konfigurieren

    Sie den Button Öffnen. Mögliche Dateitypen sind Project Files (*.ds) und Application Archives (*.zip). Die Datei wird nun an das TPI-8/TPI-12 gesendet. Nach erfolgreicher Übertragung wird im Update Mode Dialog auf dem PC und auf dem TPI-8/ TPI-12 jeweils „success“ ausgegeben. 11. Geben Sie doc*update=reboot ein.
  • Seite 39 4. Geben Sie doc*fullscreen=no ein und drücken Sie die Return-Taste. Auf dem Bildschirm des TPI-8/TPI-12 verlässt das angezeigte Projekt den Vollbild-Modus. 5. Klicken Sie auf dem TPI-8/TPI-12 Start > Control Panel > Display > Screen Saver. Der Bildschirmschoner „Irisnetscreensaver“ ist vorausgewählt, folgende Tabelle zeigt die relevanten Parameter mit den jeweiligen Voreinstellungen.

  • Seite 40: Wartung & Pflege

    8. Geben Sie auf dem PC doc*fullscreen=yes ein und drücken Sie die Return-Taste. 2.4 Wartung & Pflege Das TPI-8/TPI-12 benötigt nur minimale Wartung und Pflege für den Betrieb. Bei leichter Verschmutzung reinigen Sie das Gerät mit einem sauberen, trockenen Lappen. Hartnäckigen Schmutz sollten Sie nur mit einem milden Reinigungsmittel und einem sauberen, weichen leicht angefeuchteten Tuch entfernen.
  • Seite 41 TPI-8: TPI-12: TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...
  • Seite 42 8. Schließen Sie das Gerät. Die verbrauchte Lithium-Batterie nicht in den Hausmüll werfen. Entsorgen Sie die Batterie entsprechend den örtlichen Vorschriften über Beseitigung von Sondermüll, (z. B. an die dafür eingerichteten Sammelstellen abgeben). TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 43: Anhang

    3 Anhang 3.1 Anwendungsbeispiel TPI-12 TPI-8 TPI-8 +24V DC Ethernet Switch Control PC with IRIS-Net Software TPI-8 / TPI-12 Touch Panel Bedienungsanleitung...

  • Seite 45: Dimensions

    4.1 Dimensions TPI-8 TPI-8 / TPI-12 Touch Panel Owner’s manual / Bedienungsanleitung...
  • Seite 46 TPI-12 TPI-8 / TPI-12 Touch Panel Owner’s manual / Bedienungsanleitung...

  • Seite 47: Declaration Of Conformity

    ---------------------------------------------- G. Krauss Ort und Datum der Ausstellung Place and date of issue Rechtsverbindliche Unterschrift (Name in Druckschrift) des VERANTWORTLICHEN Legally binding signature (name in print) of the PERSON IN CHARGE TPI-8 / TPI-12 Touch Panel Owner’s manual / Bedienungsanleitung...
  • Seite 49 Notes...
  • Seite 50 Notes...
  • Seite 51 Notes...
