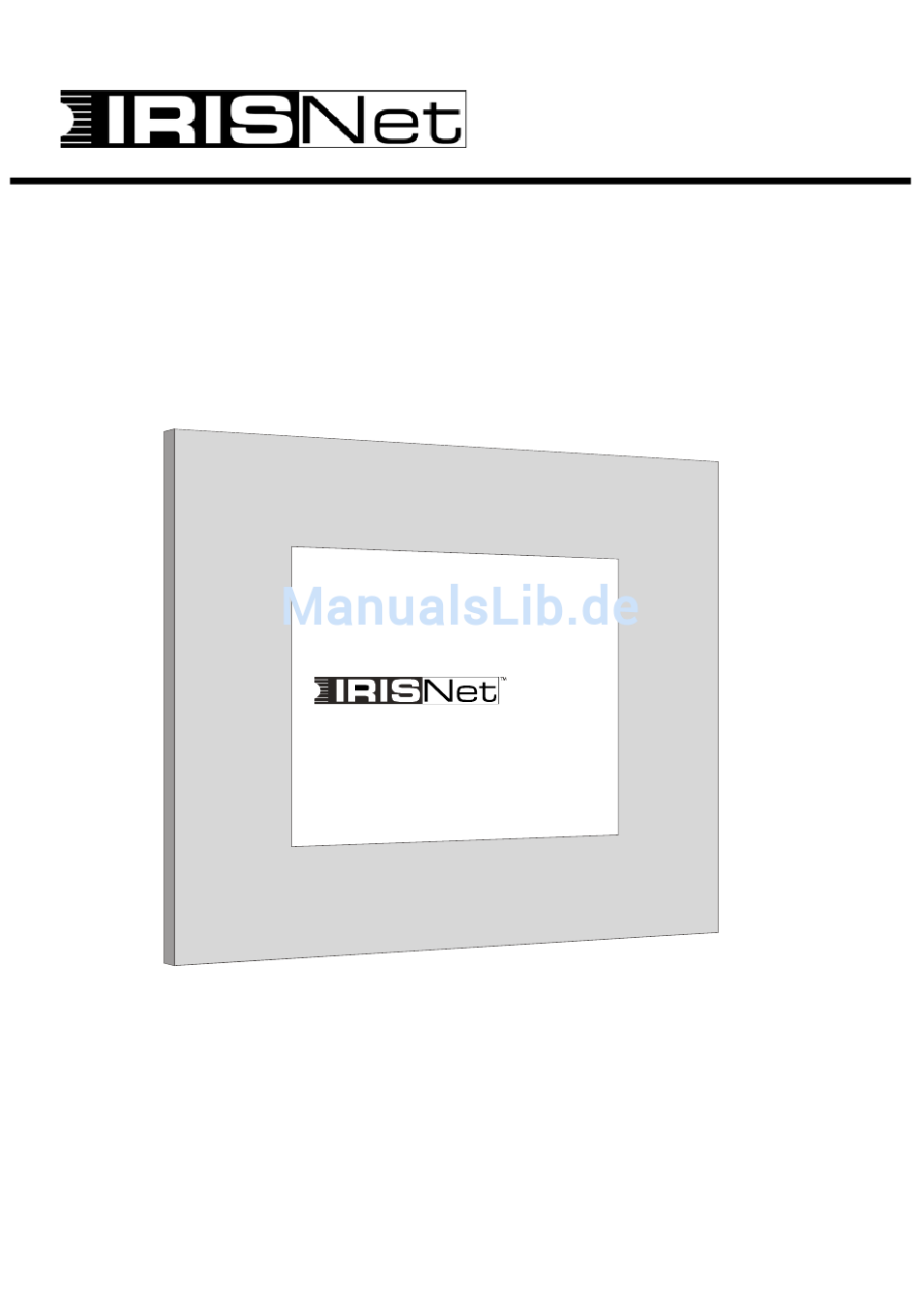

- Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG TPI-5 5.7“ Touch Panel...
-
Seite 2: Inhaltsverzeichnis
Dimensions ..............15 TPI-5 Touch Panel... -
Seite 3: Important Safety Instructions
Use only with the cart, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over. TPI-5 Touch Panel Owner’s manual... - Seite 4 EVI Audio GmbH products: Telex, Dynacord, Electro-Voice and RTS. Arrangements are made with the dealer where you purchased the equipment from, for the returning of all unusable equipment at no cost, to the factory in Straubing, for environmental protective disposal. TPI-5 Touch Panel Owner’s manual...
-
Seite 5: Introduction
1 Introduction 1.1 Overview The TPI-5 is a touch panels for the comfortable operation and monitoring of Electro-Vo- ice NetMax / Dynacord PROMATRIX or P 64 systems. TPI Series panels are for wall or rack shelf mounting. Operating system and IRIS-Net are preinstalled, which lets you comfortably create user interfaces in IRIS-Net on a PC and transfer them to the touch panel. -
Seite 6: Iris-Net
1.3 IRIS-Net Configuring the TPI-5 is possible using the PC software IRIS-Net (Intelligent Remote & Integrated Supervision). The touch panel can be configured on a PC while offline (i.e. PC and touch panel are not connected). Transferring the entire configuration is pos- sible after connecting the TPI to the PC via Ethernet. -
Seite 7: Installation
Remove the pre-mounted aluminium cover frame from the touch panel’s front panel. Ethernet and Power Supply Connection A 24 V DC power supply unit is needed for power supply. The TPI-5’s power con- sumption is 0,3 A, using the power supply pack NRS 90257 (PDC-121789) is recommended. -
Seite 8: Initial Operation
An IP address must be unique, it must only be allocated to one single device (host) in a network. In case a new Ethernet network is designed for the operation of the TPI-5, it is recommended to retain the subnet mask and network ID which had been set at the factory. -
Seite 9: Wichtige Sicherheitshinweise
Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefäße, auf dem Gerät. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden. TPI-5 Touch Panel Bedienungsanleitung... -
Seite 10: Wichtige Servicehinweise
Produkte der EVI Audio GmbH: Telex, Dynacord, Electro-Voice und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwendbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk in Straubing zurückgeschickt werden. TPI-5 Touch Panel Bedienungsanleitung... -
Seite 11: Einführung
1 Einführung 1.1 Überblick Das TPI-5 ist ein Touch Panel für die komfortable Bedienung und Überwachung von Electro-Voice NetMax / DYNACORD P 64- oder PROMATRIX-Systemen. Panels der TPI- Serie sind für den Wand- bzw. Rack-Einbau vorgesehen. Betriebssystem und IRIS-Net sind vorinstalliert, die Benutzeroberflächen können komfortabel auf einem PC in IRIS- Net erstellt und in das Touch Panel übertragen werden. -
Seite 12: Iris-Net
1.3 IRIS-Net Zur Konfiguration des TPI-5 wird die PC-Software IRIS-Net (Intelligent Remote & Integ- rated Supervision) verwendet. Die gesamte Konfiguration des Touch Panels kann hier- bei offline (d.h. ohne Verbindung zwischen PC und dem Touch Panel) auf dem PC erstellt werden. Nach Herstellung einer Verbindung zwischen PC und TPI über Ethernet kann die Konfiguration auf diesen übertragen werden. -
Seite 13: Installation
Touch Panels Schließen Sie Ethernet und die Spannungsversorgung an Für die Spannungsversorgung wird ein 24 V DC Netzteil benötigt. Die Strom- aufnahme des TPI-5 beträgt 0,3 A, die Verwendung des Netzteils NRS 90257 (PDC-121789) wird empfohlen. HINWEIS: Stellen Sie sicher, dass die Spannungsversorgung deaktiviert ist. -
Seite 14: Wartung & Pflege
Eine IP-Adresse muss eindeutig sein, sie darf also jeweils nur einem einzigen Gerät (Host) in einem Netzwerk zugewiesen werden. Wird für den Betrieb des TPI-5 ein neues Ethernet aufgebaut, wird die Beibehaltung der werkseitig voreingestellten Netzwerk-ID und Subnetzmaske empfohlen. Bei Integration des TPI-5 in ein bestehendes Ethernet muss die Netzwerk-Konfiguration des TPI-5 angepasst werden. -
Seite 15: Specification
64 MByte Flash, 128 MByte SDRAM Battery Lithium Type CR2450, 3 V Dimensions (W x H x D) 210 x 169 x 50 mm Weight 690 g Options Power Supply 24 V DC / 1.25 A PDC-121789 TPI-5 Touch Panel... - Seite 16 AMERICAS EMEA ASIA & PACIFIC HEADQUARTERS EUROPE, HEADQUARTERS AMERICAS HEADQUARTERS APR Bosch Security Systems, Inc. AFRICA & MIDDLE-EAST Robert Bosch (SEA) Pte Ltd 12000 Portland Ave South Bosch Sicherheitssysteme GmbH 11 Bishan St. 21 Burnsville, MN 55337, USA Robert-Koch-Strasse 100 Singapore 573943 USA - Ph: 1 800 392 3497 85521 Ottobrunn, Germany...
