3.3.1 Anschluss bis zu vier CP Touch Bedientableaus

3.3.2 Adressierung über Jumper (Steckbrücken)
12
Maximal 4 Bedientableaus lassen sich an einem Lüftungsgerät mit
RD5-Steuerung anschließen. Wollen Sie mehrere Bedientableaus mit
dem Lüftungsgerät verbinden, müssen die einzelnen Tableaus in Serie
geschaltet werden.

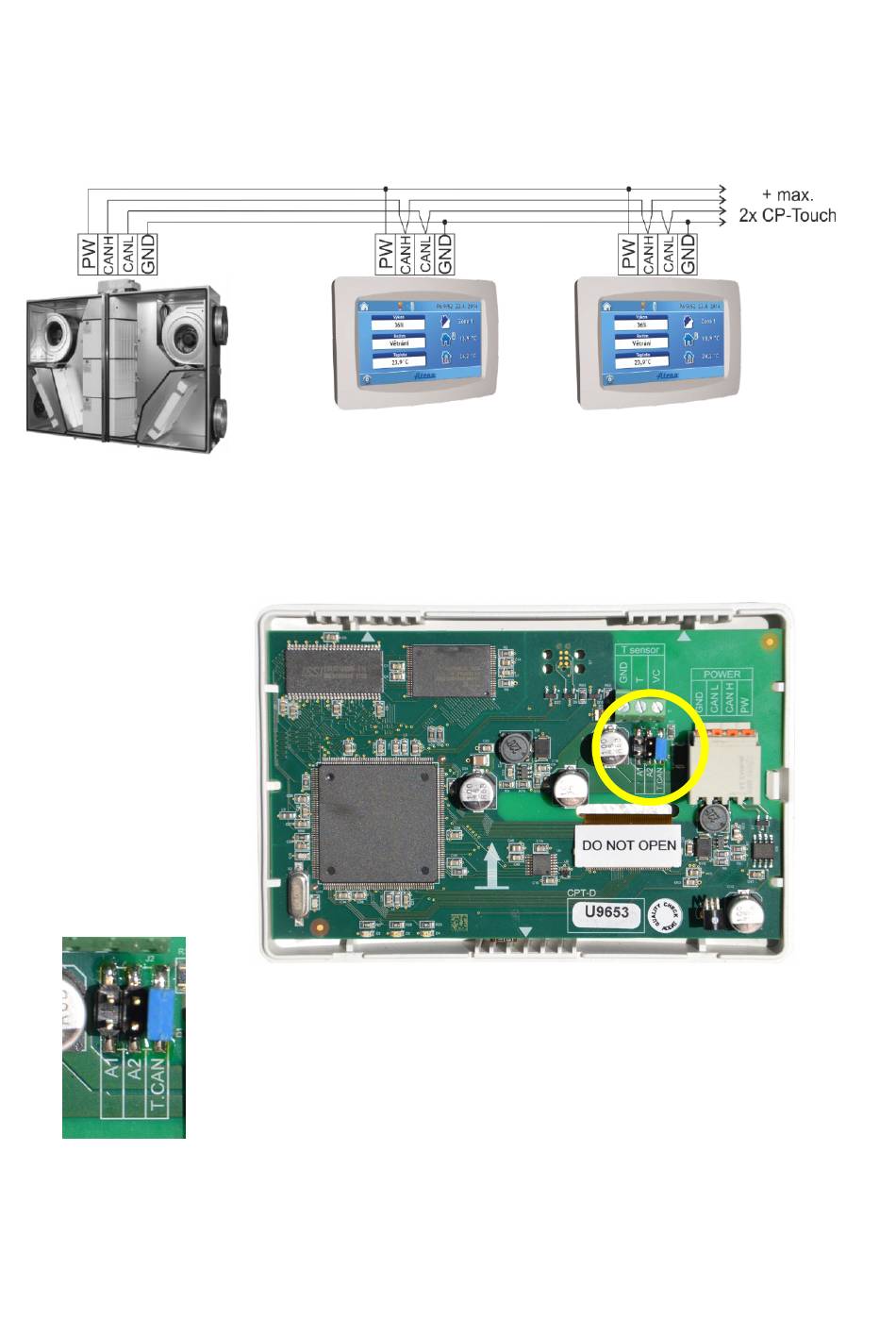

Serienschaltung der CP Touch Bedientableaus
Beim letzten des angeklemmten Bedientableaus muss der Abschluss-
widerstand auf ‚C.TAN' gesteckt sein.
Auf der Steuerplatine des Bedientableaus befinden sich an der mit
Kreis gekennzeichneten Stelle drei Jumper-Steckplätze:
• A1 – 1. Adressbus
• A2 – 2. Adressbus
• T.CAN – Abschlusswiderstand
(muss im letzten Bedientableau gesteckt werden)
Die Jumper der Bedientableaus müssen in jeder Einheit mit gleichen
Bus mit je unterschiedlichen Adressierungen programmiert sein.
Siehe nächste Seite.
