L'appareil fonctionne, mais ne génère pas de condensat :
• Contrôlez la température ambiante.
La plage de fonctionnement de l'appareil se situe entre 0 et 40 °C.
• Contrôlez l'humidité de l'air, dont la valeur minimale doit être de 35 % h. r.
• Vérifiez le filtre à air quant à son état d'encrassement et nettoyez-le le cas échéant
Conformément aux indications du chapitre « Entretien et nettoyage ».
• En cas de fonctionnement à commande hygrostatique, vérifiez : le réglage
de l'hygrostat.
Avant toute intervention sur l'appareil, vous devez impérativement
débrancher la fiche de la prise de secteur !
Du condensat s'écoule de l'appareil :
• Vérifiez si l'appareil est positionné à la verticale et placé sur une surface plane.
• Vérifiez le filtre à air quant à son état d'encrassement et nettoyez-le le cas échéant
conformément aux indications du chapitre « Entretien et nettoyage ».
Si malgré ces vérifications l'appareil ne devait pas fonctionner correctement, veuillez
prévenir Trotec ou un de nos revendeurs agréés.
11. Caractéristiques techniques
Températures de service
Plage de fonctionnement d'humidité :
Rendement de déshumidification à 20 °C / 60 % h.r.
Performances de déshumidification max.
Adaptés aux locaux d'un volume maximal de :
Déshumidification de chantier ou assainissement des dégâts des eaux 400 m
Déshumidification continue
Débit d'air maximal
Compresseur
Réfrigérant
Raccordement électrique
Fréquence
Courant nominal
Protection sur site
Puissance absorbée moyenne
Puissance absorbée maximale
Niveau de pression sonore LpA 3 m
Longueur
Largeur
Hauteur
Poids

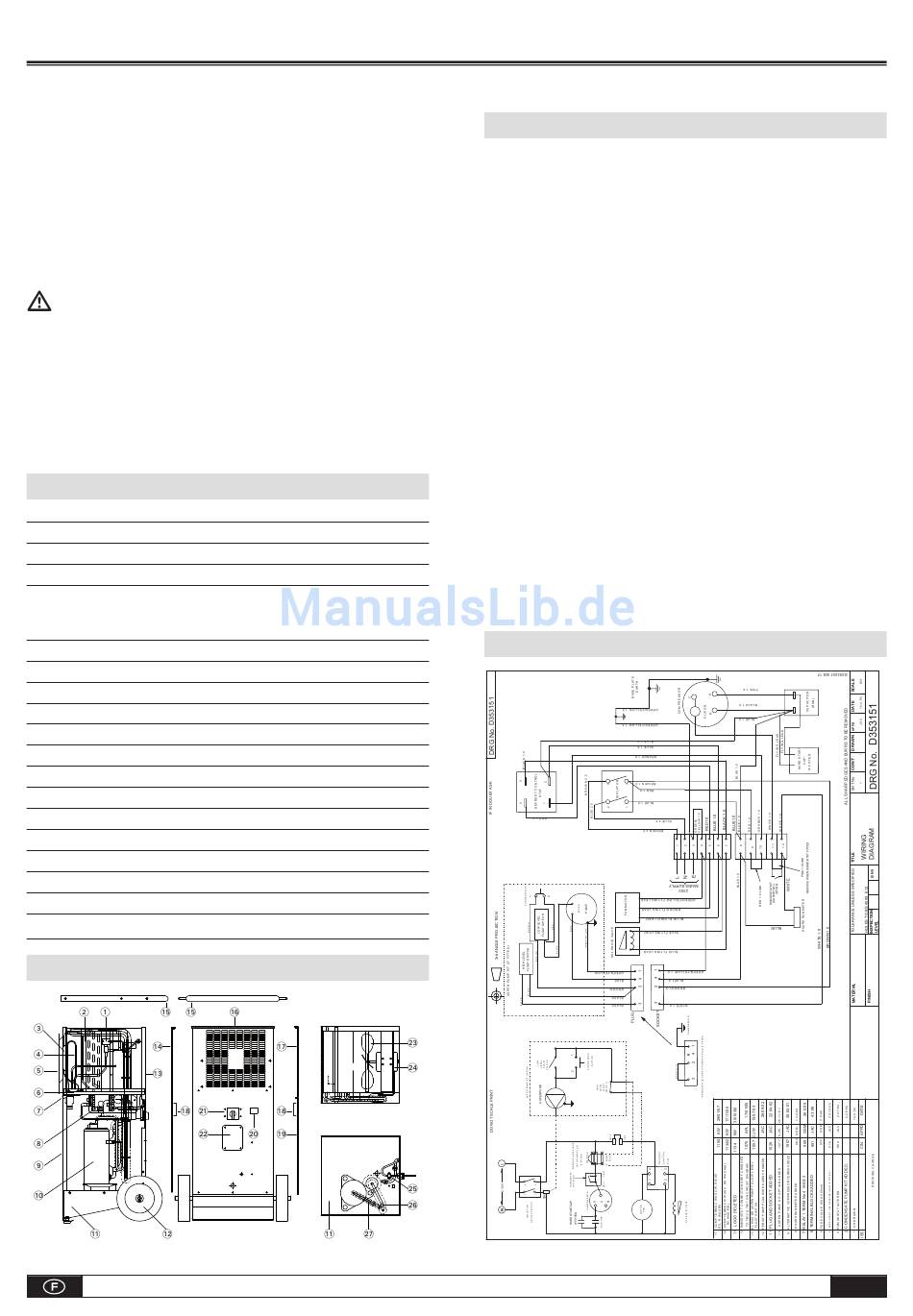

12. Aperçu des pièces détachées
13. Liste des pièces détachées
1 .......................................................................................................Electrovanne
2 ...........................................................Groupes d'évaporateur et de condenseur
3 .........................................................................Déshumidificateur de réfrigérant
4 ..............................................................................................Conduite capillaire
5 .................................Carter frontal supérieur avec grille de bouche d'aspiration
6 .....................................................................................................Bac collecteur
7 ................................................................................................Evacuation d'eau
8 ...................................................Collier de fixation de la prise de raccordement
9 .......................................................................................................Carter frontal
10 ....................................................................................................Compresseur
11 ......................................................................................................Tôle de fond
12 .............................................................................................................Roulette
13 .......................................................Carter arrière avec grille d'évacuation d'air
14 ........................................................................................Carter latéral gauche
15 ................................................................................................Barre à poignée
16 ..........................................................................................Couvercle du boîtier
17 ........................................................................................Carter supérieur droit
18..............................................................................................................Poignée
19 ...............................................................................Carter latéral inférieur droit
20 ..........................................................................Compteur d'heures de service
21 .........................................................................................Bouton marche/arrêt
0 - 40 °C
22 ..........................................................................Cache de l'hygrostat encastré
35 - 100 % h. r. 23 ............................................................................................Pale de ventilateur
24 ........................................................................................Moteur du ventilateur
30,0 l / jour
25 .....................................................................................Alimentation électrique
75 l / jour
26 .................................................................Faisceau de tubes du condensateur
27 ..................................................................Faisceau de tubes du compresseur
3
800 m 3
14. Schéma électrique
420 m 3 /h
Palettes
R 407 c
230 V
50 Hz
6,2 A
10 A
1 kW
1,4 kW
56 dB (A)
480 mm
510 mm
854 mm
42 kg
Vue par en haut
Vue par en bas
Notice d'utilisation TTK 400
C - 6
