Bedienungsanleitung pH Basic

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innowater pH Basic

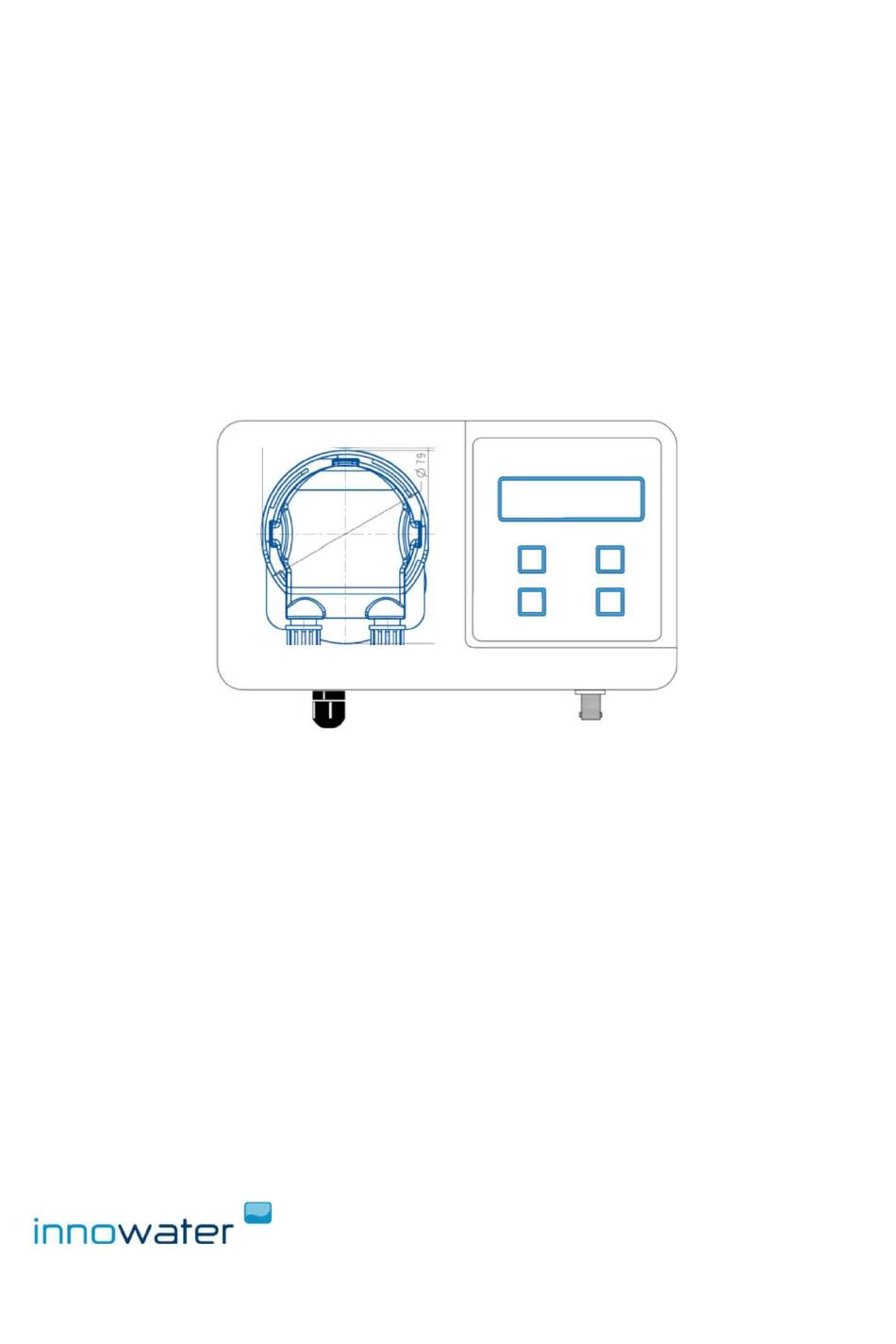

  • Seite 1 Bedienungsanleitung pH Basic...

  • Seite 2: Warnhinweise

    WARNHINWEISE Der Regler pH Basic erlaubt Ihnen, den pH-Wert Ihres Pools mit einem pH-Sensor zu messen und Säure zur automatischen Korrektur zu dosieren. Sowohl pH- als auch ORP-Sensoren sind jedoch Verschleiß ausgesetzt, sodass sich deren Messung im Verlauf der Zeit verschlechtert. Darüber hinaus handelt es sich um empfindliche Instrumente, die leicht beschädigt werden können.

  • Seite 3: Inhaltsverzeichnis

    Seite 1 Beschreibung… ..........2 2 Installation… ............. 3 3 Betrieb… ............4 3.1 Inbetriebnahme EIN/AUS… ......4 3.2 Ansaugen der Pumpe… ......4 4 Benutzeroberfläche… .......... 5 4.1 Hauptbildschirm… ........5 4.2 Menüs… ........... 6 4.3 Sollwerte… ..........6 4.4 Sensorkalibrierung…...

  • Seite 4: Beschreibung

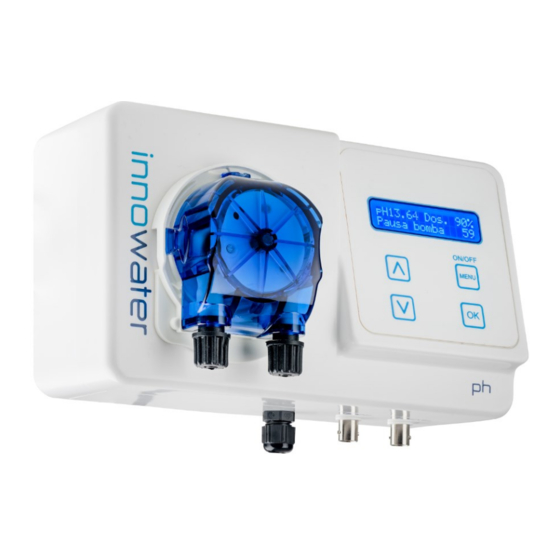

    1. BESCHREIBUNG Mit dem System Innowater PH Basic können Sie den pH-Wert Ihres Pools messen und diesen durch die Hinzufügung von Säure mittels der Dosierungspumpe korrigieren. Das System besteht aus einer Steuereinheit, die den pH-Wert misst und die Steuerungssoftware sowie die integriere Säuredosierungspumpe umfasst.

  • Seite 5: Installation

    2. INSTALLATION Vor der Installation oder Wartung des Systems müssen die Geräte von der Stromversorgung getrennt werden. Installations- Wartungsarbeiten dürfen autorisiertem Fachpersonal durchgeführt werden. Regler: Den Regler mit dem mitgelieferten Träger an der Wand montieren. Vor dem Anschrauben an der Pumpe den Träger als Schablone verwenden, um die erforderlichen Bohrungen an der Wand zu markieren.

  • Seite 6: Betrieb

    3. BETRIEB 3.1 Inbetriebnahme – EIN/AUS Nach der Installation aller Elemente (pH-Sensor, Ansaug-/Einleitungsrohrleitungen) und dem Anschluss des Reglers an die 230V-AC-Versorgung die Taste ON/OFF /EIN/AUS) (MENÜ) zwei Sekunden lang drücken, um den Regler einzuschalten. Der Hauptbildschirm (rechts) erscheint. ON/OFF (EIN/AUS) pH 7,40 Dos.

  • Seite 7: Benutzeroberfläche

    4. BENUTZEROBERFLÄCHE 4.1 Hauptbildschirm pH 7,40 Dos. 20% Pumpe leitet Säure ein Der Hauptbildschirm zeigt immer die folgenden Informationen an: (1) Den pH-Wert (2) Den ausgehend von den festgelegten Sollwerten berechneten Säure- Dosierungsprozentsatz (3) Den Zustand der Säurepumpe: Pumpe leitet Säure ein: Die Pumpe ist aktiv in Betrieb und leitet Säure beruhend auf dem pH-Wert und den festgelegten Sollwerten ein.

  • Seite 8: Konfiguration Der Sollwerte

    4.2 Konfiguration der Sollwerte HAUPTMENÜ Konfiguration pH-Wert 1 Konfig. pH Sollwerte Die Dosierung wird durch Festlegung der Sollwerte A und B sowie den für diese Sollwerte gewünschten Dosierungsprozentsatz berechnet. - Wenn der pH-Wert unterhalb des unteren Sollwerts A liegt, dosiert die Pumpe keine Säure.

  • Seite 9: Sensorkalibrierung

    4.3 Sensorkalibrierung Konfiguration pH-Wert Kalibrierung pH 4 2 Kal pH 4 Mess: 3,85 4,00 Die pH-Sensoren müssen vor dem ersten Einsatz kalibriert und eventuell regelmäßig neu kalibriert werden. Der Grund hierfür ist, dass verschiedene Sensoren unterschiedlich messen und die Messung eines Sensors sich im Verlauf der Zeit verändert.

  • Seite 10: Werkskalibrierung

    4.4 Werkskalibrierung Konfiguration pH-Wert Werks- kal.? JA:OK 4 Werkskal. VERLASSEN:MENÜ Mit dem Untermenü 5 Werkskal. können die allgemeinen Kalibrierungsparameter auf die Werkseinstellungen zurückgesetzt werden, die ungefähr denen eines neuen Sensors entsprechen. Dies kann nützlich sein, wenn wiederholt Kalibrierungen gemessen wurden und keine Lösungen zur korrekten Kalibrierung zur Verfügung stehen.

  • Seite 11: Sprache

    4.5 Sprache HAUPTMENÜ Sprache Deutsch 2 Sprache wählen Wählen Sie die Sprache mit den Pfeiltasten aus und drücken Sie zur Bestätigung auf OK bzw. auf MENÜ, um die Option ohne Speicherung zu verlassen. 4.6. Kontrast HAUPTMENÜ Kontrasteinstellung 3 Kontrast - ■ ■ ■ ■ Stellen Sie den Kontrast mit den Pfeiltasten ein und drücken Sie zur Bestätigung auf OK bzw.

  • Seite 12: Technische Daten

    5. TECHNISCHE DATEN Regler Gewicht 300 g Abmessungen 220 x 130 x 85 mm Versorgungsspannung 100-240V AC, 50-60 Hz Verbrauch 20 W Regelung 0-14 pH Messgenauigkeit 0,01 pH Kalibrierung Zwei Punkte Dosierungspumpe Gewicht 1,5 kg Abmessungen 170 x 145 x 95 mm Versorgungsspannung 230V AC, 50-60 Hz Verbrauch...
