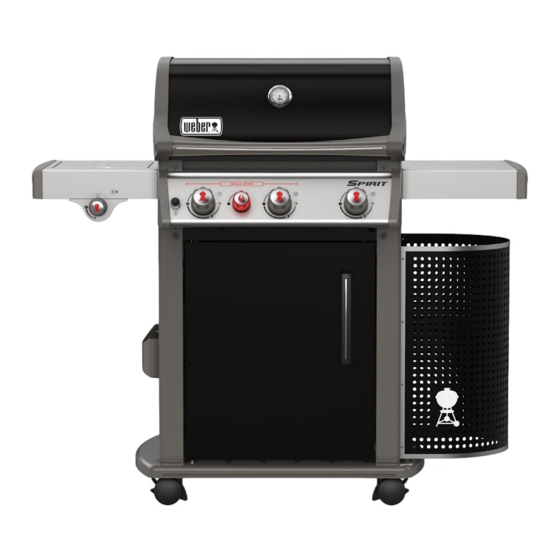

Weber S-330 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Weber Anleitungen
  4. Grills
  5. Genesis S330
  6. Bedienungsanleitung

Weber S-330 Bedienungsanleitung

Genesis
Vorschau ausblenden Andere Handbücher für S-330:
Inhaltsverzeichnis

Werbung

Quicklinks

Vielen Dank,
dass Sie sich für
einen Weber
-
®
Grill entschieden
haben. Nehmen
Sie sich einige
wenige Minuten Zeit
und schützen Sie
Ihre Anschaffung,
indem Sie Ihren
Grill online unter
www.weber.com
registrieren.
BEDIENUNGSANLEITUNG
E-330
· S-330
™
SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG
VOR DER BEDIENUNG DES GASGRILLS LESEN.
Bei Gasgeruch:
1) Schließen Sie die Gaszufuhr zum Gerät.
2) Löschen Sie alle offenen Flammen.
3) Öffnen Sie den Deckel.
4) Wenn der Geruch weiterhin vorhanden ist, halten Sie Abstand vom
Gerät und informieren Sie unverzüglich Ihren Gasversorger oder
die Feuerwehr.
Durch ausströmendes Gas kann ein Brand oder eine Explosion
verursacht werden. Dadurch kann es zu ernsthaften Personen-
schäden, zu tödlichen Unfällen und zu Sachschäden kommen.
1) Lagern Sie keinen Kraftstoff oder andere entflammbaren Dämpfe
oder Flüssigkeiten in der Nähe dieses Geräts oder anderer Geräte
und verwenden Sie derartige Stoffe nicht mit diesem Gerät.
2) In der Nähe dieses Geräts oder anderer Geräte sollte keine
Gasflasche aufbewahrt werden, die nicht für die unmittelbare
Verwendung angeschlossen ist.
m WARNHINWEIS: Führen Sie alle
in dieser Bedienung sanleitung
enthaltenten Lecktestverfahren
vor der Verwendung des Grills
durch. Führen Sie immer eine
Dichtigkeitsprüfung durch, auch
wenn der Händler den Grill
montiert hat.
NUR IM FREIEN ZU VERWENDEN!
™
m GEFAHRENHINWEIS
m WARNHINWEIS
m WARNHINWEIS: Lesen Sie
unbedingt die Abschnitte zur
BRENNERZÜNDUNG in diesem
Bedienungsanleitung, bevor
Sie versuchen, dieses Gerät zu
zünden.
HINWEIS FÜR DEN
INSTALLATEUR: Diese Anleitung
muss beim Besitzer des Geräts
verbleiben. Der Besitzer sollte
diese Anleitung gut aufbewahren,
um sie bei Fragen stets griffbereit
zu haben.
LPG
48734
DE - GERMAN
08/01/15

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weber S-330

Inhaltszusammenfassung für Weber S-330

  • Seite 1 BEDIENUNGSANLEITUNG E-330 · S-330 ™ ™ Vielen Dank, SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG dass Sie sich für VOR DER BEDIENUNG DES GASGRILLS LESEN. einen Weber ® m GEFAHRENHINWEIS Grill entschieden Bei Gasgeruch: haben. Nehmen 1) Schließen Sie die Gaszufuhr zum Gerät.

  • Seite 2: Warnhinweise

    Grills auf Erdgas oder der Versuch, Erdgas mit diesem m Prüfen Sie nach längerer Lagerung oder längerem Flüssigpropangas-Grill zu nutzen, ist gefährlich und führt zum Nichtgebrauch den Weber-Gasgrill vor Gebrauch auf Gaslecks Verlust der Garantie. und auf Verstopfung des Brenners. Die korrekte Anleitung dazu finden Sie in dieser Bedienungsanleitung.

  • Seite 3: Inhaltsverzeichnis

    KONSERVIEREN DER EDELSTAHLFLÄCHEN ......25 WEBER -SPINNEN-/INSEKTENGITTER ........25 ®...

  • Seite 4: Explosionsdarstellung

    EXPLOSIONSDARSTELLUNG Genesis E-330 /S-330 _LP_EN_080115 ™ ™ ™...

  • Seite 5: Liste Zur Explosionsdarstellung

    32. Hitzeschutz Sear Brenner 14. Herausnehmbare Fettauffangtrichter 50. Zündholzhalter 15. Hintere Rahmenstrebe 33. Zündknopf 51. Stopprolle 16. Einweg-Tropfschale 34. Zündmodul * Der Grillrost kann je nach dem erworbenen Modell abweichen. 17. Auffangschale 35. Windschutz 18. Halterung für Auffangschale 36. Bedienknopf WWW.WEBER.COM...

  • Seite 6: Garantie

    GILT/GELTEN NUR DIE RESTLAUFZEIT(EN) DER OBEN GENANNTEN URSPRÜNGLICHEN GARANTIE. Garantieprogramm fällt, (nach ihrer Wahl) instand setzen oder ersetzen. Falls eine Instandsetzung oder ein Ersatz nicht möglich ist, kann Weber (nach ihrer Wahl) den betreffenden Grill durch einen DIESES GARANTIEPROGRAMM GILT NUR FÜR DIE VERWENDUNG DURCH EINZELNE gleichwertigen oder höherwertigen neuen Grill ersetzen.

  • Seite 7: Aufbewahrung

    WARNHINWEIS: Der Weber -Gasgrill ist nicht für die Montage ® in oder auf Caravans und/oder Booten vorgesehen. • Schließen Sie das Ventil an der Gasflasche, wenn Sie den Weber -Gasgrill nicht ® m WARNHINWEIS: Bei Gebrauch erhitzt sich der gesamte Grill.

  • Seite 8: Standortoptionen Für Die Gasflascheninstallation

    ANLEITUNG FÜR DEN GASANSCHLUSS STANDORTOPTIONEN FÜR DIE GASFLASCHENINSTALLATION Wählen Sie eine der drei Optionen aus, um den Ort für den Betrieb der Gasflasche zu 5 kg bestimmen: Einbauen in den Unterschrank, Montieren des Haltebügels oder Platzieren der Gasflasche auf dem Boden. Typ und Größe der erworbenen Gasflasche hilft Ihnen bei der Bestimmung des Einbauorts der Gasflasche.

  • Seite 9: Einbauen Der Gasflasche

    Klammern am Bodenblech (4) passen. C) Drehen Sie die Gasflasche so, dass das Ventil in Richtung Vorderseite des Grills zeigt. Stellen Sie sicher, dass die Flaschenklammern auf der Grundplatte installiert werden, und dass der Sockel der Gasflasche zwischen die Flaschenklammern passt. WWW.WEBER.COM...
  • Seite 10 Bodenplatzierung A) Stellen Sie die Gasflasche außerhalb des Unterschranks rechts neben dem Grill auf dem Boden ab (7). B) Drehen Sie die LP Gasflasche so, dass die Ventilöffnung zur Vorderseite des Weber -Gasgrills zeigt. ® ◆ Die Abbildung kann in Einzelheiten von dem von Ihnen erworbenen Grill abweichen.

  • Seite 11: Vorbereiten Für Den Anschluss An Die Lp Gasflasche

    WARNHINWEIS: Der Schlauch muss an der Seitenblende mit der Halteklammer gesichert werden. Anderenfalls kann der Gasschlauch beschädigt werden, und es kann zu einem Brand oder einer Explosion und infolge dessen zu schweren oder gar tödlichen Verletzungen und zu Sachschäden kommen. ◆ WWW.WEBER.COM...

  • Seite 12: Anschliessen Der Flüssiggasflasche

    Gasschlauch in weniger als 5 Jahren ersetzt werden muss; diese nationalen Vorschriften haben Vorrang. Wenden Sie sich für einen Ersatzschlauch mit Druckregler und Regelventileinheit an den für Sie zuständigen Händler oder Gasinstallateur. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com.

  • Seite 13: Vorbereitung Des Leckagetests

    G) Heben Sie das Bedienfeld leicht an, kippen Sie die Vorderkante nach oben und heben Sie sie leicht an (8). H) Montieren Sie nach Beendigung des Leckagentests das Bedienfeld und den Windschutz wieder. ◆ Die Abbildung kann in Einzelheiten von dem von Ihnen erworbenen Grill abweichen. WWW.WEBER.COM...

  • Seite 14: Prüfen Auf Gaslecks

    Ein Flammentest des Brenners wurde durchgeführt. Sie sollten aus Sicherheitsgründen jedoch alle Anschlüsse erneut auf Lecks prüfen, bevor Sie Ihren Weber®-Gasgrill verwenden. Durch den Versand kann sich ein Gasanschluss lösen oder beschädigt werden. m WARNHINWEIS: Führen Sie diese Leckagentests auch dann durch, wenn Ihr Grill von Ihrem Händler montiert wurde.
  • Seite 15 Leck vorhanden ist, drehen Sie das Gas AUS. BETREIBEN SIE DEN GRILL NICHT. Wenden Sie sich an den für Sie zuständigen Händler. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com. G) Anschluss Seitenbrenner-Schnelltrennkupplung (7). H) Anschluss Regler zur Gasflasche (8).

  • Seite 16: Wiederauffüllen Der Flüssigpropan-Gasflasche

    ANLEITUNG FÜR DEN GASANSCHLUSS WIEDERAUFFÜLLEN DER FLÜSSIGPROPAN-GASFLASCHE Wir empfehlen, dass Sie die LP-Gasflasche wieder auffüllen lassen oder tauschen, bevor die Flasche vollständig leer ist. Bringen Sie die LP-Gasflasche zur Wiederauffüllung zu einem “Flüssiggas”-Händler. Ausbauen der Gasflasche: A) Schließen Sie die Gaszufuhr und trennen Sie den Schlauch und die Reglerbaugruppe von der Gasflasche.

  • Seite 17: Vor Der Verwendung Des Grills

    Schlauch auf Knicke, Risse, poröse Stellen, Abnutzung oder Einschnitte. Wenn Sie Beschädigungen am Schlauch erkennen, darf der Grill nicht verwendet werden. Ersetzen Sie den Schlauch nur durch einen von Weber zugelassenen ® Ersatzschlauch. Wenden Sie sich an den für Sie zuständigen Händler.

  • Seite 18: Zündung Und Verwendung Des Hauptbrenners

    ZÜNDUNG UND VERWENDUNG DES HAUPTBRENNERS ZÜNDEN DES HAUPTBRENNERS m GEFAHRENHINWEIS Wenn Sie den Deckel während des Zündens des Brenners nicht öffnen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu lassen, falls der Grill nicht brennt, kann eine explosive Stichflamme entstehen, die ernsthafte Körperverletzungen oder tödliche Unfälle verursachen kann.

  • Seite 19: Manuelles Zünden Des Hauptbrenners

    Gas entweichen kann, bevor Sie die Zündung erneut aktivieren. ◆ SO SCHALTEN SIE DIE BRENNER AUS Drücken Sie den jeweiligen Bedienknopf für den Brenner hinein und drehen Sie den Knopf im Uhrzeigersinn in die Position OFF. Drehen Sie die Gaszufuhr an der Gasquelle aus. ◆ WWW.WEBER.COM...

  • Seite 20: Zündung Und Verwendung Der Sear Station

    ZÜNDUNG UND VERWENDUNG DER SEAR STATION ® ZÜNDEN DES SEAR STATION -BRENNERS ® Das Modell 330 enthält einen Sear-Brenner, der ebenfalls wie ein einzelner Brenner bedient wird. Die Zündung des Sear-Brenners erfolgt in gleicher Weise wie die Zündung des Hauptbrenners. Weitere Informationen zum Zünden des Sear-Brenners finden Sie in Abschnitt “ZÜNDEN DES HAUPTBRENNERS”.

  • Seite 21: Tipps Und Nützliche Hinweise Für Das Grillen

    Gartemperatur zu erzielen. Hinweis: Falls das Grillgut während des Garvorgangs an Wärme verliert, informieren Sie sich in Abschnitt “Problembehebung” in diesem Handbuch. m WARNHINWEIS: Bewegen Sie den Weber -Gasgrill nicht, wenn ® der Grill in Betrieb ist oder wenn der Grill heiß ist.

  • Seite 22: Zündung Und Verwendung Des Seitenbrenners

    ZÜNDUNG UND VERWENDUNG DES SEITENBRENNERS ZÜNDEN DES SEITENBRENNERS Die Abbildung kann in Einzelheiten von dem m GEFAHRENHINWEIS von Ihnen erworbenen Grill abweichen. Wenn Sie den Deckel während des Zündens des Seitenbrenners nicht öffnen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu lassen, falls der Seitenbrenner nicht brennt, kann eine explosive Stichflamme entstehen, die ernsthafte Körperverletzungen oder tödliche Unfälle...

  • Seite 23: Manuelles Zünden Des Seitenbrenners

    SO SCHALTEN SIE DIE BRENNER AUS Drücken Sie den Bedienknopf für den Seitenbrenner hinein und drehen Sie den Knopf in die Position OFF/AUS. Schalten Sie den Brenner aus und lassen Sie ihn erkalten, bevor Sie den Deckel des Seitenbrenners schließen. ◆ WWW.WEBER.COM...

  • Seite 24: Problembehebung

    Ziehen Sie die Mutter(n) fest. Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com.

  • Seite 25: Problembehebung Beim Seitenbrenner

    Sie die Zündeinrichtung. Siehe Abschnitt “WARTUNG DES SEITENBRENNERS.” Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. WARTUNG REINIGEN m WICHTIG: Reinigen Sie die Edelstahlflächen des Grills nicht mit...

  • Seite 26: Reinigen Oder Austauschen Der Brennerrohre

    WARTUNG REINIGEN ODER AUSTAUSCHEN DER BRENNERROHRE Vergewissern Sie sich, dass der Grill ausgeschaltet ist A) Drehen Sie die Gaszufuhr an der Gasquelle aus und trennen Sie den Gasanschluss. B) Prüfen Sie, ob sich alle Bedienknöpfe der Brenner in der Position AUS ( ) befinden. Prüfen Sie dies, indem Sie die Bedienknöpfe der Brenner eindrücken und im Uhrzeigersinn bis zum Anschlag drehen.
  • Seite 27 Bauteile ordnungsgemäß montiert und alle Armaturen ordnungsgemäß festgeschraubt sind. Nichtbeachtung dieser Produktwarnung kann einen Brand, eine Explosion oder ein strukturelles Versagen des Geräts verursachen, wodurch es zu schweren oder gar tödlichen Verletzungen sowie zu Sachschäden kommen kann. ◆ WWW.WEBER.COM...

  • Seite 28: Bedienung Des Elektronischen Zündsystems

    Hören Sie und schauen Sie, ob am Brenner Funken erzeugt werden. Falls Sie das elektronische Zündsystem immer noch nicht zünden können, wenden Sie sich an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. ◆ VERDRAHTUNGSHANDBUCH FÜR ZÜNDUNGSMODUL 330 Kabelende und Klemmenfarbe Brennerröhre...

  • Seite 29: Wartung Des Seitenbrenners

    Brenners den Brenner wieder ein. Wenn Spinnen-/Insektengitter beschädigt sind oder nicht gereinigt werden können, wenden Sie sich an den für Sie zuständigen Händler. Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. Muster der Brennerflamme Die Brenner des Weber -Gasgrills wurden werkseitig auf die korrekte Luft-Gas- ®...

  • Seite 30: Notizen

    NOTIZEN...
  • Seite 31 NOTIZEN WWW.WEBER.COM...
  • Seite 32 Weitere Informationen zur Entsorgung dieses Erzeugnisses in Europa finden Sie auf unserer Website unter www.weber.com. Wenden Sie sich an den unter Ihrem Land aufgeführten Importeur. Falls Sie nicht über einen Internetzugang verfügen, wenden Sie sich bitte an Ihren Händler, um Name, Anschrift und Telefonnummer des Importeurs zu erfahren.
