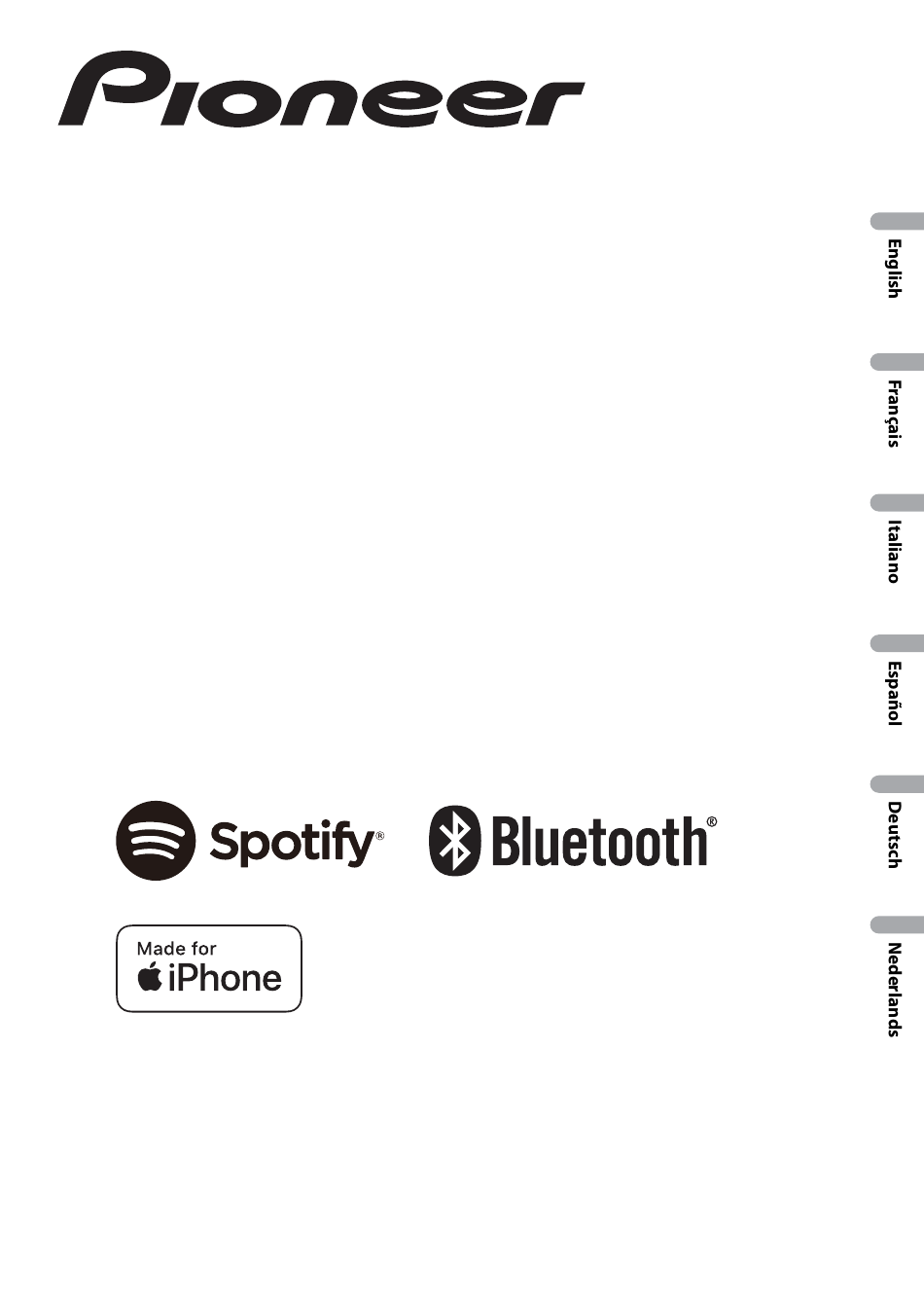

Seite 1 DIGITAL MEDIA RECEIVER RÉCEPTEUR NUMÉRIQUE MULTIMÉDIA RICEVITORE MULTIMEDIALE DIGITALE RECEPTOR DE MEDIOS DIGITALES DIGITALER MEDIA RECEIVER DIGITALE MEDIA-RECEIVER Operation Manual MVH-S520DAB Mode d’emploi Manuale d’istruzioni Manual de instrucciones Bedienungsanleitung Bedieningshandleiding...
Seite 171 Erste Schritte .................... 3 Digitaler Hörfunk (Digital Audio Broadcasting) (DAB)..... 8 Radio ......................9 USB/iPhone®/AUX................. 11 Bluetooth ....................13 Spotify® ....................18 Verwenden von Pioneer Smart Sync/APP ........20 Audioanpassungen................24 Einstellungen ..................26 FUNCTION-Einstellungen ..............26 AUDIO-Einstellungen ................28 SYSTEM-Einstellungen ................. 31 ILLUMINATION-Einstellungen.............
Seite 172: Erste Schritte
Erste Schritte Grundlagen der Bedienung MVH-S520DAB M.C.-(Mehrfunktions-)Regler USB-Anschluss SRC (Quelle)/OFF DISP (Display) BAND/ Anzeigefenster (Navigation)/LIST Entriegelungstaste AUX-Eingangsbuchse (3,5-mm-Stereobuchse) Häufig verwendete Bedienvorgänge Zweck Bedienung Gerät einschalten* Drücken Sie SRC/OFF, um das Gerät einzuschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.
Seite 173: Anzeige Im Display
Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist (außer wenn BT AUDIO als Quelle ausgewählt ist). Erscheint, wenn eine Bluetooth-Verbindung hergestellt wird (Seite 13). Erscheint, wenn eine Pioneer Smart Sync-Verbindung hergestellt wird (Seite 20). Abnehmen des Bedienfelds Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das...
Seite 174: Reset-Taste
– Bevor Sie das Gerät nach der Installation zum ersten Mal verwenden – Wenn das Gerät nicht ordnungsgemäß funktioniert – Wenn merkwürdige oder falsche Meldungen im Display erscheinen Entfernen Sie das Bedienfeld (Seite 4). Drücken Sie die RESET-Taste mit einem spitzen Gegenstand, der länger als 8 mm ist.
Seite 175: Clock Set
Menüpunkt Beschreibung CLOCK SET Einstellung der Uhr. 1 Drehen Sie den M.C.-Regler, um die Stunde einzustellen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Anzeige schaltet automatisch auf die Einstellung der Minute um. 2 Drehen Sie den M.C.-Regler, um die Minute einzustellen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.
Seite 176: Abbrechen Der Demoanzeige (Demo Off)
HINWEIS Mit Ausnahme von [SPEAKER MODE] können diese Einstellungen jederzeit über die SYSTEM- (Seite 31) und die INITIAL-Einstellungen (Seite 7) vorgenommen werden. Abbrechen der Demoanzeige (DEMO OFF) Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.
Seite 177: Digitaler Hörfunk (Digital Audio Broadcasting) (Dab)
Menüpunkt Beschreibung DAB ANT PW DAB-Antenne mit Strom versorgen. Wählen Sie diese Option, wenn Sie die optionale DAB-Antenne (AN-DAB1, separat [ON] erhältlich) mit dem Gerät verwenden. [OFF] DAB-Antenne nicht mit Strom versorgen. Wählen Sie diese Option, wenn Sie eine passive Antenne ohne Verstärker verwenden.
Seite 178: Voreinstellen Von Dienstkomponenten/Stationen
Voreinstellen von Dienstkomponenten/Stationen Dienstkomponenten/Stationen speichern Halten Sie, während Sie die zu speichernde Dienstkomponente/Station empfangen, eine der Zifferntasten (1/ bis 6/ ) gedrückt, bis sie zu blinken aufhört. Gespeicherte Dienstkomponenten/Stationen abrufen Wählen Sie das Band aus und drücken Sie dann eine der Zifferntasten (1/ bis 6/ Pause-/Zeitsprungfunktion Das Gerät speichert kürzlich gesendete Übertragungen automatisch im Arbeitsspeicher.
Seite 179: Empfangen Von Voreingestellten Sendern
Empfangen von voreingestellten Sendern Drücken Sie SRC/OFF, um [RADIO] auszuwählen. Drücken Sie BAND/ , um das Band auszuwählen: [FM1], [FM2], [FM3], [MW] oder [LW]. Drücke Sie eine Zifferntaste (1/ bis 6/ TIPP -Tasten können auch verwendet werden, um einen voreingestellten Sender auszuwählen, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 28).
Seite 180: Verwenden Von Pty-Funktionen
Verwenden von PTY-Funktionen Das Gerät sucht anhand von PTY-Informationen (Programmtyp) nach einem Sender. Halten Sie während des FM-Empfangs gedrückt. Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwählen: [NEWS/INFO], [POPULAR], [CLASSICS] oder [OTHERS]. Drücken Sie den M.C.-Regler. Das Gerät beginnt, nach einem Sender zu suchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt.
Seite 181 AOA-Verbindungen Ein Gerät, auf dem Android OS 4.1 oder höher installiert ist, und das auch AOA (Android Open Accessory) 2.0 unterstützt, kann mit Hilfe des mit dem betreffenden Gerät gelieferten Kabels über AOA an diesem Gerät angeschlossen werden. HINWEIS Wenn Sie eine AOA-Verbindung verwenden, muss [APP CONTROL] in den SYSTEM-Einstellungen auf [WIRED] eingestellt sein (Seite 33) und [USB MTP] muss auf [OFF] eingestellt sein (Seite 33).
Seite 182: Bluetooth
Zweck Bedienung 1 Halten Sie In einer Liste nach einer Datei suchen (nur gedrückt, um die Liste USB) anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Namen oder die Kategorie der/des gewünschten Datei/Ordners auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwählen, und drücken Sie ihn dann, um den Vorgang...
Seite 183: Bluetooth-Telefon
TIPP Die nächste Verbindung zum Gerät wird automatisch hergestellt, wenn das Bluetooth-Gerät zuvor anhand der folgenden Schritte verbunden war. Schalten Sie die Bluetooth-Funktion des externen Geräts ein. Wenn Sie eine Bluetooth-Verbindung über das Gerät herstellen, fahren Sie mit Schritt 4 fort. Drücken Sie , um die Einstellung [ADD DEVICE] anzuzeigen.
Seite 184: Eingehenden Anruf Annehmen
Wenn zwei Telefone angeschlossen sind, erscheint als Erstes ein Telefonname und danach ein Telefonmenü. Um zu dem anderen Telefon zu wechseln, drücken Sie noch einmal. Drehen Sie den M.C.-Regler, um [RECENTS] oder [PHONE BOOK] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Wenn Sie [PHONE BOOK] auswählen, fahren Sie mit Schritt 4 fort.
Seite 185: Kurzwahlnummern Speichern
HINWEIS Einzelheiten zu den Spracherkennungsfunktionen finden Sie im Handbuch Ihres Geräts. TIPP Wenn eine Pioneer Smart Sync-Verbindung hergestellt wird (Seite 20), können Sie auch die Spracherkennungsfunktion von Pioneer Smart Sync verwenden, das auf dem iPhone/Android-Gerät installiert ist, indem Sie gedrückt halten. Ausführliche Informationen zu den Spracherkennungsfunktionen finden Sie in der Hilfe der Anwendung.
Seite 186: Devicelist
Menüpunkt Beschreibung A.ANSR* Wählen Sie [ON], um einen eingehenden Anruf automatisch anzunehmen. [ON], [OFF] PB INVT Die Reihenfolge der Namen im Telefonbuch umkehren (Namensansicht). DEVICELIST Die Liste gekoppelter Bluetooth-Gerät anzeigen. „*” erscheint neben dem Gerätenamen, wenn die Bluetooth-Verbindung hergestellt ist. Wenn kein Gerät in der Geräteliste ausgewählt ist, ist diese Funktion nicht verfügbar.
Seite 187: Spotify
* Je nach angeschlossenem Gerät sind diese Bedienvorgänge möglicherweise nicht verfügbar. Spotify® (Nicht verfügbar, wenn [USB MTP] in den SYSTEM-Einstellungen auf [ON] gesetzt ist (Seite 33).) Spotify ist ein Musikstreaming-Dienst, der nicht mit Pioneer verbunden ist. Weitere Informationen sind unter http://www.spotify.com verfügbar. - 18 -...
Seite 188: Spotify Hören
Die Spotify-Anwendung ist für kompatible Smartphones verfügbar, bitte besuchen Sie https://support.spotify.com/, um die neuesten Kompatibilitätsinformationen zu erhalten. Um Spotify während der Fahrt zu nutzen, müssen Sie zunächst die Spotify-App auf Ihr iPhone- oder Android-Gerät herunterladen. Sie können sie im iTunes® App Store® oder Google Play™...
Seite 189: Verwenden Von Pioneer Smart Sync/App
Song möglicherweise nicht verfügbar. HINWEIS Einige Funktionen von Spotify lassen sich möglicherweise nicht mit dem Gerät bedienen. Verwenden von Pioneer Smart Sync/APP Pioneer Smart Sync ist die Anwendung, die intelligent Ihre Karten, Nachrichten und Musik im Fahrzeug zusammenbringt. - 20 -...
Seite 190: Für Iphone-Benutzer
Einzelheiten zu den in der Anwendung zur Verfügung stehenden Bedienvorgängen finden Sie im Hilfe-Abschnitt der Anwendung. HINWEIS Die Quelle APP ist nicht verfügbar, wenn keine Pioneer Smart Sync-Verbindung hergestellt wurde oder [USB MTP] in den SYSTEM-Einstellungen auf [ON] gesetzt ist (Seite 33). WARNUNG •...
Seite 191 Apps erhalten haben. 31-Band-EQ-Einstellung Sie können ein Equalizer-Band im grafischen 31-Band-Equalizer auswählen (13-Band ohne Verwendung der Pioneer Smart Sync-Verbindung). Super-„Todoroki”-Sound Sie können den Basspegel dynamischer steigern als wenn die Pioneer Smart Sync- Verbindung nicht verwendet wird. - 22 -...
Seite 192: Herstellen Einer Verbindung Mit Pioneer Smart Sync
• Die 31-Band-EQ-Einstellung wird in 13 Bänder umgewandelt, wenn eine Musikquelle dieses Produkts verwendet wird. TIPP Es wird empfohlen, den Suchbegriff „Pioneer Smart Sync” in das Suchfeld einzugeben, um nach der Anwendung zu suchen. Herstellen einer Verbindung mit Pioneer Smart Sync Drehen Sie den M.C.-Regler, um das Hauptmenü...
Seite 193: Wiedergeben Von Musik Auf Dem Gerät
HINWEIS Unabhängig davon, ob die [AUTO APP CONN]-Einstellung auf [ON] oder [OFF] gesetzt ist, können Sie auch Folgendes ausführen, um Pioneer Smart Sync zu starten. • Für andere Geräte als das über USB verbundene Android-Gerät drücken Sie SRC/ OFF, um eine beliebige Quelle auszuwählen, und halten Sie dann den M.C.-Regler gedrückt.
Seite 194: Einstellen Von Grenzfrequenz Und Steilheit
Einstellen von Grenzfrequenz und Steilheit Sie können Grenzfrequenz und Steilheit der einzelnen Lautsprecher einstellen. Die folgenden Lautsprecher können eingestellt werden: Netzwerkmodus: [HIGH] (Hochtöner HPF), [MID HPF] (Mitteltöner HPF), [MID LPF] (Mitteltöner LPF), [SUBWOOFER] Standardmodus: [FRONT], [REAR], [SUBWOOFER] HINWEIS [SUBWOOFER] kann nur ausgewählt werden, wenn [ON] bei [SUBWOOFER] ausgewählt ist (Seite 29). Drehen Sie den M.C.-Regler, um das Hauptmenü...
Seite 195: Einstellungen
[–6] bis [–36] (wenn Sie [SUBWOOFER] wählen) Einstellungen Sie können im Hauptmenü verschiedene Einstellungen vornehmen. Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. •...
Seite 196 Menüpunkt Beschreibung ENSEMBLE Zeigt die Liste der entsprechenden Ensembles FM SETTING [TALK], [STANDARD], [MUSIC] Die Klangqualität auf die Sendesignalbedingungen des FM-Band-Signals abstimmen. (Nur verfügbar, wenn das FM-Band ausgewählt ist). Die sechs stärksten Sender automatisch auf den Zifferntasten (1/ bis 6/ ) speichern.
Seite 197: Audio-Einstellungen
*1 Nur in Gebieten verfügbar, in denen die [SOFT LINK]-Funktion unterstützt wird. *2 Nicht verfügbar, wenn die [S.FOLLOW]-Funktion ausgeschaltet ist. AUDIO-Einstellungen HINWEIS Möglicherweise wird [CHK APP SETTG.] angezeigt, wenn die Einstellung über Pioneer Smart Sync vorgenommen wird. - 28 -...
Seite 198 Equalizer-Kurve, die auf dem Equalizer-Kurve unter [CUSTOM1] speichern. Gerät nicht verfügbar ist, über Pioneer Smart Sync eingestellt wurde. Wählen Sie ein Equalizer-Band und einen Pegel aus, um weitere Anpassungen vorzunehmen. Equalizer-Band: [50HZ] bis [12.5kHZ]...
Seite 199: Save Settings
[CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMNT], [D.BASS], [SUBWOOFER]. • Die Einstellungen, die gespeichert werden können, variieren, wenn eine Pioneer Smart Sync-Verbindung hergestellt wird. LOAD SETTINGS Die Toneinstellungen laden, wenn Sie [SAVE SETTINGS] bereits durchgeführt haben.
Seite 200: System-Einstellungen
[TUR] (Türkisch), [FRA] Textinformationen komprimierter Audiodateien (Französisch), [DEU] (Deutsch) angezeigt werden sollen. CLOCK SET [12H], [24H] Einstellung der Uhr (Seite 6). • Diese Einstellung ist nicht verfügbar, wenn eine Pioneer Smart Sync-Verbindung hergestellt wurde. - 31 - - 31 -...
Seite 201: Info Display
Menüpunkt Beschreibung SCROLL SET [ONCE], [LOOP], [OFF] Legen Sie fest, wie der Text im Anzeigefenster durchlaufen soll. BEEP TONE (Nur für Standardmodus) [ON], [OFF] Wenn eine Taste gedrückt wird, ertönt ein Piepton. Wählen Sie [OFF], um diese Funktion zu deaktivieren. INFO DISPLAY [SOURCE/SPEANA], [CLOCK/ Den Eintrag im Subinformationsdisplay...
Seite 202: App Control
Informationen zu den Anschlüssen für jedes Gerät Die verfügbaren Quellen variieren abhängig vom Einstellungswert. Stellen Sie [APP CONTROL] entsprechend der Tabelle für die zu verwendende Quelle ein. Einzelheiten zur Pioneer Smart Sync-Verbindung finden Sie auf Seite 20. Wenn KEINE Pioneer Smart Sync-Verbindung durchgeführt wird Einstellwert Gerät...
Seite 203: Illumination-Einstellungen
Wenn eine Pioneer Smart Sync-Verbindung durchgeführt wird Einstellwert Gerät Verfügbare Quelle(n) [WIRED] iPhone APP, SPOTIFY Android [BLUETOOTH] iPhone APP, SPOTIFY Android APP, SPOTIFY ILLUMINATION-Einstellungen Menüpunkt Beschreibung COLOUR [KEY COLOUR], [DISP COLOUR], Auswahl der Farbe für die Tasten/das Display des [BOTH COLOUR] Geräts aus 12 voreingestellten Farben, [SCAN]...
Seite 204 – ein Anruf eingeht, wenn [FLASHING] unter [PHONE COLOUR] ausgewählt ist – Sie telefonieren – die auf dem Gerät empfangene Nachricht vorgelesen wird, wenn eine Pioneer Smart Sync-Verbindung besteht – das Bedienfeld angebracht ist. Ungeachtet dieser Einstellung wird der Beleuchtungseffekt beim Ein-/Ausschalten der ACC-Stromversorgung aktiviert.
Seite 205: Zusätzliche Informationen
Wiederholbereich aus. weiter angezeigt werden, wenden Sie sich zur Unterstützung an Ihren Der Ton wird unterbrochen. → Sie verwenden ein Gerät wie z. B. ein Händler oder eine Pioneer- Mobiltelefon, das hörbare Störungen Kundendienststelle. verursachen kann. NO XXXX (beispielsweise NO TITLE) –...
Seite 206 → Das über einen USB-Hub weiter angezeigt werden, wenden Sie angeschlossene USB-Gerät wird von sich zur Unterstützung an Ihren diesem Gerät nicht unterstützt. Händler oder eine Pioneer- – Schließen Sie das USBGerät über ein Kundendienststelle. USB-Kabel an diesem Gerät an. USB-Gerät/iPhone CHECK USB →...
Seite 207 – Schalten Sie die Zündung AUS und → Ein unbekannter Fehler (einschließlich dann wieder auf ACC oder EIN. Kommunikationsfehler) ist aufgetreten. – Folgen Sie den auf dem Bildschirm gezeigten Anweisungen. CONNECT APP → Es besteht keine Pioneer Smart Sync- Verbindung. - 38 -...
Seite 208: Kompatibilität Komprimierter Audioformate
Sprachoptionen auf Russisch eingestellt nicht erkannt. – Möglicherweise werden Dateien nicht richtig wiedergegeben. VORSICHT – Das Gerät kann Störgeräusche • Pioneer kann nicht die Kompatibilität mit verursachen, wenn Sie Radio hören. allen USB-Massenspeichergeräten gewährleisten und übernimmt keine iPhone Verantwortung für eventuelle •...
Seite 209 Dateierweiterung .flac, .fla MP3-Dateien Abtastfrequenz 8/11,025/12/16/22,05/ Dateierweiterung .mp3 24/32/44,1/48/96 kHz Quantisierungsbitrate 8/16/24 Bit Bitrate 8 Kbit/s bis 320 Kbit/s (CBR), VBR Kanalmodus 1/2-Kanal Abtastfrequenz 8 kHz bis 48 kHz (32 kHz, 44,1 kHz, USB-Gerät 48 kHz zur Emphase) • Der Beginn der Wiedergabe von auf Kompatible ID3-Tag- 1.0, 1.1, 2.2, 2.3, 2.4 einem USB-Gerät mit komplexer...
Seite 210: Beispielstruktur
Formatkompatibilität finden Sie in den iPhone-Handbüchern. • Hörbücher, Podcast: Kompatibel VORSICHT 01 bis 05: Ordnernummer Pioneer übernimmt keine Haftung für den : Wiedergabereihenfolge Verlust von iPhone-Daten, auch dann nicht, wenn der Verlust der betreffenden Russische Zeichentabelle Daten während der Verwendung dieses Geräts aufgetreten ist.
Seite 211 -Wortmarke und -Logos sind oder zu bewerben. eingetragene Marken der Bluetooth SIG, Inc. DIESE SOFTWARE WIRD VON DEN Jede Nutzung dieser Marken durch die PIONEER CORPORATION erfolgt unter entsprechender URHEBERRECHTSINHABERN UND Lizenz. Andere Marken und Markennamen sind MITWIRKENDEN IN IHRER VORLIEGENDEN das Eigentum ihrer jeweiligen Inhaber.
Seite 212: Technische Daten
speziell für den Anschluss an die Apple- http://www.apache.org/licenses/LICENSE- Produkte konstruiert ist, die durch den Aufdruck identifiziert werden, und vom Entwickler dahingehend zertifiziert wurde, Soweit nicht anders von geltendem Recht dass es den Apple-Leistungsnormen vorgeschrieben oder schriftlich vereinbart, entspricht. Apple ist nicht verantwortlich wird die unter der Lizenz vertriebene für den Betrieb dieses Geräts oder die Software im IST-ZUSTAND OHNE...
Seite 213 Maximaler Preout-Ausgangspegel: 2,0 V Frequenz: 25 Hz/31,5 Hz/40 Hz/50 Hz/ Equalizer (Grafischer 13-Band-Equalizer): 63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/ Frequenz: 50 Hz/80 Hz/125 Hz/200 200 Hz/250 Hz Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2 Flanke: –12 dB/Okt., –18 dB/Okt., – kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz 24 dB/Okt., –30 dB/Okt., –36 dB/Okt., Verstärkung: ±12 dB (Inkrement 2 dB) Hochpassfilter (Standardmodus):...
Seite 214 Signal-Rausch-Verhältnis: 60 dB (IEC-A- Netzwerk) LW-Tuner Frequenzbereich: 153 kHz bis 281 kHz Nutzempfindlichkeit: 28 μV (Signal- Rauschabstand: 20 dB) Signal-Rausch-Verhältnis: 60 dB (IEC-A- Netzwerk) DAB-Tuner Frequenzbereich (Band III): 174,928 MHz bis 239,200 MHz (5 A bis 13 F) Frequenzbereich (L-Band): 1 452,960 MHz bis 1 490,624 MHz (LA bis LW) Nutzempfindlichkeit (Band III): –100 dBm Nutzempfindlichkeit (L-Band): –100 dBm...
