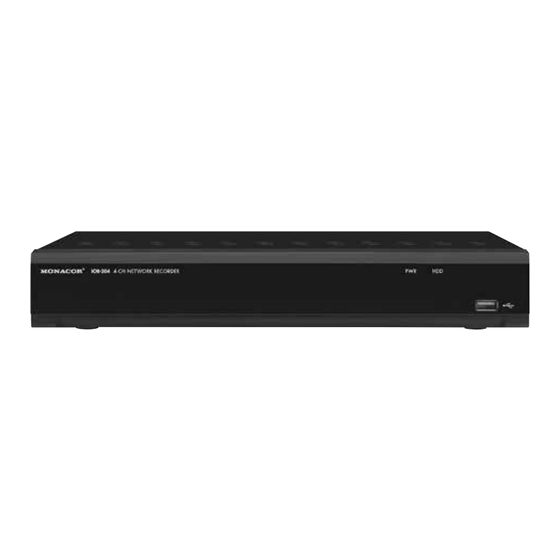

Mehrkanal-Netzwerk-Rekorder
zur Videoüberwachung
IOR-204
Bestell-Nr. • Order No. 18.9130
IOR-208
Bestell-Nr. • Order No. 18.9140
BEDIENUNGSANLEITUNG
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
IOZ-204BV
Bestell-Nr. • Order No. 18.9150
IOZ-204DV
Bestell-Nr. • Order No. 18.9160
IOZ-408BV
Bestell-Nr. • Order No. 18.9170
IOZ-408DV
Bestell-Nr. • Order No. 18.9180
Software-Version 8
NWR-801POE
Bestell-Nr. • Order No. 18.0002
NWR-1608POE
Bestell-Nr. • Order No. 18.0001
NWR-3216POE
Bestell-Nr. • Order No. 18.0107
NWR-6400
Bestell-Nr. • Order No. 18.0176
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Monacor IOR-204
Inhaltszusammenfassung für Monacor IOR-204

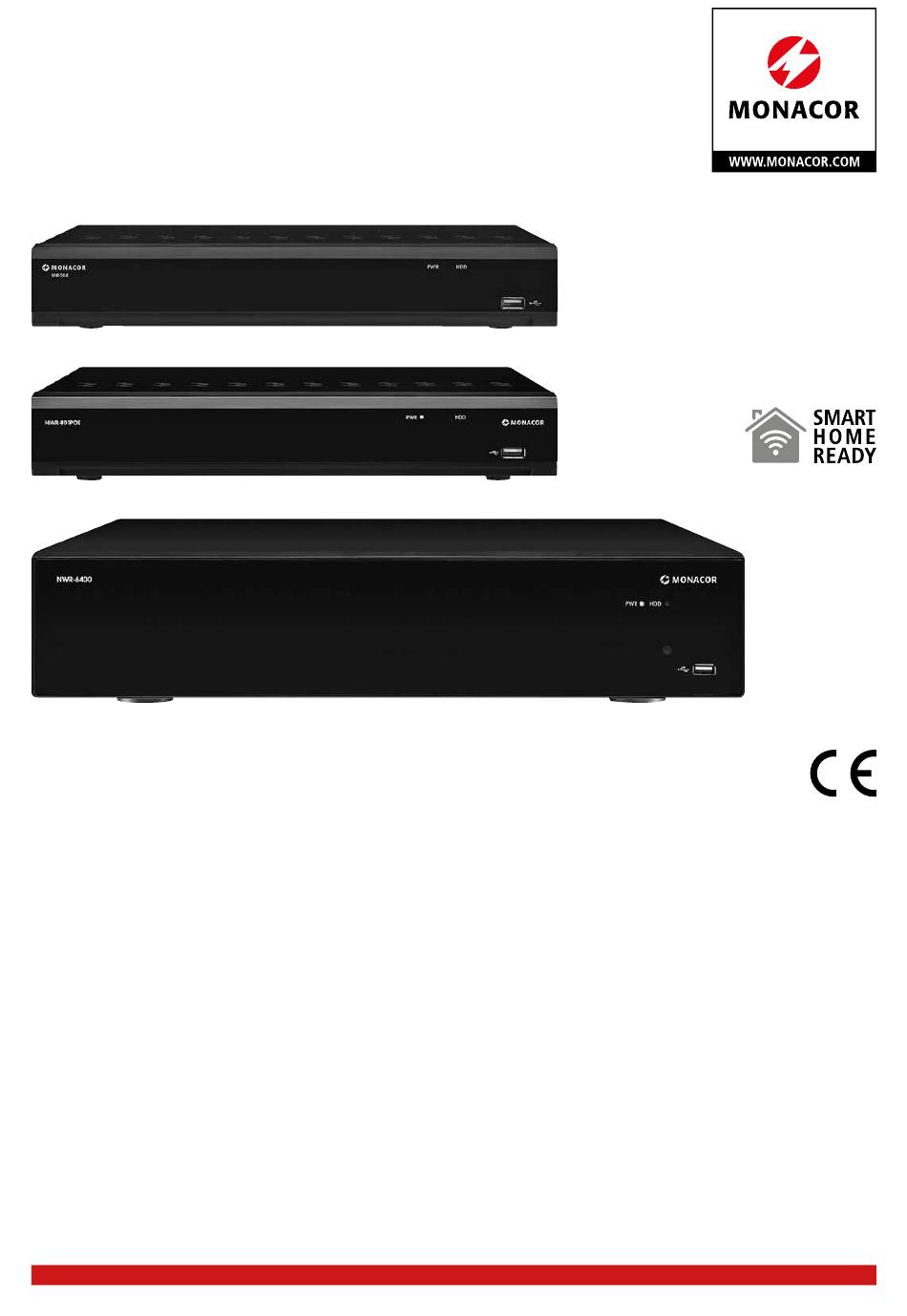

- Seite 1 Mehrkanal-Netzwerk-Rekorder zur Videoüberwachung IOR-204 IOZ-204BV NWR-801POE Bestell-Nr. • Order No. 18.9130 Bestell-Nr. • Order No. 18.9150 Bestell-Nr. • Order No. 18.0002 IOR-208 IOZ-204DV NWR-1608POE Bestell-Nr. • Order No. 18.9140 Bestell-Nr. • Order No. 18.9160 Bestell-Nr. • Order No. 18.0001 IOZ-408BV NWR-3216POE Bestell-Nr.
- Seite 3 Mehrkanal-Netzwerk-Rekorder Diese Anleitung richtet sich an Installateure und Bediener mit Grund- kenntnissen in der Überwachungstechnik. Soll der Rekorder in ein Netzwerk eingebunden werden, sind zusätzlich Netzwerkkenntnisse erforderlich. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Der deutsche Text beginnt auf der Seite 4.
-
Seite 4: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 7 Bedienung ....5 ..... . . 18 2 Wichtig vor der Fahrt zum Installationsort 7.1 Bediensperre . -
Seite 5: Sicherheitshinweise
Abschreckung als auch zur Aufklärung von Straftaten erheblich einen Defekt besteht, beitragen. 3. wenn Funktionsstörungen auftreten. Aus dem Sortiment von MONACOR können Sie komplette Geben Sie die Geräte in jedem Fall zur Reparatur in eine Überwachungssets (IOZ-…) mit Farbkameras und Anschluss- Fachwerkstatt. -
Seite 6: Übersicht
Übersicht 4.1 Vorderseite IOR-204 NWR-6400 Pos. Beschriftung Funktion – IR-Sensor für die Steuerbefehle der Fernbedienung Betriebsanzeige Blinkt, wenn die Festplatte gelesen oder beschrieben wird; im Ruhezustand leuchtet die LED konstant. USB-Anschluss zur Datensicherung auf einem USB-Stick / auf einer Festplatte;... -
Seite 7: Rückseite
Die Zeichnungen dienen als Referenz, Abweichungen zum tatsächlichen Gerät sind möglich. Pos. Beschriftung Funktion LAN … Anschlussblock 2 für den direkten Anschluss von Netzwerkkameras (nicht bei IOR-204, NWR-1608POE, NWR-6400) LAN … Anschlussblock 1 für den direkten Anschluss von Netzwerkkameras (nicht bei NWR-6400) Anschluss für einen Router LINE IN Audioeingang für den Audiorückkanal von Kameras mit einem Audioausgang... -
Seite 8: Anschluss Des Rekorders
Die Rekorder der Überwachungssets (IOZ-…) sind mit einer Fest- platte ausgerüstet. In den Einzelrekordern (IOR-… und NWR-…) Die Alarmeingänge sind bei den Modellen IOR-204, IOR-208 muss als erstes eine Festplatte installiert werden. Im Sortiment und NWR-801POE mit SENSOR beschriftet und bei den ande- von MONACOR finden Sie geeignete Festplatten (SATA-…) -
Seite 9: Stromversorgung
5.7 Stromversorgung 2) In der Zeile „Geräte ID“ kann eine Identifikations-Nr. ein- gegeben werden. Bei den Modellen IOR-204, IOR-208 und NWR-801POE das 3) In der Zeile „Neuer Admin-Name“ wird der voreingestellte Netzgerät an die Buchse „48 V⎓“ (15) anschließen und mit Administrator-Name angezeigt. -
Seite 10: Mögliche Fehlermeldungen Nach Dem Einschalten
6.2 Mögliche Fehlermeldungen 1) Um mit dem Assistenten den Rekorder zu konfigurieren, auf „Start Wizard“ klicken. Es erscheint das Menü für die nach dem Einschalten Netzwerk einstellungen. Ab Werk ist der Rekorder so eingestellt, dass bei einem auf- Startup Wizard tretenden Fehler ein Alarmsignal einige Sekunden lang ertönt. - Seite 11 4) Es gibt die Untermenüs „Datum und Uhrzeit“, „NTP“ und b) Kurze Zeit nach dem Aufrufen des Menüs „IP Camera“ „DSP“. Der Name des aufgerufenen Menüs wird türkis und werden auf der linken Seite die im Netzwerk vorhan- unterstrichen angezeigt. Zum Umschalten auf ein anderes denen Kameras angezeigt.
-
Seite 12: Wichtige Einstellung Für Die Überwachungsset Ioz
Startup Wizard Startup Wizard Auflösung Summary Ausgangs Auflösung 1080P(1920x1080) System Auflösung 1080P(1920x1080) Übertragen Datum/Zeit 15/09/2019 16:59:07, GMT+01:00 Network DHCP IP Adresse 192.168.1.100 Subnet Maske 255.255.255.0 Gateway 192.168.1.1. DNS1 8.8.8.8 DNS2 8.8.8.8 Dieses Fenster nicht das nächste Mal anzeigen. Rückzug Weiter ABBRUCH Rückzug Fertig... -
Seite 13: Informationen In Den Kamerabildern
6.5 Informationen in den Kamerabildern 6.6.1 Allgemeine Einstellungen: Gerätename, Sprache, Menüanzeigezeit, Uhrzeit etc. In jedem Kamerabild ist links oben die Kanalnummer (CH..) Das Kachelmenü aufrufen und in der Kachel „System“ auf angegeben. Zusätzlich kann auch eine Bezeichnung (z. B. „Ein- den Menüpunkt „Allgemein“... -
Seite 14: Einstellungen Für Die Kamerabilder
6.6.2 Einstellungen für die Kamerabilder Menüpunkt Funktion Für jedes Kamerabild können die eingeblendeten Anzeigen Kanal Auswahl des Kamerakanals geändert sowie Farbton, Helligkeit, Kontrast und Farbsätti- Privat Zone Einschalten der Maskierfunktion aktivieren gung eingestellt werden. Das Kachelmenü aufrufen und in der Einschalten von bis zu vier Masken Kachel „Kanal“... -
Seite 15: Aufnahmezeiten Ändern
6.6.6 Alarmeingänge konfigurieren Sind an den Kontakten SENSOR (12) bzw. ALARM IN (17) Alle Auswählen Alles zurücksetzen Alarmsensoren (Bewegungsmelder, Lichtschranken etc.) an- Kanal geschlossen, die Alarmeingänge konfigurieren. Das Kachel- Switch menü aufrufen und in der Kachel „Alarm“ auf den Menüpunkt Empfindlichkeit „IO alarm setting“... -
Seite 16: Alarm Bei Voller Festplatte / Schreibfehler
6.6.7 Alarm bei voller Festplatte / Schreibfehler Menüpunkt Funktion Die Aktionen bei voller Festplatte oder einem Schreibfehler Baudrate Auswahl der Datenübertragungsrate können im Menü „Ausnahme“ gesehen und geändert werden. Anzahl der Datenbits Das Kachelmenü aufrufen und in der Kachel „Alarm“ auf den Stop Anzahl der Stoppbits Menüpunkt „Ausnahme“... -
Seite 17: Intelligente Bildanalyse
heitshalber eine neue E-Mail-Adresse ein, die Sie nicht für Sound Detection Occlusion Detection Schedule CC Statistics andere Zwecken verwenden. Kanal Einst. Switch Empfindlichkeit Scene 4) Die Zeile „Passwort Ändern“ auf „EIN“ umstellen. Bei der Indoor Einstellung „AUS“ kann der entsprechende Nutzer ohne Indoor Outdoor Eingabe eines Passworts den Rekorder bedienen. -
Seite 18: Werkseinstellung
3) Die Zeiten, in der Analysen erfolgen und ausgewertet wer- 3) Das Kachelmenü aufrufen und in der Kachel „System“ auf den sollen, müssen im Zeitplan eingetragen werden. In den Menüpunkt „Wartungseinstellungen“ klicken. der Kopfzeile „PID LCD … CC Statisitcs“ auf „Schedule“ 4) Im Menü... -
Seite 19: Benutzerwechsel
7.3 Live-Überwachung Entsperren Nach dem Einschalten sind immer die Kamerabilder in der Der aktuelle Benutzer admin Live-Ansicht zu sehen; das Datum und die Uhrzeit werden stets unten angezeigt. Geräte ID 000000 (000000) Passwort Passwort zeigen Lagertor 20/09/2019 20:36:54 Camera 20/09/2019 20:36:54 A-CH1 Passwort vergessen Entsperren... -
Seite 20: Tonwiedergabe
den vergrößerten Ausschnitt und lässt sich mit gedrückter Symbol Funktion linker Maustaste verschieben, um einen anderen Bereich Das Symbol erscheint, wenn der Rekorder nicht mit einem 15/09/2019 14:27:38 vergrößert zu betrachten. Netzwerk verbunden ist. Fenster für manuelle Aufnahmen einblenden; zum Starten 4) Zum Ausblenden des kleinen Kontrollbilds die rechte Maus- einer Aufnahme auf das Symbol ⃠... -
Seite 21: Aufnahmen
7.6 Aufnahmen 7.7.2 Bestimmte Aufnahmen abspielen Abschnitt einer Aufnahme extern speichern Ab Werk ist der Rekorder so eingestellt, dass nach dem Ein- Zum Einblenden des Wiedergabefensters entweder die Taste schalten alle Kanäle aufgenommen werden, die mit einer auf der Fernbedienung drücken oder mit der rechten Maustaste Kamera verbunden sind. -
Seite 22: Aufnahmen Mit Bestimmten Ereignissen Suchen, Abspielen, Extern Speichern
CD) auf dem Computer installieren. Es wird eine Suchzeit angeben und über das Feld „Split-screens“ die empfohlen, die neueste VideoPlayer-Version aus dem Anzahl der Bilder für die Zeitunterteilung wählen. Internet herunterzuladen (www.monacor.de Service Downloads). 7.8 PTZ-Kamera steuern Einblenden des Reglers zur Lautstärkeeinstellung;... -
Seite 23: Daten Löschen / Festplatte Formatieren
5) Am Ende der Formatierung erscheint der Hinweis: Feld / Symbol Funktion Notice FOKUS Schärfeeinstellung IRIS Blendeneinstellung Formatierung erfolgreich 3) Sollte die Steuerung der Kamera nicht funktionieren, die Einstellungen für die Kamerasteuerung überprüfen (Kap. 6.6.8). 4) Unter „Voreinstellung“ lassen sich verschiedene Kamera- Abb. -
Seite 24: Rekorder Ausschalten Oder Neu Starten
Einblendungen und 7.11 Rekorder ausschalten oder neu starten Vor dem Betätigen des Ein- /Ausschalters den Rekorder ord- Störungsmeldungen nungsgemäß herunterfahren. Nur dann ist ein Verlust von Einblendung Bedeutung Einstellungen und laufenden Aufnahmen ausgeschlossen. 1) Mit der rechten Maustaste die Funktionsleiste einblenden, keine Festplatte eingesetzt ( Kap. -
Seite 25: Fernüberwachung Und Fernzugriff Auf Den Rekorder
„Play Store“ von Google installieren. Abb. 9-1 App-Symbol „RXCamView“ Hinweis: Die App ist ein kostenfreies Angebot eines Drittanbieters und unterliegt nicht der Gewährleistung von MONACOR Internatio- nal. Bei Problemen wenden Sie sich an den Herausgeber der App. Offline Offline 2) Die App starten. - Seite 26 „Netzwerkstatus“ klicken und die Seite mit der IP-Adresse Menüpunkt Funktion wird angezeigt. Symbol Kopfzeile 3) Auf dem Computer den Web-Browser öffnen und die Live Live-Überwachung IP-Adresse eingeben (z. B. http://192.186.1.178). Wenn Wiedergabe Aufnahmen wiedergeben das erste Mal die Verbindung zwischen Computer und Rekorder aufgebaut ist, erscheint der Hinweis, dass die Remote- Einstellungen für den Rekorder...
-
Seite 28: Technische Daten
10 Technische Daten Modell IOR-204 / IOZ-204.. IOR-208 / IOZ-408.. NWR-801POE Video Kanäle für Netzwerkkameras Gesamt-Datenrate 40 Mb /s 60 Mb /s 128 Mb /s 1 × HDMI™ Videoausgänge für Monitore 1 × VGA Auflösung max. 3840 × 2160 Pixel Videokomprimierung H.264, H.265... - Seite 29 440 × 89 × 460 mm Gewicht (ohne Festplatte) 2 kg 3 kg 7 kg Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
