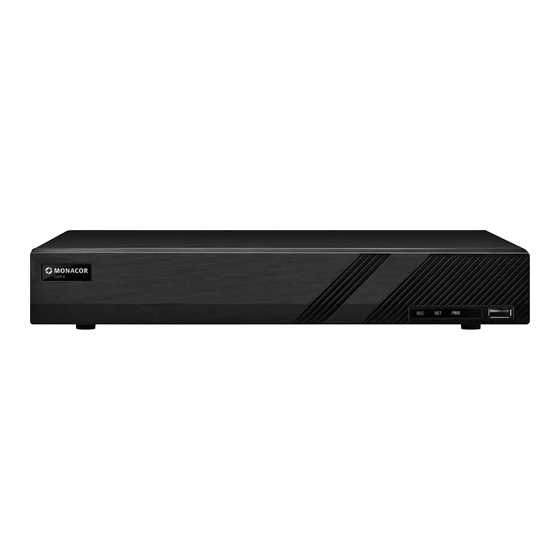

Mehrkanal-Netzwerk-Rekorder
zur Videoüberwachung
ELIPR-4
Bestell-Nr. 18.0143
ELIPR-8
Bestell-Nr. 18.0144
ELIPR-16
Bestell-Nr. 18.0145
BEDIENUNGSANLEITUNG
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monacor ELIPR-4

Inhaltszusammenfassung für Monacor ELIPR-4

  • Seite 1 Mehrkanal-Netzwerk-Rekorder zur Videoüberwachung ELIPR-4 Bestell-Nr. 18.0143 ELIPR-8 Bestell-Nr. 18.0144 ELIPR-16 Bestell-Nr. 18.0145 BEDIENUNGSANLEITUNG ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS...

  • Seite 2: Vorwort

    Benutzerhandbuch Einführung Vorwort Die Anleitung richtet sich an Installateure und Bediener mit Grundkenntnissen in der Überwachungstechnik. Soll der Rekorder in ein Netzwerk eingebunden werden, sind zusätzlich Netzwerkkenntnisse erforderlich. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
  • Seite 3 Benutzerhandbuch Einführung Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Wenn dieser Rekorder in Betrieb genommen wird, schließt das Inhalte von Microsoft, Apple und Google ein. Die Abbildungen und Screenshots in dieser Bedienungsanleitung dienen lediglich dazu, den Betrieb des Rekorders zu erklären.

  • Seite 4: Inhaltsverzeichnis

    Benutzerhandbuch Einführung Inhaltsverzeichnis Vorwort Sicherheitshinweise Einführung 1.1 Anwendungsmöglichkeiten 1.2 Vorderseite 1.3 Rückseite 1.4 Anschlüsse Die wichtigsten Funktionen 2.1 Rekorder starten und herunterfahren 2.1.1 Rekorder starten 2.1.2 Rekorder herunterfahren 2.2 Fernbedienung 2.3 Bedienung mit der Maus 2.4 Texteingabe 2.5 Allgemeine Bedientasten Einrichtungsassistent und Hauptansicht 3.1 Einrichtungsassistent 3.2 Hauptansicht...
  • Seite 5 Benutzerhandbuch Einführung 5.4 Konfiguration der Bildeinstellungen 5.4.1 OSD-Einstellungen 5.4.2 Kameraeinstellungen 5.4.3 Abdeckung von Bildbereichen 5.4.4 Fisheye-Einstellungen 5.4.5 Bildeinstellungen 6.1 Ansicht zur Steuerung von PTZ-Kameras 6.2 Preset-Einstellungen 6.3 Kamerafahrt-Einstellungen Aufzeichnungs- und Plattenverwaltung 7.1 Aufnahme-Konfiguration 7.1.1 Modus-Konfiguration 7.1.2 Erweiterte Konfiguration 7.2 Einrichtung der Komprimierung 7.3 Einrichtung des Zeitplans 7.3.1 Zeitplan hinzufügen 7.3.2 Konfiguration des Aufnahmezeitplans...
  • Seite 6 Benutzerhandbuch Einführung Alarmverwaltung 9.1 Über Sensor ausgelöster Alarm 9.2 Über Bewegungserkennung ausgelöster Alarm 9.2.1 Alarm über die Bewegungserkennung konfigurieren 9.2.2 Durch Bewegungsalarm ausgelöste Aktionen konfigurieren 9.3 Über Analyseverfahren ausgelöster Alarm 9.3.1 Objekterkennung 9.3.2 Ausnahmesituationen 9.3.3 Stolperdraht 9.3.4 Sperrbereiche 9.4 Alarm bei Ausnahmesituationen 9.4.1 Einstellungen bei Ausfall der Netzwerkkamera 9.4.2 Einstellungen für die Behandlung von Ausnahmesituationen 9.5 Benachrichtigung bei Alarm...
  • Seite 7 Benutzerhandbuch Einführung 11.2 Basiskonfiguration 11.2.1 Allgemeine Konfiguration 11.2.2 Konfiguration von Datum und Zeit 11.3 Werkseinstellungen 11.4 Aktualisierung der Gerätesoftware 11.5 Datensicherung und -wiederherstellung 11.6 Automatische Wartung 11.7 Protokoll anzeigen 11.8 Systeminformationen anzeigen Gesichtserkennung und -abgleich 12.1 Einstellungen für die Gesichtserkennung 12.2 Einstellungen für die Personendatenbank 12.3 Gesichtsabgleich 12.3.1 Gesichtsabgleich...

  • Seite 8: Einführung

    Einführung 1 Einführung 1.1 Anwendungsmöglichkeiten Die Rekorder ELIPR-4, ELIPR-8 und ELIPR-16 dienen in Verbindung mit mindestens einer Überwachungskamera und einem Monitor zur Überwachung von Objekten wie Eigenheimen, Verkaufsräumen, Außenanlagen usw. Durch die Aufzeichnung der Kamerabilder ist eine Auswertung jederzeit möglich und kann dadurch sowohl zur Abschreckung als auch zur Aufklärung von Straftaten erheblich beitragen.

  • Seite 9: Rückseite

    Benutzerhandbuch Einführung Bezeichnung Beschreibung Langsamere Wiedergabe. Schnellere Wiedergabe. Eingabe einer Zahl zwischen 1 und 9; Auswahl einer Kamera. Eingabe von Zahl „0”/einer Zahl über 10. 0/-- Direction Key Richtungsänderung. Multi-Screen Switch Änderung des Bildschirmmodus. Enter Bestätigung der Auswahl. Anschluss von USB-Geräten wie z.B. USB-Maus oder USB- Stick.
  • Seite 10 Benutzerhandbuch Einführung Bezeichnung Beschreibung Zum Anschluss eines Bildschirms. Zum Anschluss an Festplatte mit e-SATA-Schnitt- e-SATA stelle. Zum Anschluss von Kamera. Y = TX+, Z = TX− RS485 Y/Z (Schnittstelle nicht bei allen Geräten verfügbar). RS485 A/B Zum Anschluss einer Tastatur. A = TX+; B =TX−. AUDIO OUT Audioausgang;...
  • Seite 11 Benutzerhandbuch Einführung Bezeichnung Beschreibung Zum Anschluss eines Bildschirms. Schnittstelle RS485 Zum Anschluss von Kamera. Y = TX+, Z = TX− (Schnittstelle bei einigen Modellen nicht verfügbar). Relaisausgang; zum Anschluss von externem ALARM OUT Alarmgeber. Masse. AUDIO OUT Audioausgang. Zum Anschluss einer Festplatte mit e-SATA- e-SATA1/ e-SATA2 Schnittstelle.
  • Seite 12 Benutzerhandbuch Einführung Bezeichnung Beschreibung Stromversorgung Zum Anschluss einer Stromversorgung (⎓12 V). Bezeichnung Beschreibung Zum Anschluss einer Festplatte mit e-SATA- e-SATA Schnittstelle. LAN1/LAN2 Netzwerkanschluss. Zum Anschluss eines HD-Anzeigegerätes (1920×1080). Zum Anschluss an Monitor als HDMI2 AUX-Ausgang (Kanal für Kanal). Nur Bildausgabe; keine Menüanzeige.

  • Seite 13: Anschlüsse

    Benutzerhandbuch Einführung 1.4 Anschlüsse  Video-Anschlüsse Videoausgang: VGA/HDMI werden unterstützt. Die Anschlüsse können zusammen oder unabhängig voneinander genutzt werden.  Audio-Anschlüsse Audioeingang: Anschluss an Mikrofon, Tonabnehmer etc. Audioausgang: Anschluss an Kopfhörer, Lautsprecher oder anderes Audioausgabegerät  Alarmanschlüsse Diese Funktion wird nur von einigen Modellen unterstützt. Es können z.B. 16 Kanäle für den Alarmeingang und ein Kanal für den Alarmausgang verwendet werden.
  • Seite 14 Benutzerhandbuch Einführung Handelt es sich bei dem Eingang nicht um einen Schließer, gehen Sie folgendermaßen vor: Alarmausgang: Zum Anschluss des Alarmausgabegerätes: Die grünen Anschlussleisten abnehmen und die Schrauben des Alarmausgang-Anschlusses lösen. Dann die Signalleitungen der Alarmausgabegeräte separat mit dem Anschluss NO und COM verbinden.

  • Seite 15: Die Wichtigsten Funktionen

    Benutzerhandbuch Die wichtigsten Funktionen 2 Die wichtigsten Funktionen 2.1 Rekorder starten und herunterfahren Prüfen Sie die Anschlüsse, bevor Sie den Rekorder starten. Achten Sie darauf, den Rekorder ordnungsgemäß zu starten und herunterzufahren. 2.1.1 Rekorder starten ① Das Anzeigegerät mit dem VGA/HDMI-Anschluss des Rekorders verbinden. ②...
  • Seite 16 Die wichtigsten Funktionen Benutzerhandbuch Wenn Sie die Fernbedienung für mehrere Geräte nutzen, richten Sie den Infrarot-Sensor der Fernbedienung auf den Infrarot-Empfänger des Rekorders, den Sie über die Fernbedienung bedienen möchten. Es gibt zwei Arten von Fernbedienung. Diese werden im Folgenden beschrieben: Taste Funktion Gerät ausschalten.

  • Seite 17: Bedienung Mit Der Maus

    Benutzerhandbuch Die wichtigsten Funktionen Taste Funktion Manuelle Aufnahme. Search Suchmodus. MENU Menü aufrufen. Exit Aktuelle Ansicht verlassen. ENTER Auswahl oder Einstellung bestätigen. Direction button Cursor bewegen. ZOOM Zoomfunktion. Ohne Funktion. Zur Steuerung der Wiedergabe: Wiedergabe/Pause; Nächstes Bild; Schnellere Wieder- gabe; Stopp; Vorheriges Bild; Langsamere Wiedergabe. Multi Mehrfachbild.

  • Seite 18: Texteingabe

    Benutzerhandbuch Die wichtigsten Funktionen 2.4 Texteingabe Es gibt zwei Tastaturen (siehe vorherige Abbildungen – links für die Eingabe von Zahlen; rechts für die Eingabe von Zahlen, Buchstaben und Satzzeichen). Die Tasten haben folgende Funktion: Taste Funktion Taste Funktion Rücktaste. Umschalttaste für die Satzzeichen. Löschtaste.

  • Seite 19: Einrichtungsassistent Und Hauptansicht

    Benutzerhandbuch Einrichtungsassistent und Hauptansicht 3 Einrichtungsassistent und Hauptansicht 3.1 Einrichtungsassistent Die Festplattensymbole werden oben auf der Startseite angezeigt. Nummer und Status der Platten ist über diese Symbole schnell und mühelos ersichtlich ( : keine Platte installiert; keine Platte verfügbar; : RW-Platte verfügbar). Mit Hilfe des Einrichtungsassistenten kann der Rekorder schnell konfiguriert werden und ist somit innerhalb kürzester Zeit einsatzbereit.
  • Seite 20 Benutzerhandbuch Einrichtungsassistent und Hauptansicht Soll die Anmeldung auch über ein Muster möglich sein, bei „Pattern Lock” die Option „Enable” anklicken. „Edit Security Question” anklicken, um die Fragen und Antworten zur Kennwortsicherheit des Benutzers admin einzugeben. Wenn das Kennwort nicht mehr bekannt ist, siehe Frage 4 in „ANHANG A –...
  • Seite 21 Benutzerhandbuch Einrichtungsassistent und Hauptansicht ③ Netzwerkeinstellungen Die Optionen „Obtain an IP address automatically” und „Obtain DNS automatically” aktivieren, damit die IP-Adresse und der DNS automatisch eingetragen werden (die DHCP-Funktion des Routers in demselben LAN muss ebenfalls aktiviert werden), oder die Werte manuell eingeben.
  • Seite 22 Benutzerhandbuch Einrichtungsassistent und Hauptansicht  Verfügt der Rekorder über zwei oder mehr Netzwerkanschlüsse, stehen bei „Work Pattern“ die Optionen „Network Fault Tolerance“ und „Multiple Address Setting“ zur Verfügung (siehe folgende Abbildung). Weitere Informationen siehe Kapitel 11.1.1, „TCP/IP-Konfiguration”. – 22 –...
  • Seite 23 Benutzerhandbuch Einrichtungsassistent und Hauptansicht – 23 –...
  • Seite 24 Benutzerhandbuch Einrichtungsassistent und Hauptansicht ④ Kamera hinzufügen „Refresh” anklicken, um die Liste der Netzwerkkameras, die online sind und sich in demselben LAN wie der Rekorder befinden, zu aktualisieren. Dann anklicken, um die gewünschte Kamera hinzufügen. Um alle Kameras aus der Liste hinzuzufügen, „Add wird eine hinzugefügte Kamera gelöscht;...
  • Seite 25 Benutzerhandbuch Einrichtungsassistent und Hauptansicht Abbildung rechts). Kamerabezeichnung, IP-Adresse, Port, Benutzername und Kennwort für die Kamera eingeben. Mit „Test“ können die eingegebenen Werte geprüft werden. Die Einstellungen mit „OK“ speichern. Die Bezeichnung der Kamera lässt sich nur ändern, wenn die hinzugefügte Netzwerkkamera online ist. Mit „Next“ fortfahren. Tipp: Schritt ⑤...

  • Seite 26: Hauptansicht

    Benutzerhandbuch Einrichtungsassistent und Hauptansicht ⑨ QRCode Die NAT-Funktion aktivieren oder später nach Verlassen des Einrichtungsassistenten in der Netzwerkkonfiguration einstellen (siehe Kapitel 11.1.7, „NAT-Konfiguration“). Sie können den QR-Code über einen mobilen Client auf einem Mobiltelefon oder Tablet einscannen und sich so unmittelbar anmelden. Siehe Kapitel 12.1, „Überwachung über mobilen Client“.
  • Seite 27 Benutzerhandbuch Einrichtungsassistent und Hauptansicht Die Schaltflächen in Bereich ① werden in der folgenden Tabelle erläutert. Schaltfläche Bedeutung Start-Schaltfläche; anklicken, um Bereich ③ einzublenden. Vollbild ein/aus. Bildschirmmodus. Verweilzeit (siehe Kapitel 5.2.2, „Einfacher Bilddurchlauf” und Kapitel 5.2.4, „Bilddurchlauf über Schema“). Anzeige von Kamerabezeichnung und Datum/Uhrzeit einblenden; zum Ausblenden anklicken.
  • Seite 28 Benutzerhandbuch Einrichtungsassistent und Hauptansicht in der oberen rechten Ecke anklicken und dann „Customize Display Modes” auswählen, um alle Anzeigemodi in der Modusliste anzuzeigen (siehe Kapitel 5.2.1, „Anzeigemodi“. Auf einen Anzeigemodus in der Liste doppelklicken, um in diesen Modus zu wechseln. in der oberen rechten Ecke anklicken und dann „Face Recognition”...

  • Seite 29: Setup-Panel

    Benutzerhandbuch Einrichtungsassistent und Hauptansicht 3.2.2 Setup-Panel Über „Start” „Settings” das Setup-Panel aufrufen (siehe folgende Abbildung). Das Setup-Panel umfasst sieben Module. Jedes Modul umfasst wiederum verschiedene Funktionen, über die bestimmte Menüs und Ansichten bequem aufgerufen werden können. Über das Modul Camera können z.B. die Ansichten „Add Camera”, „Edit Camera”, „Image Settings”, „Motion”, „Intelligence Analysis”...

  • Seite 30: Main Functions

    Benutzerhandbuch Einrichtungsassistent und Hauptansicht Auf der linken Seite befinden sich einige Funktionselemente. Mit einem Klick auf ein Element wird die entsprechende Ansicht bzw. das entsprechende Fenster aufgerufen. So gelangt man z.B. über „Add Camera“ in die folgende Ansicht: Die Hauptmenüpunkte ganz oben in der Ansicht zur Kameraverwaltung anklicken, um die entsprechenden Ansichten aufzurufen (siehe folgende Abbildung).
  • Seite 31 Benutzerhandbuch Einrichtungsassistent und Hauptansicht  Network Dieses Modul umfasst Funktionen wie TCP/IP, DDNS, Port, E-mail und Network Status (siehe Kapitel 11.1, „Netzwerkkonfiguration“).  Account and Authority Dieses Modul umfasst Funktionen wie Account Management (siehe Kapitel 10.1, „Benutzerverwaltung” und Permission Management (siehe Kapitel 10.3, „Verwaltung der Berechtigungen”).

  • Seite 32: Kameraverwaltung

    Benutzerhandbuch Kameraverwaltung 4 Kameraverwaltung 4.1 Kamera hinzufügen/editieren 4.1.1 Kamera hinzufügen Bevor eine Netzwerkkamera hinzugefügt werden kann, müssen die Netzwerkeinstellungen des Rekorders vorgenommen worden sein (siehe Kapitel 11.1.1, „TCP/IP-Konfiguration”). Zum Aufruf der Ansicht „Add Camera“ (siehe folgende Abbildungen) im „Setup-Panel“ die Option Add Camera oder im Vorschaufenster rechts unten anklicken.
  • Seite 33 Benutzerhandbuch Kameraverwaltung  Kamera manuell hinzufügen Die IP-Adresse oder den Domain-Namen ( in der Spalte für die IP-Adressen anklicken, um das Fenster für die Eingabe des Domain-Namens aufzurufen, dort den Domain-Namen der Kamera eingeben und dann „OK“ anklicken) sowie den Port, den Benutzernamen und das Kennwort der Kamera eingeben und dann das Protokoll wählen.

  • Seite 34: Kamera Editieren

    Benutzerhandbuch Kameraverwaltung  Manual Add: „Manual Add” anklicken und die IP-Adresse oder den Domain-Namen sowie den Port, den Benutzernamen und das Kennwort des Rekorders eingeben. In der Liste „Remote Channel No.” den hinzugefügten Kanal anklicken und mit „Test” prüfen. Anschließend über „OK“ die vorherige Ansicht aufrufen. Hinweis: Nur wenn nicht alle Kanäle des lokalen Rekorders belegt sind, ist es möglich, diesem Rekorder die Netzwerkkamera eines anderen Rekorders hinzuzufügen.
  • Seite 35 Benutzerhandbuch Kameraverwaltung Hinweis: Wenn Sie den Rekorder mit PoE-Neztwerkanschlüssen nutzen, werden die Netzwerkkameras (mit PoE-Funktion), die direkt mit dem PoE-Anschluss des Rekorders verbunden sind, automatisch in der Kameraliste angezeigt (siehe folgende Abbildung). Die Bezeichnung einer über PoE angeschlossenen Kamera beginnt mit „PoE“ sowie der Nummer des PoE-Anschlusses.

  • Seite 36: Kameragruppe Hinzufügen/Bearbeiten

    Benutzerhandbuch Kameraverwaltung  Die Netzwerkkamera, die direkt mit dem PoE-Anschluss verbunden ist, befindet sich in demselben Netzwerksegment wie der interne Ethernet-Anschluss.  Die DHCP-Funktion ist bei der direkt mit dem PoE-Anschluss verbundenen Kamera aktiviert. Wenn die über den PoE-Anschluss verbundene Netzwerkkamera nicht automatisch in der Kameraliste angezeigt wird, siehe Frage 6 in „ANHANG A –...

  • Seite 37: Kameragruppe Editieren

    Benutzerhandbuch Kameraverwaltung 4.2.2 Kameragruppe editieren anklicken, um Informationen zur Kameragruppe wie Gruppenname und Verweilzeit zu ändern. Zum Löschen einer Gruppe anklicken. 4.2.3 Zuweisung von Kameras anderer Rekorder Diese Funktion wird möglicherweise nicht von allen Modellen unterstützt. „IP Planning” anklicken, um die folgende Ansicht aufzurufen. Die Funktion „IP Planning“...
  • Seite 38 Benutzerhandbuch Kameraverwaltung anklicken, um die IP-Adresse, den Benutzernamen oder das Kennwort der Rekorder zu ändern. direkt hinter „Add” anklicken, um die gewählte Netzwerkkamera hinzufügen. direkt nach „Edit” anklicken, um die IP-Adresse, den Benutzernamen oder Bei Bedarf das Kennwort zu ändern. –...

  • Seite 39: Live-Überwachung

    Benutzerhandbuch Live-Überwachung 5 Live-Überwachung 5.1 Live-Ansicht Nach der Anmeldung am Rekorder sollten Sie zuerst eine Kamera hinzufügen (siehe Kapitel 4.1.1, „Kamera hinzufügen). Eine Live-Ansicht ist in der folgenden Abbildung beispielhaft dargestellt: Sie können, falls gewünscht, eine Kamera in ein anderes Fenster ziehen. Die verschiedenfarbigen Aufnahmesymbole in der Live-Ansicht stehen für verschiedene Aufnahmearten: grün = manuelle Aufnahme, rot = Aufnahme aufgrund eines Sensorsignals, gelb = Aufnahme aufgrund einer Bewegungserkennung, blau = zeitgesteuerte Aufnahme,...
  • Seite 40 Benutzerhandbuch Live-Überwachung Schalt- Aufklappmenü Beschreibung fläche Fenster für die Momentaufnahme öffnen. Dort kann die Aufnahme Snap mit „Save“ gespeichert und mit „Export“ exportiert werden. Ansicht zur PTZ-Steuerung öffnen. Siehe Kapitel 6, „PTZ“. PTZ Control Bereich heranzoomen (siehe Hinweis im Anschluss an diese Zoom In Tabelle).

  • Seite 41: Modi Für Die Live-Überwachung

    Benutzerhandbuch Live-Überwachung 5.2 Modi für die Live-Überwachung 5.2.1 Anzeigemodi Verschiedene Bildschirmmodi und Kamera-Abfolgen lassen sich nach Bedarf definieren und nach Überwachungsbereich, Priorität usw. kategorisiert abspeichern (siehe folgende Abbildung). Der gewünschte Anzeigemodus kann per Doppelklick aus der Auswahlliste ausgewählt werden.  Anzeigemodus hinzufügen Methode 1: ①...
  • Seite 42 Benutzerhandbuch Live-Überwachung  Anzeigemodus editieren „Customize Display Modes“ in der Live-Ansicht anklicken und einen Anzeigemodus aus der Liste auswählen. anklicken, um den Namen des Anzeigemodus zu ändern; anklicken, um den Anzeigemodus zu löschen.  Blickrichtung der Aufnahme (Corridor Pattern) Diese Funktion ist nur bei einigen Modellen verfügbar. Sie ist im Anzeigemodus aufrufbar und erlaubt es Ihnen, die Blickrichtung der Aufnahme zu ändern.

  • Seite 43: Einfacher Bilddurchlauf

    Benutzerhandbuch Live-Überwachung 5.2.2 Einfacher Bilddurchlauf Auch wenn Sie noch kein Schema für den Bilddurchlauf erstellt haben sollten (siehe Kapitel 5.2.4, „Bilddurchlauf über Schema“), können Sie dennoch auf einfache Weise einen Bilddurchlauf starten. In der Live-Ansicht anklicken; ein kleines Fenster wird eingeblendet. Dort die Verweilzeit einstellen und anklicken;...

  • Seite 44: Bilddurchlauf Von Kameragruppen

    Benutzerhandbuch Live-Überwachung 5.2.3 Bilddurchlauf von Kameragruppen Sie können auch die Bilder der Kameras aus einer Kameragruppe durchlaufen lassen. Voraussetzung hierfür ist, dass eine Kameragruppe erstellt wurde (siehe Kapitel 4.2.1, „Kameragruppe hinzufügen“). ① In der Live-Ansicht ein Kamerafenster auswählen. ② In der rechten Seite der Ansicht über einen Doppelklick eine Kameragruppe auswählen. Der Bilddurchlauf der Kameras der gewählten Gruppe wird gestartet und in dem gewählten Kamerafenster angezeigt.
  • Seite 45 Benutzerhandbuch Live-Überwachung  Schema hinzufügen ① Im Bereich anklicken, um ein neues Schema zu erstellen. Um das Schema zu löschen, in der oberen rechten Ecke des Schemas anklicken.  Schema konfigurieren ① Im Bereich ① ein Schema auswählen und über die entsprechende Schaltfläche in der Werkzeugleiste den Bildschirmmodus für das Schema einstellen.

  • Seite 46: Pos-Einstellungen

    Benutzerhandbuch Live-Überwachung Hinweis: Sollte der Rekorder über zwei Ausgänge verfügen, kann eine zweite Live-Ansicht definiert werden (siehe Abbildung weiter unten). „Dwell“ aktivieren und das Schema für den Bilddurchlauf in der entsprechenden Ansicht festlegen. Die Arbeitsschritte sind ähnlich zu den Arbeitsschritten bei der Einrichtung von „Main Output“(siehe weiter oben).
  • Seite 47 Benutzerhandbuch Live-Überwachung ⑤ „Display Position“ unter „Display Settings“ anklicken, um die Position der POS-Informationen festzulegen (die Standardwerte in den allgemeinen Einstellungen verwenden). ⑥ „Trigger Camera“ aktivieren und „Configure“ direkt darunter anklicken, um das POS an die Kamera zu koppeln. Ein POS kann mit mehreren Kanälen gekoppelt werden, ein Kanal aber nur mit einem POS.
  • Seite 48 Benutzerhandbuch Live-Überwachung ⑦ „Apply” anklicken, um die Einstellungen zu speichern. Die Transaktionsinformationen werden dann in Echtzeit in der Live-Ansicht angezeigt. Ein POS ist mit einer Kamera gekoppelt: – 48 –...

  • Seite 49: Konfiguration Der Bildeinstellungen

    Benutzerhandbuch Live-Überwachung Ein POS ist mit mehreren Kameras gekoppelt: 5.4 Konfiguration der Bildeinstellungen 5.4.1 OSD-Einstellungen Über „Start“  „Settings“  „Camera“  „Image“  „OSD Settings“ die Ansicht der nachfolgenden Abbildung aufrufen. Kamera wählen, die Kamerabezeichnung eingeben (oder mit einem Doppelklick die Kamerabezeichnung in der Liste auswählen und dann ändern) und die Darstellung von Kamerabezeichnung und Datum/Uhrzeit in dem Kamerabild aktivieren bzw.

  • Seite 50: Kameraeinstellungen

    Benutzerhandbuch Live-Überwachung 5.4.2 Kameraeinstellungen Über „Start“  „Settings“  „Camera“  „Image“  „Image Settings“ die Ansicht der nachfolgenden Abbildung aufrufen. Die Kamera wählen und Helligkeit, Kontrast, Sättigung und Farbton der Kamera einstellen. Die Schaltfläche „Advanced” oder auf der rechten Seite in anklicken, um die Ansicht „Image Adjust”...

  • Seite 51: Fisheye-Einstellungen

    Benutzerhandbuch Live-Überwachung 5.4.4 Fisheye-Einstellungen Diese Funktion ist nur bei einigen Modellen verfügbar. Über „Start”  „Settings”  „Camera”  „Image”  “Fisheye Settings” die folgende Ansicht aufrufen. Dort unter „Camera Name”, „Fisheye Mode” und „Installation Mode“ die betreffenden Einträge auswählen. –...

  • Seite 52: Bildeinstellungen

    Benutzerhandbuch Live-Überwachung 5.4.5 Bildeinstellungen In der Live-Ansicht in der Werkzeugleiste unterhalb des Kamerafensters anklicken; die Ansicht zur Bildeinstellung wird aufgerufen.  Bildeinstellung Die Kamera auswählen und „Image Adjustment“ anklicken; die Optionen für die Bildeinstellung werden angezeigt (siehe vorherige Abbildung). Über den Schieberegler Helligkeit, Kontrast, Sättigung und Farbton einstellen.
  • Seite 53 Benutzerhandbuch Live-Überwachung  Einstellung des Objektivs Die Kamera wählen und „Lens Control“ anklicken; die Funktionen zur Einstellung des Objektivs werden angezeigt. Dort über oder Zoom und Brennweite für das Objektiv einstellen. Mit „Save“ die Einstellungen speichern. In der folgenden Tabelle werden die einzelnen Schaltflächen und Parameter erläutert. Schaltfläche/ Bedeutung Parameter...

  • Seite 54: Ptz

    Benutzerhandbuch 6 PTZ 6.1 Ansicht zur Steuerung von PTZ-Kameras PTZ-Kameras können über den Rekorder gesteuert werden. In der Werkzeugleiste unten in der Live-Ansicht anklicken; die Ansicht zur PTZ-Steuerung wird aufgerufen (siehe folgende Abbildung). Oben rechts in der Ansicht kann eine andere Kamera ausgewählt werden. Erläuterung zu den unten rechts in der Ansicht befindlichen Schaltflächen Schaltfläche Bedeutung...
  • Seite 55 Benutzerhandbuch Steuerung über Joystick Der Joystick auf der linken Seite der Ansicht erlaubt eine schnelle PTZ-Steuerung. Die Kamera schwenkt, sobald der Joystick bewegt wird. Je weiter der Joystick von der Mitte des Bildes weggezogen wird, um so schneller schwenkt die Kamera. Die Kamera hört auf zu schwenken, sobald der Joystick nicht mehr bewegt wird.
  • Seite 56 Benutzerhandbuch  Erweiterte 3D-Steuerung Mit der linken Maustaste an einer beliebigen Stelle des Bildes doppelklicken; das Bild wird in doppelter Größe dargestellt, als Bildmittelpunkt wird die Stelle verwendet, an der der Doppelklick gesetzt wurde. An einer beliebigen Stelle des Bildes die linke Maustaste gedrückt halten, um die Darstellung zu vergrößern.
  • Seite 57 Benutzerhandbuch Die Kamera ausrichten und dann „Save Position“ anklicken, um diese Position als Preset abzuspeichern (es ist auch möglich, ein anderes Preset in der Preset-Liste anzuklicken und dessen Kameraposition zu ändern und abzuspeichern). Mit wird das ausgewählte Preset in der Preset-Liste aufgerufen; mit „Delete“ wird es gelöscht Die Preset-Einstellungen können auch in der Ansicht für die Preset-Einstellungen vorgenommen werden;...

  • Seite 58: Preset-Einstellungen

    Benutzerhandbuch 6.2 Preset-Einstellungen Über „Start“  „Settings“  „Camera“  „PTZ“  „Preset“ die folgende Ansicht aufrufen.  Preset hinzufügen Kamera auswählen und mit „Add“ ein Preset hinzufügen; alternativ in der Kameraliste auf der rechten Seite der Ansicht anklicken, um die Preset-Informationen der Kamera ein Preset hinzufügen.

  • Seite 59: Kamerafahrt-Einstellungen

    Benutzerhandbuch 6.3 Kamerafahrt-Einstellungen Über „Start” „Settings”  „Camera” „PTZ”  „Cruise” die folgende Ansicht aufrufen.  Kamerafahrt hinzufügen in der Kameraliste auf der rechten Seite der Ansicht anklicken, um die Kamerafahrt-Informationen der Kamera anzuzeigen, und dann mit eine Kamerafahrt hinzufügen. Die Bedienschritte im Fenster „Add Cruise“ sind ähnlich zu den Bedienschritten in der Ansicht zur PTZ-Steuerung;...

  • Seite 60: Aufzeichnungs- Und Plattenverwaltung

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung 7 Aufzeichnungs- und Plattenverwaltung 7.1 Aufnahme-Konfiguration 7.1.1 Modus-Konfiguration Vor der Aufnahme die Festplatten formatieren (siehe Kapitel 7.5, „Plattenverwaltung“). Über „Start”  „Settings”  „Record”  „Mode Settings” die Ansicht zur Einstellung des Modus aufrufen. Die Aufnahmezeit unter „Manual Record Settings“ festlegen und mit „Apply“ die Einstellungen speichern.
  • Seite 61 Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung ⅹ Always(24 7) Record+ Analytics Record: Normale Aufzeichnung immer aktiv; die Alarm- aufnahme wird gestartet, sobald durch Analyseverfahren ein Alarm ausgelöst wird. Für das Analyseverfahren können mehrere Modi verwendet werden: „Advanced” anklicken, um ein neues Fenster (siehe folgende Abbildung) zu öffnen. Dort die gewünschten Modi auswählen und anschließend „Add“...

  • Seite 62: Erweiterte Konfiguration

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung Quality: Wird als Bitrate-Typ „VBR” gewählt, muss die gewünschte Bildqualität definiert werden. Je höher die Bildqualität, desto höher die erforderliche Bitrate.. Max Bitrate: Werte zwischen 32Kbps und 10240Kbps stehen zur Verfügung.  Modus „Manual” Bei dem Modus „Manual“ müssen für jede Kamera die Komprimierung und die Aufnahmezeiten definiert werden.

  • Seite 63: Einrichtung Des Zeitplans

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung Über „Start”  „Settings”  „Record”  „Stream Settings” die Ansicht „Sub Stream“ aufrufen (siehe folgende Abbildung). Dort für jede Kamera Komprimierung, Auflösung, Bildfrequenz, Bildergruppe, Bitrate-Typ, Qualität und maximale Bildrate einstellen. Abschließend die Einstellungen mit „Apply“ speichern. 7.3 Einrichtung des Zeitplans 7.3.1 Zeitplan hinzufügen Über „Start”...
  • Seite 64 Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung anklicken, um einen neuen Zeitplan anzulegen. – 64 –...
  • Seite 65 Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung Bei „Schedule Name“ einen Namen eingeben und die Zeiten des Zeitplans festlegen. Dann mit „Add“ den Zeitplan speichern. Mit wird ein neuer Zeitplan erstellt; mit wird ein Zeitplan gelöscht.  Tageszeitplan definieren anklicken und die Maus auf der Zeitleiste ziehen, um einen Aufnahmezeitraum zu definieren.

  • Seite 66: Konfiguration Des Aufnahmezeitplans

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung  Wochenzeitplan definieren anklicken und dann „Manual” direkt neben oder , um einen Wochenzeitplan zu definieren (siehe folgende Abbildung). Beginn und Ende der Aufnahme angeben, die gewünschten Wochentage auswählen und anschließend die Einstellungen mit „OK“ speichern. „All“...

  • Seite 67: Aufnahmemodus

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung 7.4 Aufnahmemodus 7.4.1 Manuelle Aufnahme Methode 1: in der Werkzeugleiste unten auf der Live-Ansicht anklicken, um die Aufzeichnung zu starten. Methode 2: In der Live-Ansicht im Kamera-Fenster mit der rechten Maustaste ein Aufklappmenü öffnen und dort „Manually Record On“ auswählen oder in der Werkzeugleiste unterhalb des Kamera-Fensters anklicken, um die Aufzeichnung zu starten.

  • Seite 68: Platte

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung Hinweis: Diese Funktion ist nicht bei allen Netzwerkkameras verfügbar. 7.5 Platte 7.5.1 Plattenverwaltung  Plattenverwaltung Über „Start”  „Settings”  „Disk”  „Disk Management” die Ansicht zur Platten- verwaltung aufrufen, in der u.a. die Nummer der Platte und der Plattenstatus angezeigt werden. Zum Formatieren einer Festplatte „Formatting”...
  • Seite 69 Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung Nach der Erstellung des Arrays werden die Informationen zu dem Array und der physischen Platte in der Ansicht zur Plattenverwendung angezeigt.  Array Über „Start”  „Settings”  „Disk”  „Disk Management”  „Array” die Array-Ansicht aufrufen, um dort die Informationen zur Platte zu prüfen.

  • Seite 70: Konfiguration Des Speichermodus

    Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung 7.5.2 Konfiguration des Speichermodus Über „Start”  „Settings”  „Disk”  „Storage Mode” die folgende Ansicht aufrufen. Es stehen vier Plattengruppen zur Verfügung. Über die Plattengruppe kann die Kamera einer bestimmten Platte zugewiesen werden (die Aufzeichnungen der Kamera dieser Gruppe werden auf Platten derselben Gruppe gespeichert).
  • Seite 71 Benutzerhandbuch Aufzeichnungs- und Plattenverwaltung – 71 –...

  • Seite 72: Wiedergabe Und Datensicherung

    Benutzerhandbuch Wiedergabe und Datensicherung 8 Wiedergabe und Datensicherung 8.1 Unmittelbare Wiedergabe in der Werkzeugleiste unten im Kamerafenster anklicken, um die Wiedergabe der Aufzeichnung zu starten ( in der Werkzeugleiste unten in der Live-Ansicht anklicken, um die standardmäßige Zeit für die Wiedergabe einzustellen). Siehe folgende Abbildung. Soll die Wiedergabezeit geändert werden, mit der Maus die Zeit in dem Zeitbalken verschieben.
  • Seite 73 Benutzerhandbuch Wiedergabe und Datensicherung Die Aufzeichnungen der angelegten Kameras werden automatisch in der Wiedergabe-Ansicht wiedergegeben. Eine Kamera, deren Aufzeichnungen wiedergegeben werden sollen, lässt sich anklicken; das Fenster „Add auch manuell hinzufügen. Dazu in dem Ansichtsfenster Window“ wird eingeblendet. Dort die gewünschten Kameras auswählen und dann „Add“...
  • Seite 74 Benutzerhandbuch Wiedergabe und Datensicherung Schaltfläche Bedeutung Nächstes Bild. Funktion steht nur zur Verfügung, wenn die Vorwärtswiedergabe im Einzelbildmodus angehalten wurde. anklicken, um 30 Sek. zurückzuspringen; anklicken, um 30s vorzuspringen. POS-Informationen ein-/ausblenden. Ereignisliste/ Marker. Anklicken, um die Ereignisliste der manuellen/ zeit- gesteuerten/bewegungsbedingten/sensorbedingten Aufzeichnungen sowie der Marker anzuzeigen.
  • Seite 75 Benutzerhandbuch Wiedergabe und Datensicherung Marker setzen. Anklicken; ein neues Fenster wird eingeblendet. Add Tag Dort einen Namen für den Marker eingeben und mit „Add“ speichern. Kamera wechseln. Anklicken; ein neues Fenster wird aufgerufen. Dort die gewünschte Kamera auswählen und mit Switch Camera „OK“...

  • Seite 76: Intelligente Wiedergabe

    Benutzerhandbuch Wiedergabe und Datensicherung 8.3 Intelligente Wiedergabe  Einstellungen für die intelligente Wiedergabe anklicken, um die folgende Ansicht aufzurufen. Dort je nach Bedarf die Option „Skip non-interest video” aktivieren; ist sie aktiviert, werden irrelevante Passagen der Aufzeichnung automatisch übersprungen und eine Eingabe bei „Speed of non-interest video“...
  • Seite 77 Benutzerhandbuch Wiedergabe und Datensicherung anklicken und ein Rechteck aufziehen. Das System sucht dann automatisch nach Aufzeichnungen, die in dem durch das Rechteck definierten Bereich gemacht wurden. Die über dieses Verfahren ermittelten Aufzeichnungen sind durch einen magentafarbenen Farbblock gekennzeichnet. Mit dem Cursor zu dem Farbblock gehen und anklicken, um die Aufzeichnung wiederzugeben.

  • Seite 78: Aufzeichnungen Suchen, Wiedergeben Und Sichern

    Benutzerhandbuch Wiedergabe und Datensicherung 8.4 Aufzeichnungen suchen, wiedergeben und sichern Die Aufzeichnungen und Momentaufnahmen können über das Netzwerk, ein USB-Speicher- gerät (USB-Stick oder USB-Festplatte) oder e-SATA (wird nicht von allen Modellen unterstützt) gesichert werden. Das Dateisystem der für die Datensicherung verwendeten Geräte muss im FAT 32-Format sein.
  • Seite 79 Wiedergabe und Datensicherung Benutzerhandbuch ② Eine Kamera auswählen und „Open“ anklicken. ③ Eines der Bildfelder anklicken; die entsprechende Aufnahme wird in dem Wiedergabefeld auf der linken Seite der Ansicht wiedergegeben. ④ Den Farbblock auf der Zeitleiste verschieben, um die Wiedergabedaten auszuwählen, und dann die Schaltfläche „Backup“...
  • Seite 80 Benutzerhandbuch Wiedergabe und Datensicherung ⑤ Schaltfläche „Playback“ anklicken, Aufnahme Wiedergabefenster „Wiedergabe-Ansicht“). Schaltfläche wiederzugeben (siehe auch Kapitel 8.2, „Close“ anklicken, um das Fenster zu schließen. Zeitintervall auswählen: Methode 1: Die Schaltfläche „Year”, „Month” oder „Day” unterhalb der Zeitleiste anklicken. Wird „Day“ ausgewählt, links/rechts neben der Zeitleiste anklicken, um die Aufzeichnung des vorherigen/folgenden Tages zu sehen.

  • Seite 81: Intelligente Suche

    Benutzerhandbuch Wiedergabe und Datensicherung 8.4.2 Intelligente Suche ① Über „Start”  „Search and Backup”  „Smart Search” den Reiter „Smart Search” aufrufen (siehe folgende Abbildung). ② „Behavior“ anklicken. Damit analysiert das System während der intelligenten Wiedergabe („Smart Play“) die Aufzeichnung und prüft sie u.a. auf Vorkommnisse aufgrund von Bewegungserkennung, Stolperdrahtfunktion und Sperrbereichsfunktion.

  • Seite 82: Suche, Wiedergabe Und Datensicherung Über Zeitangabe

    Benutzerhandbuch Wiedergabe und Datensicherung  Gesichtserkennung Hiermit rufen Sie eine Ansicht auf, in der Sie über die Gesichtserkennung nach Aufzeichnungen suchen können (nur von einigen Modellen unterstützt; siehe Kapitel 12.4 „Gesichtsbildersuche“). 8.4.3 Suche, Wiedergabe und Datensicherung über Zeitangabe ① Über „Start” „Search and Backup”  „By Time” den Reiter „By Time” aufrufen (siehe folgende Abbildung).

  • Seite 83: Suche, Wiedergabe Und Datensicherung Über Ereignistyp

    Benutzerhandbuch Wiedergabe und Datensicherung 8.4.4 Suche, Wiedergabe und Datensicherung über Ereignistyp ① Über „Start”  „Search and Backup”  „By Event” den Reiter „By Event” aufrufen. ② Den gewünschten Ereignistyp auswählen. ③ oben links anklicken, um die Start- und Endzeit festzulegen. ④...

  • Seite 84: Suche Und Wiedergabe Über Marker

    Benutzerhandbuch Wiedergabe und Datensicherung 8.4.5 Suche und Wiedergabe über Marker Die Suche und Wiedergabe von Aufzeichnungen über Marker ist nur möglich, wenn diese den Aufzeichnungen zugewiesen wurden. Um einen Wiedergabezeitpunkt einer bestimmten Kamera mit einem Marker zu versehen: Über „Start“  „Playback” das Wiedergabefenster aufrufen und dann unten im Kamerafenster anklicken.

  • Seite 85: Status Der Datensicherung Anzeigen

    Benutzerhandbuch Wiedergabe und Datensicherung 8.4.7 Status der Datensicherung anzeigen Der Status der Datensicherung kann über „Start”  „Search and Backup”  „Backup Status” oder über in der Werkzeugleiste unten in der Wiedergabeansicht angezeigt werden. – 85 –...

  • Seite 86: Alarmverwaltung

    Benutzerhandbuch Alarmverwaltung 9 Alarmverwaltung 9.1 Über Sensor ausgelöster Alarm Damit ein Alarm über einen Sensor ausgelöst werden kann, müssen Sie den entsprechenden Alarmtyp bei allen Kameras aktivieren und für jede Kamera definieren, welche Aktion der Alarm auslösen soll. ① Über „Start” „Settings”  „Alarm”  „Sensor Alarm” die folgende Ansicht aufrufen. ②...

  • Seite 87: Über Bewegungserkennung Ausgelöster Alarm

    Benutzerhandbuch Alarmverwaltung Alarm-out: Option aktivieren; das Fenster „Trigger Alarm-out“ wird aufgerufen. Dort definieren, mit welcher Verzögerung und anhand welchen Zeitplans Alarmbenachrichtigungen erfolgen sollen, siehe Kapitel 9.5.1 „Zeitplan und Verzögerung für Alarm einstellen“. Preset: Option aktivieren; das Fenster „Trigger Preset“ wird aufgerufen. Dort die Presets für alle Kameras festlegen.

  • Seite 88: Alarm Über Die Bewegungserkennung Konfigurieren

    Benutzerhandbuch Alarmverwaltung 9.2.1 Alarm über die Bewegungserkennung konfigurieren ① Über „Start”  „Settings”  „Camera”  „Motion” die folgende Ansicht aufrufen. ② Die Kamera auswählen, die Bewegungserkennung aktivieren und die Empfindlichkeit (Sensitivity) sowie den zeitlichen Mindestabstand zwischen zwei Alarmen (Duration) einstellen.

  • Seite 89: Durch Bewegungsalarm Ausgelöste Aktionen Konfigurieren

    Benutzerhandbuch Alarmverwaltung 9.2.2 Durch Bewegungsalarm ausgelöste Aktionen konfigurieren ① Über „Start”  „Settings”  „Alarm”  „Motion Alarm” die folgende Ansicht aufrufen. ② Die Optionen „Record”, „Snapshot”, „Push”, „Alarm-out”, „Preset”, „Buzzer”, „Pop-up Video” und „E-mail” aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1, „Über Sensor ausgelöster Alarm“).
  • Seite 90 Benutzerhandbuch Alarmverwaltung Durch Objekterkennungsalarm ausgelöste Aktionen konfigurieren: ① Über „Start“  „Settings“  „Alarm“  „Intelligence Alarm“  „Object Detection“ die folgende Ansicht aufrufen. ② Die Optionen „Snapshot”, „Push”, „Alarm-out”, „Preset”, „Buzzer”, „Pop-up Video” und „E-mail” aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1, „Über Sensor ausgelöster Alarm“).

  • Seite 91: Ausnahmesituationen

    Benutzerhandbuch Alarmverwaltung 9.3.2 Ausnahmesituationen Ausnahmesituationen konfigurieren ① Über „Start“  „Settings“„Camera“„Intelligent Analytics“ „Exception“ die folgende Ansicht aufrufen. ② Kamera auswählen und je nach Bedarf die betreffenden Erkennungsmethoden auswählen. Scene Change: Alarm wird ausgelöst, wenn sich die Szene in der Aufzeichnung ändert. Video Blurred: Alarm wird ausgelöst, wenn die Aufzeichnung verschwimmt.

  • Seite 92: Stolperdraht

    Benutzerhandbuch Alarmverwaltung ② Die Optionen „Snapshot”, „Push”, „Alarm-out”, „Preset”, „Buzzer”, „Pop-up Video” und „E-mail” aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1, „Über Sensor ausgelöster Alarm“). ③ „Apply“ anklicken, um die Einstellungen zu speichern. Über „Exception Config“ gelangen Sie in die Ansicht zur Einstellung der Ausnahmesituationen.

  • Seite 93: Sperrbereiche

    Benutzerhandbuch Alarmverwaltung ② Die Kamera auswählen, die Stolperdrahtfunktion aktivieren und die Zeit festlegen. ③ Die Bewegungsrichtung festlegen. Bewegungsrichtung: A<->B, A->B und A<-B stehen zur Verfügung; hiermit wird definiert, in welche Richtung eine Person sich bewegen muss, damit ein Alarm ausgelöst wird.
  • Seite 94 Benutzerhandbuch Alarmverwaltung Bereich betritt bzw. dort eindringt. ① Über „Start”  „Settings”  „Camera”  „Intelligent Analytics”  „Intrusion Detection” die folgende Ansicht aufrufen. ② Die Kamera auswählen, die Sperrbereichsfunktion aktivieren und die Dauer festlegen. ③ Den Sperrbereich definieren. Es können bis zu vier Sperrbereiche angelegt werden. ④...

  • Seite 95: Alarm Bei Ausnahmesituationen

    Benutzerhandbuch Alarmverwaltung ② Die Optionen „Snapshot”, „Push”, „Alarm-out”, „Preset”, „Buzzer”, „Pop-up Video” und „E-mail” aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1, „Über Sensor ausgelöster Alarm“). ③ „Apply” anklicken, um die Einstellungen zu speichern. Über „Intrusion Config.” gelangen Sie in eine Ansicht, in der Sie die Einstellungen für den Sperrbereich festlegen können.

  • Seite 96: Einstellungen Für Die Behandlung Von Ausnahmesituationen

    Benutzerhandbuch Alarmverwaltung 9.4.2 Einstellungen für die Behandlung von Ausnahmesituationen ① Über „Start“  „Settings“  „Alarm“  „Exception“  „Exception Handling Settings“ die folgende Ansicht aufrufen. ② „Push”, „Alarm-out”, „Buzzer”, „Pop-up Message Box” und „E-mail” aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1 „Über Sensor ausgelöster Alarm“).

  • Seite 97: E-Mail

    Benutzerhandbuch Alarmverwaltung ② Die Verzögerung und den Zeitplan einstellen. Über „Edit Schedules“ können die Zeitpläne geändert werden (siehe Kapitel 7.3.1 „Zeitplan hinzufügen“). ③ „Apply“ anklicken, um die Einstellungen zu speichern. Über „Test“ lassen sich die Einstellungen testen. 9.5.2 E-Mail Über „Start“  „Settings“  „Alarm“  „Event Notification“  „E-mail“ die Ansicht zur E-Mail-Konfiguration aufrufen.

  • Seite 98: Push-Nachricht

    Benutzerhandbuch Alarmverwaltung 9.5.5 Push-Nachricht Über „Start”  „Settings”  „Alarm”  „Event Notification”  „Push Message” die folgende Ansicht aufrufen. Dort „Enable“ aktivieren und über „Apply“ die Einstellungen speichern. Wenn der Push-Server online ist, sendet er automatisch Push-Nachrichten an mobile Clientsysteme.
  • Seite 99 Benutzerhandbuch Alarmverwaltung Sollte ein akustisches Signal ertönen, können Sie dieses Signal über die Schaltfläche „Clear“ ausschalten. anklicken, um die folgende Ansicht aufzurufen, die umfassende Informationen zum Alarmstatus bietet. Sollten die Informationen zu den Ausnahmesituationen mehrere Seiten einnehmen, können Sie die Nummer der gewünschten Seite in das Feld unten eingeben und über dort hinspringen.

  • Seite 100: Benutzer- Und Berechtigungsverwaltung

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10 Benutzer- und Berechtigungsverwaltung 10.1 Benutzerverwaltung Über „Start”  „Settings”  „Account and Authority”  „Account”  „Edit User” die folgende Ansicht aufrufen. Bereich ① zeigt die Benutzerberechtigungen, Bereich ② die Liste der Benutzer. Wenn Sie in der Liste einen Benutzer anklicken, werden dessen Berechtigungen in Bereich ①...

  • Seite 101: Benutzer Hinzufügen

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10.1.1 Benutzer hinzufügen ① Über „Start”  „Settings”  „Account and Authority”  „Account”  „Add User” oder über neben dem Suchfeld das folgende Fenster aufrufen. ② Den Benutzernamen, das Kennwort und die Gruppe definieren. Die Angaben „E-mail” und „Bind MAC”...
  • Seite 102 Benutzerhandbuch Benutzer- und Berechtigungsverwaltung Question“ anklicken; ein neues Fenster wird eingeblendet. Dort Fragen und Antworten eintragen. Sollten Sie das Kennwort für admin vergessen, siehe Frage 4 in „ANHANG A – Häufig gestellte Fragen“. Die Kennwörter anderer Benutzer können vom admin oder von den Benutzern mit der Berechtigung „Account and Authority“...

  • Seite 103: Am System Anmelden Und Abmelden

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung  Benutzer bearbeiten „Edit User“ anklicken. Das Menü „Edit User“ wird aufgerufen (siehe unten). Der Benutzer admin ist aktiviert; das Feld „Close Permission Control“ ist deaktiviert; die weiteren Einträge können standardmäßig nicht geändert werden. Bei anderen Benutzern ist es möglich, diese zu aktivieren und zu deaktivieren (deaktivierte Benutzer sind ungültig), den Eintrag „Close Permission Control“...

  • Seite 104: Verwaltung Der Berechtigungen

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10.3 Verwaltung der Berechtigungen 10.3.1 Berechtigungsgruppe hinzufügen Über „Start“  „Settings“  „Account and Authority“  „Account“  „Edit Permission Group“ die folgende Ansicht aufrufen. anklicken, um eine Berechtigungsgruppe hinzufügen. Den Namen der Gruppe definieren, die Berechtigungen entsprechend den Anforderungen aktivieren und anschließend die Berechtigungen für „Local“...

  • Seite 105: Berechtigungsgruppe Editieren

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10.3.2 Berechtigungsgruppe editieren Die Ansicht „Edit Permission Group” aufrufen und in der Liste anklicken, um die betreffende Berechtigungsgruppe zu editieren (die Arbeitsschritte in der Ansicht „Edit Permission Group“ sind analog zu denen in der Ansicht „Add Permission Group“, siehe auch Kapitel 10.3.1, „Berechtigungsgruppe hinzufügen“).

  • Seite 106: Negativliste Und Positivliste

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10.4 Negativliste und Positivliste ① Über „Start” „Settings” „Account and Authority”  „Security” die folgende Ansicht aufrufen. ② „Enable” aktivieren und dann entweder „Enable Allow List” oder „Enable Block List” auswählen (bei „Enable Allow List“ hat der betreffende Client Fernzugriff auf den Rekorder, bei „Enable Block List“...

  • Seite 107: Online-Benutzer Anzeigen

    Benutzerhandbuch Benutzer- und Berechtigungsverwaltung 10.6 Online-Benutzer anzeigen Über „Start”  „Settings”  „Account and Authority”  „User Status” können Sie sich Informationen über die Benutzer anzeigen lassen, die derzeit online sind (Benutzername, Benutzertyp, IP-Adresse, Zeitpunkt der Anmeldung). Über können Sie ein Fenster aufrufen, um sich die für Ansicht und Wiedergabe der Aufzeichnung verwendeten Kanalnummern anzeigen zu lassen.

  • Seite 108: Geräteverwaltung

    Benutzerhandbuch Geräteverwaltung 11 Geräteverwaltung 11.1 Netzwerkkonfiguration 11.1.1 TCP/IP-Konfiguration Start”  Settings”  Network”  TCP/IP” die folgende Ansicht aufrufen (siehe „ „ „ „ Über unten). Die Optionen „Obtain an IPv4 address automatically“, „Obtain an IPv6 address automatically“ und „Obtain DNS automatically” aktivieren, um die Netzwerkadressen automatisch zu erhalten, oder die Netzwerkadressen manuell eingeben.
  • Seite 109 Benutzerhandbuch Geräteverwaltung  Mehrere Ethernet-Anschlüsse Wenn der Rekorder über zwei oder mehr Netzwerkanschlüsse verfügt, kann die Arbeitsweise ausgewählt werden: „Network Fault Tolerance“ oder „Multiple Address Setting“. Network Fault Tolerance: Bei „Network Fault Tolerance” sind die beiden Netzwerkanschlüsse einer IP-Adresse zugewiesen. Die Option „Network Fault Tolerance” bietet viele Vorteile: 1.
  • Seite 110 Benutzerhandbuch Geräteverwaltung Multiple Address Setting: Bei „Multiple Address Setting” müssen die IP-Adressen der beiden Ethernet-Anschlüsse eingestellt werden. Siehe Abbildung weiter unten. Die Optionen „Obtain an IPv4 address automatically”, „Obtain an IPv6 address automatically” und „Obtain DNS automatically” auswählen, um die Netzwerkadressen automatisch einzustellen, oder manuell die Netzwerkadressen eingeben und bei „Default Route“...

  • Seite 111: Port-Konfiguration

    Benutzerhandbuch Geräteverwaltung 11.1.2 Port-Konfiguration Über „Start”  „Settings”  „Network”  „Port” die folgende Ansicht aufrufen (siehe unten). Den HTTP-Port, HTTPS-Port, Server-Port, RTSP-Port und POS-Port des Rekorders eingeben und bei Bedarf die Option „Anonymous“ aktivieren. „Apply“ anklicken, um die Einstellungen zu speichern.

  • Seite 112: Pppoe-Konfiguration

    Benutzerhandbuch Geräteverwaltung HTTP Port: der standardmäßige HTTP-Port des Rekorders ist 80; dieser Wert kann geändert werden (z.B. auf 81). Der Port wird hauptsächlich für den Fernzugriff über einen Web Client verwendet. Soll über einen Webbrowser auf den Rekorder zugegriffen werden, in der Adresszeile Browsers IP-Adresse...

  • Seite 113: Ddns-Konfiguration

    Benutzerhandbuch Geräteverwaltung 11.1.4 DDNS-Konfiguration DDNS ist eine Technik, mit deren Hilfe nach dem Wechsel einer IP-Adresse der dazugehörige Domain-Eintrag geändert wird. Aktivieren und konfigurieren Sie DDNS, um immer problemlos auf den Rekorder zugreifen zu können. Über „Start”  „Settings”  „Network”  „DDNS” die folgende Ansicht aufrufen. „Enable“...
  • Seite 114 Benutzerhandbuch Geräteverwaltung um den Account zu speichern. ③ Einen Domain-Namen anlegen; dann „Request Domain“ anklicken, um den Domain-Namen zu beantragen. – 114 –...

  • Seite 115: E-Mail-Konfiguration

    Benutzerhandbuch Geräteverwaltung ④ Nach der erfolgreichen Beantragung des Domain-Namens wird dieser in der Liste angezeigt. „Start“  „Settings”  „Network”  „DDNS” ⑤ Über Ansicht DDNS-Konfiguration aufrufen. Die Option „DDNS” aktivieren und dann als DDNS-Typ www.dvrdydns.com auswählen. Benutzernamen, Kennwort und Domain-Namen des von Ihnen registrierten Domain-Accounts eingeben;...
  • Seite 116 Benutzerhandbuch Geräteverwaltung „Edit Recipient“ anklicken, um die folgende Ansicht aufzurufen. „Add“ anklicken; ein neues Fenster wird eingeblendet. Dort die E-Mail-Adresse des Empfängers eingeben und einen Zeitplan (Schedule) auswählen (wird ein Zeitplan ausgewählt, erhält der Empfänger aufgrund eines Alarms versandte E-Mails nur innerhalb dieses Zeitplans). „Add“...

  • Seite 117: Upnp-Konfiguration

    Benutzerhandbuch Geräteverwaltung 11.1.6 UPnP-Konfiguration Die UPnP-Funktion erlaubt den schnellen Netzzugriff auf den Rekorder, ohne dass eine Port-Weiterleitung auf dem Router eingerichtet ist. ① Über „Start”  „Settings” „Network”  „UPnP” die folgende Ansicht aufrufen (siehe unten). ② Sicherstellen, dass der Router die UPnP-Funktion unterstützt und diese am Router aktiviert ist.

  • Seite 118: Ftp-Konfiguration

    Benutzerhandbuch Geräteverwaltung 11.1.8 FTP-Konfiguration Diese Funktion wird möglicherweise nicht von allen Modellen unterstützt. Über „Start”  „Settings”  „Network” „FTP” die Ansicht für die FTP-Konfiguration aufrufen. Dort „Enable“ aktivieren und den Namen des Servers, den Port, den Benutzernamen, das Kennwort, die maximale Dateigröße und das remote Verzeichnis eintragen. 11.1.9 Platform Access Diese Funktion wird möglicherweise nicht von allen Modellen unterstützt.

  • Seite 119: Snmp

    Benutzerhandbuch Geräteverwaltung 11.1.10 SNMP ① Über „Start”  „Settings”  „Network”  „SNMP” die Ansicht zur SNMP- Konfiguration aufrufen. ② „SNMPv1“ oder „SNMPv2“ aktivieren. ③ Den Port für das SNMP definieren. ④ Bei „Trap Address“ und „Trap Port“ die entsprechenden Einträge vornehmen. ⑤...

  • Seite 120: Basiskonfiguration

    Benutzerhandbuch Geräteverwaltung 11.2 Basiskonfiguration 11.2.1 Allgemeine Konfiguration Über „Start”  „Settings”  „System” „Basic”  „General Settings” die folgende Ansicht aufrufen (siehe unten). Dort den Gerätenamen, die Gerätenummer, die Sprache, das Bildformat und die Auflösung festlegen. Den Assistenten aktivieren oder deaktivieren. „Log In Automatically“...

  • Seite 121: Konfiguration Von Datum Und Zeit

    Benutzerhandbuch Geräteverwaltung Hinweis: Wenn der Rekorder über zwei Ausgänge verfügt, kann die Auflösung bei „Main Output“ und „Secondary Output“ jeweils die Auflösung definiert werden (siehe Abbildung oben). 11.2.2 Konfiguration von Datum und Zeit Über „Start”  „Settings” „System”  „Basic ” „Date and Time” die folgende Ansicht aufrufen (siehe unten).

  • Seite 122: Aktualisierung Der Gerätesoftware

    Benutzerhandbuch Geräteverwaltung 11.4 Aktualisierung der Gerätesoftware  Normales Upgrade Über „Start”  „Settings”  „System”  „Maintenance”  „Basic” können Sie sich die MCU, die Kernel-Version, die Firmware-Version sowie weitere Informationen anzeigen lassen. Wenn Sie die Gerätesoftware aktualisieren wollen, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um die entsprechende Upgrade-Datei zu erhalten.

  • Seite 123: Datensicherung Und -Wiederherstellung

    Benutzerhandbuch Geräteverwaltung 11.5 Datensicherung und -wiederherstellung Die Konfigurationsdatei des Rekorders lässt sich auf externe Speichergeräte exportieren und dort sichern. Darüber hinaus ist es auch möglich, die Konfiguration des Rekorders in andere Rekorder des gleichen Modells zu importieren. Das USB-Speichergerät in die USB-Buchse des Rekorders stecken und über „Start“  „Settings“...

  • Seite 124: Protokoll Anzeigen

    Benutzerhandbuch Geräteverwaltung 11.7 Protokoll anzeigen Über „Start“  „Settings“  „System“  „Maintenance“  „View Log“ die Ansicht mit dem Protokoll aufrufen (siehe unten). Den Protokolltyp auswählen und über den Anfangs- und Endzeitpunkt des Protokolls angeben. Anschließend „Search“ anklicken. Die entsprechenden Protokollinformationen werden in der Liste angezeigt.

  • Seite 125: Gesichtserkennung Und -Abgleich

    Benutzerhandbuch Gesichtserkennung und -abgleich 12 Gesichtserkennung und -abgleich Hinweis: Bei manchen Modellen stehen nicht alle in diesem Kapitel beschriebenen Funktionen zur Verfügung. 12.1 Einstellungen für die Gesichtserkennung Gesichtserkennung: Betritt eine Zielperson den vordefinierten Bereich, wird ein Alarm ausgelöst. ① Über „Start” „Settings”  „Camera” „Intelligent Detection” „Face Detection” die folgende Ansicht aufrufen (siehe unten).

  • Seite 126: Einstellungen Für Die Personendatenbank

    Benutzerhandbuch Gesichtserkennung und -abgleich ② Die Optionen „Snapshot”, „Push”, „Alarm-out”, „Preset”, „Buzzer”, „Pop-up Video” und „E-mail” je nach Bedarf aktivieren oder deaktivieren. Die Einstellungen sind analog zu den betreffenden Einstellungen für den durch einen Sensor ausgelösten Alarm (siehe Kapitel 9.1, „Über Sensor ausgelöster Alarm“) ③...
  • Seite 127 Benutzerhandbuch Gesichtserkennung und -abgleich Es gibt standardmäßig drei Gruppen: „Allow List 1“, „Allow List 2“ und „Block List“. Weitere Gruppen können über die Schaltfläche „Add Group“ angelegt werden Um einer Gruppe eine Zielperson hinzuzufügen: ① Eine Liste auswählen und anklicken, um den Inhalt der Liste anzuzeigen (siehe folgende Abbildung).
  • Seite 128 Benutzerhandbuch Gesichtserkennung und -abgleich Nach der Speicherung wird das Gesichtsbild wie in der folgenden Abbildung dargestellt angezeigt. Wenn Sie das Bild anklicken, werden Ihnen auf der rechten Seite der Ansicht detaillierte Informationen zur betreffenden Person angezeigt. Es können auch mehrere Personen gleichzeitig einer Liste hinzugefügt werden: ①...

  • Seite 129: Gesichtsabgleich

    Benutzerhandbuch Gesichtserkennung und -abgleich 12.3 Gesichtsabgleich 12.3.1 Gesichtsabgleich In der Live-Ansicht einen Kanal für die Gesichtserkennung anklicken: unterhalb des gewählten Kanals wird eine Werkzeugleiste eingeblendet. anklicken, um die Ansicht für den Gesichtsabgleich des betreffenden Kanals aufzurufen (siehe Abbildung links). Es ist auch möglich, die Ansicht für den Gesichtsabgleich bei mehreren Kanälen aufzurufen (siehe Abbildung rechts): Dazu in der oberen rechten Ecke der Live-Ansicht anklicken und dann den Reiter für die Gesichtserkennung auswählen.
  • Seite 130 Benutzerhandbuch Gesichtserkennung und -abgleich Gesichter, die der Datenbank nicht bekannt sind, können Sie auswählen und über (befindet sich unterhalb des erfassten Gesichts) registrieren (siehe folgende Abbildung); über gelangen Sie unmittelbar in die Ansicht zur intelligenten Gesichtssuche, in der Sie nach passenden Informationen suchen können;...

  • Seite 131: Einstellungen Für Über Gesichtserkennung Ausgelösten Alarm

    Benutzerhandbuch Gesichtserkennung und -abgleich 12.3.2 Einstellungen für über Gesichtserkennung ausgelösten Alarm ① Über „Start” „Settings”  „Alarm”  „Face Alarm”  „Face Match Parameters” die folgende Ansicht aufrufen. ② Den Reiter „Face Match Parameters” anklicken. Die Optionen „Enable“, „Record”, „Snapshot”, „Push”, „Alarm-out”, „Buzzer”, „Pop-up Video”, „Pop-up Message Box“ und „E-mail”...
  • Seite 132 Benutzerhandbuch Gesichtserkennung und -abgleich ② Die Anfangs- und Endzeit einstellen. Dann anklicken, um die Kamera für die Gesichtserkennung auszuwählen. ③ anklicken, um ein Gesichtsbild hinzufügen. Um ein Gesichtsbild aus der Datenbank hinzufügen: a. „More” anklicken, um eine Gruppe auszuwählen. b. Gesicht auswählen und „Select Face“ anklicken. Um ein Gesichtsbild aus der Galerie von Momentaufnahmen hinzuzufügen: Zeit, Kamera und Filterbedingungen auswählen.
  • Seite 133 Benutzerhandbuch Gesichtserkennung und -abgleich Um ein Gesichtsbild von einem externen Datenträger hinzuzufügen: a. Das Gesichtsbild auf einem mobilen Speichergerät speichern und das Speichergerät in die USB-Buchse des Rekorders stecken. b. „External Face” anklicken, um das Gesichtsbild zu importieren. ④ Bei „Similarity” und „Results Limit” die gewünschten Parameter festlegen und dann „Search“...
  • Seite 134 Benutzerhandbuch Gesichtserkennung und -abgleich Details anzeigen Wenn über „Search“ Gesichtsbilder gefunden wurden, „Details” anklicken, um die folgende Ansicht aufzurufen. anklicken, um Detailinformationen zu dem entsprechenden Gesichtsbild anzuzeigen. – 134 –...

  • Seite 135: Intelligente Wiedergabe Über Gesichtserkennung

    Benutzerhandbuch Gesichtserkennung und -abgleich Nachverfolgung „Track” anklicken, um die folgende Ansicht aufzurufen. ① anklicken, um das Gesichtsbild der Zielperson auszuwählen. Dann Anfangs- und Endzeit definieren und bei „Similarity“ und „Results Limit“ die gewünschten Parameter festlegen. ② anklicken, um den gewünschten Kanal auszuwählen; dann die Schaltfläche „Search“...
  • Seite 136 Benutzerhandbuch Gesichtserkennung und -abgleich Den Cursor auf den Zeitblock ziehen, in dem Aufzeichnungen vorhanden sind, und dann den Zeitblock anklicken, um die betreffenden Aufzeichnungen wiederzugeben. – 136 –...

  • Seite 137: Fernüberwachung

    Benutzerhandbuch Fernüberwachung 13 Fernüberwachung 13.1 Überwachung über mobilen Client ① NAT in dem Rekorder aktivieren (siehe Kapitel 11.1.7, „NAT-Konfiguration“). ② Die Client-Anwendung „SuperLive Plus“ herunterladen und auf einem Android- oder iOS-Mobilgerät installieren. ③ Den Client starten, zum Menü „Add Device“ gehen und dann anklicken, um den QR-Code des Rekorders einzuscannen (der QR-Code kann über „Start“...

  • Seite 138: Zugriff Über Wan

    Benutzerhandbuch Fernüberwachung Hinweise: 1. Die IP-Adresse des Rekorders sowie des Computers müssen sich beide im gleichen lokalen Netzwerksegment befinden. Lautet die IP-Adresse des Computers z.B. 192.168.1.41, ist die IP-Adresse des Rekorders auf 192.168.1.xxx zu setzen. 2. Ist der HTTP-Port des Rekorders nicht 80, müssen beim Zugriff auf den Rekorder über das Netzwerk die IP-Adresse und die Port-Nummer in der Adresszeile des Webbrowsers eingegeben werden.
  • Seite 139 Benutzerhandbuch Fernüberwachung Seriennummer (über in der Werkzeugleiste unten in der Live-Ansicht können Sie sich die Nummer anzeigen lassen), Benutzernamen (standardmäßig admin) und Kennwort (standardmäßig 123456) des Rekorders eingeben, die Menüsprache oben links in der Ansicht ändern und die Schaltfläche „Login“ anklicken, um die Ansicht des Web Clients aufzurufen. ...

  • Seite 140: Fernsteuerung Über Das Web

    Benutzerhandbuch Fernüberwachung ③ Die WAN IP-Adresse des Rekorders vom Router notieren. Den Webbrowser öffnen, in der Adresszeile des Webbrowsers die WAN IP-Adresse und den HTTP-Port eingeben (z.B. http://116.30.18.215:100) und dann die Eingabetaste drücken, um das Anmeldefenster aufzurufen. Dort den Benutzernamen und das Kennwort für den Rekorder eingeben und „Login“...

  • Seite 141: Ansicht Über Fernzugriff

    Benutzerhandbuch Fernüberwachung 13.4.1 Ansicht über Fernzugriff „Live Display“ anklicken, um in die Live-Ansicht zu gelangen. Diese Ansicht umfasst vier Bereiche (siehe folgende Abbildung):  Live-Ansicht starten Ein Fenster in der Live-Ansicht (Preview Area) auswählen und dann auf der linken Seite (Left Panel) eine Online-Kamera anklicken, um deren Aufnahmen in der Live-Ansicht anzuzeigen.
  • Seite 142 Benutzerhandbuch Fernüberwachung Schaltfläche Bedeutung Auswahl des Bildschirmmodus. Anzeige von Kamerabezeichnung, Datum/Uhrzeit ausblenden. Mit werden Kamerabezeichnung sowie Datum/Uhrzeit eingeblendet. Anklicken, um in den Vollbildmodus zu gelangen; mit der rechten Maustaste das Vollbild anklicken, um den Vollbildmodus wieder zu verlassen. „All Main Stream” bzw. „All Sub Stream” anklicken, um den Streaming- Modus für alle Kameras festzulegen..
  • Seite 143 Benutzerhandbuch Fernüberwachung Ein Kamerafenster in der Live-Ansicht (Preview Area) anklicken. anklicken, um das Streaming für Live-Ansicht und Aufzeichnung auf „Main Stream“ im manuellen Aufzeichnungsmodus zu stellen. anklicken, um das Streaming für Live-Ansicht und Aufzeichnung auf „Substream“ zu stellen; bei der Auswahl „Sub-stream“ die Auflösung, die Bildrate sowie die Bitrate einstellen.

  • Seite 144: Wiedergabe Über Fernzugriff

    Benutzerhandbuch Fernüberwachung Informationen zur Ansicht „PTZ“ Schaltfläche Bedeutung anklicken, um die Kamera zu drehen; , um die Drehbewegung der Kamera zu beenden. Mit dem Schieberegler kann die Drehgeschwindigkeit der Kamera eingestellt werden. anklicken, um in das Bild hineinzuzoomen/aus dem Bild herauszuzoomen.

  • Seite 145: Datensicherung Per Fernzugriff

    Benutzerhandbuch Fernüberwachung Schalt- Bedeutung fläche Beginn der Datensicherung. Zeitpunkt in der Zeitleiste anklicken und dann diese Schalt- fläche anklicken, um den Anfangszeitpunkt der Datensicherung zu definieren. Ende der Datensicherung. Zeitpunkt in der Zeitleiste anklicken und dann diese Schalt- fläche anklicken, um den Endzeitpunkt der Datensicherung zu definieren. Datensicherung.

  • Seite 146: Anhang A - Häufig Gestellte Fragen

    Benutzerhandbuch Häufig gestellte Fragen ANHANG A – Häufig gestellte Fragen Warum kann ich die Festplatte nicht finden? a. Prüfen Sie das Strom und das SATA-Datenkabel der Festplatte und stellen Sie sicher, dass diese ordnungsgemäß angeschlossen sind. b. Bei einigen Rekordern mit dem „1 U“-Gehäuse (für bis zu 2 SATA-Festplatten) bzw. dem kleinen „1 U“-Gehäuse (für max.
  • Seite 147 Benutzerhandbuch Häufig gestellte Fragen F5 Dem Rekorder kann nicht die maximale Anzahl an Netzwerkkameras hinzugefügt werden. Beispiel: Rekorder mit 16 Kanälen; einige Rekorder mit 16 Kanälen unterstützen einen Eingang mit einer Bandbreite von max. 120 Mbps (siehe folgende Abbildung). Die vorhandene Bandbreite muss größer sein als die Bandbreite der Netzwerkkamera, die Sie hinzufügen.
  • Seite 148 Benutzerhandbuch Häufig gestellte Fragen PoE2, PoE3 oder PoE4 verbinden, werden diese Kameras nicht angezeigt, da die entsprechenden Kanäle schon belegt ist. Sollte es zwingend erforderlich sein, dass eine Kamera mit PoE1, PoE2, PoE3 oder PoE4 verbunden wird, müssen Sie in diesem Fall zuerst die über das Netzwerk hinzufügte Kamera, die den benötigen Kanal belegt, entfernen.
  • Seite 149 Benutzerhandbuch Häufig gestellte Fragen ② In die Live-Ansicht gehen und dort im Vorschaufenster der Netzwerkkamera anklicken, um Benutzernamen und Kennwort für die Kamera zu ändern. Das System zeichnet nicht auf. Stellen Sie sicher, dass die Festplatte formatiert wurde. b. Möglicherweise wurde der Aufnahmezeitplan nicht auf „manuell“ gesetzt. Siehe Kapitel 7.3.2, „Konfiguration des Aufnahmezeitplans“.
  • Seite 150 Benutzerhandbuch Häufig gestellte Fragen F10 ActiveX Control lässt sich nicht herunterladen. a. Möglicherweise wird ActiveX Control durch den Internet Explorer geblockt. Gehen Sie in diesem Fall wie folgt vor:  „Internet Options“ anklicken. ① Den Internet Explorer öffnen. ② „Security” „ Custom Level” auswählen (siehe folgende Abbildung links). ③...
  • Seite 151 Benutzerhandbuch Häufig gestellte Fragen F11 Wie kann ich die gesicherte Datei abspielen? a. Über den Rekorder gesicherte Aufzeichnung: Stecken Sie das USB-Speichergerät, auf dem sich die Datensicherung befindet, in die USB-Buchse des PCs und gehen Sie auf dem USB-Speichergerät in den entsprechenden Ordner.
  • Seite 152 Benutzerhandbuch Häufig gestellte Fragen b. Über das Web gesicherte Aufzeichnung: Über das Web können Aufzeichnungen nur im AVI-Format gesichert werden. Die Aufzeichnungen lassen sich auf einem PC sichern und auf einem Ausgabegerät abspielen, das das AVI-Format unterstützt. – 152 –...
  • Seite 153 Benutzerhandbuch Häufig gestellte Fragen – 153 –...

  • Seite 154: Anhang B - Berechnung Der Benötigten Speicherkapazität

    Benutzerhandbuch Berechnung der benötigten Speicherkapazität ANHANG B – Berechnung der benötigten Speicherkapazität Die benötigte Speicherkapazität hängt im Wesentlichen von der Auflösung der Aufzeichnung sowie von der Streaming-Rate und der Bitrate ab, d.h. unterschiedliche Parameter bzgl. der Aufnahmequalität führen bei gleicher Länge der Aufzeichnung zu einem unterschiedlichen Speicherbedarf: je höher die Auflösung, die Streaming-Rate und die Bitrate, desto mehr Speicherplatz wird bei gleicher Länge der Aufzeichnung auf der Platte benötigt.
  • Seite 155 Benutzerhandbuch Berechnung der benötigten Speicherkapazität Beispiel: ein 32-Kanal-Rekorder zeichnet 24 Stunden am Tag auf und die Aufzeichnungen werden für 30 Tage gespeichert. Der Rekorder arbeitet im „Dual Stream“-Modus. Der „Main Stream“ beträgt 4096 Kpbs und der „Substream“ 1024 Kpbs – in diesem Fall benötigen die Aufzeichnungen eine Speicherkapazität von insgesamt 49,45 TB (39,56 TB + 9,89 TB).

  • Seite 156: Anhang C - Liste Der Kompatiblen Geräte

    Benutzerhandbuch Liste der kompatiblen Geräte ANHANG C – Liste der kompatiblen Geräte Liste der kompatiblen Festplatten Marke und Serie Kapazität Barracuda-Serie 500GB / 1TB / 2TB / 3TB Seagate SV35-Serie (empfohlen) 1TB / 2TB / 3TB Surveillance HDD-Serie (empfohlen) 1TB / 2TB / 3TB / 4TB / 6TB Serie „Blue“...
  • Seite 157 MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany A-2018.00.01.10.2019 Copyright by MONACOR INTERNATIONAL. All rights reserved. ©...

Diese Anleitung auch für:

Elipr-16

Inhaltsverzeichnis
