METREL A 1446 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. METREL Anleitungen
  4. Stromzange
  5. A 1446
  6. Bedienungsanleitung

METREL A 1446 Bedienungsanleitung

Flex current clamps
Vorschau ausblenden
Inhaltsverzeichnis

  • English
    • Inhaltsverzeichnis
    • Introducing the a 1446
    • Features
    • Safety
    • Applicable Standards
    • Symbols
    • Measuring Current with a 1446
    • Cleaning
    • Service
    • Technical Specifications

  • Russian
    • Описание Гибких Токовых Клещей a 1446
    • Отличительные Особенности
    • Меры Предосторожности
    • Обозначения
    • Измерение Тока С Помощью Клещей a 1446
    • Чистка
    • Ремонт
    • Технические Характеристики

  • Spanish
    • Introducción a las Pinzas a 1446
    • Características
    • Seguridad
    • Normas Aplicables
    • Símbolos
    • Corriente de Medición con las Pinzas a 1446
    • Limpieza
    • Servicio Técnico

  • Polish
    • Especificaciones Técnicas
    • Wprowadzenie
    • Cechy
    • Bezpieczeństwo
    • Symbole
    • Pomiar Prądu Z a 1446
    • Czyszczenie
    • Serwis
    • Specyfikacja Techniczna

  • German
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

Diese Anleitung herunterladen

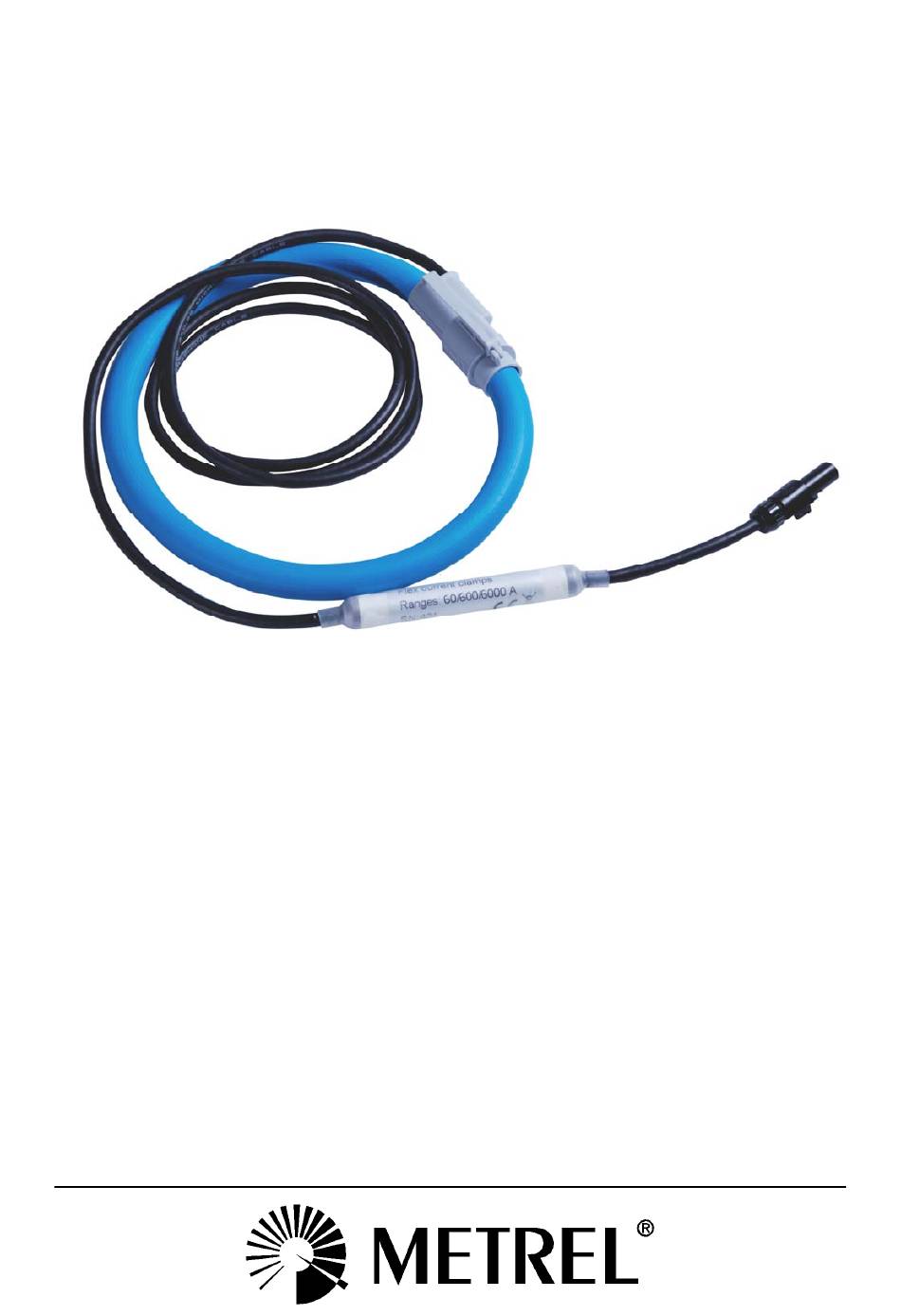

Flex current clamps
A 1446
User Manual
Version 1.6; Code No. 20 752 346
Inhaltsverzeichnis
loading

Verwandte Anleitungen für METREL A 1446

Inhaltszusammenfassung für METREL A 1446

  • Seite 2 Das Kennzeichen auf Ihrem Gerät bescheinigt, dass es die Anforderungen der EG (Europäische Gemeinschafts)- Bestimmungen an Sicherheit und elektromagnetische Verträglichkeit erfüllt. © 2014 Metrel No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.

  • Seite 3: Inhaltsverzeichnis

    17  Introducción a las pinzas A 1446 ......................23  18  Características ............................ 24  19  Seguridad ............................25  20  Símbolos ............................. 27  21  Corriente de medición con las pinzas A 1446 ..................28  22  Limpieza .............................. 29  23  Servicio técnico ........................... 30  Polish 24 ...

  • Seite 41: Einführung Zur A 1446

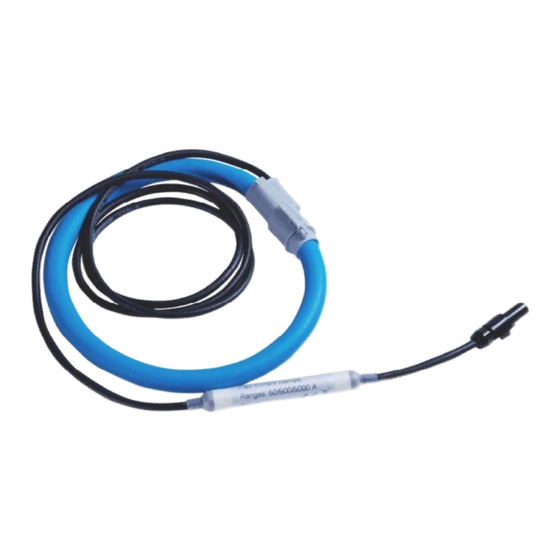

    Die flexible Stromzange A 1446 besteht aus dem flexiblen Sensor und einem elektronischen Modul am angeschlossenen Draht. Sie hat drei Strombereiche: 60 A, 600 A und 6000 A. Der Strombereich der A 1446 wird direkt auf dem angeschlossenen Instrument ausgewählt. Die Stromversorgung des elektronischen Moduls erfolgt ebenfalls vom angeschlossenen Gerät aus.

  • Seite 42: Merkmale

    Flexible Stromzange A 1446 34 Merkmale  Bereichseinstellung vom Instrument aus, keine zusätzliche Bereichseinstellung erforderlich  Stromversorgung des elektronischen Moduls wird vom Instrument sichergestellt  mV-Ausgang  Wasserdichter Sensor  Minimale Winkelverschiebung für genaue Leistungsmessungen  Hohe Genauigkeit  Vollständige Abweisung des Gleichstromanteils ...

  • Seite 43: Sicherheit

    Flexible Stromzange A 1446 35 Sicherheit Lesen Sie vor dem Gebrauch die Betriebsanweisungen und befolgen Sie alle Sicherheitsanweisungen. Wenn das Prüfgerät auf eine Art und Weise benutzt wird, die nicht in diesem Benutzerhandbuch angegeben ist, könnte der durch das Gerät gebotene Schutz beeinträchtigt werden!
  • Seite 44 Flexible Stromzange A 1446 Seien Sie vorsichtig bei Arbeiten mit Spannungen oberhalb von 60 V DC, 30 V AC Effektivwert oder 42 V AC Spitze. Diese Spannungen stellen eine Gefahr eines elektrischen Schlags dar.

  • Seite 45: Geltende Normen

    Flexible Stromzange A 1446 35.1 Geltende Normen Die Stromzangen wurden gemäß den folgenden Normen entwickelt und geprüft: Elektromagnetische Verträglichkeit (EMV) 61000-4-3:2010 (mit A1 + A2) Elektromagnetische Verträglichkeit (EMV) - Teil 4- 3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente...

  • Seite 46: Symbole

    Legen Sie das Gerät nicht an GEFÄHRLICHE, STROMFÜHRENDE Leiter an bzw. entfernen Sie das Gerät von solchen. Entsorgen Sie dieses Produkt nicht im unsortierten Hausmüll. Kontaktieren Sie für die Entsorgung Metrel oder einen kompetenten Recycler. Das Gerät erfüllt die entsprechenden europäischen Normen.

  • Seite 47: Strommessung Mit Der A 1446

    Flexible Stromzange A 1446 37 Strommessung mit der A 1446 Abbildung 37.1: Das zu vermessende Kabel mit der Messzange umschlingen Für den Gebrauch der flexiblen Stromzangen A 1446 befolgen Sie bitte diese Anweisungen: Schließen Sie den dreipoligen D01-Steckverbinder der flexiblen Stromzange A 1446 an den gewünschten Eingang des Messinstruments (Leistungsmessgerät,...)

  • Seite 48: Reinigung

    Flexible Stromzange A 1446 38 Reinigung Verwenden Sie einen weichen, leicht mit Seifenwasser oder Alkohol befeuchteten Lappen, um die Oberfläche der A 1446 zu reinigen. Lassen Sie diese vor dem Gebrauch vollständig trocknen. Verwenden Sie keine Flüssigkeiten auf der Basis von Benzin oder Kohlenwasserstoffen! Verschütten Sie keine Reinigungsflüssigkeit über die A 1446!

  • Seite 49: Kundendienst

    Flexible Stromzange A 1446 39 Kundendienst Für Reparaturen innerhalb und außerhalb der Garantielaufzeit wenden Sie sich bitte an Ihren Metrel-Händler. Name und Adresse des Herstellers: METREL d.d. Ljubljanska cesta 77 SI-1354 Horjul Tel.: +386 1 75 58 200, Fax: +386 1 75 49 226, +386 1 75 49 206 http://www.metrel.si...

  • Seite 50: Technische Daten

    Flexible Stromzange A 1446 40 Technische Daten MERKMALE ANMER BESCHREIBUNG KUNGE Länge des Sensors 90 cm Messbereich 60 A / 600 A / 6000 A AC Effektivwert Überdimensionierung 100 A / 1000 A / 10000 A Sinus Empfindlichkeiten 16,7 mV / A; 1,67 mV / A; 0,167 mV / A...
  • Seite 51 Flexible Stromzange A 1446  für höhere Temperaturen: Temperaturfehler = (Temp - 25ºC) * Temperaturabhängigkeit  für niedrigere Temperaturen: Temperaturfehler = (15ºC - Temp) * Temperaturabhängigkeit...
