  • Seite 1 Leakage Clamp TRMS Meter with Power Function MD 9272 Instruction manual Bedienungsanleitung Version .1.8; Code 20 752 381...

  • Seite 25: Allgemeine Anweisungen

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Allgemeine Anweisungen 1. Allgemeine Anweisungen Dieses Gerät wurde in Übereinstimmung mit der Norm IEC61010 entwickelt, die die Anforderungen für die elektronische Messausrüstung und Strommmesszangen bestimmt. Um die bestmögliche Leistung aus dieser Ausrüstung herauszuholen, lesen Sie das vorliegende Benutzerhandbuch bitte sorgfältig durch und halten Sie immer die Sicherheitsanweisungen ein.
  • Seite 26 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Allgemeine Anweisungen (1): Die Überspannungskategorie III ist für Messungen in der Gebäudeinstallation ausgelegt. Beispiele sind Messungen an Verteilern, Leistungsschaltern, Kabel, Stromschienen, Verteilerkästen, Schaltern, Steckdosen in der festen Installation, Geräte für den industriellen Einsatz und einige andere Geräte wie z.B. stationäre Motoren mit festem Anschluss an die Installation…...

  • Seite 27: Gerätebeschreibung

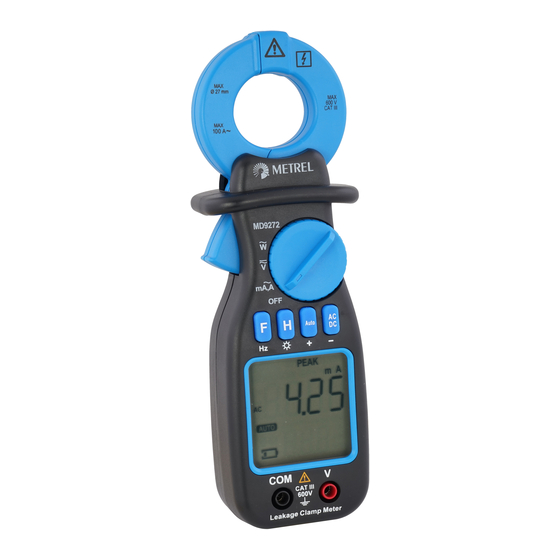

    Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion 2. Gerätebeschreibung Vertraut machen mit der Ausrüstung 1 Transformator-Klemmbacken 2 Schutzring 3 Auslöser zum Öffnen der Klemmbacke 4 Funktionsschalter 5 Tastatur 6 LCD display 7 Klemmen Transformatorzangen Erfassen den durch den Leiter fließenden AC. DC kann nicht gemessen werden. Tastatur Die Amperemeter-Zangentastatur besteht aus vier Drucktasten.
  • Seite 28 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Tabelle 1. Tastatur Taste Gebrauch Funktion F – Funktion Eine beliebige Position Funktionsauswahltaste. In Abhängigkeit des Drehschalters von der Schalterstellung des Drehschalters variieren die Funktionen (siehe Abschnitt 3). Das Drücken dieser Taste führt durch die verschiedenen Funktionen.
  • Seite 29 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion LCD-Bildschirm Datenspeicherungsanzeige Maximale Messwertanzeige Minimale Messwertanzeige Peak-Messfunktion; hierbei handelt es sich um den Höchstwert der Wellenlänge der gemessenen Spannungs- oder Stromstärke PEAK Phasenwinkel-Messfunktion des Stroms mit Blick auf die Spannung Zeigt an, dass der Strom vorn liegt, verglichen mit der Spannung Zeigt an, dass der Strom zurückliegt verglichen mit der Spannung Anzeige eines Verlusts, möglicherweise aufgrund von...
  • Seite 30 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Volt Reaktive Voltampere, Reaktive Kilovoltampere. Reaktive VAr, kVAr Leistungsmaßeinheiten Voltampere, Kilovoltampere. Maßeinheiten für die VA, kVA Scheinleistung Watt, Kilowatt. Reaktive Leistungsmaßeinheiten W, kW Zeigt die Messung eines Prozentwerts an Oberwellenverzerrungsrate insgesamt Leistungsfaktor OBERWELLE Anzeige der gemessenen Oberwelle Frequenzmaßeinheit Anzeige, dass der Bereich automatisch ausgewählt wird Voller Ladestand des Akkus...
  • Seite 31 Gerätebeschreibung MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Leistungsmessung Strommessung Spannungsmessung Standby-Modus Wird die Zange für einen Zeitraum von 15 Minuten nicht verwendet, wird der Bildschirm dunkel und wechselt in den Standby-Modus. Um die Zange aus dem Standby-Modus zu holen, muss der Drehschalter in die OFF-Stellung gebracht und dann zurück in die Funktion, um den Bildschirm zu reaktivieren.

  • Seite 32: Beschreibung Der Funktionen

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung 3. Beschreibung der Funktionen Messung von mA, A und V Die folgenden Abschnitte zeigen die im Strom- (mA und A) und Spannungs- (V) Messmodus verfügbaren Funktionen an (Positionen des Drehschalters in mA, A und V). Um die gewünschte Funktion auszuwählen, müssen Sie wiederholt die -Taste drücken, bis die gewünschte Funktion ausgewählt wurde.
  • Seite 33 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Intelligente Verlustanalyse (nur mA-Messung) Die Amperemeter-Zange enthält einen Algorithmus, der die Bestimmung der Ursache für den Stromverlust ermöglicht. Dieser Modus ist nur aktiviert, wenn Strom in der mA- Maßstab gemessen und die effiziente Wertmessung ausgewählt wird. In der Messfunktion des effizienten Werts werden ein oder zwei Symbole auf dem Bildschirm angezeigt, die über den möglichen Grund für den Verlust informieren.
  • Seite 34 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Oberwellenanalysefunktion (Prozentwerte) In dieser Funktion können wir die Messung des Prozentwerts einer Oberwelle (1 bis 19) als ein Prozentsatz der essentiellen Oberwelle (die erste) sehen, die auch Grundfrequenz genannt wird. Anfänglich wird mit Oberwelle 1 begonnen, aber dies kann mit den + und - Tasten geändert werden.
  • Seite 35 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Peak-Speicherungsfunktion In dieser Funktion wird der Höchstwert der Wellenform angezeigt. Der Höchstwert ist der höchste gemessene Wert der Wellenform und ist normalerweise höher als der effiziente Wert (auch als TRMS-Wert bekannt), z. B. ist der Höchstwert für ein perfektes sinusförmiges Signal 1,41 Mal so hoch wie der effiziente Wert.
  • Seite 36 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Leistungsmessung In den folgenden Abschnitten werden die im Leistungsmessmodus verfügbaren Funktionen (Position W des Drehschalters) angezeigt. Um die gewünschte Funktion auszuwählen, muss die -Taste wiederholt gedrückt werden, bis die erforderliche Funktion ausgewählt wurde. Aktive Leistungsmessung In dieser Funktion wird die Messung der aktiven Leistung zusammen mit der Messung des Leistungsfaktors auf dem Bildschirm angezeigt.
  • Seite 37 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Reaktive Leistungsmessung In dieser Funktion wird die Messung der reaktiven Leistung zusammen mit der Messung des Leistungsfaktors angezeigt. Wenn die Last induktiv ist, erscheint das Symbol auf dem Bildschirm und wenn die Last kapazitiv ist, erscheint das Symbol auf dem Bildschirm.
  • Seite 38 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Funktionsbeschreibung Messung der Phasenverschiebung In dieser Funktion wird die Messung der Phasenverschiebung zwischen der Spannung und dem Strom in Grad angezeigt. Die Position der Spannungsklemmen und der Klemmbacke müssen berücksichtigt werden; die rote Klemme sollte an die Phasenklemme und die Klemmbacke so angeschlossen werden, dass der Strom in die auf der Klemmbacke angezeigte Richtung fließt.

  • Seite 39: Datenspeicherungsmodus

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Datenspeicherungsmodus 4. Datenspeicherungsmodus -Taste gedrückt werden; Um auf den Datenspeicherungsmodus zuzugreifen, muss die durch wiederholtes Drücken der Taste können die Modi HOLD, MAX und MIN ausgewählt werden. Die drei Modi sind in allen Messfunktionen verfügbar, außer in der Spitzenmessung.

  • Seite 40: Technische Daten

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten 5. Technische Daten Allgemeine Spezifikationen - Umweltbedingungen: Überspannungskategorie des Messgerätes CAT III 600V Überspannungskategorie der Messleitungen CAT III 600V Maximaler Strom 1 100 A Kontaminationsgrad: Höhe < 2000 m 0ºC – 40ºC (<80% H.R., <10ºC ohne Betriebstemperatur Kondensation) 10 ºC –...

  • Seite 41: Auflösung Genauigkeit

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten Messdaten Strom und Spannung Alle Skalenänderungen innerhalb einer gleichen Funktion erfolgen automatisch. Effizienter Wert Auflösung Genauigkeit Funktion Bereich ± 0,8% des Ablesewerts ± 3 Stellen 40 mA 0,01 mA ± 0,8% des Ablesewerts ± 3 Stellen 400 mA 0,1 mA ±...
  • Seite 42 MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Technische Daten Komponente Harmonischer Oberwellen Scheitelfaktor Auflösung Funktion Bereich Genauigkeit ± 2% des Ablesewerts ± 2 Stellen mA, A, V 1,00 ... 2,99 0,01 3,00 … 9,99 ± 3% des Ablesewerts ± 5 Stellen 0,01 Höchstwert Abtastung Auflösung Genauigkeit...

  • Seite 43: Wartung

    MD9272 Leckstromzange TRMS-Messer mit Leistungsfunktion Wartung 6. Wartung diesem Abschnitt werden grundlegende Wartungsinformationen gegeben, einschließlich Anweisungen für den Batterieaustausch. Versuchen Sie nicht, Wartungsarbeiten an Ihrer Zange durchzuführen, es sei denn, Sie sind dafür qualifiziert und haben die entsprechenden Informationen zur Wartung, Kalibration und Leistungsprüfung.

  • Seite 44: Begrenzte Gewährleistung

    Um die Garantieleistung zu erhalten, müssen Sie Ihren Lieferanten kontaktieren oder das Produkt mit Kaufbeleg und Fehlerbeschreibung, Porto und vorausbezahlter Versicherung senden an METREL UK, Unit 1, Hopton House, Ripley Drive, Normanton, West Yorkshire, WF6 1QT. METREL übernimmt keine Verantwortung für Transportschäden.
