EWT CS 3 COMFORT Bedienungsanleitung
Nass-und trockensauger
Verwandte Anleitungen für EWT CS 3 COMFORT
Inhaltszusammenfassung für EWT CS 3 COMFORT

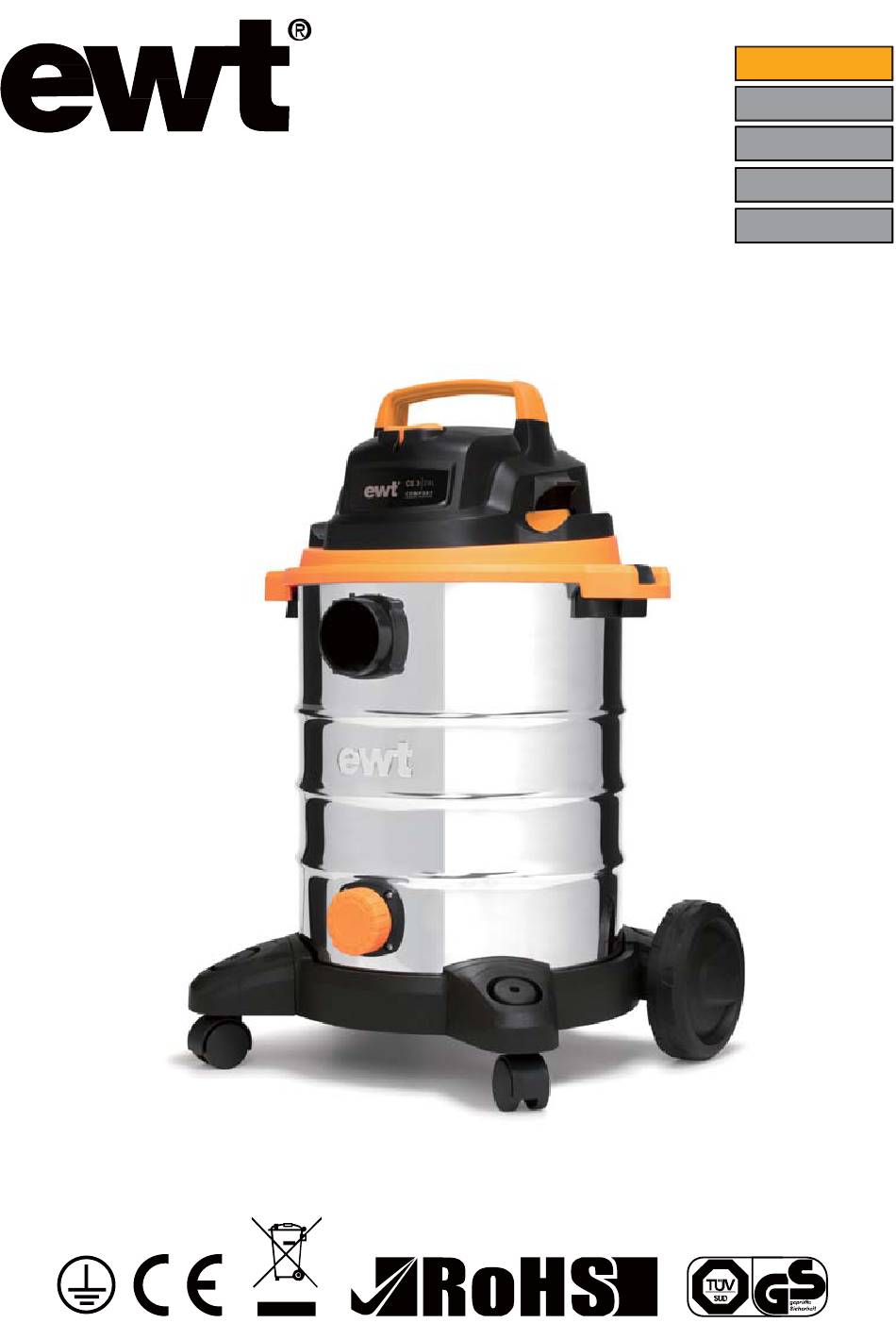

- Seite 1 FRANÇAIS ASPIRATEURS EAU ET POUSSIÈRES ENGLISH WET AND DRY VACUUMS DEUTSCH NASS-UND TROCKENSAUGER NAT/DROOG-ZUIGERS NEDERLANDS ESPAÑOL ASPIRADORA DE SÓLIDOS Y LÍQUIDOS Mode d’emploi 23 L Modèle：CS 3 COMFORT...
- Seite 24 ASPIRATEURS EAU ET POUSSIÈRES FRANÇAIS WET AND DRY VACUUMS ENGLISH NASS-UND TROCKENSAUGER DEUTSCH NAT/DROOG-ZUIGERS NEDERLANDS ASPIRADORA DE SÓLIDOS Y LÍQUIDOS ESPAÑOL Operator’s Manual 23 L Model No.: CS 3 COMFORT...
- Seite 46 FRANÇAIS ASPIRATEURS EAU ET POUSSIÈRES WET AND DRY VACUUMS ENGLISH DEUTSCH NASS-UND TROCKENSAUGER NAT/DROOG-ZUIGERS NEDERLANDS ASPIRADORA DE SÓLIDOS Y LÍQUIDOS ESPAÑOL Bedienungsanleitung 23 L Modell: CS 3 COMFORT...
-
Seite 47: Inhalt
Störungsbehebung............................Umweltschutz..............................Explosionszeichnung............................Ersatzteile..............................® Vielen Dank, dass Sie sich für diesen Nass- und Trockensauger der Marke EWT entschieden ® haben. Mit EWT können Sie gewiss sein, höchste Qualität und beste Funktionalität zu erhalten. Dieser Nass- und Trockensauger ist zum Aufsaugen von sowohl Flüssigkeiten wie auch festen Stoffen geeignet. -
Seite 48: Garantie
® ® Die Geräte der EWT -Reihe sind langlebig und leistungsstark. Auf diesen EWT Nass - und Trockensauger gilt bei Normalgebrauch eine Garantie von zwei (2) Jahren ab Kaufdatum. Aus dieser Garantie ausgeschlos- sen sind Schäden, die direkt oder indirekt auf übermäßigen, missbräuchlichen oder fehlerhaften Gebrauch, Fahrlässigkeit, Unfälle, unzulässige Reparaturen oder Umbauten oder mangelhafte Wartung und Instandhal-... -
Seite 49: Allgemeine Warn- Und Sicherheitshinweise
GEFAHR VON SACH-UND/ODER PERSONENSCHÄDEN BESTEHEN. BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG FÜR DEN SPÄTEREN BEDARF GUT AUF. ALLGEMEINE WARN- UND SICHERHEITSHINWEISE • Dieses Gerät entspricht den geltenden Sicherheitsnormen für Elek trogeräte. Dennoch kann es bei fehlerhaftem Gebrauch zu Sach-und Personenschäden kommen. Lesen Sie vor Inbetriebnahme des Geräts diese Bedienungsanleitung aufmerksam und vollständig durch. - Seite 50 Menschen oder Tiere. • Verwenden Sie das Gerät nur für Zwecke, für die es vorgesehen ist. Eine anderweitige Verwendung geschieht auf eigene Gefahr und ist möglicherweise gefährlich. • Verwenden Sie das Gerät nur sachgemäß und lassen Sie es nicht unbeaufsichtigt laufen. •...
- Seite 51 • Keine Flüssigkeiten mit einer Temperatur von mehr als 60 °C und keine giftigen oder brennbaren Stäube aufsaugen. • Gerät niemals auf die Seite legen. Achten Sie besonders bei der Arbeit auf Treppen darauf, dass das Gerät aufrecht und stabil steht. •...
- Seite 52 zen, achten Sie darauf, dass das Kabel keine Stolpergefahr darstellt und Kinder keinen Zugang zum Gerät haben. • Bedienen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Medikamenten, Alkohol oder Drogen stehen, sich in medizinischer Behandlung befinden oder müde sind. •...
- Seite 53 • Verwenden Sie das Gerät nicht in feuchten Räumen! • Verwenden Sie das Gerät außer zum Saugen von Flüssigkeiten nicht ohne Staubbeutel und achten Sie immer darauf, dass der Staubbeutel richtig im Gerät eingesetzt ist! • Achten Sie bei der Arbeit mit dem Gerät darauf, keine Haare, Klei dungsstücke oder Gliedmaßen von sich selbst oder anderen Personen in die Saugbürste oder die Saugdüse einzusaugen! •...
-
Seite 54: Technische Daten
TECHNISCHE DATEN Maximale Leistung 1500 W Netzspannung 230 V~50Hz Behältervolumen 23 L tank Schlauchsystem Ø35 mm Schlauch 2,1 m Kabel Steckdose (Prise Confort) Tankmaterial Inox Motortyp E-motor Blasfunktion Schlauchaufwicklung auf dem Motorblock (=Easy-Storage) Kabelhalter Zubehöraufnahme Bodendüse Fugendüse Rohr Elektrowerkzeug-Adapter für alle Durchmesser (Ø35 mm) 1 Papier-Staubbeutel Staubfilter... -
Seite 55: Lieferumfang
LIEFERUMFANG Packen Sie den Inhalt des Kartons vorsichtig aus und prüfen. Sie anhand der nachstehenden Übersicht, ob alle Teile mitgeliefert wurden. Nass- und Trockensauger Schlauch Bodendüse PVC-Rohre Fugendüse Elektrowerkzeug-Adapter für alle Durchmesser Schaumstofffilter Filterbeutel (wiederverwendbarer Stoff-Filterbeutel) Papier-Staubbeutel Rollen, 360° drehbar Großes Zahnrad Griff HINWEIS: Schlauch und Saugzubehör des Nass –... -
Seite 56: Zusammenbau
ZUSAMMENBAU GENERAL ASSEMBLY 1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1). 2. Öffnen Sie die 2 Tankschnallen, die den Motorblock auf dem Tank sichern (Abb. 2). 3. Heben Sie den Motorblock nach oben ab (Abb. 3). 4. Nehmen Sie das gesamte Zubehör aus dem Tank (Abb. 4). 5. -
Seite 57: Inbetriebnahme
12. Stecken Sie die gewünschte Saugdüse und die benötigten Verlängerungen auf das a ndere Schlauchende (Abb. 12). 13. Schließen Sie das Elektrowerkzeug an der integrierten "Gerätesteckdose" des Staubsaugers an. Schließen Sie den Staubsauger an das Stromnetz an (Abb. 13). INBETRIEBNAHME Bild A:T Position "... -
Seite 58: Trockensaugen
TROCKENSAUGEN VOR BEGINN ACHTUNG! Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt, Warn- und Sicherheitshinweise und beachten Sie die dort aufgeführten Hinweise. Wichtig: Saugen Sie mit dem Gerät keine gefährlichen oder gesundheitsgefährdenden Stoffe auf. Bei Verwendung nicht passender Staubbeutel erlischt die Garantie. - Seite 59 er sicher und fest sitzt. Achten Sie darauf, den Staubbeutel nicht zu beschädigen (Abb.4). 5. Setzen Sie den Motorblock auf den Tank und schließen Sie die Tankschnallen (Abb. 5). 6. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein (Abb. 6) und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende nach rechts drehen.
-
Seite 60: Verwenden Sie Zum Saugen Von Flüssigkeiten Keinen Staubfilter
NASSSAUGEN VOR BEGINNt ACHTUNG! Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt “Warn-und Sicherheitshinweise” und beachten Sie die dort aufgeführten Hinweise. Hinweis: Saugen Sie mit dem Gerät keine gefährlichen Stoffe auf. 1. Vergewissern Sie sich, dass das Gerät nicht mit dem Stromnetz verbunden ist. Prüfen Sie, ob der Tank sauber und staubfrei ist (Abb. - Seite 61 6. Leeren und trocknen Sie den Tank nach jedem Gebrauch (Abb. 6). ACHTUNG: Wenn Sie größere Flüssigkeitsmengen z. B. aus einem Spülbecken, einem Behälter o. Ä. saugen möchten, die Saugdüse nicht ganz eintauchen, sondern etwas über der Oberfläche halten, damit zusammen mit der Flüssigkeit auch Luft angesaugt werden kann.
-
Seite 62: Blasfunktion
BLASFUNKTION 1. Stecken Sie das breitere Schlauchende in den Gebläseanschluss oben am Motorblock (Abb. 1). 2. Vergewissern Sie sich, dass der Ein-/Ausschalter des Geräts auf Positi on „Aus“ („O“) gestellt ist, bevor Sie den Netzstecker einstecken (Abb. 2) . 3. Schalten Sie das Gerät ein (Abb. 3). 4. - Seite 63 WICHTIG! Reinigen oder wechseln Filterbeutel regelmäßig, um seine optimale Leistung zu bewahren. BEIM TROCKENSAUGEN MUSS IMMER STAUBFILTER VERWENDET WERDEN! Wird das Gerät ohne Filterbeutel (oder ohne optionalen Kartuschenfilter) genutzt, kann der Motor durch- brennen und die Garantie erlöschen. Halten Sie für den Bedarfsfall stets Ersatzfilter bereit.
-
Seite 64: Einsetzen Und Reinigen Des Stofffilters
EINSETZEN UND REINIGEN DES STOFFFILTERS Einsetzen des Filterbeutels (wiederverwendbarer Stofffilter) 1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1). 2. Heben Sie den Motorblock vom Gerät und drehen Sie ihn um (Abb. 2). 3. Ziehen Sie den Filterbeutel über den Schwimmerkäfig. Achten Sie darauf, dass der Schwimmerkäfig komplett vom Filter bedeckt wird (Abb. -
Seite 65: Einsetzen Und Reinigen Des Schaumstofffilters
EINSETZEN UND REINIGEN DES SCHAUMSTOFFFILTERS Einsetzen des Schaumstofffilters 1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1). 2. Heben Sie den Motorblock vom Gerät und drehen Sie ihn um. 3. Schieben Sie den Schaumstofffilter über den Schwimmerkäfig. Achten Sie darauf, dass der Schwimmerkäfig komplett vom Filter bedeckt wird (Abb. -
Seite 66: Störungsbehebung
STÖRUNGSBEHEBUNG Problem Mögliche Ursachen Behebung 1) Kein Strom. 1) Prüfen Sie die Stromversorgung. Das Gerät 2) Netzkabel, Ein-/Ausschal 2) Lassen Sie die defekte Komponente funktioniert ter oder Motor defekt. von einem qualifizierten Kundendien nicht. stanbieter untersuchen und reparie ren oder austauschen. 3) Tank voll. -
Seite 67: Umweltschutz
UMWELTSCHUTZ RECYCLING VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN Dieses Gerät trägt gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektroni- kaltgeräte (WEEE-Richtlinie) das Zeichen mit der durchgestrichenen Mülltonne, das darauf hinweist, dass Gerät nicht normalen Hausmüll entsorgt werden darf. Bringen Sie das Gerät zur Entsorgung zu einer ausgewiesenen Sammel-, Verwertungs- oder Recyclingstelle für Elektro- und Elektronik-Altgeräte (Auskünfte erteilt die für Ihren Wohnort zuständige Abfallbehörde) oder zurück zu dem Händler, bei dem Sie das Gerät gekauft haben. -
Seite 68: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 69: Ersatzteile
ERSATZTEILE BESCHREIBUNG Griff Staubsaugerkopf mit Motor Schwimmer Filterkorb Tank Nirosta Ablasseinheit Sockel Radachse Rolle Großes Zahnrad Kette Bodendüse Fugendüse Wiederverwendbarer Stoff-Filterbeutel Schaumstofffilter PVC-Rohre Nebenluftschieber Papier-Staubbeutel Adapter GLEN DIMPLEX Deutschland GmbH Am Goldenen Feld 18 D-95326 Kulmbach... -
Seite 92: Aanzicht Van Gedemonteerde Onderdelen
AANZICHT VAN GEDEMONTEERDE ONDERDELEN... -
Seite 116: Piezas - Vista Detallada
PIEZAS – VISTA DETALLADA... - Seite 118 CS 3 COMFORT...
