LED600 Ultra-manual KT4264
TV-készülék fali tartójának szerelési útmutatója
H
Figyelmeztetés:
1. Javasoljuk, hogy a termék felszerelését legalább két személy végezze, és legalább
az egyikük legyen fizikailag alkalmas nehéz terhekkel végzett munkára és rendel-
kezzen műszaki ismeretekkel.
2. Szerelés előtt olvassa el figyelmesen ezt az útmutatót és győződjön meg róla, hogy
a tartó tervezett rögzítési helyén nincsenek elektromos, gáz- vagy vízvezetékek.
3. Nem vállalunk felelősséget a szerelés közbeni, hibás szerelés vagy azt követő
használat által okozott károkért.
4. Bármilyen kétség esetén vegye fel a kapcsolatot a legközelebbi szaküzlettel és
kérjen tőlük segítséget a felszereléshez.
5. A szereléshez megfelelő és biztonságos szerszámokat használjon. Ellenkező
esetben anyagi kár vagy személyi sérülés keletkezhet.
6. Ha le szeretné venni a TV-készüléket a falról, a biztonság kedvéért előbb húzza ki
az összes csatlakozó kábelt.
7. Amennyiben nem biztos a fal teherbírásában, a felszereléshez válasszon másik
helyet, vagy építészeti megoldásokkal növelje a fal teherbírását és szilárdságát.
8. A termék csak síkképernyős, vagy lapos hátlappal és szerelőnyílásokkal ellátott
TV-készülékekhez használható. Annak érdekében, hogy meggyőződjön róla,
alkalmas-e ez a tartó az Ön TV-készülékéhez, keresse meg az Ön TV-készülékével
kompatibilis tartót a www.emos.eu/DRTV honlapon.
A szereléshez szükséges eszközök
(nem részei a csomagnak):
Kereszt csavarhúzó
Elektromos vagy kézi fúró
10 mm-es átmérőjű fúrófej (betonhoz vagy fához, szükség szerint)
Tiplik gipszkartonhoz vagy faforgácslaphoz (szükség szerint)
Ceruza
Vízmérték (ha nincs a csomagban)

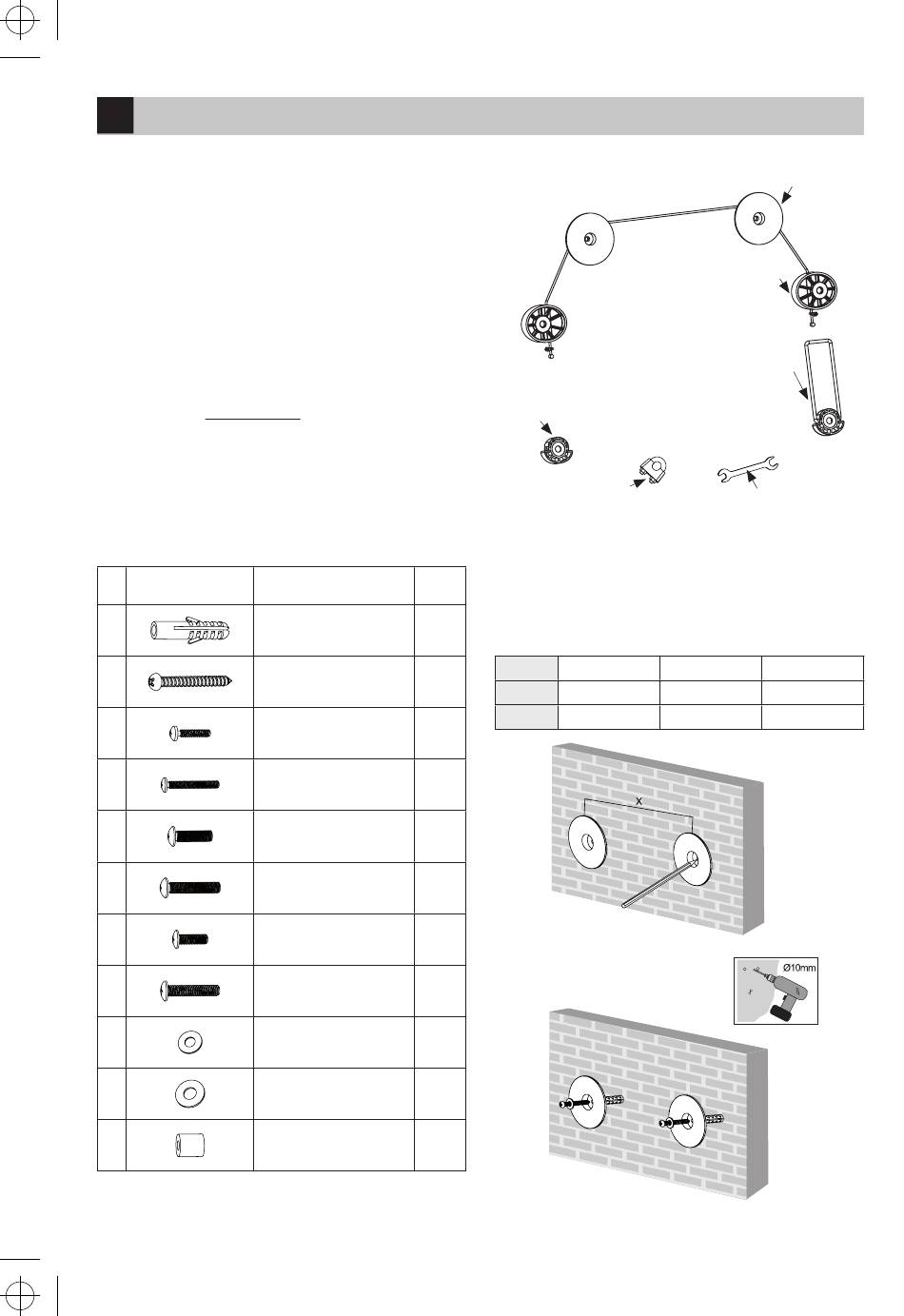

A csomag tartalma:
Kép
A
B
D
E
H
I
J
K
L
N
O
Minden szerelés előtt vegye ki a csomag teljes tartalmát és gondosan pakolja
szét az egyes alkatrészeket.
EMOS spol. s r. o., cz
Darab-
A szerelési anyag típusa
szám
10/50mm tipli
8/63mm horgonycsavar falba
4/12mm rögzítőcsavar
4/22mm rögzítőcsavar
6/12mm rögzítőcsavar
6/22mm rögzítőcsavar
8/15mm rögzítőcsavar
8/30mm rögzítőcsavar
4,5/10mm csavar alátétek
6,3/14mm csavar alátétek
15*8/15mm gumi betét
0-0-0-K
Rajz:
Gumi alátét
Behúzózár
A fali foglalat rögzítése:
Alaposan mérlegelje a képernyő elhelyezését, a tartó rögzítéséhez ki kell fúrni a falat.
Ajánlatos felmérni a TV-készüléke hátoldalán levő szerelőnyílások elhelyezkedését
és azok megközelítőleges helyzetét megjelölni a falon. A tartó szerkezetére való
tekintettel ezután meghatározhatja az ún. "fali foglalat" helyét.
A felszerelés előtt ellenőrizze, mekkora méretű szerelőnyílásokkal van ellátva a TV-
-készüléke. Ennek megfelelően kell megválasztania a két fali foglalat távolságát – X
paraméter (ld. a táblázatot és az 1. ábrát). Ennek a méretnek megfelelően kell a 2
2
behúzózár segítségével rögzíteni a fémkötél hosszát is – L paraméter (ld. a táblázatot
és a 2. ábrát).
VESA
≤200x200mm
2
X
80-100mm
L
400mm
4
4
4
4
4
4
4
4
4
10
Fali foglalat
A tartó sínje
Állvány
Kulcs a zár behúzásához
<400x400mm
<600x600mm
180-220mm
380-420mm
500mm
750mm
