ATTENZIONE
1° - LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI.
2° - Tenete il telecomando fuori dalla portata dei bambini.
3° - Effettuare le operazioni di comando da punti ove l'automazione sia visibile.
4° - Utilizzare i telecomandi solo in vista dell'automazione.
5° - Questo libretto d'istruzioni è rivolto esclusivamente a del personale
specializzato.
LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni provocati
dalla mancata osservanza nell'installazione delle norme di sicurezza attualmente in
vigore.
ATTENTION
1° - LIRE ET SUIVRE TOUTES LES INSTRUCTIONS.
2° - Gardez le telecommande hors de la portée des enfants.
3° - Il faut donner les commandes d'un lieu, où on peut voir l'automatisme.
4° - Il faut utiliser les émetteurs seulement si on voit le portail.
5° - Ce manuel d'instruction est adresse seulement au personnel specialisé.
L'enterprise R.I.B. n'accepte aucune responsabilité pour des dommages eventuels
provoqués par le manque d'observation lors de l'installation des normes de securité
actuellement en vigueur.
I
TELECOMANDO MOON 433 (2 CH ACG6081 -
Il telecomando viene fornito con una batteria stilo da 12Vdc che deve essere
sostituita ogni 6 mesi per garantire la portata ottimale .
Il telecomando è dotato della funzione POWER SAVER per salvaguardare la carica
della batteria. Se il tasto rimane premuto per più di 8 secondi il telecomando si
spegne automaticamente per poi riaccendersi ad un nuovo impulso.
È inoltre dotato di un led di segnalazione che si illumina durante il comando.

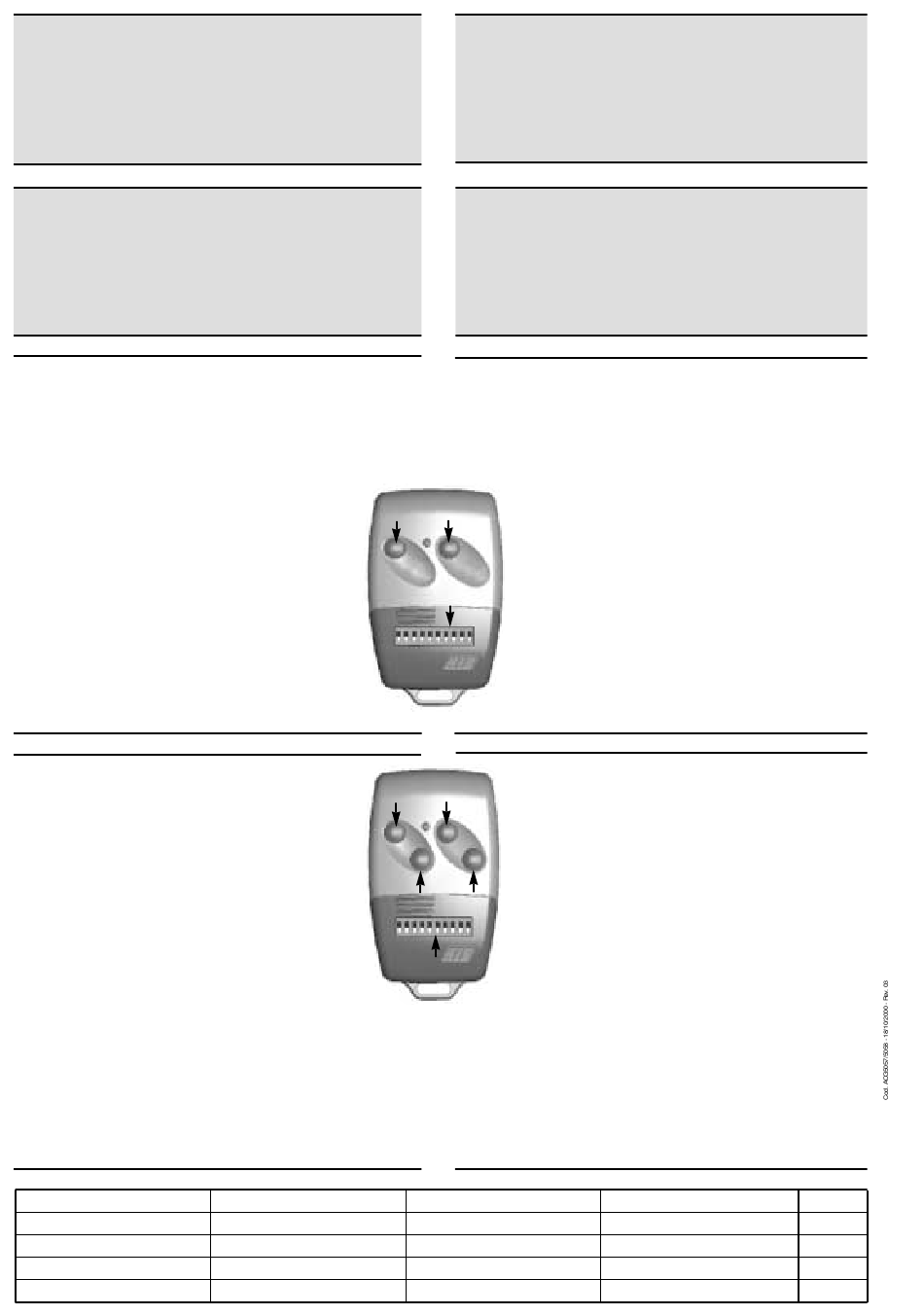

Se il telecomando è a 2 canali questo vuol dire 2 tasti e che il tasto a sinistra è canale
A e quello di destra è canale B (vedi immagine).
PROGRAMMAZIONE
Si ottiene agendo sui 10 microinterruttori (#) spostandoli in posizione
"ON" o "OFF", secondo il codice che si desidera creare. La selezione
fatta sul telecomando va ripetuta sui 10 microinterruttori (#) del
ricevitore.
ANTENNA (cod.ACG5450)
Per ottenere le migliori prestazioni degli apparati sopracitati, bisogna
installare un'antenna accordata sulla frequenza 433,92MHz .
N.B. Fare molta attenzione che il filo centrale del cavo non vada a
contatto con la calza in rame esterna, ciò renderebbe nullo il
funzionamento dell'antenna.
L'antenna va installata perpendicolarmente e deve essere in vista del
telecomando. Il cavo dell'antenna non deve passare all'interno di pilastri,
sia di metallo che di cemento o muratura varia, ma in canaline in plastica
applicate all'esterno dei pilastri.
F
TELECOMMANDE MOON 433 (2 CH ACG6081 -
La télécommande est livrée avec une pile stylo de 12Vdc qui doit
être changée tous les six mois.
La télécommande possède la fonction POWERSAVER pour sauvegarder
la charge de la pile. Si la touche reste appuyée pendant plus de 8
secondes, la télécommande s'éteint automatiquement et se rallume à la
pulsion suivante. Elle est également munie d'une led de signal qui
s'allume pendant la commande.
Si l'émetteur a 2 canaux il a 2 boutons, celui a gauche est le canal
A et celui a droite est le canal B (voir la figure).
PROGRAMMATION
On l'obtient en déplaçant les 10 minirupteurs de la position "ON" à la
position "OFF", en fonction du code que l'on désire créer. La sélection
faite sur le télécommande doit être répétée sur les 10 micro-
interrupteurs (#) du recepteur.
ANTENNE (Code ACG5450)
Pour obtenir les meilleures performances des appareils mentionnés, il est nécessaire
d'installer une antenne réglée sur la fréquence 433,92MHz.
N.B. Prêter la plus grande attention à ce que le fil central ne soit pas en
contact avec la chemise en cuivre externe, car cela réduirait à néant le rôle de
l'antenne. L'antenne doit être installée perpendiculairement et être à portée
visuelle de la télécommande. Le câble de l'antenne ne doit pas passer à l'intérieur de
poteaux en métal, en ciment ou en maçonnerie mais dans de petits conduits
appliqués à l'intérieur des poteaux.
CARATTERISTICHE TECNICHE
CONSUMO IN TRASMISSIONE
N° COMBINAZIONI POSSIBILI
PORTATA IN CONDIZIONI OTTIMALI
TEMPERATURA DI ESERCIZIO
4CH ACG6082)
ch: A
4CH ACG6082)
ch: A
CARACTERISTIQUES TECHNIQUES
CONSOMMATION EN TRANSMISSION
NOMBRE DE COMBINAISONS POSSIBLES
PORTÉE EN CONDITIONS OPTIMALES
TEMPÉRATURE DE SERVICE
1° - READ AND FOLLOW ALL THE INSTRUCTIONS.
2° - Keep the remote control out of the reach of children.
3° - Command pulses must be given from sites, where You can see the gate.
4° - Use transmitters only if You can see the gate.
5° - This instruction booklet is for specialized personnel only.
R.I.B. accepts no responsibility for any damage caused by the safety regulations at present
in force not being observed during installation.
1° - LESEN UND BEFOLGEN SIE AUFMERKSAM ALLE ANWEISUNGEN.
2° - Bewahren Sie die Funksender an einem für Kinder unzugänglichen Platz auf.
3° - Die Betätigung der automatischen Steuerungs soll nur ausgeführt werden wenn die
automatische Anlage sichtbar ist.
4° - Die Funksender nur inn den Fällen benützen wenn die automatische Anlage sichtbar ist.
5° - Diese Montageanweisung kann ausschließlich von der Fachleuten gebraucht
werden.
Die Firma R.I.B. haftet nicht für eventuelle Schäden, die bei der Installation durch
Nichtbeachtung der zur Zeit gültigen Sicherheitsvorschriften entstanden sind.
GB
MOON 433 TRANSMITTER (2 CH ACG6081 -
The remote control is supplied with a 12Vdc battery which must be
replaced every 6 months. The appliance incorporates a Powersaver function that
prevents the battery from discharging accidentally. If the button is pressed and held
for more than 8 seconds, the remote control switches off automatically and will
reactivate thereafter in response to a fresh impulse.
A led indicator lights up whenever the control is activated.
If the transmitter is at 2 channel it means 2 buttons, the left one is the channel
A and the right one is the channel B (see the picture).
ch: B
Obtained by setting the 10 dipswitches at ON or OFF, according to the
desired code.
The selection done on the transmitter has to be repeated on the 10
microswitches (#) of the receiver.
#
To deliver the maximum in terms of performance, the appliances above
require an antenna tuned to a frequency of 433,92MHz. N.B. Make
absolutely certain that the central wire of the coaxial cable does not
make contact with the copper screen, as this will render the antenna
inoperative.
The antenna is installed upright, and must be in sight of the remote control.
The cable of the antenna must not be buried internally of metal posts,
concrete pillars, columns or similar masonry structures, but routed internally of
a plastic duct fixed to the outer surface.
D
FERNBEDIENUNG MOON 433 (2 CH ACG6081 -
Die Fernbedienung wird mit 12Vdc-Stabbatterie geliefert, deren
ch: B
Austausch alle 6 Monate vorzunehmen ist.
Die Fernbedienung ist mit POWERSAVER-Funktion gegen unnötigen
Energieverbrauch der Batterie versehen. Bei länger als 8 Sekunden
dauernder Betätigung der Taste erfolgt die automatische Abschaltung der
Fernbedienung mit erneuter Einschaltung beim nächsten Impuls.
Zur Ausstattung zählt ferner eine Signalled, die bei jedem Befehl
aufleuchtet.
Ob der Radiosender 2 Kanalen hat, gibt es 2 Tasten, die nach
ch: C
ch: D
linksTaste das Kanal A ist und die nach rechts Taste das Kanal B ist
(See das Bild).
#
Die Anwahl erfolgt durch Betätigung der 10 Mikroschalter auf Position "ON"
oder "OFF" je nach gewünschtem Code. Die auf dem Radiosender
gemachte Anwahl wird auf der 10 Radioempfänger-Mikroschaltern (#)
wiedergehölt.
Zum Erhalt der optimierten Leistungsabgabe der o.g. Geräte ist die Installation einer
entsprechenden Antenne mit Einstellung auf die Frequenz 433,92MHz erforderlich.
Hinweis: Unbedingt sicherstellen, daß kein Kontakt zwischen dem zentralen Draht
des Kabels und der äußeren Kupferummantelung zustande kommen kann; bei
Kontakt ist der Betrieb der Antenne nicht möglich. Die Installation der Antenne erfolgt
senkrecht und unverdeckt bezüglich der Fernbedienung.Das Antennenkabel ist auf keinen
Fall innerhalb von Pfeilern aus Metall oder Beton bzw. sonstigen Mauerwerks, sondern
außerhalb der Pfeiler in Führungen aus Kunststoff zu verlegen.
TECHNICAL DATA
CONSUMPTION DURING TRANSMISSION
N° COMBINATIONS POSSIBLE
RANGE UNDER IDEAL CONDITIONS
OPERATING TEMPERATURE
ATTENTION
ACHTUNG
4CH ACG6082)
PROGRAMMING
ANTENNA (p/n ACG5450)
PROGRAMMIERUNG
ANTENNE (Code ACG5450)
TECHNISCHE EIGENSCHAFTEN
VERBRAUCH BEI ÜBERTRAGUNG
ANZAHL DER MÖGLICHEN KOMBINATIONEN
REICHWEITE UNTER OPTIMALEN BEDINGUNGEN
BETRIEBSTEMPERATUR
4CH ACG6082)
MOON 433
17mA
1024
160mt
-20÷+70°C
