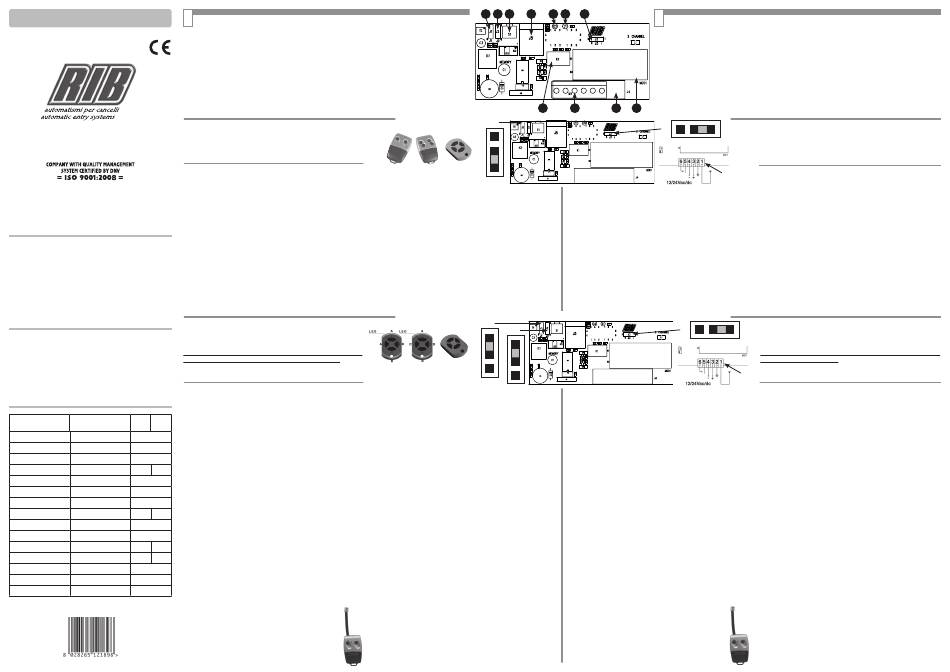

RIB RX433-A MOON LITHIO 1CH Handbuch

I
RX433-A MOON LITHIO 1CH
S1 - Per memorizzare e cancellare i codici dei telecomandi
cod. ACG5071 - c/m cod. ACG5072
J1 - Ponticello per scegliere se gestire telecomandi MOON o LITHIO
J2 - Ponticello per gestione codice fisso o variabile (ROLLING) con telecomandi LITHIO
J3 - Ponticello utilizzabile per cancellare tutti i codici dei telecomandi (ad eccezione del
J4 - Connettore rapido per innesto sui quadri elettronici RIB
J5 - Connettore per collegamento MASTER MOON (sia per utilizzo TX LITHIO che MOON)
M1- 6 morsetti a vite per cablaggio ad altre apparecchiature (modello C/M)
D1 - LED VERDE:
C
ONFIGURAZIONE PER PROGRAMMARE I TRASMETTITORI
25014 CASTENEDOLO (BS) - ITALY - Via Matteotti, 162
CLONE
Tel. +39.030.2135811 - Fax +39.030.21358279
Chiudere il jumper J1 in posizione 0 per abilitare il sistema di decodifica MOON (fornito di serie in questa posizione).
www.ribind.it - ribind@ribind.it
Chiudere il jumper J2 in posizione 1 (fornito di serie in questa posizione).
Verificare che il jumper J3 sia in posizione 1 (fornito di serie in questa posizione).
PROCEDURA STANDARD MEMORIZZAZIONE CODICI SU RX MONOCANALE MOON
- Innestare/collegare il ricevitore in assenza di tensione.
- Collegare correttamente l'antenna.
- Alimentare il quadro elettronico.
All'accensione del ricevitore i led verde e rosso si accendono per 1 secondo segnalando la presenza
Dichiariamo sotto la nostra responsabilità che questo prodotto è
dell'alimentazione.
conforme alle seguenti norme e Direttive:
a - Se la memoria sul ricevitore è vuota (versione standard), i led verde e rosso D1 e D2 si accendono
We declare, on our own responsibility, that this product comply with
alternativamente.
the following standards and Directives:
b - Se nella memoria ci sono già dei codici, i led rimangono spenti (eseguire una cancellazione totale - vedi il
1999/5/CE paragrafo "procedura di cancellazione totale codici).
1. Premere il pulsantino S1 a bordo ricevitore => il led rosso si attiva lampeggiando per 10 secondi. Durante
questo tempo è sufficiente premere uno dei tasti sul trasmettitore MOON per memorizzare il codice.
ATTENZIONE
a. Il ricevitore, oltre al codice, apprende anche il canale che si vuole utilizzare. Fate quindi attenzione al pulsante
1° - LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI.
2° - Tenete i comandi dell'automatismo (pulsantiera, telecomando etc.) fuori
b. Se non viene inviato alcun codice, dopo 10 secondi il led rosso del ricevitore si spegne segnalando l'uscita dalla
dalla portata dei bambini.
3° - Effettuare le operazioni di comando da punti ove l'automazione sia
visibile.
c. La corretta memorizzazione del codice è visualizzata dal led verde che si accende per 1 secondo.
4° - Utilizzare i telecomandi solo in vista dell'automazione.
d. Dopo avere appreso il primo codice/telecomando, il tempo utile per l'apprendimento si rinnova di altri 10 secondi
5° - Questo libretto d'istruzioni è rivolto esclusivamente a del
personale specializzato.
2. Per terminare la procedura di apprendimento codici è sufficiente lasciare trascorrere 10 secondi fino allo
LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali
spegnimento del led rosso. In alternativa potete premere per un istante il pulsantino a bordo ricevitore
danni provocati dalla mancata osservanza nell'installazione delle norme di
sicurezza attualmente in vigore.
C
ONFIGURAZIONE PER RICEVERE I TRASMETTITORI
Chiudere il jumper J1 in posizione 1 per abilitare il sistema di decodifica LITHIO.
ATTENTION
Chiudere il jumper J2 in posizione 1 CODICE FISSO "FIXED CODE" (fornito di serie in questa posizione).
1° - READ AND FOLLOW ALL THE INSTRUCTIONS.
Se si desidera utilizzare il sistema CODICE VARIABILE "ROLLING CODE" chiudere il jumper J2 in posizione 0.
2° - Keep the automatism controls (push-button, remote control, etc) out of
ATTENZIONE: Attivando il funzionamento con CODICE VARIABILE "ROLLING CODE" i telecomandi LITHIO
the reach of children.
CLONE non funzionano. Solo i telecomandi LITHIO 2CH o 4CH potranno lavorare correttamente.
3° - Command pulses must be given from sites, where You can see the
gate. Verificare che il jumper J3 sia in posizione 1 (fornito di serie in questa posizione).
4° - Use transmitters only if You can see the gate.
5° - This instruction booklet is for specialized personnel only.
PROCEDURA STANDARD DI MEMORIZZAZIONE CODICI SU RX MONOCANALE LITHIO
RIB accepts no responsibility for any damage caused by the safety
- Innestare/collegare il ricevitore in assenza di tensione.
regulations at present in force not being observed during installation.
- Collegare correttamente l'antenna.
- Alimentare il quadro elettronico.
All'accensione del ricevitore i led verde e rosso si accendono per 1 sec. segnalando la presenza dell'alimentazione.
a - Se la memoria sul ricevitore è vuota (standard), i led verde e rosso si accendono alternativamente.
CARATTERISTICHE 433-A 433-A
TECHNICAL DATA
b - Se nella memoria ci sono già dei codici, i led rimangono spenti (eseguire una cancellazione totale - vedi il paragrafo
MOON LITHIO
TECNICHE
"procedura di cancellazione totale codici").
CODICI MEMORIZZABILI CODES IN STORE 800 max. 1. Premere il pulsantino S1 a bordo ricevitore => il led rosso si attiva lampeggiando per 10 secondi. Durante questo
tempo è sufficiente premere uno dei tasti sul trasmettitore LITHIO 2CH o 4CH per memorizzare il codice.
FREQUENZA RICEZIONE RECEPTION FREQUENCY 433,92 MHz
a. Il ricevitore, oltre al codice, apprende anche il canale che si vuole utilizzare. Fate quindi attenzione al pulsante del
IMPEDENZA INGRESSO INPUT IMPEDANCE 52 ohm
b. Se non viene inviato alcun codice, dopo 10 secondi il led rosso del ricevitore si spegne segnalando l'uscita dalla
SENSIBILITÀ SENSITIVITY >2,24µV >0.3µV
ALIMENTAZIONE POWER SUPPLY 11÷30 Vac/dc
c. La corretta memorizzazione del codice è visualizzata dal led verde che si accende per un secondo.
d. Dopo avere appreso il primo codice/telecomando, il tempo utile per l'apprendimento si rinnova di altri 10 secondi e si
ASSORBIMENTO A RIPOSO ABSORPTION AT REST 20 mA
ASSORBIMENTO CH ATTIVO ABSORPTION WITH CH ACTIVE 40 mA 2. Per terminare la procedura di apprendimento codici è sufficiente lasciare trascorrere 10 secondi fino allo spegnimento
del led rosso. In alternativa potete premere per un istante il pulsantino a bordo ricevitore ed anche in questo caso il led
DECODIFICA DECODIFY DIGITAL KEELOQ
rosso si spegne per segnalare la fine della procedura di memorizzazione.
Con i led spenti il ricevitore è pronto alla ricezione dei codici memorizzati. Premete il tasto di un telecomando memorizzato
N° CANALI N. CHANNELS 1
precedentemente. Il led verde sul ricevitore si accende per un attimo segnalando il riconoscimento di un codice valido. Nello
stesso istante il relè a bordo ricevitore si attiva chiudendo il contatto che comanda l'automazione.
CONTATTO RELÉ RELAY CONTACT 0,5A 125V
Nota: Se premendo un tasto del telecomando si accende il led rosso per un attimo questo significa che il tasto/codice non è
TEMPO ECCITAZIONE EXCITATION TIME 300 ms <100 ms
TEMPO DISECCITAZIONE DE-EXCITATION TIME 300 ms <100 ms PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI
1. Chiudere il jumper J3 in posizione 0, premere e rilasciare il pulsantino a bordo ricevitore. La conferma dell'avvenuta
TEMPERATURA DI LAVORO OPERATING TEMPERATURE -10 ÷ +55°C
cancellazione totale dei codici è data dall'accensione del led rosso dopo 5 sec. che poi rimane spento.
2. Spostando il jumper J3 in posizione 1, i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo stato di
DIMENSIONI DIMENSIONS 96x43x20
memoria vuota.
Nota: Il Jumper J3 durante il normale funzionamento deve rimanere in posizione 1.
PESO WEIGHT 28÷36 g
SEGNALAZIONE MEMORIA SATURA
Se premendo il pulsantino S1 il led verde lampeggia per 6 volte, vuol dire che la memoria è piena (max 800
codici).
PROCEDURA DI INSERIMENTO CHIAVE DI ACCESSO CON MASTER MOON (FIDELIZZAZIONE)
OPZIONALE Cod. ACG6091 (SIA PER UTILIZZO TX LITHIO CHE MOON)
MASTER MOON è un dispositivo che l'installatore può usare per inserire una sua "chiave di accesso"
personale nel ricevitore.
Una volta inserita questa "chiave" il pulsantino S1 sul ricevitore viene disabilitato e solo il MASTER MOON
potrà agire sul ricevitore per aggiungere/togliere telecomandi.
N.B.: In caso decidiate di variare ripetutamente il codice di fidelizzazione su diversi impianti, è importante
CVA1911 - 15012014 - Rev. 01
L
AYOUT COMPONENTI
funzionamento è corretto
- se lampeggia alternativamente con il led rosso, nessun codice è presente in
memoria
D2 - LED ROSSO:
- se lampeggia per 10 secondi, segnala la procedura di apprendimento codici in atto
codice di fidelizzazione che, se inserito dall'installatore, non può essere rimosso)
- se emette un singolo lampeggio, segnala la ricezione di un codice non presente in
memoria
- se rimane acceso per 5 secondi, segnala che il codice di fidelizzazione non è
o MEMORY BOX (solo in modalità LITHIO)
corretto (se ricevitore configurato LITHIO)
- se lampeggia alternativamente con il led verde, segnala che nessun codice è
presente in memoria
- se emette un singolo lampeggio, segnala che si è memorizzato il codice durante la
K1 - Relè K1 => con contatto normalmente aperto, rimane attivo per 0,5s a fronte di un
fase di apprendimento
codice valido A-B-C o D
- se emette un singolo lampeggio, segnala che il codice ricevuto durante il normale
MOD1 - Modulo di ricezione schermato supereterodina
MOON MOON
E
del telecomando che premete durante la procedura di apprendimento dei codici perché sarà quello che in
seguito attiverà il sistema.
procedura di programmazione. I led verde e rosso lampeggiano alternativamente segnalando l'assenza di codici
in memoria.
e si possono memorizzare altri codici/telecomandi.
LITHIO LITHIO CLONE
E
telecomando che premete durante la procedura di apprendimento dei codici perché sarà quello che in seguito attiverà il
sistema.
procedura di programmazione. I led verde e rosso lampeggiano alternativamente segnalando l'assenza di codici in
memoria.
possono memorizzare altri codici/telecomandi.
presente in memoria e che dovete pertanto eseguire la procedura di memorizzazione dal punto 1.
J1 J2 S1 J5 D2
K1
J1
1
MOON 433 MOON CLONE
0
e d a n c h e i n q u e s t o c a s o i l l e d r o s s o s i
s p e g n e p e r s e g n a l a r e l a f i n e d e l l a p r o c e d u r a d i m e m o r i z z a z i o n e .
FUNZIONAMENTO
Con i led spenti il ricevitore è pronto alla ricezione dei codici memorizzati. Premete il tasto di un telecomando
memorizzato precedentemente. Il led verde D1 sul ricevitore si accende per un attimo segnalando il riconoscimento
di un codice valido. Nello stesso istante il relè K1 a bordo ricevitore si attiva chiudendo il contatto che comanda
l'automazione.
Nota: Se premendo un tasto del telecomando si accende il led rosso D2 per un attimo, questo significa che il tasto/
codice non è presente in memoria e che dovete pertanto eseguire la procedura di memorizzazione dal punto 1.
PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI
1. Chiudere il jumper J3 in posizione 0, premere e rilasciare il pulsantino a bordo ricevitore.
La conferma dell'avvenuta cancellazione totale dei codici è data dall'accensione del led rosso dopo 5 sec. che poi
rimane spento.
2. Spostando il jumper J3 in posizione 1, i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo
stato di memoria vuota.
Nota: Il Jumper J3 durante il normale funzionamento deve rimanere in posizione 1.
SEGNALAZIONE MEMORIA SATURA
Se premendo il pulsantino S1 il led verde lampeggia per 6 volte, vuol dire che la memoria è piena (max 800 codici).
J1
J2
1
1
LITHIO LITHIO LITHIO
2CH 4CH CLONE
0
0
che lo trascriviate ogni volta per poterlo riutilizzare in un secondo momento. Una volta inserito il codice di fidelizzazione
nel ricevitore, il suo pulsantino diventa inefficace e diventa impossibile accedere alle procedure di memorizzazione o
cancellazione del ricevitore se non si conosce il codice di accesso impostato !!
Questa procedura può essere eseguita prima/durante/dopo che sono stati registrati i codici dei telecomandi all'interno del
ricevitore.
1. Dopo avere installato il ricevitore e collegato l'antenna, prendere il MASTER MOON. Aprite il suo sportello e agite sui suoi
10 microinterruttori per impostare un vostro codice di fidelizzazione (1024 combinazioni possibili).
2. Inserite il connettore del MASTER MOON nel connettore femmina J5 del ricevitore. Il led del MASTER MOON si
accende segnalando che viene correttamente alimentato dal ricevitore (MASTER MOON NON UTILIZZA BATTERIE !)
3. Premete il pulsantino sul ricevitore. Il led rosso del ricevitore inizia a lampeggiare per 10 secondi. Durante questo
tempo è sufficiente premere uno dei tasti del MASTER MOON per memorizzare il codice di fidelizzazione. La corretta
memorizzazione del codice di fidelizzazione è segnalata dall'accensione per un secondo del led verde a bordo del ricevitore.
Nota: Da questo momento in poi il ricevitore è fidelizzato e non è più possibile utilizzare il pulsantino a bordo ricevitore per
eseguire memorizzazioni o cancellazioni codici. Per poter eseguire tali funzioni è obbligatorio usare il MASTER MOON
con il codice corretto.
PROCEDURA DI MEMORIZZAZIONE CODICI CON MASTER MOON
1. Contemporaneamente alla memorizzazione del codice di fidelizzazione il ricevitore si attiva a memorizzare i nuovi
telecomandi. Il led rosso lampeggerà per 10 secondi e durante questo tempo sarà possibile memorizzare i nuovi
telecomandi.
2. Per aggiungere in un secondo momento altri telecomandi LITHIO o MOON, si collega il MASTER MOON al ricevitore. Si
preme un pulsante sul MASTER MOON (correttamente codificato) per attivare la memorizzazione. Il led rosso lampeggerà
per 10 secondi e durante questo tempo sarà possibile memorizzare i nuovi telecomandi.
Note: - Se il tempo di 10 secondi scade, per eseguire altre memorizzazioni codici è sufficiente ripremere uno dei due tasti del
MASTER MOON per avviare un nuovo periodo di apprendimento di 10 secondi.
- Le procedure di memorizzazione codice rimangono invariate. L'unico vincolo è che per entrare in procedura bisogna
collegare il MASTER MOON, e quindi tramite uno dei due tasti abilitare il ricevitore.
- Se non viene inviato alcun codice dal MASTER MOON, dopo 10 secondi il led rosso si spegne ed il ricevitore esce
dalla procedura di programmazione. I led verde e rosso lampeggiano alternativamente segnalando l'assenza di codici
in memoria.
- Se nel ricevitore che si vuole fidelizzare sono presenti dei codici memorizzati in precedenza, questi rimangono in
memoria.
- Se un secondo installatore con MASTER MOON tenta di fidelizzare un ricevitore già fidelizzato, l'unico effetto sarà
l'accesione del led rosso fisso per 5 secondi, il quale segnala che il ricevitore è già fidelizzato. I codici presenti nel
ricevitore non verranno comunque alterati o modificati.
PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI CON MASTER MOON
1. Collegare il MASTER MOON al connettore del ricevitore (verificare che il codice di fidelizzazione sul MASTER MOON sia
corretto).
2. Chiudere il jumper J3 in posizione 0 sul ricevitore e premere uno dei 2 tasti del MASTER MOON. La conferma dell'avvenuta
cancellazione totale dei codici è data dall'accensione del led rosso dopo 5 sec. che poi rimane spento.
3. Spostando il jumper J3 in posizione 1 i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo stato di
memoria vuota.
Nota: Il codice di fidelizzazione non può essere mai cancellato !
D1 J3
G
C
B
OMPONENTS LAYOUT
S1 - For storing and deleting remote control codes
J1 - Jumper for selecting MOON or LITHIO remote controls
J2 - Jumper for using fixed or variable code (ROLLING) with LITHIO remote controls
J3 - Jumper that can be used to delete all remote control codes (except for Customer
Relationship Management code which, if entered by the installer, cannot be removed)
J4 - Quick connector for connection to RIB electronic control boards
J5 - Connector for connection to MASTER MOON (can be used with either LITHIO or
MOON TX) or to MEMORY BOX (only in LITHIO mode)
M1 - 6 screw terminals for connecting to other equipment (C/M model)
D1 - GREEN LED:
M1 J4 MOD1
- flashes once to indicate that the code has been stored during the learning phase
J3
0 1
M1
STANDARD PROCEDURE FOR MEMORISING CODES ON THE MOON MONO-CHANNEL RECEIVER
- Fit the receiver to the control board, without power
- Connect the aerial as instructed
- Switch on the supply to the control board
When the receiver is switched on the red and green LEDs come on for 1 second to indicate that power is being
supplied.
a - If the receiver memory is empty (standard version) the red and green LEDs, D1 and D2, light up alternately.
b - If there are already codes in the memory the LEDs remain unlit (perform complete cancellation - see paragraph
"procedure for completely cancelling codes").
1. Press button S1 on board the receiver => the red LED will active and flash for 10 seconds. During this time
pressing one of the keys on the MOON transmitter is sufficient to memorise the code.
a. The receiver, in addition to the code, also learns the channel that you wish to use. Therefore take note of the key
that you press on the remote control during the code registering procedure as it will be the one that will activate
the system in the future.
b. If no code is sent, after 10 seconds the red LED on the receiver will go out indicating exit from the programming
procedure. The red and green lights will flash alternately indicating the absence of codes in the memory.
c. Correct memorisation of the code is indicated by the green LED coming on for 1 second.
d. After having registered the first code/remote control, the time available for registering is renewed by another 10
seconds and you can memorise other codes/remotes.
J3
0 1
STANDARD PROCEDURE FOR MEMORISING CODES ON THE LITHIO MONO-CHANNEL RECEIVER
- Fit the receiver to the control board, without power.
- Connect the aerial as instructed.
- Switch on the supply to the control board.
Following the receiver operation the red and green leds lit for 1 sec. Indicating power supply presence.
a - In case of receiver memory empty (default) the red and green leds flash alternatively.
b - In case of codes already stored into the memory the leds remain off, perform a total erasing, as described in the
para. "procedure for total codes erasing".
1. By depressing the small pushbutton S1 on the receiver the red led lits, flashing for 10 seconds. Before
such time elapses it is possible to store the code by depressing one of the buttons on the transmitter
LITHIO 2CH or 4CH.
a. The receiver stores the channel to be used, beside the code. Take note of remote control pushbutton being
operated during the codes storage procedure, since it will be the one to be used to activate the system.
b. In case no code is stored, after 10 seconds the receiver red led will shut off , indicating the end of the
programming procedure. The red and green leds flash alternatively indicating the absence of codes in the
memory
c. The correct code programming can be monitored through the green led lighting for 1 second.
d. Following the first code storage the operation time resets and other codes can be stored.
2. To end the codes storage procedure allow an elapsing time of 10 seconds, until the red led turns off.
Alternatively it is possible to shortly depress the small pushbutton on the receiver: again the red led will turns off to
indicate the end of the storage procedure.
With the leds off the receiver is ready to receive the codes as stored. Depress the pushbutton of a remote control
previously programmed, the green led on the receiver lits for a moment indicating the monitoring of a valid code.
Simultaneously the relay inside the receiver operates closing the contact for actuator operation.
Note: in case the red led lits shortly following operation of a remote control pushbutton, no code is stored in the
memory, and hence the storage procedure must be performed from step 1.
PROCEDURE FOR COMPLETELY CANCELLING CODES
1. Close jumper J3 in position 0, press and release the small button on the receiver.
Confirmation of the complete cancellation of the codes is given by the lighting up of the red LED after 5 sec.; it will
then go out.
2. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory
is empty.
Note: During normal functioning Jumper J3 must remain in position 1.
MEMORY FULL SIGNAL
If upon pressing button S1 the green LED flashes 6 times, this means that the memory is full (max
800 codes).
PROCEDURE FOR ACCESS KEY STORAGE WITH MASTER MOON (FIDELIZATION)
OPTIONAL code ACG6091 (FOR BOTH LITHIO AND MOON TX)
MASTER MOON is a device to be used by the installation operator to store a personal access key
in the receiver.
Once this "key" is stored , the S1 pushbutton on the receiver is disabled and only the MASTER
MOON will be able to act on the receiver to add or to remove the remote controls.
- flashes once to indicate that the code received during normal operation is correct
- flashes alternately with red LED to indicate that no code is stored in the memory
D2 - RED LED:
- flashes for 10 seconds to indicate that the code learning procedure is under way
- flashes once to indicate that a code not present in the memory has been received
- lights up for 5 seconds to indicate that the Customer Relationship Management code
is incorrect (if LITHIO receiver is configured)
- flashes alternately with green LED to indicate that no code is stored in the memory
K1 - K1 Relay => with normally open contact, remains active for 0.5s in case of valid
A-B-C or D code
MOD1 - Screened superheterodyne receiver module
C
MOON MOON CLONE
ONFIGURATION FOR PROGRAMMING AND
TRANSMITTERS
Close jumper J1 in position 0 to enable the MOON decoding system (supplied in this position).
Close jumper J2 in position 1 (supplied in this position).
Make sure jumper J3 is in position 1 (supplied in this position).
2. A pause of 10 seconds, or until the red LED goes out, is enough to terminate the code registration procedure.
Alternatively you can press the button on board the receiver for a scond; also in this case the red LED will go out
indicating the end of the memorisation procedure.
OPERATION
With the LEDs off the receiver is ready to receive memorised codes. Press the key of a previously memorised remote
control. The green LED (D1) on the receiver will light up for a second to indicate recognition of a valid code. At the
same time relay K1 on board the receiver activates, closing the contact that controls the automation.
Note: If upon pressing the button on the remote control the red LED (D2) comes on for a second, this means that the
button/code is not in the memory and therefore you will have to follow the memorisation procedure from point 1.
PROCEDURE FOR COMPLETELY CANCELLING CODES
1. Close jumper J3 in position 0, press and release the small button on the receiver.
Confirmation of the complete cancellation of the codes is given by the lighting up of the red LED after 5 sec.; it will
then go out.
2. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory
is empty.
Note: During normal functioning Jumper J3 must remain in position 1.
MEMORY FULL SIGNAL
If upon pressing button S1 the green LED flashes 6 times, this means that the memory is full (max 800 codes).
C
LITHIO LITHIO CLONE
ONFIGURATION FOR RECEIVING AND TRANSMITTERS
Close jumper J1 in position 1 to enable the LITHIO decoding system.
Close jumper J2 in position 1 "FIXED CODE" (supplied in this position).
Close jumper J2 in position 0 if you want to use the "ROLLING CODE" system
WARNING: LITHIO CLONE remote controls do not work if "ROLLING CODE" is used; in this case only LITHIO
2CH or 4CH remote controls will work correctly.
Make sure jumper J3 is in position 1 (supplied in this position).
M1
N.B.: In case the identification code has to be repeatedly changed on different systems, it is of upmost importance
to take note of every new code to use it at next variation. Once the identification code has been stored into
the receiver, the pushbutton is no longer in operation and the access to the storage or erasing procedure is
prevented !!
This operation can be carried out before, during or after the codes of the remote controls inside the receiver have
been recorded.
1. Following receiver installation and aerial connection, on the MASTER MOON , open the access panel and operate
the 10 microswitches to set a personal identification code (1024 possible combinations).
2. Insert the MASTER MOON connector into the receiver socket connector J5. The led on the MASTER MOON
lits, monitoring the correct supply from the receiver (MASTER MOON DOES NOT USE BATTERIES !)
3. Depress the button on the receiver, the red led on the receiver flashes for 10 seconds. During this time it
is possible to operate one of the buttons on the MASTER MOON to store the identification code. The correct
storage of the identification code is monitored by the receiver green led ligting for one second.
Note: Now the receiver is fidelizate and it's not more possible to use the button on board the receiver for
memorizations or erasures codes. For being able to execute such functions it is obligatory to use the MASTER
MOON with the correct code.
PPROCEDURE FOR CODES STORAGE WITH MASTER MOON
1. Following storage of the identification code, the receiver enables the storage of new remote controls code. The red
led will flash for 10 seconds: during such time it will be possible to store the new remote controls code.
2. To add subsequenly other LITHIO or MOON remote controls, connect the MASTER MOON to the receiver and
press a pushbutton on the MASTER MOON (correctly coded) to activate the storage. The red led will hence flash
for 10 seconds, during which time it will be possible to store the new remote controls.
Notes: - On elapsing the 10 seconds time, to further store any code press again one of the two buttons of the
MASTER MOON to start a new 10 seconds cycle.
- The code storage procedures are identical, only condition being to connect the Master Moon and hence,
through one of the two buttons, enable the receiver.
- If no code is transmitted by the MASTER MOON, after 10 seconds the red led turns off. Hence the receiver
exits the storage procedure and the green and red leds flash alternatively to indicate absence of codes in the
memory.
- Any identification code previously stored into the receiver remains active in the memory.
- A second attempt to store an identification code through Master Moon, in a receiver already code identified,
will result in lighting of the red led for 5 seconds, to indicate an identification code is already stored into the
receiver. The codes stored into the receiver will not altered or modified anyway.
PROCEDURE FOR TOTAL CODES ERASING WITH MASTER MOON
1. Connect the MASTER MOON to the connector on the receiver (ensure the correct identification code is stored n
the MASTER MOON).
2. Close the jumper J3 in position 0 on the receiver and shortly depress one of the two MASTER MOON buttons. The
red led will light after 5 seconds and then turn off, to indicate the total erasing of the codes has been successfully
accomplished.
3. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory
is empty.
Note: Erasing of identification code is not allowed !
