RIB RX433-A MOON LITHIO 2CH Handbuch

RX433-A MOON LITHIO 2CH
I cod. ACG5075 - c/m cod. ACG5076
Dichiariamo sotto la nostra responsabilità che questo prodotto è conforme alle norme e Direttive: 1999/5/CE.

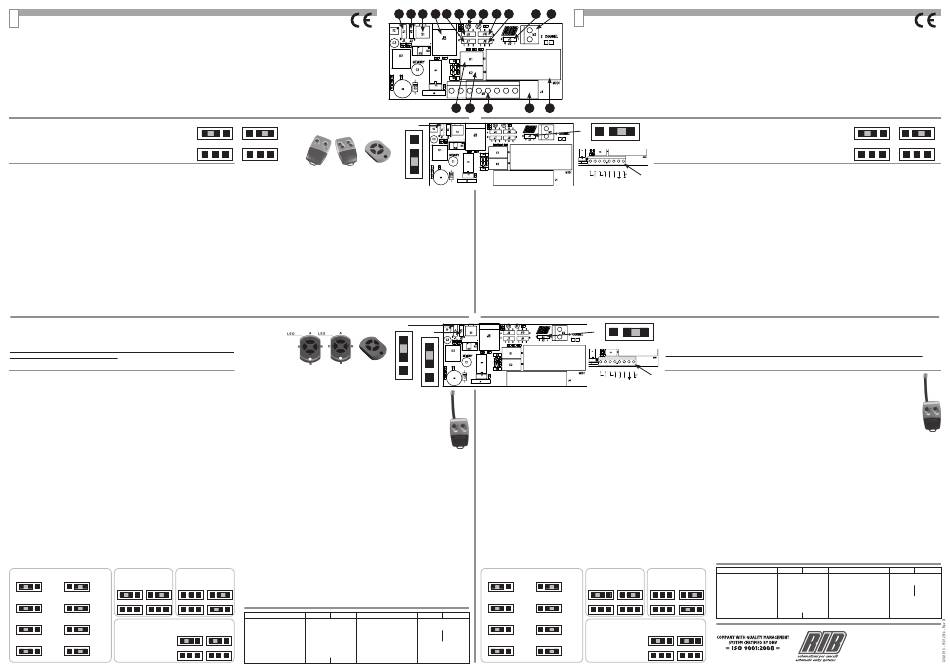

L
AYOUT COMPONENTI
S1 - Per memorizzare e cancellare i codici dei telecomandi
J1 - Ponticello per scegliere se gestire telecomandi MOON o LITHIO
J2 - Ponticello per gestione codice fisso o variabile (ROLLING) con telecomandi LITHIO
J3 - Ponticello utilizzabile per cancellare tutti i codici dei telecomandi (ad eccezione del codice di fidelizzazione che, se
inserito dall'installatore, non può essere rimosso)
J4 - Connettore rapido per innesto sui quadri elettronici RIB
J5 - Connettore per collegamento MASTER MOON (sia per utilizzo TX LITHIO che MOON) o MEMORY BOX (solo in
modalità LITHIO)
J7-J8-J9-J10 Jumpers di selezione relè - da attivare in base al canale A-B-C-D scelto
M1- 8 morsetti a vite per cablaggio ad altre apparecchiature (modello C/M)
M2- Morsetti per collegamento uscita relè R2 quando presente J4
D1 - LED VERDE:
C
MOON MOON CLONE
ONFIGURAZIONE PER PROGRAMMARE I TRASMETTITORI E
Chiudere il jumper J1 in posizione 0 per abilitare il sistema di decodifica MOON (fornito di serie in questa posizione).
Il jumper J2 in posizione 1 (fornito di serie in questa posizione) non è abilitato in questa configurazione
Verificare che il jumper J3 sia in posizione 1 (fornito di serie in questa posizione).
ATTENZIONE: IN MODALITA' MOON I JUMPER J7-J8-J9-J10 DEVONO OBBLIGATORIAMENTE ESSERE
POSIZIONATI COME DA IMMAGINE A LATO (CONFIGURAZIONE DI DEFAULT).
PROCEDURA STANDARD DI MEMORIZZAZIONE CODICI SU RX BICANALE MOON
Si differenzia dalla procedura memorizzazione codici su RX433-A MOON MONOCANALE in quanto è possibile determinare quale dei due relè a bordo ricevitore attivare
e con quali tasti del/dei trasmettitori.
Memorizzazione codici su relè K1.
All'accensione del ricevitore i led verde e rosso si accendono per 1 secondo segnalando la presenza dell'alimentazione.
a - Se la memoria sul ricevitore è vuota (versione standard), i led verde e rosso D1 e D2 si accendono alternativamente.
b - Se nella memoria ci sono già dei codici, i led rimangono spenti (eseguire una cancellazione totale - vedi il paragrafo "procedura di cancellazione totale codici).
1. Premere il pulsantino S1 a bordo ricevitore => il led rosso si attiva lampeggiando per 10 secondi e segnalando che i codici che verranno memorizzati
saranno associati al funzionamento del relè K1. Durante questo tempo è sufficiente premere uno dei tasti sul trasmettitore per memorizzare il codice.
a. Il ricevitore, oltre al codice, apprende anche il canale che si vuole utilizzare. Fate quindi attenzione al pulsante del telecomando che premete durante la procedura di
apprendimento dei codici perché sarà quello che in seguito attiverà il relè K1.
b. Se non viene inviato alcun codice, dopo 10 secondi il led rosso del ricevitore si spegne segnalando l'uscita dalla procedura di programmazione. I led verde e rosso
lampeggiano alternativamente segnalando l'assenza di codici in memoria.
c. La corretta memorizzazione del codice è visualizzata dal led verde che si accende per un secondo.
d. Dopo avere appreso il primo codice/telecomando, il tempo utile per l'apprendimento si rinnova di altri 10 secondi e si possono memorizzare altri codici/telecomandi.
2. Per terminare la procedura di apprendimento codici è sufficiente lasciare trascorrere 10 secondi fino allo spegnimento del led rosso. In alternativa potete premere per
un istante il pulsantino a bordo ricevitore ed anche in questo caso il led rosso si spegne per segnalare la fine della procedura di memorizzazione.
Memorizzazione codici su relè K2.
All'accensione del ricevitore i led verde e rosso si accendono per 1 sec. segnalando la presenza dell'alimentazione.
a - Se la memoria sul ricevitore è vuota (versione standard), i led verde e rosso si accendono alternativamente.
b - Se nella memoria ci sono già dei codici, i led rimangono spenti (eseguire una cancellazione totale - vedi il paragrafo "procedura di cancellazione totale codici).
1. Premere il pulsantino S1 a bordo ricevitore => il led rosso si attiva lampeggiando.
2. Premere nuovamente il pulsantino S1 a bordo ricevitore => il led rosso si spegne e si attiva lampeggiando il led verde per 10 secondi segnalando che i
codici che verranno memorizzati saranno associati al funzionamento del relè K2. Durante questo tempo è sufficiente premere uno dei tasti sul trasmettitore
per memorizzare il codice.
C
LITHIO LITHIO CLONE
ONFIGURAZIONE PER RICEVERE I TRASMETTITORI E
Chiudere il jumper J1 in posizione 1 per abilitare il sistema di decodifica LITHIO.
Chiudere il jumper J2 in posizione 1 CODICE FISSO "FIXED CODE" (fornito di serie in questa posizione).
Se si desidera utilizzare il sistema CODICE VARIABILE "ROLLING CODE" chiudere il jumper J2 in posizione 0.
ATTENZIONE: Attivando il funzionamento con CODICE VARIABILE "ROLLING CODE" i telecomandi LITHIO CLONE non funzionano. Solo
i telecomandi LITHIO 2CH o 4CH potranno lavorare correttamente.
Verificare che il jumper J3 sia in posizione 1 (fornito di serie in questa posizione).
PROCEDURA STANDARD DI MEMORIZZAZIONE CODICI SU RX BICANALE LITHIO
- Innestare/collegare il ricevitore in assenza di tensione.
- Collegare correttamente l'antenna.
- Alimentare il quadro elettronico.
All'accensione del ricevitore i led verde e rosso si accendono per 1 sec. segnalando la presenza dell'alimentazione.
a - Se la memoria sul ricevitore è vuota (standard), i led verde e rosso si accendono alternativamente.
b - Se nella memoria ci sono già dei codici, i led rimangono spenti (eseguire una cancellazione totale - vedi il paragrafo "procedura di cancellazione totale codici").
Nota: È sufficiente memorizzare uno dei 2 tasti/canale o uno dei 4 tasti/canale per memorizzarli tutti (se si memorizza il canale A di un trasmettitore bicanale, di default
sarà memorizzato anche il canale B - se si memorizza il canale A di un trasmettitore quadricanale, di default saranno memorizzati anche i canali B, C e D).
1. Premere il pulsantino S1 a bordo ricevitore => il led rosso si attiva lampeggiando per 10 secondi. Durante questo tempo è sufficiente premere uno dei tasti
sul trasmettitore LITHIO 2CH o 4CH per memorizzare il codice.
a. Se non viene inviato alcun codice, dopo 10 secondi il led rosso del ricevitore si spegne segnalando l'uscita dalla procedura di programmazione. I led verde e rosso
lampeggiano alternativamente segnalando l'assenza di telecomandi in memoria.
b. La corretta memorizzazione del telecomando è visualizzata dal led verde che si accende per un secondo.
c. Dopo avere appreso il primo telecomando, il tempo utile per l'apprendimento si rinnova e si possono memorizzare altri telecomandi.
2. Per terminare la procedura di apprendimento codici è sufficiente lasciare trascorrere 10 secondi fino allo spegnimento del led rosso. In alternativa potete premere
per un attimo il pulsantino a bordo ricevitore ed anche in questo caso il led rosso si spegne per segnalare la fine della procedura di memorizzazione.
Con i led spenti il ricevitore è pronto alla ricezione dei codici memorizzati. Premete il tasto di un telecomando memorizzato precedentemente. Il led verde sul ricevitore si
accende per un attimo segnalando il riconoscimento di un codice valido. Nello stesso istante il relè a bordo ricevitore si attiva per 0,5 secondi chiudendo il contatto che
comanda l'automazione.
Nota: Se premendo un tasto del telecomando si accende il led rosso per un attimo questo significa che il telecomando non è presente in memoria e che dovete pertanto
eseguire la procedura di memorizzazione dal punto 1.
PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI
1. Chiudere il jumper J3 in posizione 0, e premere per un attimo il pulsantino a bordo ricevitore. La conferma dell'avvenuta cancellazione totale dei codici è data
dall'accensione del led rosso dopo 5 sec. che poi rimane spento.
2. Spostando il jumper J3 in posizione 1, i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo stato di memoria vuota.
Nota: Il Jumper J3 durante il normale funzionamento deve rimanere in posizione 1.
SEGNALAZIONE MEMORIA SATURA
Se premendo il pulsantino S1 il led verde lampeggia per 6 volte, vuol dire che la memoria è piena (max 800 codici).
Configurare tramite i Jumper J7 - J8 - J9 - J10 il canale che si intende utilizzare seguendo la tabella sottostante:
CONFIGURAZIONE DI DEFAULT ALTRO ESEMPIO DI CONFIGURAZIONE
ATTIVA ATTIVA
CANALE A ATTIVA RELE' K1 CANALE D ATTIVA RELE' K1
1 A 2 1 A 2
CANALE B ATTIVA RELE' K2 CANALE B ATTIVA RELE' K2
RELE' K1 RELE' K2
J8
CON TASTO A CON TASTO A 1 A 2 1 B 2 1
1 B 2 1 B 2
1 C 2 1 D 2 1
RELE' K1 RELE' K2
J10
CON TASTO B CON TASTO B
1 C 2 1 C 2 ATTENZIONE: I 2 JUMPER DI CONFIGURAZIONE DEVONO ESSERE SEMPRE
RELE' K1 RELE' K2
J7 POSIZIONATI UNO A SINISTRA (POSIZIONE 1) E UNO A DESTRA (POSIZIONE 2).
CON TASTO C CON TASTO C
NON 1 A
PERTANTO ESEGUIRE LA
CONFIGURAZIONE COME DA ESEMPIO
1 D 2 1 D 2
A LATO.
RELE' K1 RELE' K2
1 C
J9
IL RICEVITORE PUR RICONOSCENDO I
CON TASTO D CON TASTO D
CODICI CANALE NON ATTIVA I RELE'.
- se emette un singolo lampeggio, segnala che si è memorizzato il codice durante la fase di apprendimento
- se emette un singolo lampeggio, segnala che il codice ricevuto durante il normale funzionamento è corretto
- se lampeggia alternativamente con il led rosso, nessun codice è presente in memoria
D2 - LED ROSSO:
- se lampeggia per 10 secondi, segnala la procedura di apprendimento codici in atto
- se emette un singolo lampeggio, segnala la ricezione di un codice non presente in memoria
- se rimane acceso per 5 secondi, segnala che il codice di fidelizzazione non è corretto (se ricevitore configurato
LITHIO)
- se lampeggia alternativamente con il led verde, segnala che nessun codice è presente in memoria
K1 - Relè K1 => con contatto normalmente aperto, rimane attivo per 0,5s a fronte di un codice valido A-B-C o D in base
al settaggio eseguito tramite i jumper J7-J8-J9-J10.
K2 - Relè K2 => con contatto normalmente aperto (N.O.), rimane attivo per 0,5S a fronte di un codice valido A-B-C o D
in base al settaggio eseguito tramite i jumper J7-J8- J9-J10.
MOD1 - Modulo di ricezione schermato supereterodina
1 A 2 1 B 2
A B
1 C 2 1 D 2
C D
a. Il ricevitore, oltre al codice,
MOON 433 MOON CLONE
apprende anche il canale che
si vuole utilizzare. Fate quindi
attenzione al pulsante del
telecomando che premete durante la procedura di apprendimento dei codici perché sarà quello che in seguito attiverà il relè K2.
b. Se non viene inviato alcun codice, dopo 10 secondi il led verde del ricevitore si spegne segnalando l'uscita dalla procedura di programmazione. I led verde e rosso
lampeggiano alternativamente segnalando l'assenza di codici in memoria.
c. La corretta memorizzazione del codice è visualizzata dal led rosso che si accende per un secondo .
d. Dopo avere appreso il primo codice/telecomando, il tempo utile per l'apprendimento si rinnova di altri 10 secondi e si possono memorizzare altri codici/telecomandi.
3. Per terminare la procedura di apprendimento codici è sufficiente lasciare trascorrere 10 secondi fino allo spegnimento del led verde. In alternativa potete premere per
un istante il pulsantino a bordo ricevitore ed anche in questo caso il led verde si spegne per segnalare la fine della procedura di memorizzazione.
Con i led spenti il ricevitore è pronto alla ricezione dei codici memorizzati. Premete il tasto di un telecomando memorizzato precedentemente. Il led verde D1 sul ricevitore
si accende per un attimo segnalando il riconoscimento di un codice valido. Nello stesso istante il relè K1 o il relè K2 a bordo ricevitore si attiva chiudendo il contatto che
comanda l'automazione.
Nota: Se premendo un tasto del telecomando si accende il led rosso D2 per un attimo questo significa che il tasto/codice non è presente in memoria e che dovete pertanto
eseguire la procedura di memorizzazione dal punto 1.
PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI
1. Chiudere il jumper J3 in posizione 0, premere e rilasciare il pulsantino a bordo ricevitore.
La conferma dell'avvenuta cancellazione totale dei codici è data dall'accensione del led rosso dopo 5 sec. che poi rimane spento.
2. Spostando il jumper J3 in posizione 1, i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo stato di memoria vuota.
Nota: Il Jumper J3 durante il normale funzionamento deve rimanere in posizione 1.
SEGNALAZIONE MEMORIA SATURA
Se premendo il pulsantino S1 il led verde lampeggia per 6 volte, vuol dire che la memoria è piena (max 800 codici).
P R O C E D U R A D I
INSERIMENTO CHIAVE
DI ACCESSO CON MASTER
MOON (FIDELIZZAZIONE) -
OPTIONAL cod. ACG6091
(SIA PER UTILIZZO TX
LITHIO CHE MOON)
MASTER MOON è un
LITHIO LITHIO LITHIO
dispositivo che l'installatore
2CH 4CH CLONE
può usare per inserire una
sua "chiave di accesso"
personale nel ricevitore.
Una volta inserita questa
"chiave" il pulsantino S1 sul ricevitore viene disabilitato e solo il MASTER MOON potrà agire sul ricevitore per aggiungere/togliere telecomandi.
N.B.: In caso decidiate di variare ripetutamente il codice di fidelizzazione su diversi impianti, è importante che lo trascriviate ogni volta per poterlo
riutilizzare in un secondo momento. Una volta inserito il codice di fidelizzazione nel ricevitore, il suo pulsantino diventa inefficace e diventa
impossibile accedere alle procedure di memorizzazione o cancellazione del ricevitore se non si conosce il codice di accesso impostato !!
Questa procedura può essere eseguita prima/durante/dopo che sono stati registrati i codici dei telecomandi all'interno del ricevitore.
1. Dopo avere installato il ricevitore e collegato l'antenna, prendere il MASTER MOON. Aprite il suo sportello e agite sui suoi 10 microinterruttori
per impostare un vostro codice di fidelizzazione (1024 combinazioni possibili).
2. Inserite il connettore del MASTER MOON nel connettore femmina del ricevitore. Il led del MASTER MOON si accende segnalando che viene
correttamente alimentato dal ricevitore (MASTER MOON NON UTILIZZA BATTERIE !)
3. Premete il pulsantino sul ricevitore. Il led rosso del ricevitore inizia a lampeggiare per 10 secondi. Durante questo tempo è sufficiente
premere uno dei tasti del MASTER MOON per memorizzare il codice di fidelizzazione. La corretta memorizzazione del codice di fidelizzazione è segnalata
dall'accensione per un secondo del led verde a bordo del ricevitore.
Nota: Da questo momento in poi il ricevitore è fidelizzato e non è più possibile utilizzare il pulsantino a bordo ricevitore per eseguire memorizzazioni o cancellazioni
codici. Per poter eseguire tali funzioni è obbligatorio usare il MASTER MOON con il codice corretto.
PROCEDURA DI MEMORIZZAZIONE CODICI CON MASTER MOON
1. Contemporaneamente alla memorizzazione del codice di fidelizzazione il ricevitore si attiva a memorizzare i nuovi telecomandi. Il led rosso lampeggerà per 10 secondi
e durante questo tempo sarà possibile memorizzare i nuovi telecomandi.
2. Per aggiungere in un secondo momento altri telecomandi LITHIO o MOON, si collega il MASTER MOON al ricevitore. Si preme un pulsante sul MASTER MOON
(correttamente codificato) per attivare la memorizzazione. Il led rosso lampeggerà per 10 secondi e durante questo tempo sarà possibile memorizzare i nuovi
telecomandi.
Note: Se il tempo di 10 secondi scade, per eseguire altre memorizzazioni codici è sufficiente ripremere uno dei due tasti del MASTER MOON per avviare un nuovo
periodo di apprendimento di 10 secondi.
- Le procedure di memorizzazione codice rimangono invariate. L'unico vincolo è che per entrare in procedura bisogna collegare il MASTER MOON, e quindi tramite
uno dei due tasti abilitare il ricevitore.
- Se non viene inviato alcun codice dal MASTER MOON, dopo 10 secondi il led rosso si spegne ed il ricevitore esce dalla procedura di programmazione. I led verde e
rosso lampeggiano alternativamente segnalando l'assenza di codici in memoria.
- Se nel ricevitore che si vuole fidelizzare sono presenti dei codici memorizzati in precedenza, questi rimangono in memoria.
- Se un secondo installatore con MASTER MOON tenta di fidelizzare un ricevitore già fidelizzato, l'unico effetto sarà l'accesione del led rosso fisso per 5 secondi, il
quale segnala che il ricevitore è già fidelizzato. I codici presenti nel ricevitore non verranno comunque alterati o modificati.
PROCEDURA DI CANCELLAZIONE TOTALE DEI CODICI CON MASTER MOON
1. Collegare il MASTER MOON al connettore del ricevitore (verificare che il codice di fidelizzazione sul MASTER MOON sia corretto).
2. Chiudere il jumper J3 in posizione 0 sul ricevitore e premere per un attimo uno dei 2 tasti del MASTER MOON. La conferma dell'avvenuta cancellazione totale dei
A 2 1 B 2
codici è data dall'accensione del led rosso dopo 5 sec. che poi rimane spento.
3. Spostando il jumper J3 in posizione 1 i led verde e rosso iniziano a lampeggiare alternativamente segnalando lo stato di memoria vuota.
Nota: Il codice di fidelizzazione non può essere mai cancellato !
C 2 1 D 2
CARATTERISTICHE TECNICHE 433-A MOON 433-A LITHIO CARATTERISTICHE TECNICHE
CODICI MEMORIZZABILI 800 max. N° CANALI
FREQUENZA RICEZIONE 433,92 MHz CONTATTO RELÉ
IMPEDENZA INGRESSO 52 ohm TEMPO ECCITAZIONE
2 1 B 2
SENSIBILITÀ >2,24µV >0.3µV TEMPO DISECCITAZIONE
ALIMENTAZIONE 11÷30 Vac/dc TEMPERATURA DI LAVORO
2 1 D 2 ASSORBIMENTO A RIPOSO 20 mA DIMENSIONI
ASSORBIMENTO CH ATTIVO 40 mA PESO
DECODIFICA DIGITAL KEELOQ
J1 J2 S1 J5 J7 J8 D2 D1 J10 J9 J3 M2
K1 K2 M1 J4 MOD1
J1
1
0
memorising procedure on RX433-A MOON MONO-CHANNEL as it is possible to determine which of the relays to activate on board the receiver and with which buttons
on the transmitter/s.
Memorisation of codes on relay K1.
When the receiver is switched on the red and green LEDs come on for 1 second to indicate that power is being supplied.
a - If the receiver memory is empty (standard version) the red and green LEDs, D1 and D2, light up alternately.
b - If there are already codes in the memory the LEDs remain unlit (perform complete cancellation - see paragraph "procedure for completely cancelling codes").
1. Press button S1 on board the receiver => the red LED will activate and flash for 10 seconds, indicating that the codes memorised will be connected to the
functioning of relay K1. During this time pressing one of the keys on the transmitter is sufficient to memorise the code.
a. The receiver, in addition to the code, also learns the channel that you wish to use. Therefore take note of the key that you press on the remote control during the
code registering procedure as it will be the one that will activate relay K1 in the future.
b. If no code is sent, after 10 seconds the red LED on the receiver will go out indicating exit from the programming procedure. The red and green lights will flash
alternately indicating the absence of codes in the memory.
c. Correct memorisation of the code is indicated by the green LED which comes on for 1 second.
d. After having registered the first code/remote control, the time available for registering is renewed by another 10 seconds and you can memorise other codes/remotes.
2. A pause of 10 seconds, or until the red LED goes out, is enough to terminate the code registration procedure. Alternatively you can press the button on board the
receiver for a second; also in this case the red LED will go out indicating the end of the memorisation procedure.
Memorisation of codes on relay K2.
When the receiver is switched on the red and green LEDs come on for 1 second to indicate that power is being supplied.
a - If the receiver memory is empty (standard version) the red and green LEDs, D1 and D2, light up alternately.
b - If there are already codes in the memory the LEDs remain unlit (perform complete cancellation - see paragraph "procedure for completely cancelling codes").
1. Press button S1 on board the receiver => the red LED will activate and flash.
J1
J2
1
1
0
0
STANDARD PROCEDURE FOR MEMORISING CODES ON LITHIO RX BI-CHANNEL
- Fit the receiver to the control board, without power.
- Connect the aerial as instructed.
- Switch on the supply to the control board.
Following the receiver operation the red and green leds lit for 1 sec. Indicating power supply presence.
a - In case of receiver memory empty (default) the red and green leds flash alternatively.
b - In case of codes already stored into the memory the leds remain off, perform a total erasing, as described in the paragraph. "procedure for total codes erasing".
Note: The programming of one of two buttons/channels or one of four buttons/channels will entail the programming of all the buttons/channels (following programming of
channel A of a two channel transmitter, as default the channel B will be programmed as well -following programming of channel A of a four channel transmitter, as
default the channels B, C and D will be programmed as well).
1. By depressing the small pushbutton S1 on the receiver the red led lits, flashing for 10 seconds. Before such time elapses it is possible to store the code by
depressing one of the buttons on the transmitter LITHIO 2CH or 4CH.
a - In case no code is stored, after 10 seconds the receiver red led will shut off , indicating the end of the programming procedure. The red and green leds flash
alternatively indicating the absence of remote controls in the memory.
b - The correct remote control programming can be monitored through the green led lighting for 1 second.
c - Following the first remote control storage the operation time resets and other remote controls can be stored.
2. To end the codes storage procedure allow an elapsing time of 10 seconds, until the red led turns off. Alternatively it is possible to shortly depress the small
pushbutton on the receiver: again the red led will turns off to indicate the end of the storage procedure.
With the leds off the receiver is ready to receive the codes as stored. Depress the pushbutton of a remote control previously programmed, the green led on the receiver
lits for a moment indicating the monitoring of a valid code. Simultaneously the relay inside the receiver operates for 0,5 seconds closing the contact for actuator operation.
Note: in case the red led lits shortly following operation of a remote control pushbutton, no remote control is stored in the memory, and hence the storage procedure must
be performed from step 1.
PROCEDURE FOR COMPLETELY CANCELLING CODES
1. Close jumper J3 in position 0, press and release the small button on the receiver. Confirmation of the complete cancellation of the codes is given by the lighting
up of the red LED after 5 sec.; it will then go out.
2. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory is empty.
Note: During normal functioning Jumper J3 must remain in position 1.
MEMORY FULL SIGNAL
If upon pressing button S1 the green LED flashes 6 times, this means that the memory is full (max 800 codes).
Configure the channel you want to use with jumpers J7 - J8 - J9 - J10 as shown in the following table:
ACTIVATE ACTIVATE
1 A 2 1 A 2
RELAY K1 RELAY K2
J8
WITH 'A' KEY WITH 'A' KEY
1 B 2 1 B 2
RELAY K1 RELAY K2
J10
WITH 'B' KEY WITH 'B' KEY
433-A MOON 433-A LITHIO
2
1 C 2 1 C 2
0,5A 125V RELAY K1 RELAY K2
J7
WITH 'C' KEY WITH 'C' KEY
300 ms <100 ms
300 ms <100 ms
-10 ÷ +55°C 1 D 2 1 D 2
RELAY K1 RELAY K2
96x43x20
J9
WITH 'D' KEY WITH 'D' KEY
28÷36 g
RX433-A MOON LITHIO 2CH
G
code ACG5075 - c/m code ACG5076
B
We declare, on our own responsibility, that this product comply with the following standards and Directives: 1999/5/CE.
C
OMPONENTS LAYOUT
S1 - For storing and deleting remote control codes
J1 - Jumper for selecting MOON or LITHIO remote controls
J2 - Jumper for using fixed or variable code (ROLLING) with LITHIO remote controls
J3 - Jumper that can be used to delete all remote control codes (except for Customer Relationship Management code
which, if entered by the installer, cannot be removed)
J4 - Quick connector for connection to RIB electronic control boards
J5 - Connector for connection to MASTER MOON (can be used with either LITHIO or MOON TX) or to MEMORY BOX
(only in LITHIO mode)
J7-J8-J9-J10 Relay selection jumpers - to be used according to the A-B-C-D channel selected
M1 - 8 screw terminals for connecting to other equipment (C/M model)
M2 - Terminals for connecting to output of relay R2 when J4 is present
D1 - GREEN LED:
C
MOON
ONFIGURATION FOR PROGRAMMING AND
J3
Close jumper J1 in position 0 to enable the MOON decoding system (supplied in this position).
In this configuration, jumper J2 in position 1 (supplied in this position) is not enabled.
0 1
Make sure jumper J3 is in position 1 (supplied in this position).
WARNING: IN MOON MODE, JUMPERS J7-J8-J9-J10 MUST BE POSITIONED AS SHOWN AT THE SIDE (DEFAULT
CONFIGURATION).
8 7 6 5 4 3 2 1
STANDARD PROCEDURE FOR 2. Press button S1 on board the receiver again => the red LED will go out and the green LED will come on and flash for 10 seconds, indicating that the codes
MEMORISING CODES ON MOON RX memorised will be connected to the functioning of relay K2. During this time pressing one of the keys on the transmitter is sufficient to memorise the code.
M1
R2 R1 - +
BI-CHANNEL a. The receiver, in addition to the code, also learns the channel that you wish to use. Therefore take note of the key that you press on the remote control during the
12/24Vac/dc
This is different to the code code registering procedure as it will be the one that will activate relay K2 in the future.
b. If no code is sent, after 10 seconds the red LED on the receiver will go out indicating exit from the programming procedure. The red and green lights will flash
alternately indicating the absence of codes in the memory.
c. Correct memorisation of the code is indicated by the green LED which comes on for 1 second.
d. After having registered the first code/remote control, the time available for registering is renewed by another 10 seconds and you can memorise other codes/remotes.
3. A pause of 10 seconds, or until the red LED goes out, is enough to terminate the code registration procedure. Alternatively you can press the button on board the
receiver for a second; also in this case the red LED will go out indicating the end of the memorisation procedure.
With the LEDs off the receiver is ready to receive memorised codes. Press the key of a previously memorised remote control. The green LED (D1) on the receiver will
light up for a second to indicate recognition of a valid code. At the same time relay K1 or relay K2 on board the receiver will activate, closing the contact that controls the
automation.
Note: If upon pressing the button on the remote control the red LED (D2) comes on for a second, this means that the button/code is not in the memory and therefore you
will have to follow the memorisation procedure from point 1.
PROCEDURE FOR COMPLETELY CANCELLING CODES
1. Close jumper J3 in position 0, press and release the small button on the receiver.
Confirmation of the complete cancellation of the codes is given by the lighting up of the red LED after 5 sec.; it will then go out.
2. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory is empty.
Note: During normal functioning Jumper J3 must remain in position 1.
MEMORY FULL SIGNAL
If upon pressing button S1 the green LED flashes 6 times, this means that the memory is full (max 800 codes).
C
LITHIO
ONFIGURATION FOR RECEIVING
J3
Close jumper J1 in position 1 to enable the LITHIO decoding system.
Close jumper J2 in position 1 "FIXED CODE" (supplied in this position).
0 1
Close jumper J2 in position 0 if you want to use the "ROLLING CODE" system
WARNING: LITHIO CLONE remote controls do not work if "ROLLING CODE" is used; in this case only LITHIO 2CH or 4CH remote controls will work correctly.
Make sure jumper J3 is in position 1 (supplied in this position).
8 7 6 5 4 3 2 1
PROCEDURE FOR ACCESS KEY STORAGE WITH MASTER MOON (FIDELIZATION) - OPTIONAL cod. ACG6091 (FOR BOTH LITHIO AND MOON TX)
M1
R1
R2 - +
MASTER MOON is a device to be used by the installation operator to store a personal access key in the receiver.
12/24Vac/dc Once this "key" is stored , the S1 pushbutton on the receiver is disabled and only the MASTER MOON will be able to act on the receiver to add or to remove the remote
controls
N.B.: In case the identification code has to be repeatedly changed on different systems, it is of utmost importance to take note of every new code to use it at next variation.
Once the identification code has been stored into the receiver, the pushbutton is no longer in operation and the access to the storage or erasing procedure is prevented !!
This operation can be carried out before, during or after the codes of the remote controls inside the receiver have been recorded.
1. Following receiver installation and aerial connection, on the MASTER MOON , open the access panel and operate the 10 microswitches to set a personal identification
code (1024 possible combinations).
2. Insert the MASTER MOON telephone connector into the receiver socket connector. The led on the MASTER MOON lits, monitoring the correct supply from the
receiver (MASTER MOON DOES NOT USE BATTERIES !)
3. Depress the button on the receiver, the red led on the receiver flashes for 10 seconds. During this time it is possible to operate one of the buttons on the
MASTER MOON to store the identification code. The correct storage of the identification code is monitored by the receiver green led lighting for one second.
Note: Now the receiver is fidelizate and it's not more possible to use the button on board the receiver for memorizations or erasures codes. For being able to execute such functions it is obligatory
to use the Master Moon with the correct code.
PROCEDURE FOR CODES STORAGE WITH MASTER MOON
1. Following storage of the identification code, the receiver enables the storage of new remote controls code. The red led will flash for 10 seconds: during such time it will be possible to store the
new remote controls code.
2. To add subsequenly other LITHIO or MOON remote controls, connect the MASTER MOON to the receiver and press a pushbutton on the MASTER MOON (correctly coded) to activate the
storage. The red led will hence flash for 10 seconds, during which time it will be possible to store the new remote controls.
Notes: - On elapsing the 10 seconds time, to further store any code press again one of the two buttons of the MASTER MOON to start a new 10 seconds cycle..
- The code storage procedures are identical, only condition being to connect the Master Moon and hence, through one of the two buttons, enable the receiver.
- If no code is transmitted by the MASTER MOON, after 10 seconds the red led turns off. Hence the receiver exits the storage procedure and the green and red leds flash alternatively to
indicate absence of codes in the memory.
- Any identification code previously stored into the receiver remains active in the memory
- A second attempt to store an identification code through Master Moon, in a receiver already code identified, will result in lighting of the red led for 5 seconds, to indicate an identification
code is already stored into the receiver. The codes stored into the receiver will not altered or modified anyway.
- Se un secondo installatore con MASTER MOON tenta di fidelizzare un ricevitore già fidelizzato, l'unico effetto sarà l'accesione del led rosso fisso per 5 secondi, il quale segnala che il
ricevitore è già fidelizzato. I codici presenti nel ricevitore non verranno comunque alterati o modificati.
PROCEDURE FOR TOTAL CODES ERASING WITH MASTER MOON
1. Connect the MASTER MOON to the connector on the receiver (ensure the correct identification code is stored n the MASTER MOON).
2. Close the jumper J3 in position 0 on the receiver and shortly depress one of the two MASTER MOON buttons. The red led will light after 5 seconds and then turn off, to indicate the total
erasing of the codes has been successfully accomplished.
3. When moving jumper J3 in position 1, the green and red LEDs start to flash alternately, indicating that the memory is empty.
Note: Erasing of identification code is not allowed !
TECHNICAL DATA
DEFAULT CONFIGURATION OTHER EXAMPLE CONFIGURATION
CODES IN STORE
CHANNEL A ACTIVATES RELAY K1 CHANNEL D ACTIVATES RELAY K1
CHANNEL B ACTIVATES RELAY K2 CHANNEL B ACTIVATES RELAY K2
RECEPTION FREQUENCY
INPUT IMPEDANCE
1 A 2 1 B 2 1 A 2 1 B 2
SENSITIVITY
POWER SUPPLY
1 C 2 1 D 2 1 C 2 1 D 2
ABSORPTION AT REST
ABSORPTION WITH CH ACTIVE
DECODIFY
WARNING: THE TWO CONFIGURATION JUMPERS MUST ALWAYS BE PLACED ONE ON
THE LEFT (POSITION 1) AND ONE ON THE RIGHT (POSITION 2).
DO NOT
THEREFORE, MAKE THE
1 A 2 1 B 2
CONFIGURATION AS SHOWN IN THE
EXAMPLE AT THE SIDE.
ALTHOUGH IT RECOGNISES THE
1 C 2 1 D 2
CHANNEL CODES, THE RECEIVER DOES
NOT ACTIVATE THE RELAYS.
- flashes once to indicate that the code has been stored during the learning phase
- flashes once to indicate that the code received during normal operation is correct
- flashes alternately with red LED to indicate that no code is stored in the memory
D2 - RED LED:
- flashes for 10 seconds to indicate that the code learning procedure is under way
- flashes once to indicate that a code not present in the memory has been received
- lights up for 5 seconds to indicate that the Customer Relationship Management code is incorrect (if LITHIO
receiver is configured)
- flashes alternately with green LED to indicate that no code is stored in the memory
K1 - K1 Relay => with normally ope contactn, remains active for 0.5s against a valid A-B-C or D code depending on the
setting carried out through jumpers J7-J8-J9-J10.
K2 - K2 Relay => with normally open (NO) contact, remains active for 0.5s in case of valid A-B-C or D code, depending
on the setting of jumpers J7-J8- J9-J10.
MOD1 - Screened superheterodyne receiver module
MOON CLONE
TRANSMITTERS 1 A 2 1 B 2
A B
1 C 2 1 D 2
C D
LITHIO CLONE
AND TRANSMITTERS
433-A MOON 433-A LITHIO TECHNICAL DATA 433-A MOON 433-A LITHIO
800 max. N. CHANNELS 2
433,92 MHz RELAY CONTACT 0,5A 125V
52 ohm EXCITATION TIME 300 ms <100 ms
>2,24µV >0.3µV DE-EXCITATION TIME 300 ms <100 ms
11÷30 Vac/dc OPERATING TEMPERATURE -10 ÷ +55°C
20 mA DIMENSIONS 96x43x20
40 mA WEIGHT 28÷36 g
DIGITAL KEELOQ
25014 CASTENEDOLO (BS) - ITALY
Via Matteotti, 162
Tel. +39.030.2135811
Fax +39.030.21358279
www.ribind.it - ribind@ribind.it
