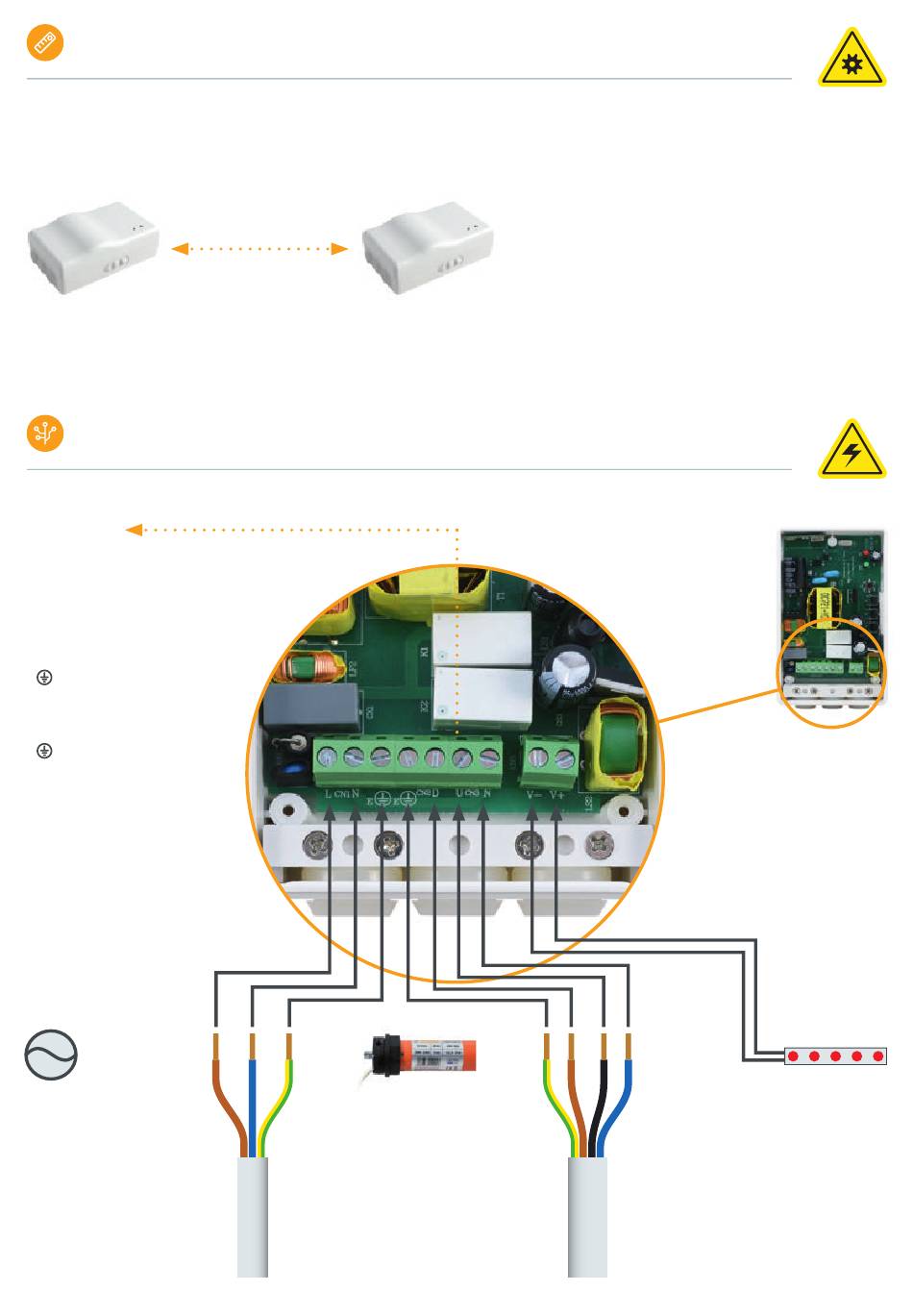

INSTALLATIONSDISTANZ
Mindestabstand zwischen Empfänger und Empfänger: 0,2 m
Empfänger 1
AFE/LED
ANSCHLUSSPLAN
Anschlüsse
(von links nach rechts)
Netz
L: L1 230 VAC
N: Neutralleiter Netz
E
: PE Schutzleiter Netz
Rohrmotor
E
: PE Schutzleiter Motor
D: Auffahrt Motor
U: Abfahrt Motor
N: Neutralleiter Motor
LED
V-: LED 12 V Minus
V+: LED 12 V Plus
Netz
230 V / 50 Hz
1) braun / schwarz = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
20 cm
1
2
3
Rohrmotor
230 V / 50 Hz
1) blau = N Neutralleiter
2) schwarz = Ab- bzw. Auffahrt
3) braun = Ab- bzw. Auffahrt
4) grün/gelb = PE Schutzleiter
Empfänger 2
AFE/LED
4
3
AFE/LED
2
1
2) Anschluss LED Minus
AP-Funk-Empfänger AFE/LED | Installation / Anschlussplan
1
2
LED
12 V / 50 Hz
1) Anschluss LED Plus
5
